8S 25000 mAh UAV-akku

Jokaisen 8S 25000 mAh UAV-akun HSS Energy -tilauksen tarkistus alkaa lentokoneen jännitealueelta, kuormitusprofiilista ja asennuskuoresta. Pakkauksessa on kahdeksan sarjaryhmää, joiden kapasiteetti on 25 Ah. Varmista ennen integrointia 33,6 V:n latauksen päätepiste, 22,0 V:n purkausraja ja ulkoiset liitännät koko UAV-virtajärjestelmää vastaan.

Tekniset tiedot

Sovelluksen sopivuus

Tarkista viisi rajaa ennen näytteen arviointia: 33,6 V:n enimmäislatausjännite, 75 A jatkuva kuorma, 250 A huippuarvo, 195 × 90 × 78 mm runko ja noin 2 650 g asennettu massa. Nämä arvot määrittävät ensimmäisen yhteensopivuusnäytön; ne eivät korvaa lentokonetason tarkistusta.

Konfigurointitiedot näytearviointia varten

Ilmoita lentokoneen jännitealue, jatkuva ja huippuvirran profiili, käytettävissä oleva akkutila, kaapelin ulostulosuunta, liitin ja napaisuus sekä laturin kokoonpano. Näitä syötteitä käytetään arvioitaessa ehdotettua otosta suunniteltuun lentokoneeseen nähden.

Energiabudjetti ja asennettu massa

Käytä tämän 25 Ah:n UAV-akun 740 Wh:n nimellisenergiaa lähteenä tehtävän suunnitteluun, ei suorana lentoaikalupauksena. Lentokoneen massa, hyötykuorma, propulsioteho, sää, reitti ja laskeutumisreservi määräävät käyttökestävyyden. Noin 2650 g:n pakkausmassa tulee myös huomioida hyötykuorma- ja painopistelaskelmissa.

Jännitteen yhteensopivuus

29,6 V:n 25 Ah:n UAV-akku saavuttaa 33,6 V:n latauksen katkaisussa. Varmista, että moottoriohjaimet, virranjakelu, avioniikka ja apukuormat hyväksyvät täyden ladatun jännitteen. Aseta lentokoneen varoitukset 22,0 V:n pakkausrajan yläpuolelle, jotta normaali toiminta ei kuluta laskeutumisreserviä.

Solutiheys ja täydellinen pakkaustiheys

Toimitettu 310Wh/kg-arvo koskee yksittäistä kennoa, ei koko akkua. Mukana toimitetulla 740 Wh:n nimellisenergialla ja noin 2,65 kg:n valmiin pakkauksen painolla saadaan laskennallinen pakkaustason arvo noin 279Wh/kg. Tämä erottelu koskee eristystä, johtimia, liittimiä, käärettä ja muuta kokoonpanomassaa.

Kennojärjestelmän ja kokoonpanon säätimet

25 Ah:n puolijohde-UAV-akku käyttää kahdeksaa sarjaryhmää. Solunsovituksen tulisi verrata kapasiteettia, katkaisujännitettä ja sisäistä vastusta ennen ryhmien kokoamista. Johtavien pintojen välinen eristys, ohjattu kielekeliitos ja vedonpoisto kaapelin ulostulossa ovat erillisiä tarkastuksia; Pelkkä visuaalinen vastaavuus ei takaa sähköistä yhtenäisyyttä.

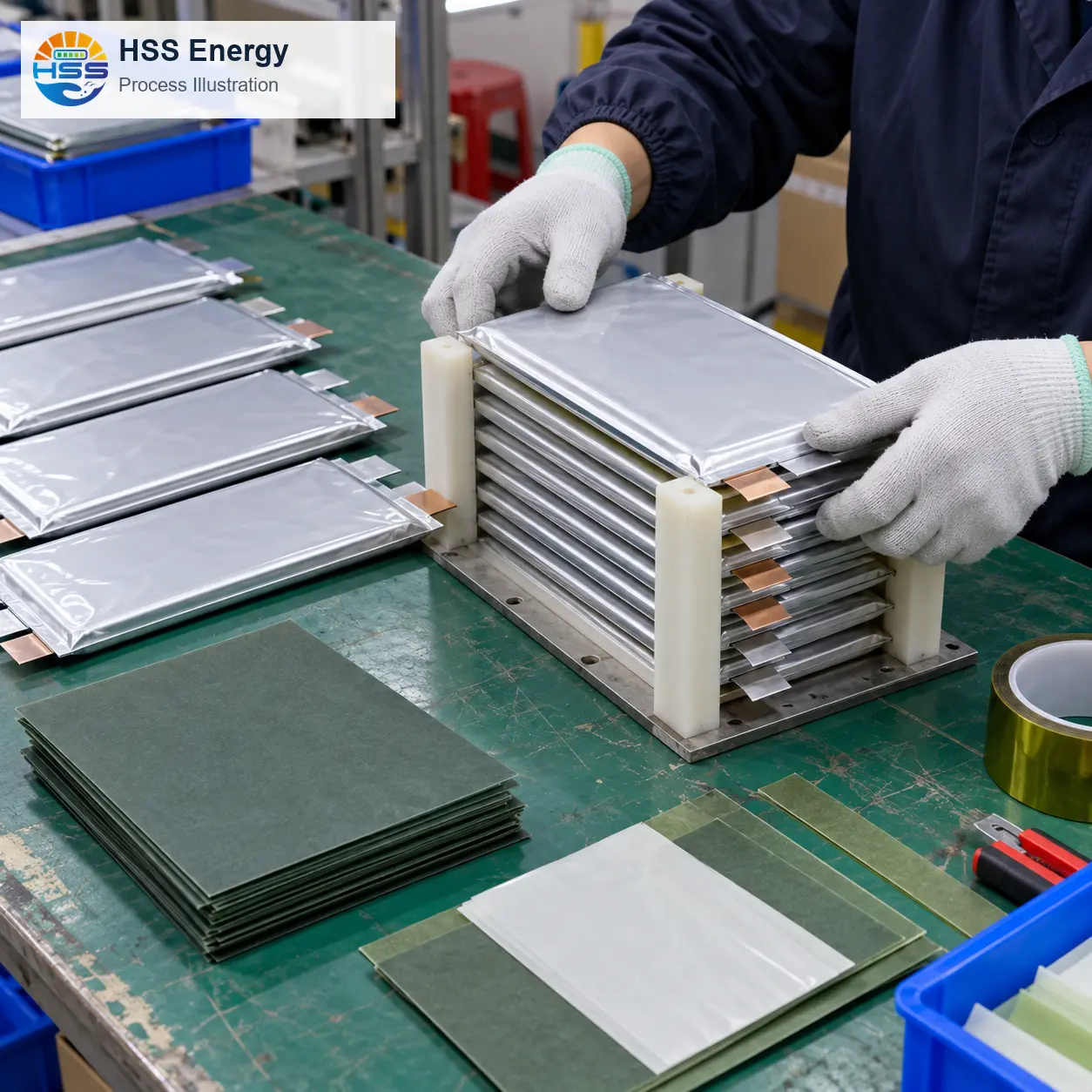

Prosessikuvaus • Kennojen järjestely ja eristyksen valmistelu

Lämpötila- ja varastointirajat

Nämä valikoimat määrittelevät toimitettujen tuotteiden rajat; ne eivät korvaa lentokonetason lämpöarviointia. Latauslaitteet, kotelon ilmavirta ja suunniteltu käyttöjakso tulee valita todellisen asennuksen ja ympäristöolosuhteiden mukaan.

Mekaaninen kuori ja asennusvälys

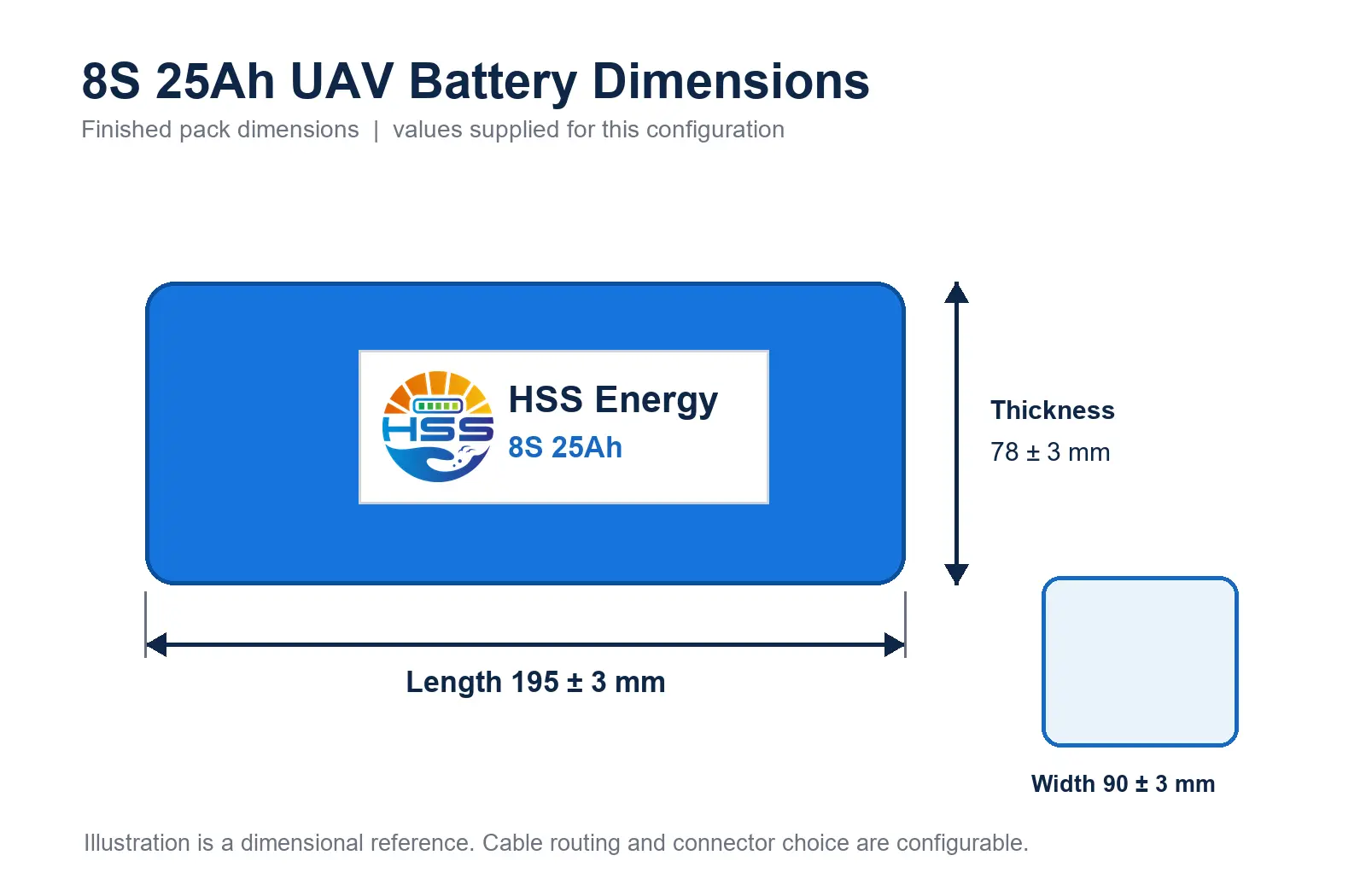

Mittakuva • Valmis pakkauksen runko ja mukana toimitetut toleranssit

8S 25Ah:n drone-akussa on paksu suorakaiteen muotoinen runko pienempien FPV-pakettien käyttämän litteämmän profiilin sijaan. Varatila valmistustoleranssille, suojapehmusteelle, kaapelin taivutussäteelle ja liittimen pääsylle. Lentokoneen alustan tulee tukea vartaloa suoraan; virta- tai tasapainotusjohdot eivät saa kantaa pakkauksen painoa.

Muokattavat johdot ja liittimet

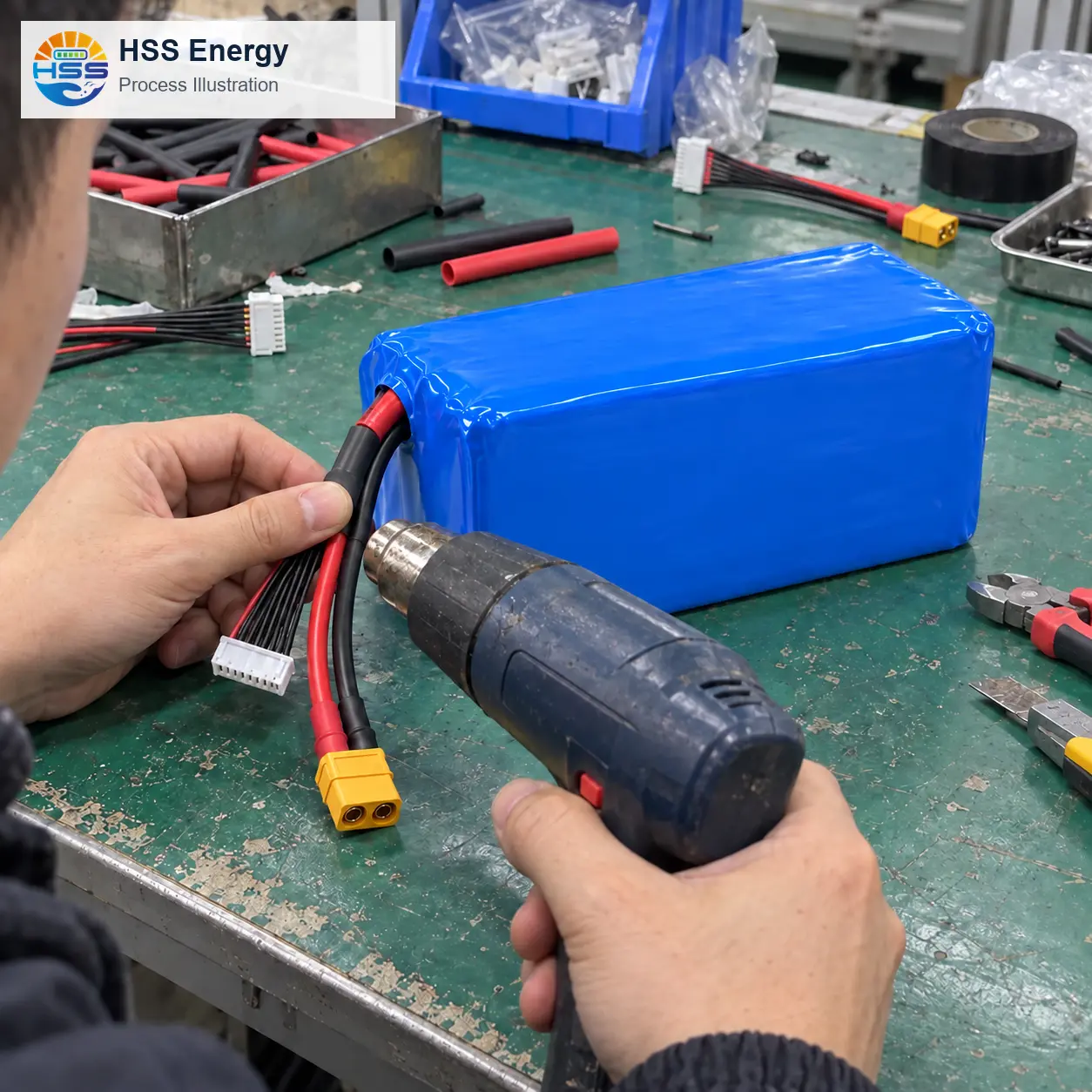

Prosessikuvaus • Kaapelin eristys ja liitinintegrointi

Johdon pituus, johdinmitta ja liitintyyppi voidaan konfiguroida hyväksyttyä lentokoneliitäntää varten. Valinnaiset referenssikomponentit eivät itse vahvista 75 A jatkuvaa tai 250 A huippuvirran polkua. Tarkista koko kokoonpanon lämpötilan nousu, kosketusvastus, napaisuus ja pysyvyys.

Jatkuva kuormitus ja huipputarve

Käsittele 75 A jatkuvaa ja 250 A huippua erillisinä suunnittelutuloina. Propulsiokuorma, kaapelin reititys, jäähdytys ja liitinjärjestely määräävät asennetut sähkö- ja lämpörajat. Pelkästään kennon C-nopeus ei vahvista hyväksyttävää koko ilma-aluksen virtaa.

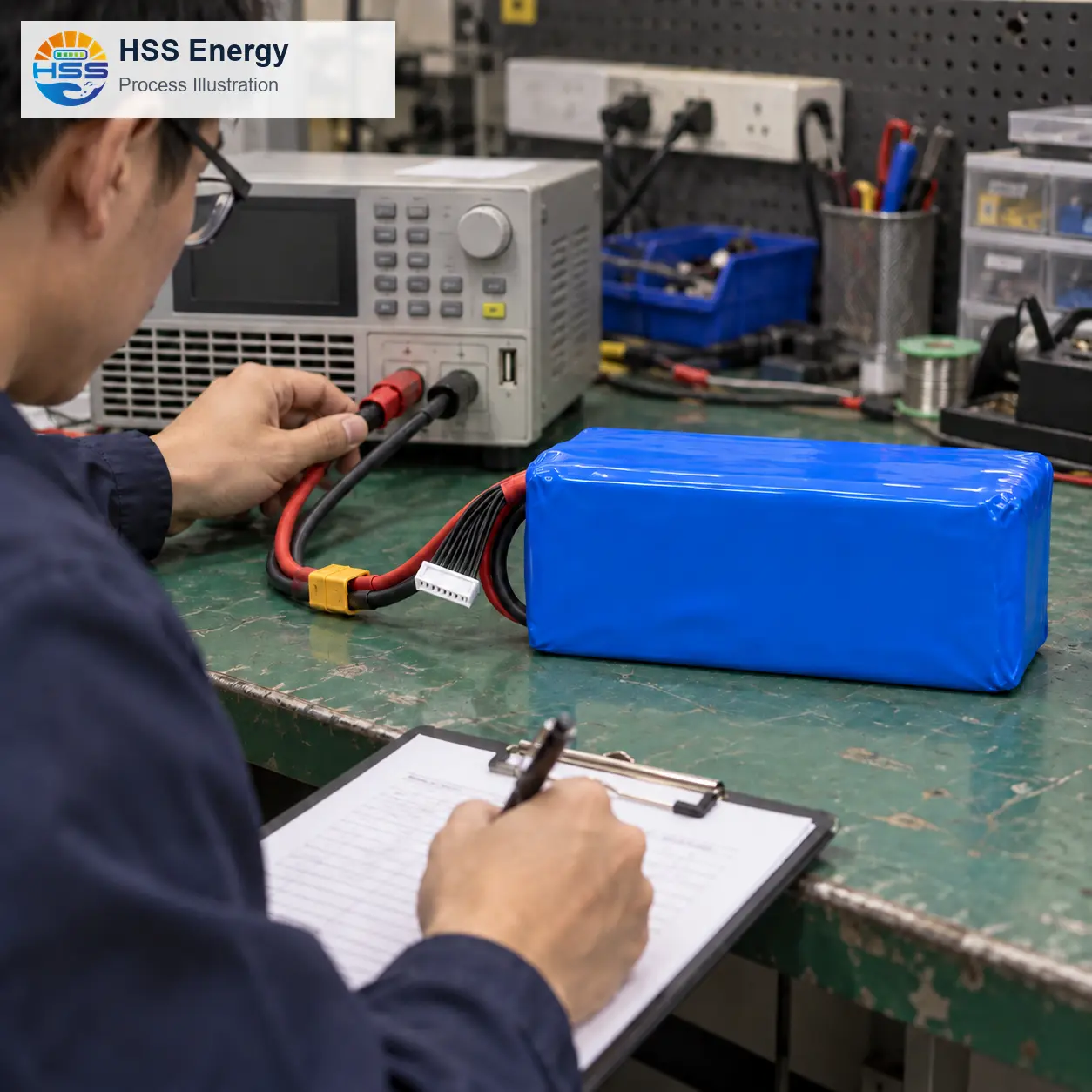

Prosessikuva • Kytketty sähkötarkastus

Syklin arviointi ja jäljitettävyys

8S 25000 mAh UAV-akun syklikatsauksessa tulisi määrittää lataus- ja purkausvirrat, lämpötila, lepoajat ja säilytetyn kapasiteetin päätepiste. Mukana toimitettu 1000 jakson luku on viitteellinen määrittelystä; vastaanottotietueen tulee yksilöidä pakkauksen kokoonpano ja mittaustulokseen käytetty menettely.

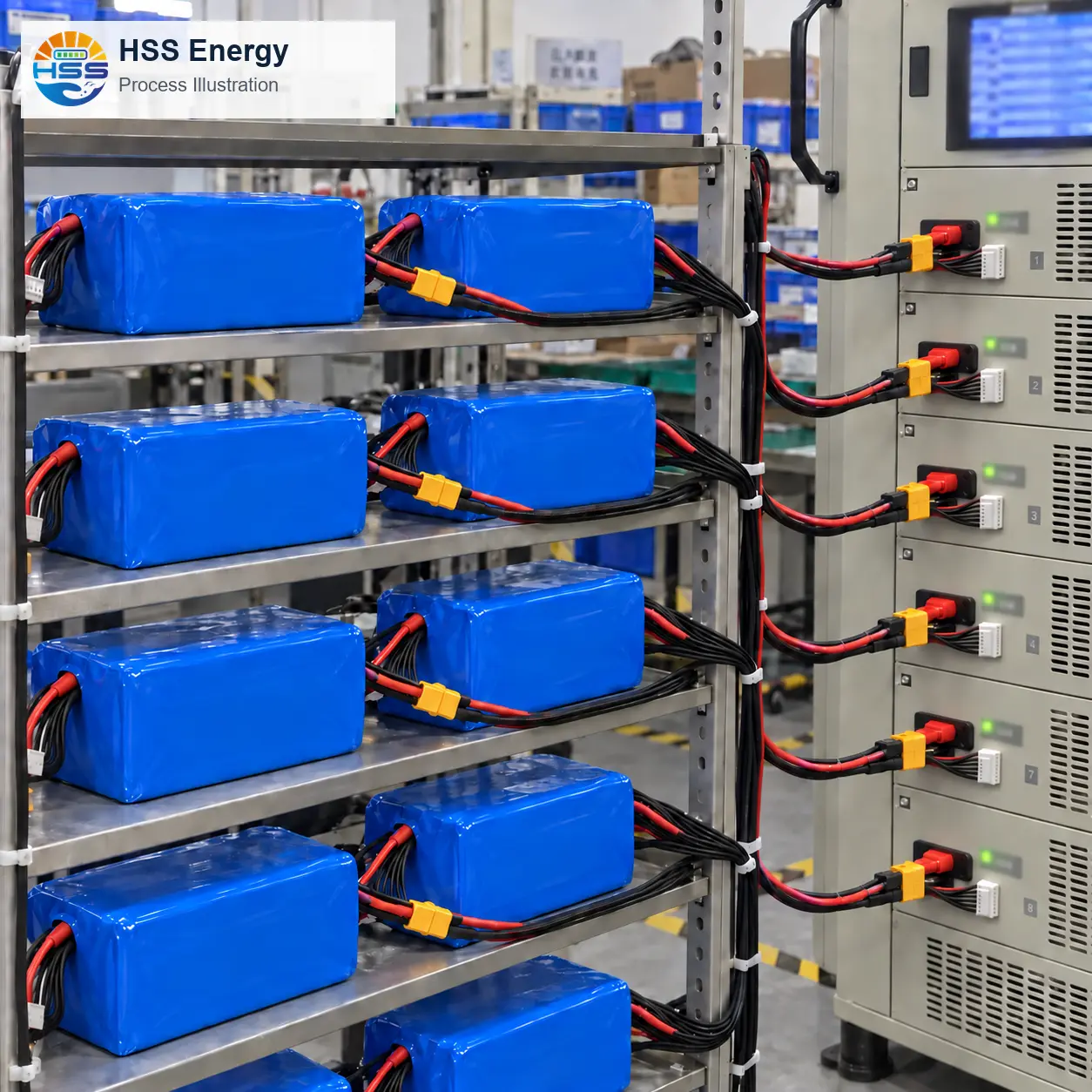

Prosessikuvaus • Monikanavaiset vanhenemisliitännät

Tunnista vanhenemisasetuksissa kunkin pakkauksen pää- ja tasapainoliitännät samaan kanavaan. Tue kaapeleita, erota kanavia ja tarkkaile lämpötilaa, jotta asetukset edustavat aktiivista testiä varastoinnin sijaan.

Pakkaus on sovitettu määritettyyn kokoonpanoon

25 000 mAh:n drone-akun pakkaus valitaan sen jälkeen, kun kaapeli- ja liitinjärjestely on hyväksytty. Kuvassa on etiketöimätön pakkaus vaahdon sopivuuden tarkistuksen aikana; HSS-tarra voidaan kiinnittää ennen lopputarkastusta ja lähetystä. Pehmennä vartaloa suoraan ja pidä suojatut johdot erillisessä syvennyksessä poissa laatikon sulkimesta.

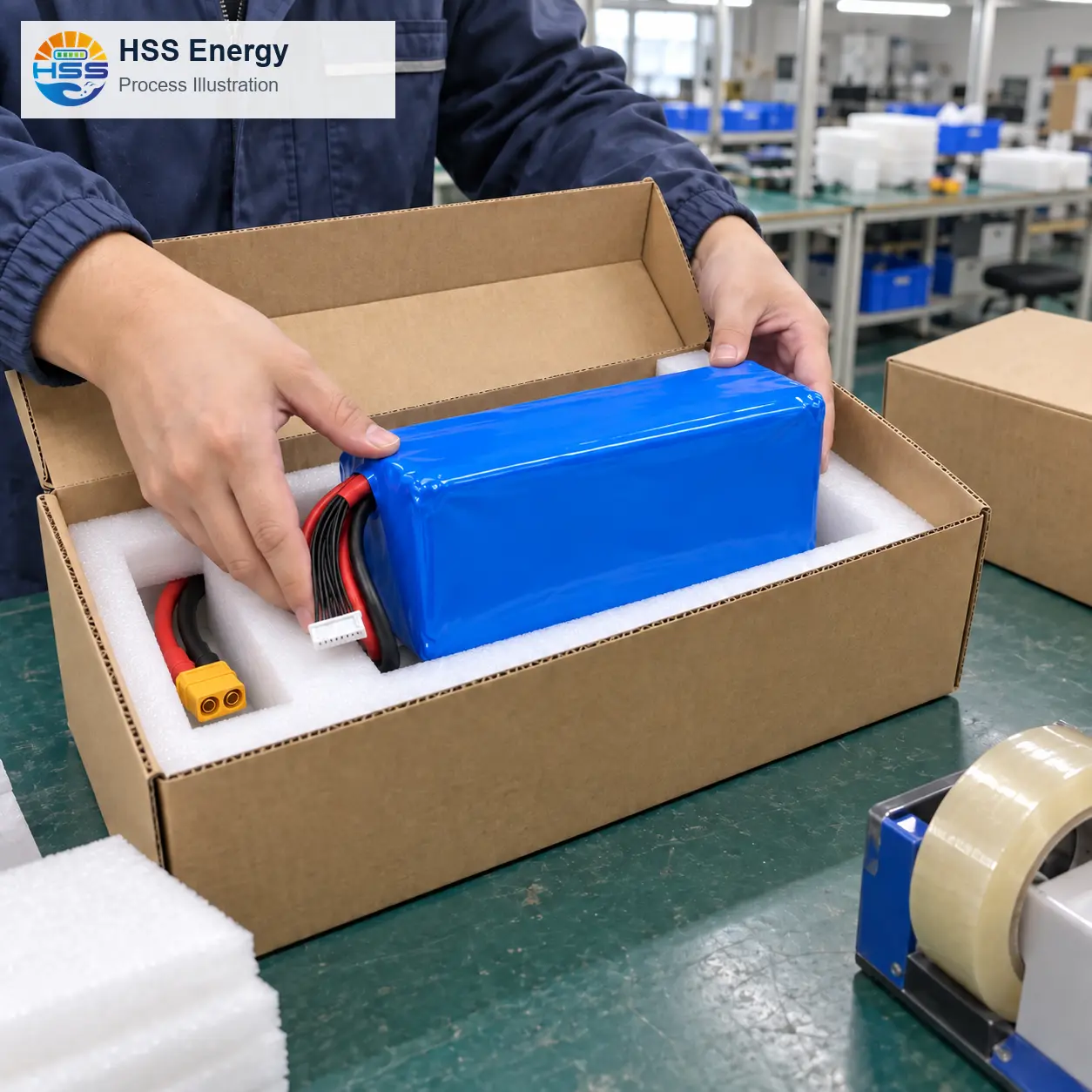

Pakkauksen sovituskuva • Mukautettu vaahtomuovituki ja suojattu kaapelisyvennys

FAQ

Onko 310Wh/kg koko paketin energiatiheys?

Ei. Toimitettu 310Wh/kg arvo on yksilöity yksittäisen kennon energiatiheydeksi. 740Wh:n ja noin 2650g:n perusteella laskettu kokonaispakkauksen arvo on noin 279Wh/kg.

Voidaanko valinnaista XT60:tä käsitellä 250 A:n nimellisvirtareittinä?

Ei. Tarkista kaapeli, liitin, koskettimet, asennus ja lämpöolosuhteet yhdessä lentokoneen kuormitusprofiilia varten.

Mitä pitäisi vahvistaa näytearvioinnissa?

Tarkista laturi, jännitealue, asennuskuori, kaapelin ulostulo, liittimen napaisuus, kuormitusprofiili ja hyväksyntätarkistukset. Tallenna hyväksytty näytekokoonpano ennen tuotannon toistamista.

Voiko tämä 8S-akku korvata 6S UAV-akun?

Ei suorana korvaajana. Lentokoneen virtajärjestelmän, laturin ja jännitteen varoitusten on tuettava 29,6 V:n nimellisjännitettä, 33,6 V:n latauskatkaisua ja 22,0 V:n purkauskatkaisua ennen muuntamista.

Mitä latausasetuksia tälle 8S-akulle tarvitaan?

Käytä 8S-latausprofiilia, joka pysähtyy 33,6 V:iin eikä ylitä määritettyä 25 A:n enimmäislatausvirtaa. Vahvista hyväksytty tasapainovaljaiden liitin ennen liittämistä.

Miten määrä-, toimitusaika-, takuu- ja kuljetusasiakirjat käsitellään?

Ne on määritelty hyväksytyn kokoonpanon ja kohteen tarjouksessa. Kuljetusasiakirjojen ja rahdinkuljettajan hyväksynnän tulee vastata todellista akkua ja kuljetusreittiä. Ennen kuin vapautat 8S 25000mAh UAV-akun, kirjaa hyväksytyt jänniterajat, kaapeli- ja liitinjärjestelyt, asennusvälykset, latausprofiili, hyväksyntätarkastukset ja pakkaustapa yhdelle konfigurointiarkille.
