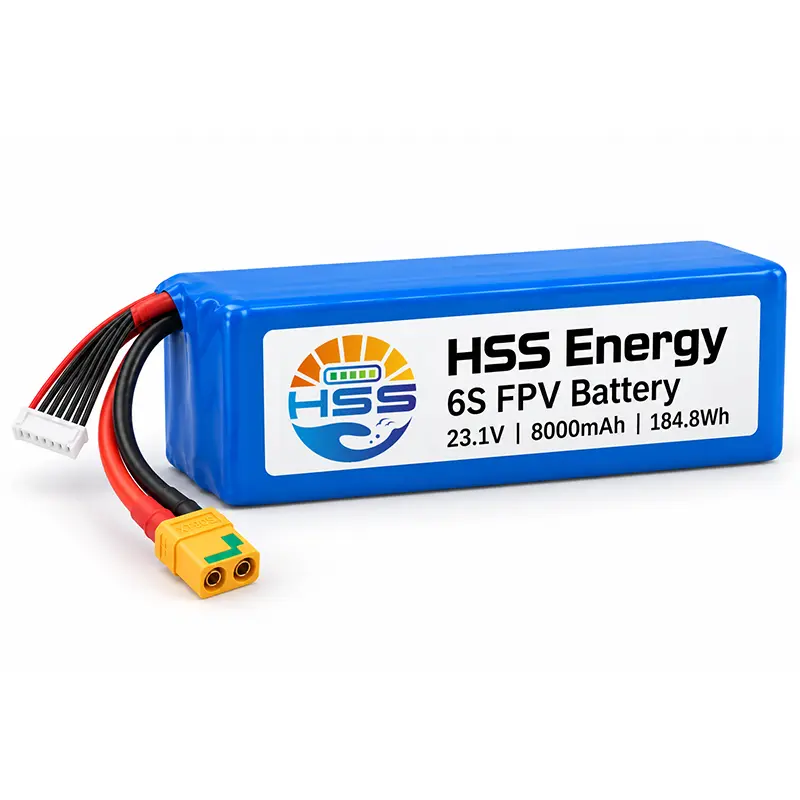

6S 8000mAh FPV-akku

Integrointi alkaa täydellä latauksella

HSS Energy 6S 8000 mAh FPV Battery -akun tilaustiedot alkavat lentokoneen virtajärjestelmästä. Tässä mallissa 8 Ah:n kapasiteetti yhdistyy 26,4 V:n latauspäätepisteeseen. Tarkista elektroniikan yhteensopivuus täydellä latauksella ja varaa pitkälle rungolle fyysistä tilaa ennen liitäntäjärjestelyn valitsemista.

Suunnitellun lennon energiabudjetti

Käytä tämän 8 000 mAh:n FPV-akun 184,8 Wh:n nimellisenergiaa syötteenä lentokoneen energiabudjettiin. Pelkkä kapasiteetti ei pysty määrittelemään lentoaikaa: lentokoneen massa, liikkeet ja laskuvaraus vaikuttavat tehtävään käytettävissä olevaan energiaan. Vertaa edustavia lentolokeja suunniteltuun varaukseen ennen istunnon keston määrittämistä.

Sähköiset tiedot

Lentokoneen jännitteen yhteensopivuus

23,1 V:n FPV-akku on sovitettava jokaisen kytketyn laitteen sallittuun syöttöalueeseen, mukaan lukien moottoriohjaimet ja apuelektroniikka. 6S-tarra itsessään ei vahvista yhteensopivuutta 26,4 V:n ylemmän päätepisteen kanssa. Ota huomioon toimintahäiriöt, kun järjestelmän suunnittelija määrittää jännitemarginaalin.

Lämpötila- ja varastointirajat

Luettelo matalan lämpötilan latausalue vaatii validoidun latausmenettelyn ja varsinaiseen pakkaukseen sopivan suojauksen. Se ei salli rajoittamatonta latausta jäätymispisteen alapuolella. Käytä purkauskatkaisua toimintarajana, ei lentokoneen laskuvaroitusasetuksena.

Latausprofiili ja valvottu pyöräily

8 000 mAh:n suurjänniteakun lataaminen edellyttää, että päätepiste on sovitettu sen kennojärjestelmään. Tässä 26,4 V pakkausraja vastaa 4,4 V sarjaryhmää kohti. Valitse laite, joka tukee nimenomaisesti tätä päätepistettä ja pakkauskokoonpanoa; Älä valitse lataustilaa vain siksi, että se on merkitty 6S tai LiHV.

Suurin 8,0 A latausvirta on erillinen purkausarvoista. Varmista tasapainon liitäntä ja napaisuus ennen hyväksytyn profiilin käyttöönottoa. Lataus- ja testiasetukset tulee tarkistaa tilausmäärityksiä vastaan ​​sen sijaan, että ne kopioidaan toisesta pakkauskoosta.

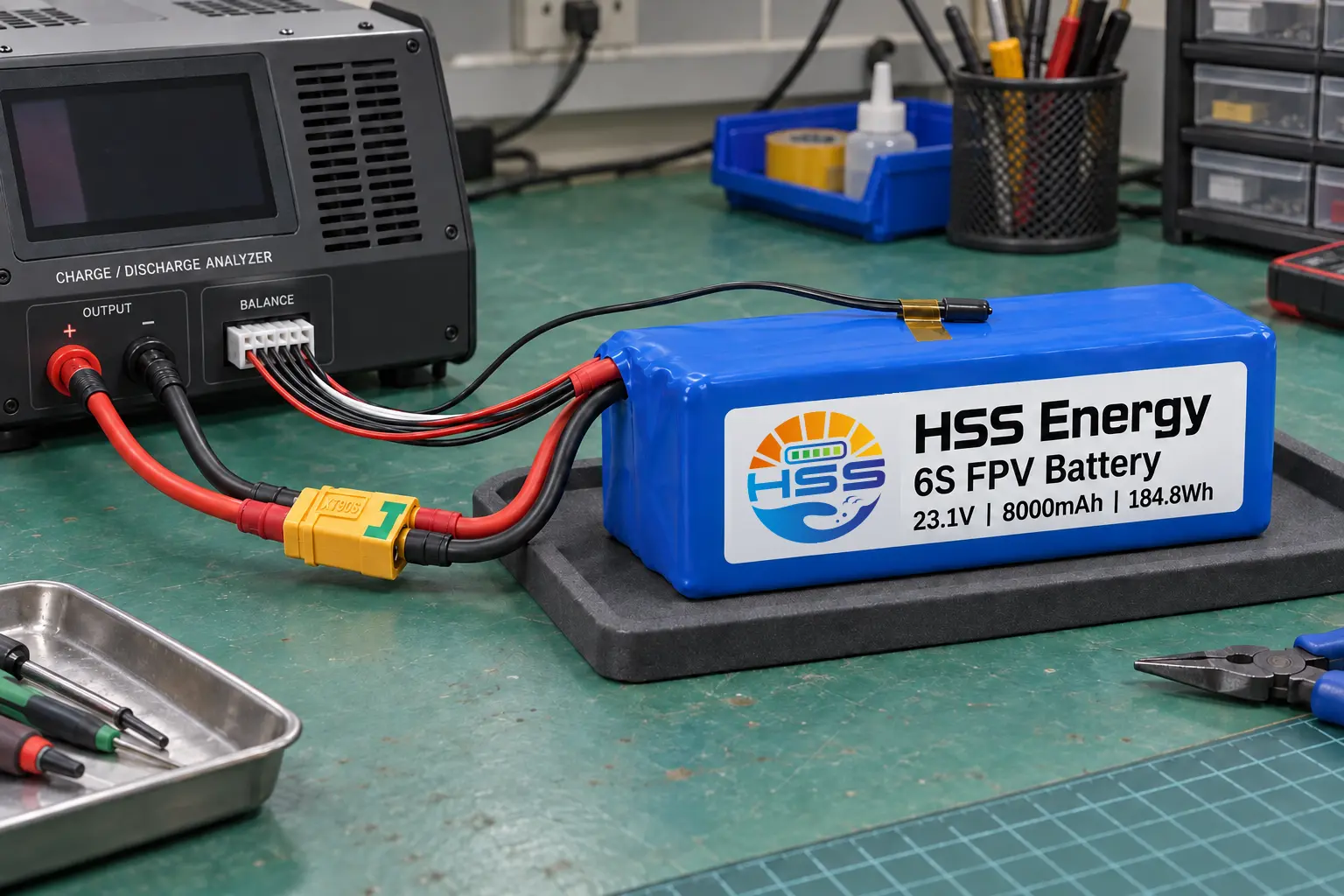

Prosessin kuva • Yhdistetty lataus- ja purkaussykliasetukset

Mitä syklin arvioinnin tulee kirjata

6S 8000 mAh FPV-akulle mielekäs syklin arviointi määrittää lataus- ja purkausvirran, lämpötilan, lepoajat ja säilytetyn kapasiteetin päätepisteen. Kirjaa pakkauksen tunnistetiedot sekä mitattu kapasiteetti ja lämpötilahistoria. 500 jakson viitearvo ei ole tämän kuvan mukainen testitulos tai takuuaika.

Kuvan pääpiiri, tasapainovaljaat ja pinta-anturi näyttävät valvontajärjestelyn, ei tallennettuja mittauksia.

Runkokuori ja mekaaninen istuvuus

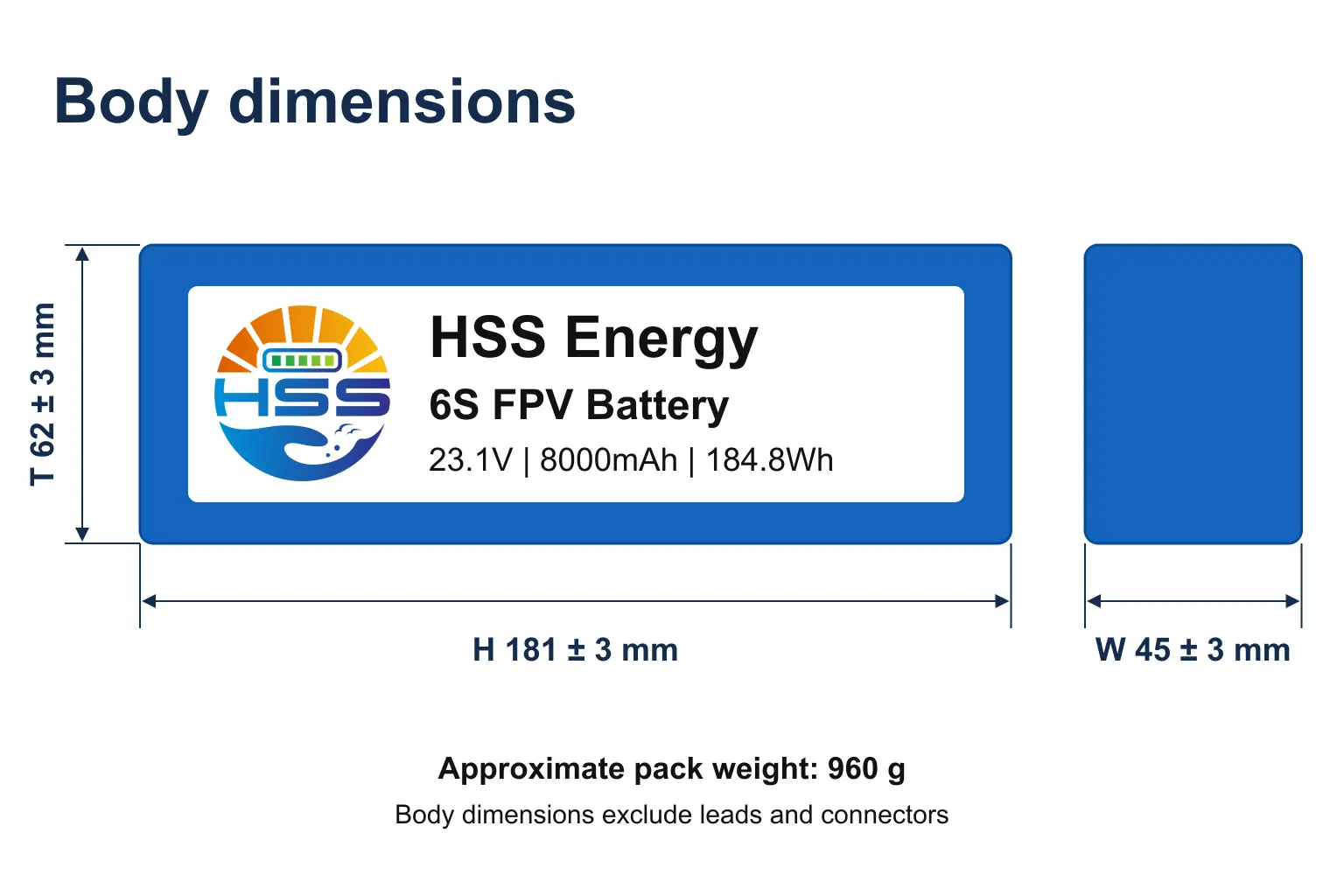

Mittakuva • Rungon nimelliset akselit ja toleranssit

Tässä 8 000 mAh:n puolikiinteässä akussa on pitkä sininen päällystetty runko. 181 mm:n mitta säilyttää H-merkinnän, vaikka pakkaus olisi asennettu vaakasuoraan. Budjettitila toleransseille, pehmusteelle ja kaapelin ulostulolle erikseen; runkopiirros ei sisällä ulkoisia johtimia ja liittimiä.

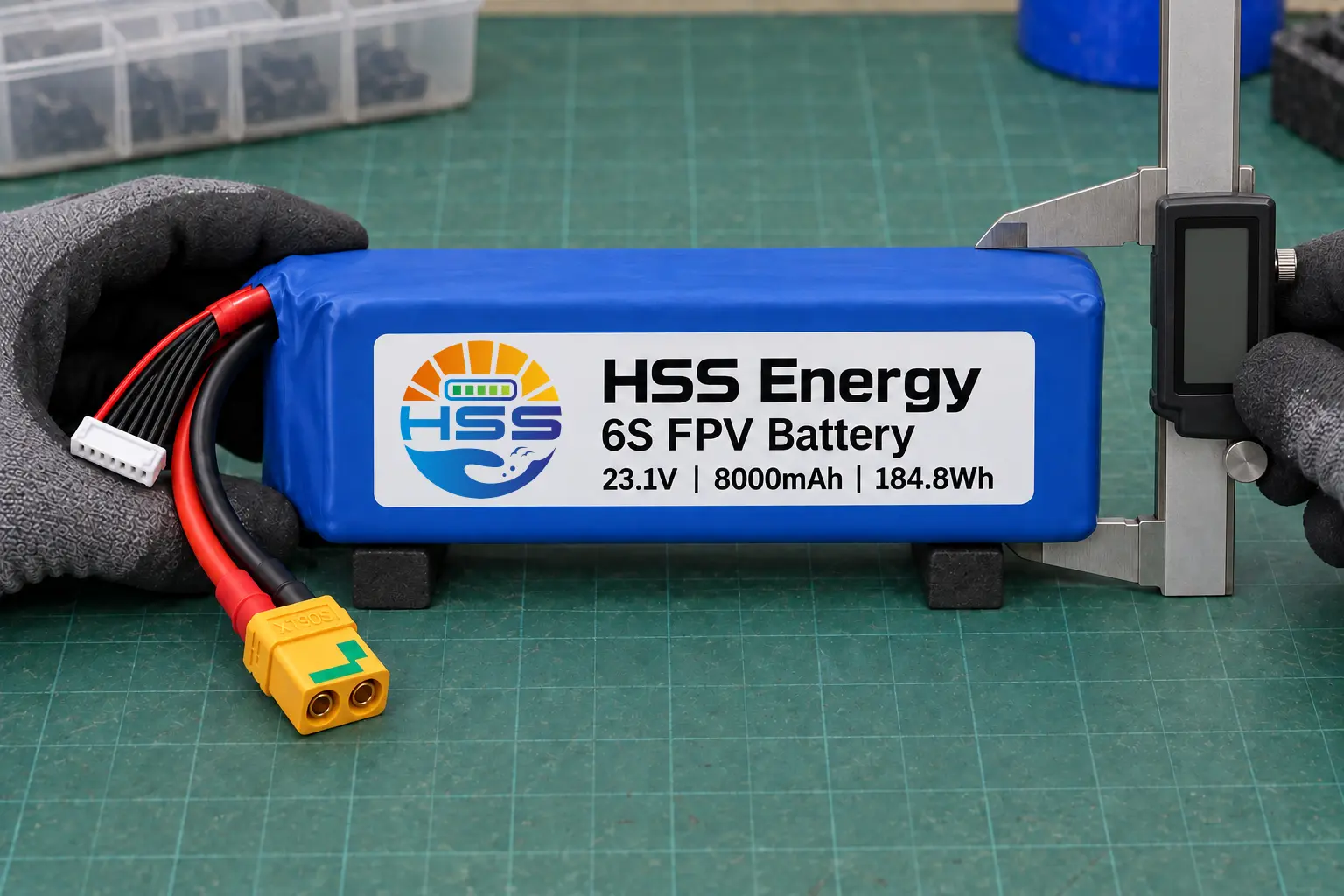

Prosessin kuva • Ulkomittojen tarkastus

Tarkista valmis kori asennuspiirustuksessa määritellyistä tarkastuskohdista. Noin 960 g:n pakkaus tulee hillitä kiinnikkeellä murskaamatta käärettä tai käyttämättä johtoja sen painon kantamiseen.

Jatkuva kysyntä ja lyhyet pulssit

Arvioi tämä 6S 25C FPV -akku jatkuvaa virtaa vastaan ​​erillään lyhyistä kiihdytyskuormista. 200A jatkuva teho ja 400A huipputeho kuvaavat erilaisia ​​käyttöolosuhteita. Huippu saa kestää enintään kaksi sekuntia; tämä ei määrittele, kuinka usein se voi toistua tai osoittautua hyväksyttäväksi lämpötilan nousuksi asennetussa kokoonpanossa.

Ulkoinen viimeistely ja tunnistus

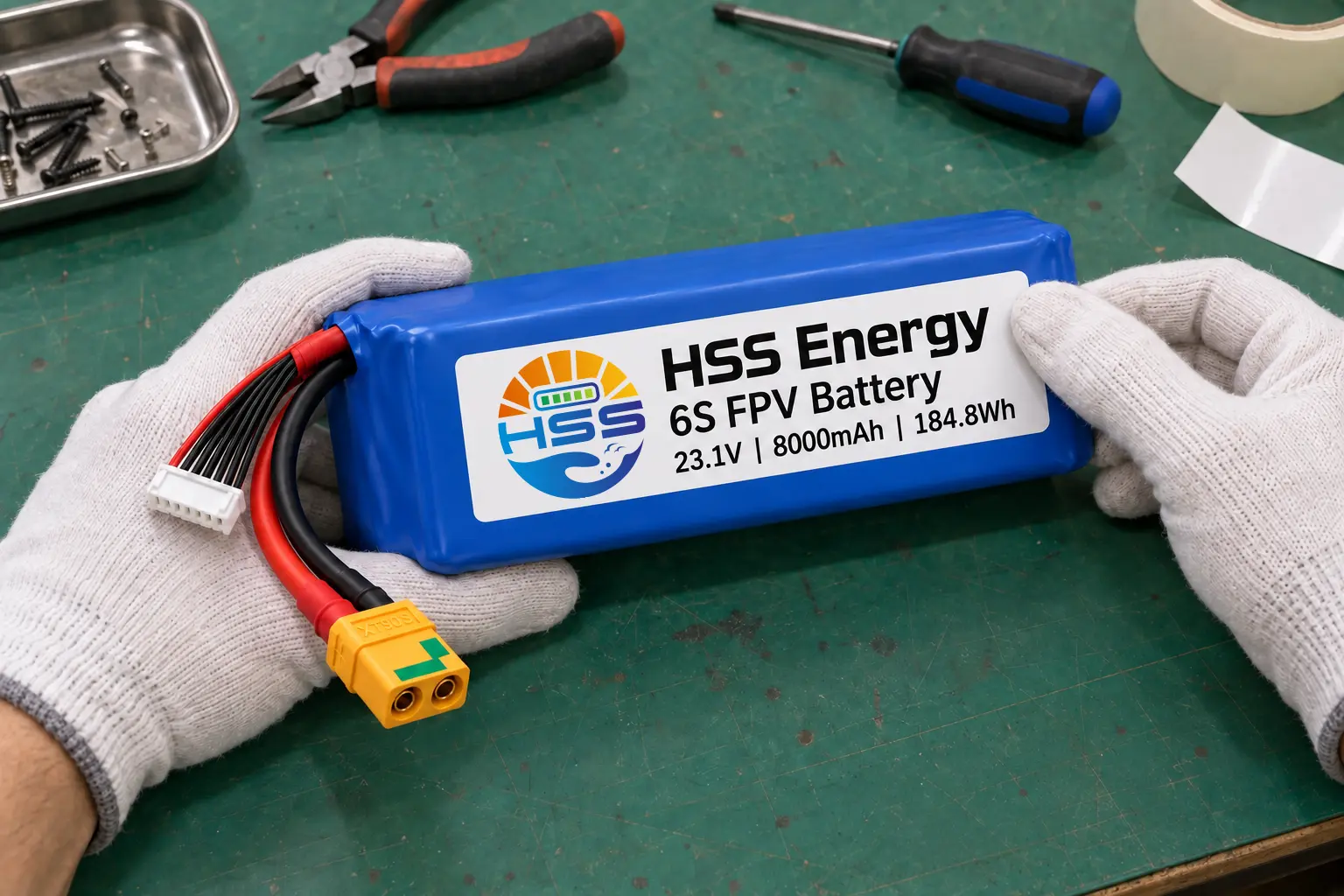

Prosessikuvaus • Tarrojen sijoitus ja ulkoinen viimeistely

Luettava etiketti yhdistää valmiin pakkauksen sen jännite- ja kapasiteettitietoihin. Ulkopuolisissa tarkastuksissa tulee etsiä kohonneet tarran reunat, vaurioitunut eristys tai tukkeutunut kaapelin ulostulo. Nämä näkyvät tarkastukset eivät korvaa sähköisiä vastaanottomittauksia.

Liitäntäjärjestely tilausta varten

Johdon pituus, kaapelin koko ja liittimet voidaan konfiguroida asiakkaan tarpeiden mukaan. Tarkista valitun kokoonpanon virtakyky ja lämpötilan nousu. Valinnaiset referenssiosat eivät sinänsä ole vahvistus 200A tai 400A täydestä virtapolusta.

Pehmustus ja laatikon sulkeminen

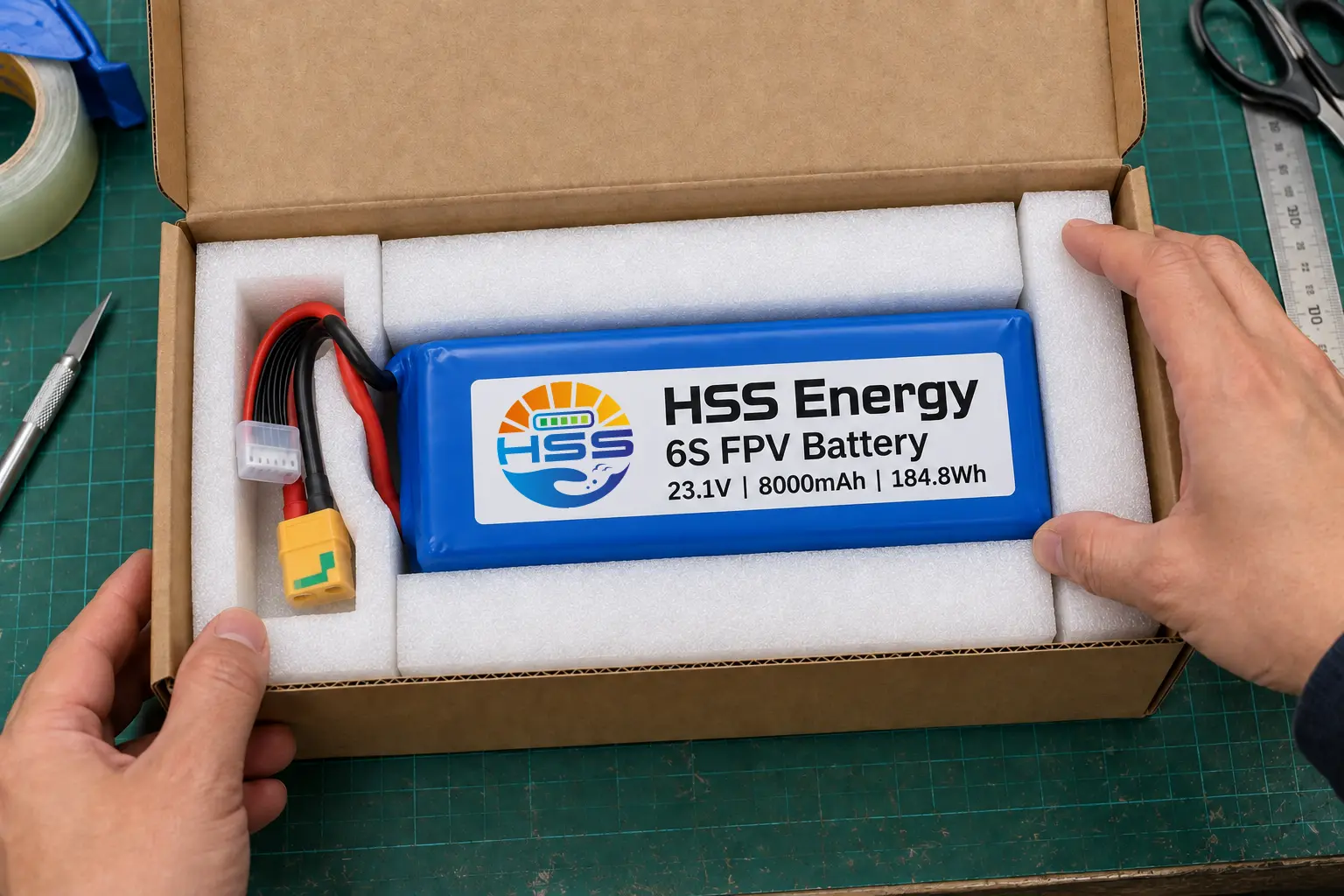

Pakkauskuva • Rungon tuki ja eristetyt liitintilat

Määritä pakkaus lopullisen johdinjärjestelyn ympärille. Kuvassa oleva sisäosa tukee runkoa ja erottaa suojatut liittimet; mikään johto ei saa ylittää sulkureunaa. Vaahtomuovi- ja kartonkipakkauksen yksityiskohdat pysyvät asiakkaan konfiguroitavissa.

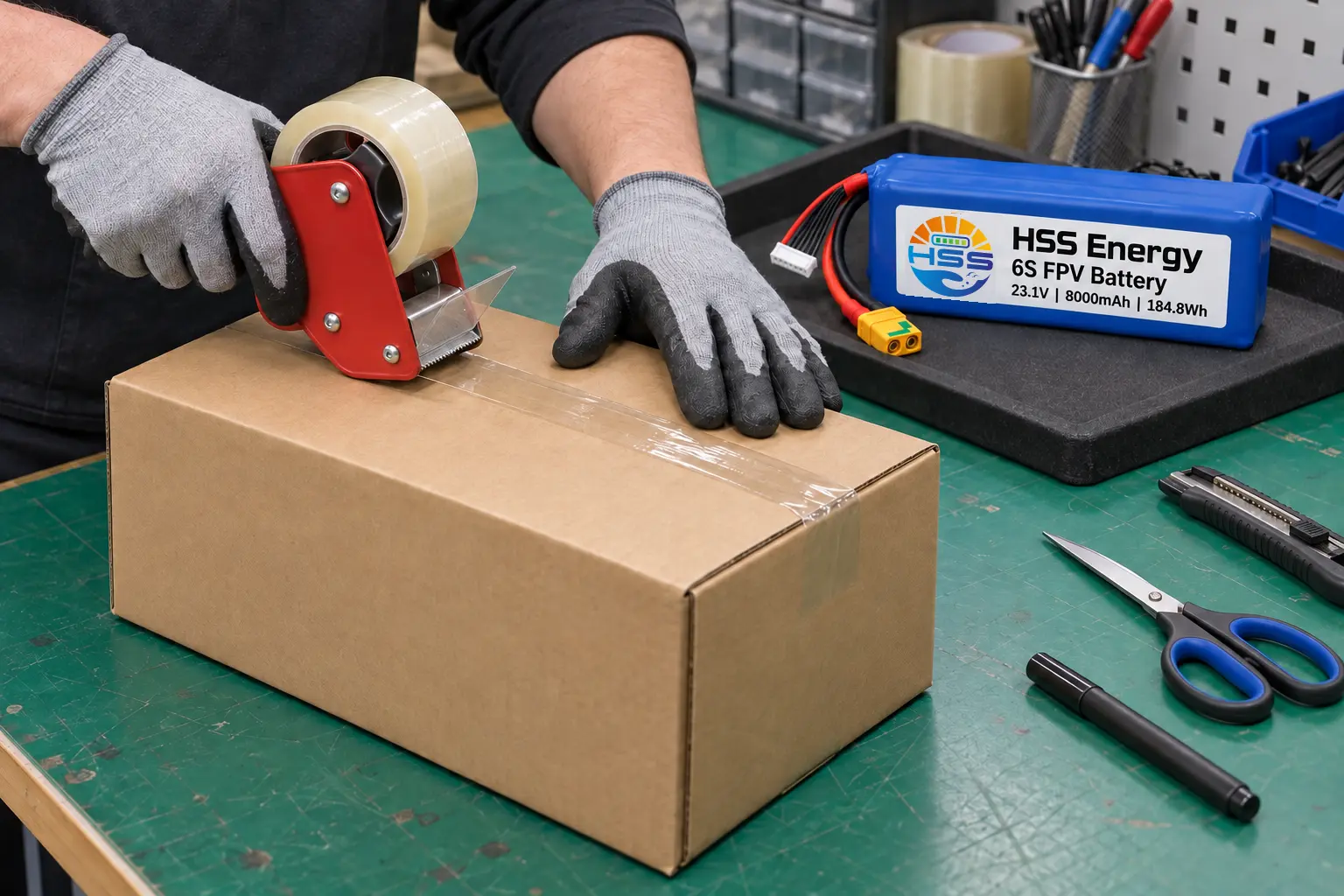

Prosessikuva • Pakkauksen sulkeminen pakkausasemalla

FAQ

Tarkoittaako puolikiinteä täysin kiinteän olomuodon solua?

Ei. Tämä malli on määritelty puolikiinteäksi. Tämä kuvaus ei vahvista täysin kiinteän olomuodon elektrolyyttiä tai syttymättömyysluokitusta.

Mitä näytearvioinnin mukana tulee olla?

Pidä näytekokoonpano, suunniteltu kuormitusprofiili ja hyväksymiskriteerit yhdessä. Tallenna mitatut tulokset kyseiseen kokoonpanoon, ennen kuin asetat vaatimukset toistuville tilauksille.

Miten osto- ja toimitusehdot määritetään?

Näytteen saatavuus, vähimmäismäärä, toimitusaika ja takuu sovitaan tarjouksen mukaan. Kuljetusasiakirjoista ja rahdinkuljettajan hyväksynnästä on tarkistettava tarkka kokoonpano, määräpaikka ja lähetysreitti.

HSS Energy 6S 8000 mAh FPV Battery -tilauksesta tulee tunnistaa hyväksytty sähkökokoonpano ja asennuskuori. Kirjaa näytteiden hyväksymiskriteerit pakkausjärjestelyyn, jotta toistuvat toimitukset voidaan tarkistaa samojen eritelmien perusteella.
