Mukautettu akkupaketti alkaa yleensä laitteesta - ei akkuluettelosta. Jännite, käyttöaika, virrantarve, käytettävissä oleva tila, liitin ja lataustapa muodostavat kaikki lopullisen paketin.
HSS Energy toimittaa litiumparistoja kannettaviin laitteisiin, elektronisiin laitteisiin, instrumentteihin, robotiikkaan, valvontatuotteisiin ja muihin OEM-sovelluksiin. Kompakti valikoima kattaa NCM-litiumioni- ja LiFePO4-alustat, ja jokainen kokoonpano tarkistetaan valmiin tuotteen sähköisten ja mekaanisten vaatimusten perusteella.
|
Lähetä laitevaatimukset akun tarkistusta varten Jännite • Kapasiteetti / Käyttöaika • Virta • Akkutila • Liitin • Lataustapa • Määrä |
|
Akun alusta |
Arkkitehtuuri |
Kemia |
Tyypillinen lähtökohta |
|
3,7 V litiumparistot |
1S |
NCM |
Kompakti elektroniikka ja yksisoluiset laitteet |
|
7,4 V litiumparistot |
2S |
NCM |
Kannettavat laitteet, jotka tarvitsevat enemmän jännitettä kuin 1S |
|
11,1 V litiumparistot |
3S |
NCM |
Korkeammat käyttöjännite- ja tehovaatimukset |
|
12V LiFePO4-akut |
4S |
LiFePO4 |
Pienet 12 V laitteet ja kompakti lyijyhapon vaihto |

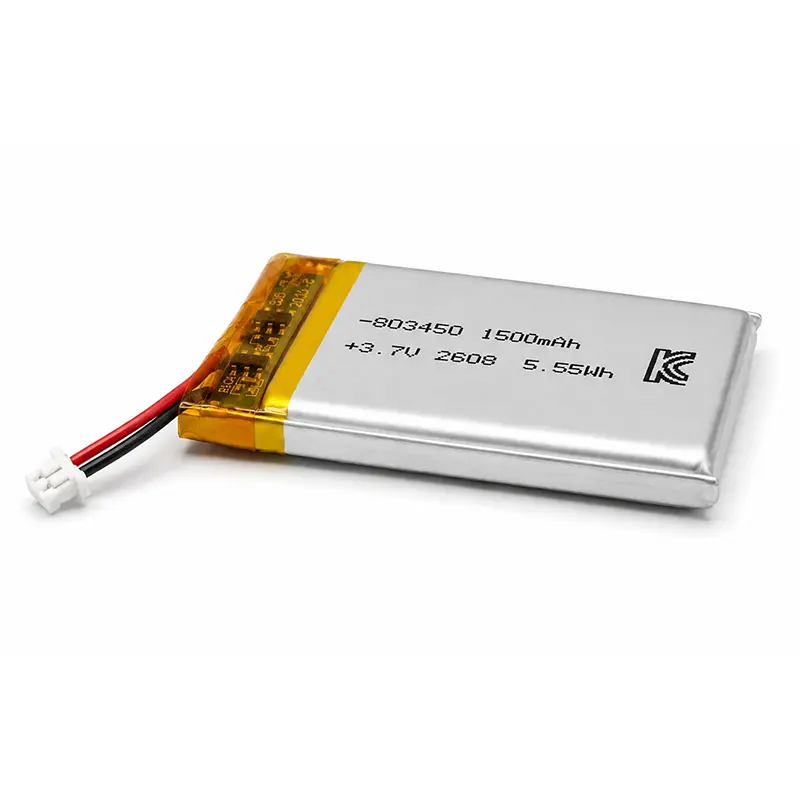

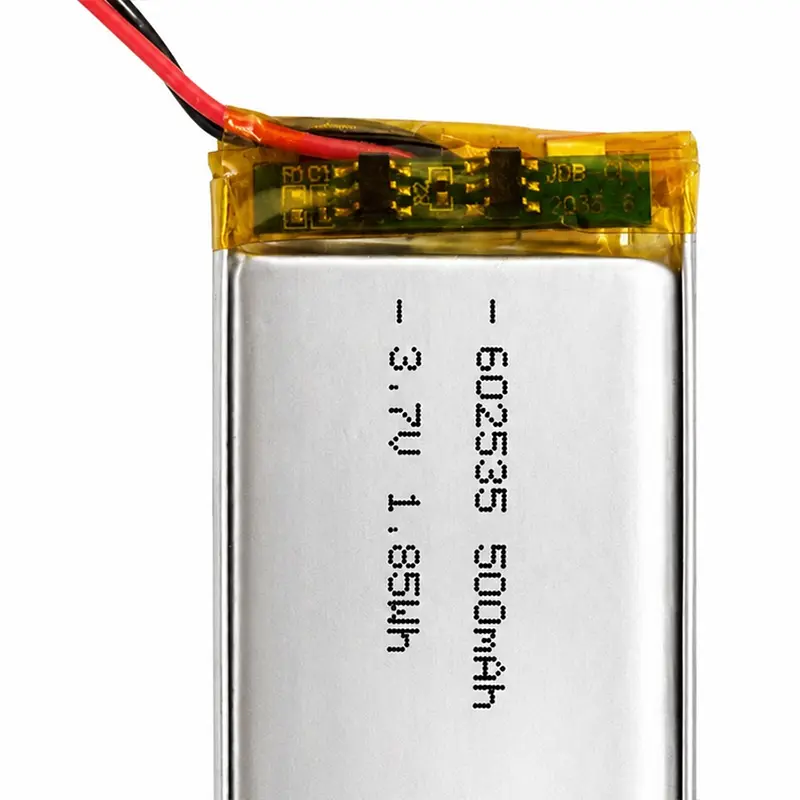

Yksikennoisille laitteille 3,7 V:n paketit tarjoavat yksinkertaisimman kompaktin alustan. Nämä projektit asettavat yleensä etusijalle pienet mitat, liittimen sovituksen, ajonajan ja suojapiirien integroinnin.
7,4 V 2S -alusta on käytännöllinen askel eteenpäin, kun 3,7 V ei riitä, mutta suurempi 12 V arkkitehtuuri lisäisi tarpeetonta kokoa tai piirin monimutkaisuutta. NCM-paketit käyttävät yleensä 18650 tai 21700 kennoa kapasiteetista ja käytettävissä olevasta tilasta riippuen.

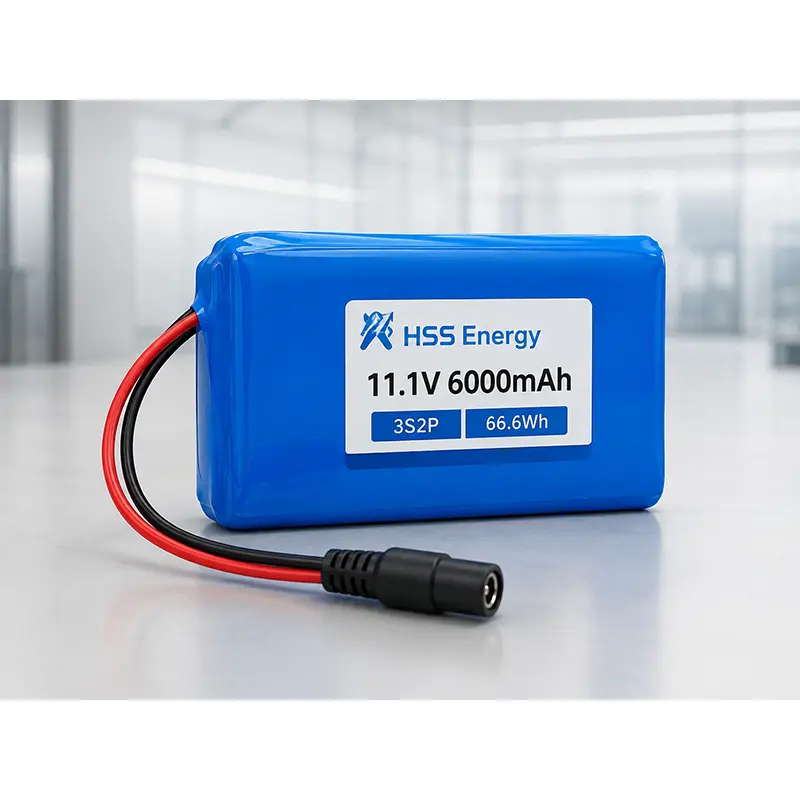

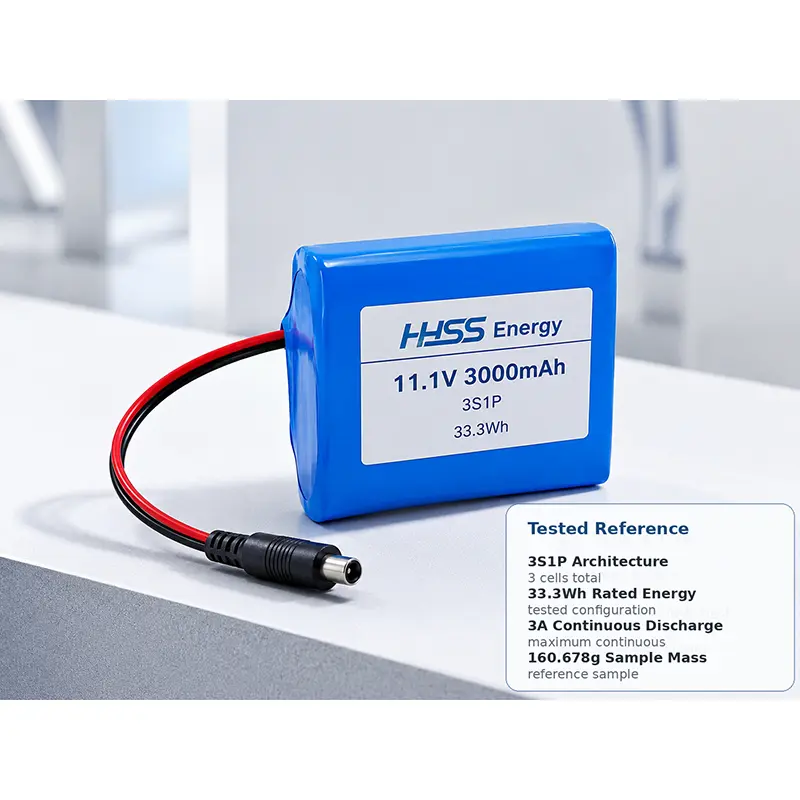

11,1 V litiumparistot
Laitteissa, joiden käyttöjännite- ja tehotarve on korkeampi, 11,1 V:n 3S-alusta tarjoaa enemmän joustavuutta ajon aikana ja virran määrittämisessä. Yleiset HSS Energy -projektit vaihtelevat noin 2000 mAh:sta 10 000 mAh:iin, ja tyypillinen jatkuva purkaus on noin 3 C riippuen kennoista ja sarjan rinnakkaisjärjestelystä.

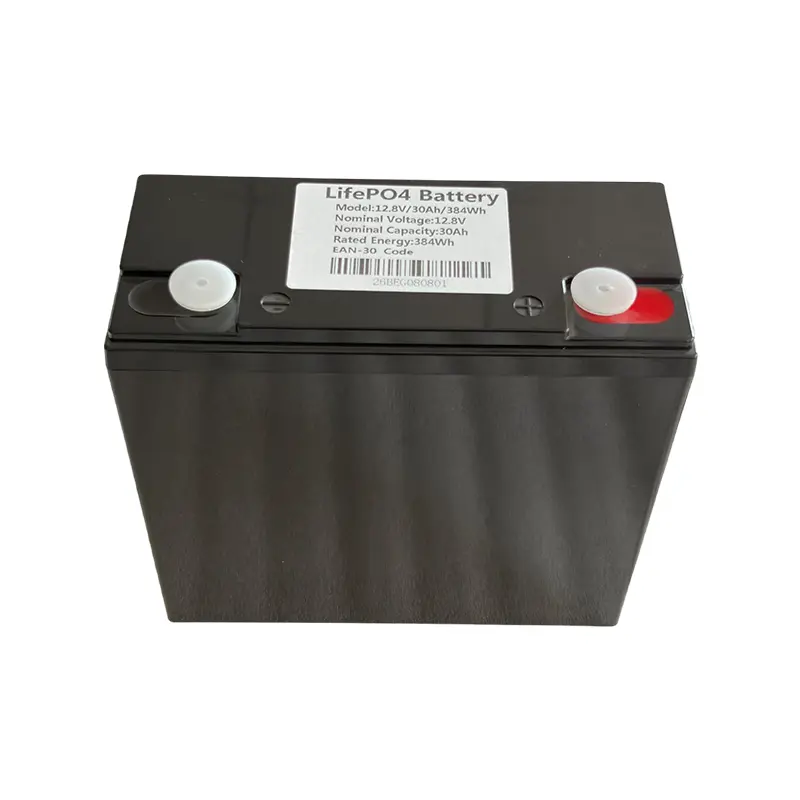

12V LiFePO4-akut
Kompakteja 4S LiFePO4 -pakkauksia käytetään pienissä 12 V:n laitteissa, aputehossa ja pienissä lyijyhapon vaihtoprojekteissa. Tyypilliset kapasiteetit vaihtelevat noin 5Ah - 30Ah. Laturin yhteensopivuus, nykyinen kysyntä, liittimet ja käytettävissä oleva tila tulee tarkistaa ennen vaihtamista.
NCM vai LiFePO4?
NCM-litium-ioni on tärkein kemia 3,7 V, 7,4 V ja 11,1 V pakkauksissa, joissa kompakti koko ja joustava kennojen järjestely ovat tärkeitä. LiFePO4:a käytetään pääasiassa pienikokoisessa 12 V -sarjassa, erityisesti missä 12 V-luokan arkkitehtuuri, toistuva sykli ja pieni lyijyhapon vaihto ovat etusijalla.

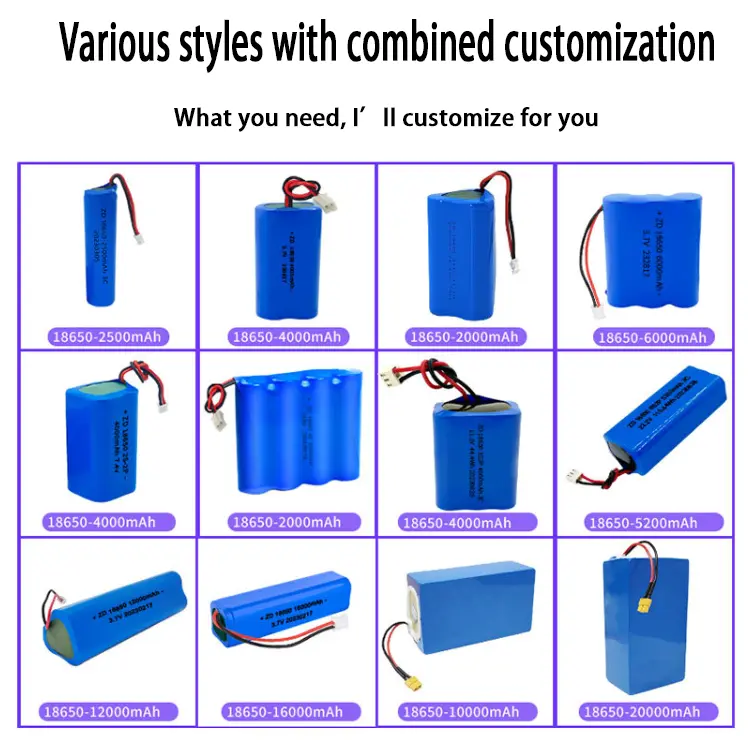

Sylinterikennoisissa NCM-projekteissa 18650 ja 21700 ovat yleisiä kennoreittejä. Sama jännite voidaan rakentaa erilaisilla sarja-rinnakkaisjärjestelyillä, vaihtelevalla kapasiteetilla, käyntiajalla, virtakyvyllä, pakkausmitoilla, painolla ja latausajalla.
|
Sama jännite ei tarkoita samaa pakkausta Kaksi pakettia, joilla on sama jännite ja Ah, voivat silti vaatia erilaisia kennoja, suojapiirejä, liittimiä ja mekaanisia asetteluja. |
HSS Energy voi tarkastella ja mukauttaa:
· jännite- ja sarjakokoonpano
· kapasiteetti ja solumalli
· Jatkuva ja huippuvirta
· PCM/BMS-suojaus
· akun mitat ja pakkauksen muoto
· liittimen tyyppi, kaapelin pituus ja napaisuus
· eristys, kääre ja kotelointi
· etiketti, brändäys ja pakkaus
|
Tyypillinen kehitystyönkulku Vaatimus -> Akkuehdotus -> Prototyyppi -> Laitetesti -> Vahvistus -> Joukkotuotanto |
Prototyypin validointi auttaa varmistamaan sopivuuden, liittimen suunnan, käyttöajan, latauksen yhteensopivuuden, virran käyttäytymisen ja kaapelin reitityksen ennen kuin tuotantospesifikaatiot on vahvistettu.
Lähetä vaadittu jännite, kapasiteetti tai käyttöaika, normaali/huippuvirta, käytettävissä olevat akun mitat, lataustapa, liittimen tyyppi tai valokuva, kaapelin pituus/napaisuus, tiedot olemassa olevasta akusta tarvittaessa ja odotettu tilausmäärä.
|
Nopein tapa aloittaa Laitepiirustus, paristokotelon mitat tai olemassa oleva akkunäyte voi nopeuttaa ensimmäistä arviointia paljon. |
Kuinka valitsen 3,7 V, 7,4 V ja 11,1 V välillä?
Akun jännitteen tulee noudattaa laitteen sähköistä arkkitehtuuria. Nämä alustat vastaavat yleensä 1S-, 2S- ja 3S-litiumionijärjestelmiä.
Mitä kemiaa on saatavilla?
NCM-litium-ioni on tärkein kemia 3,7 V, 7,4 V ja 11,1 V pakkauksissa. Kompakti 12 V -sarja käyttää pääasiassa LiFePO4:a.
Voitko käyttää sekä 18650 että 21700 soluja?
Kyllä. Sopiva kennomuoto riippuu kapasiteetista, virrasta, käytettävissä olevasta tilasta ja lopullisesta pakkauksen koosta.
Voiko liittimen ja akun muotoa mukauttaa?
Kyllä. Liitin, kaapelin sijoittelu, napaisuus, pakkauksen mitat, kääre ja suojauskokoonpano voidaan tarkastella laitteen ympäriltä.
Voidaanko näytteitä tehdä ennen tuotantoa?
Kyllä. Prototyyppinäytteet voidaan valmistaa laitteen sopivuuden ja toiminnan validointia varten ennen massatuotantoa.
