11.1V 3000mAh akku

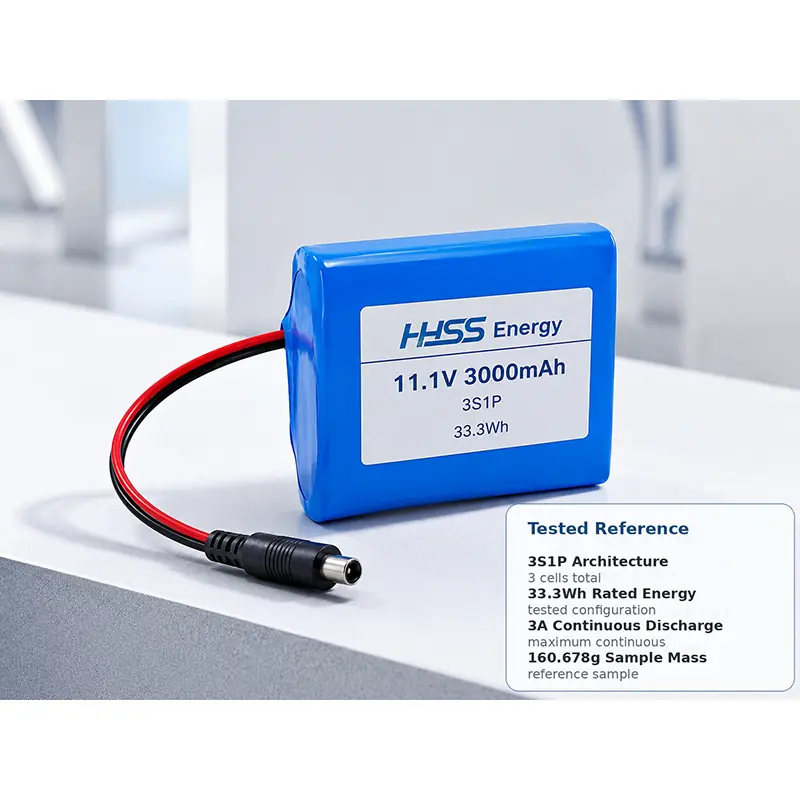

HSS-energiantoimittajan 11,1 V:n 3000 mAh akkupakkaus käyttää kolmea 18650-3000 sylinterimäistä kennoa testatussa 3S1P-kokoonpanossa 11,1 V:n nimellisjännitteen, 3000 mAh:n ja 33,3 Wh:n pienikokoisille kannettaville laitteille. Viitekonfiguraatio sisältää 12,6 V:n rajoitetun latausjännitteen, 9,0 V:n purkauskatkaisun ja enintään 3 A:n jatkuvan latauksen ja purkauksen; liittimen ja kaapelin tiedot pysyvät laitekohtaisina.

Tekniset tiedot

Tekninen huomautus: yllä olevat arvot koskevat testattua vertailukonfiguraatiota. Kennon, suojausrakenteen, liittimen, kaapelin tai pakkausrakenteen muutokset vaativat uuden integroinnin ja dokumentaation tarkistamisen.

Kompakti muotoilu ahtaisiin akkutiloihin

Tämä kompakti kokoonpano on suunniteltu 11,1 V 3 000 mAh akuksi, ja se priorisoi akun tilan ja massan maksimaalisen käyttöajan sijaan. Sen pienempi testattu kirjekuori on tärkein syy valita se 6000 mAh vaihtoehdon sijaan.

Mikä 11,1 V:n kokoonpano sopii laitteellesi?

Sopivuus, lataus ja integrointi

Mekaaninen sovitus ennen kapasiteettia

Testattu 69,6 × 55,2 × 19,2 mm:n kirjekuori pitää tämän kokoonpanon keskittyneenä tilatehokkuuteen varastoidun energian enimmäismäärän sijaan. Se voi jättää enemmän sisäistä tilaa elektroniikalle, näytöille, antureille tai kotelon ominaisuuksille, mutta valmiissa asennuksessa on silti tilaa eristeelle, johdon ulostulolle, liittimen rungolle ja kaapelin taivutussäteelle.

Kun laite tarvitsee saman kolmisarjan jännitealustan, mutta ei voi hyväksyä laajempaa rinnakkaiskennoasettelua, 3S 3000 mAh Li-ion-akku tarjoaa käytännöllisen mekaanisen lähtökohdan. Lopullinen lokero on vielä tarkistettava todellisen liittimen suunnan, johdon ulostulon ja kaapelin taivutussäteen perusteella, eikä pelkästään akun mittojen perusteella.

Sähkö- ja laturin yhteensopivuus

Latausyhteensopivuuden tulee noudattaa testattuja sähkörajoja: 12,6 V rajoitettu latausjännite, 600 mA vakiolatausvirta, enintään 3 A jatkuva latausvirta, 60 mA loppulatausvirta ja 9,0 V:n purkauksen katkaisu. Laturin, suojapiirin ja laitteen pienjännitekäyttäytymisen on toimittava yhtenä järjestelmänä.

Kuorman sovittaminen on yhtä tärkeää. Kädessä pidettävissä instrumenteissa ja kannettavissa ohjauslaitteissa 3000 mAh:n 18650-akku voi toimia hyvin, kun normaali kuormitus ja lyhyt transienttitarve jäävät validoidun virtaikkunan sisällä. Moottorit, lämmittimet tai suurempi käynnistysvirta voivat vaatia erilaisen kenno- tai suojakokoonpanon.

Suoritusaika, sovellus ja vaihto

Selkein sovellussuunta on kompakti kannettava elektroniikka: valvontalaitteet, kädessä pidettävät instrumentit, kannettavat ohjauspäätteet ja vastaavat tuotteet, joissa akun massa vaikuttaa käytettävyyteen. 11,1 V:n 3 000 mAh:n litiumioniakkupaketti on vahvin, kun laitteen pitäminen pienempänä on tärkeämpää kuin käyttöajan pidentäminen rinnakkaisella kennopolulla.

Käyttöaika on edelleen kompromissi. 33,3 Wh:n nimellisenergialla paketti varastoi puolet 6000 mAh:n vaihtoehdon energiasta, joten toiminta-aika tulee tarkistaa käyttöjakson, näytön käytön, anturin kuormituksen, viestintämoduulien ja valmiusajan suhteen. Ostajille, jotka arvioivat 11,1 V:n 3Ah Li-ion-akkua, tämä kompromissi voi silti olla houkutteleva, kun pienempi 3S1P-asetelma auttaa pitämään kotelon kompaktina ja jättää enemmän sisätilaa muulle laitteelle.

Lopullinen integraatiopäätös

Jos laite hyväksyy mukavasti suuremman 110,6 × 67,7 × 19,2 mm:n pakkauksen, suurempi kapasiteetti saattaa tarjota paremman käyttöajan marginaalin. 11,1 V 3 000 mAh akun vähimmäiskoko ja massa ovat edelleen tärkeimmät syyt valita testattu 69,6 × 55,2 × 19,2 mm:n kokoonpano.

Sovellus ja fyysinen viite

Kuvan soveltuvuus

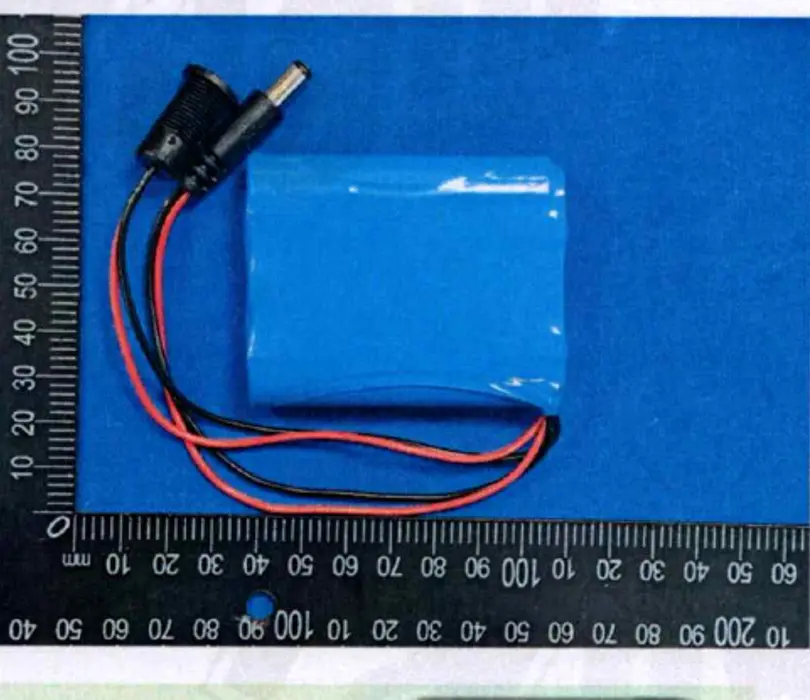

Sovelluskuva havainnollistaa kompaktin 18650-pakkauksen käyttösuunnan kannettaville laitteille. Testatussa näytekuvassa näkyy viitepakkauslomake, johdinjärjestely ja liitin, jota käytetään tukitestitiedostoissa.

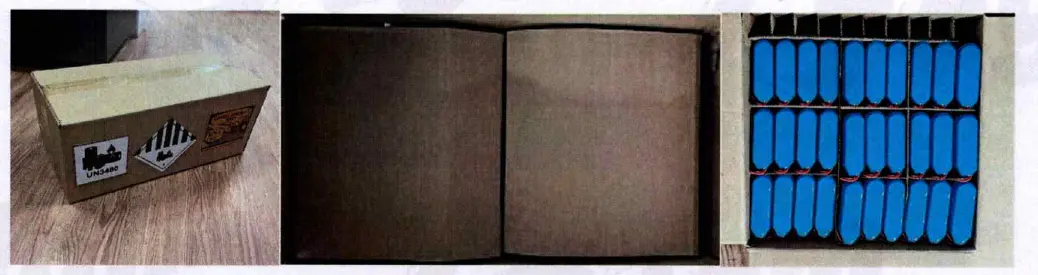

Testattu pakkausviite

Testattu pakkausviite dokumentoidulle kuljetuskonfiguraatiolle.

Testaus- ja kuljetusasiakirjat

Testattua 33,3 Wh:n pakettia tukevat alla esikatsella olevat tarkat testi- ja kuljetustiedostot. Täydelliset asiakirjat voidaan toimittaa projektin tarkistusta tai tilausvahvistusta varten.

Asiakirjan soveltuvuus: nämä tietueet koskevat testattua kokoonpanoa ja dokumentoituja kuljetus-/pakkausolosuhteita. Soveltuvuus on vahvistettava uudelleen, jos akun tai lähetyksen kokoonpano muuttuu.

Pikaiset UKK

Onko tämä 12V akku?

Se on 11,1 V nimellinen kolmen sarjan litiumionipakkaus. Testatussa konfiguraatiossa on 12,6 V rajoitettu latausjännite ja 9,0 V purkauskatkaisu.

Mitä luokitus 3A tarkoittaa?

Testatussa konfiguraatiossa on 3000mA jatkuvan latausvirran enimmäisvirta ja 3000mA jatkuvan purkauksen enimmäisvirta. Tässä ei vaadita korkeampaa huippuvirran arvoa.

Voiko liittimen ja kaapelin vaihtaa?

Mukautetun akun tapauksessa liittimen tyyppi, napaisuus, kaapelin pituus ja poistumissuunta tulee vahvistaa lopulliseen laitteeseen nähden.

Mitä asiakirjoja on saatavilla?

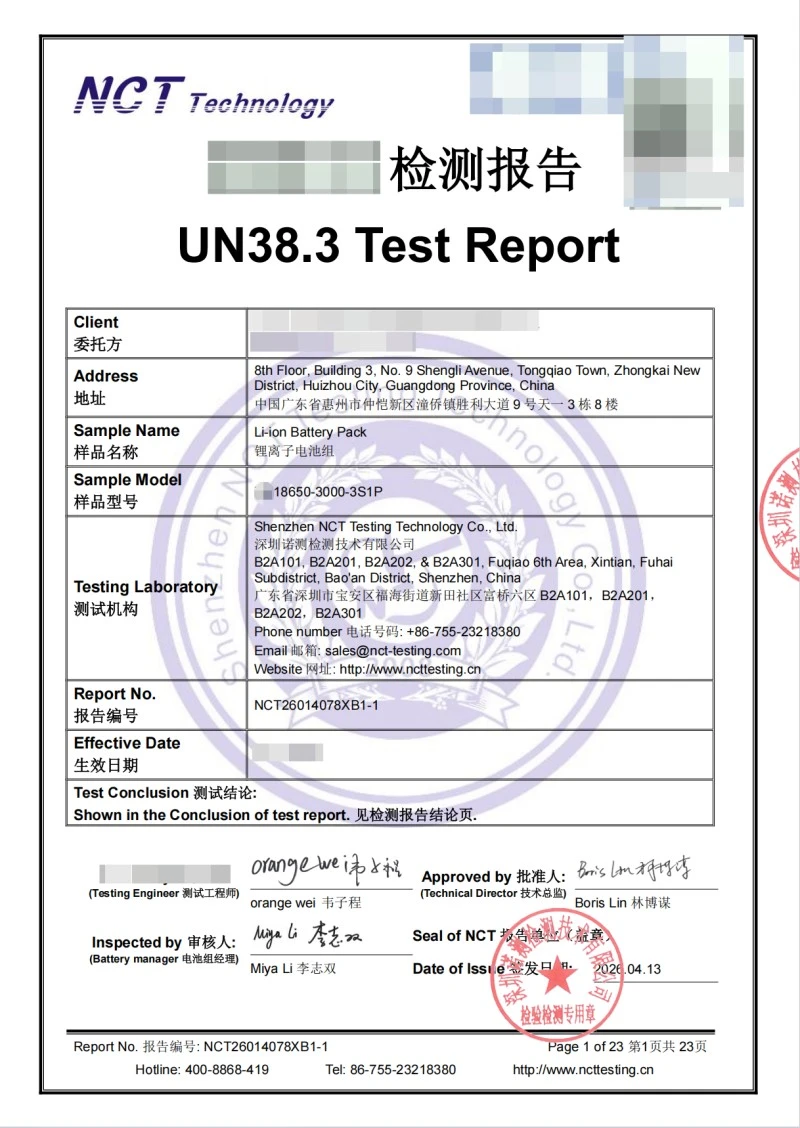

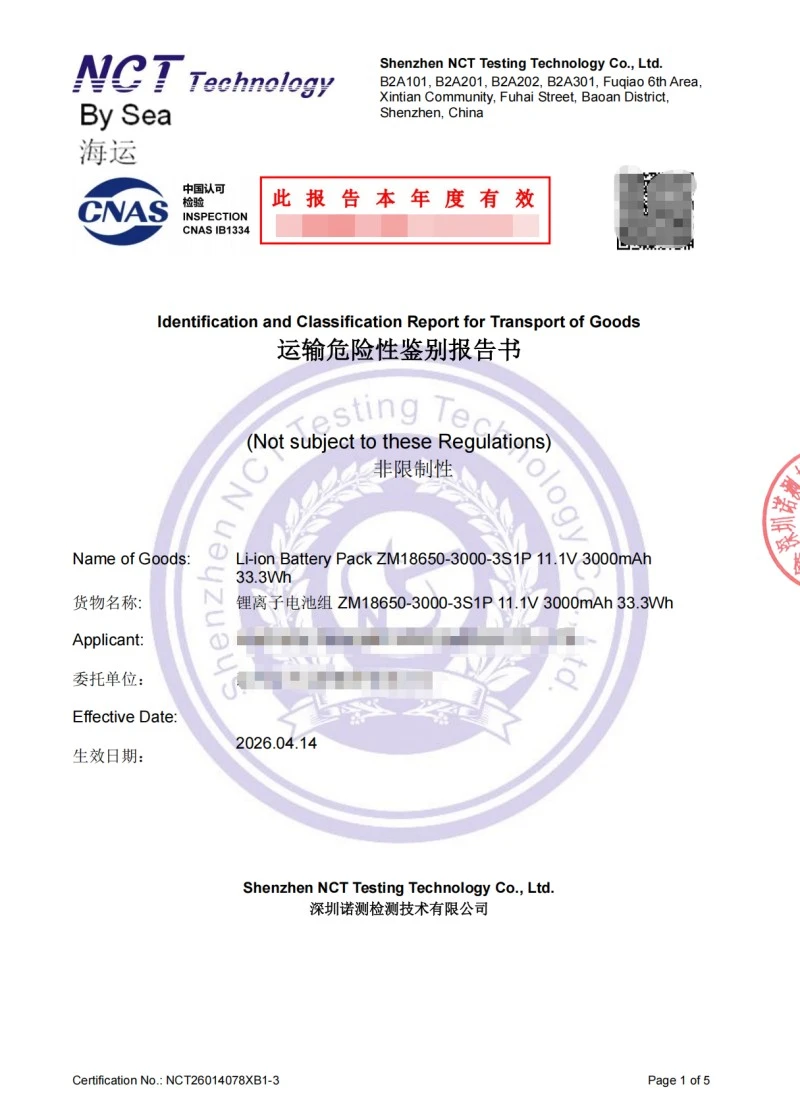

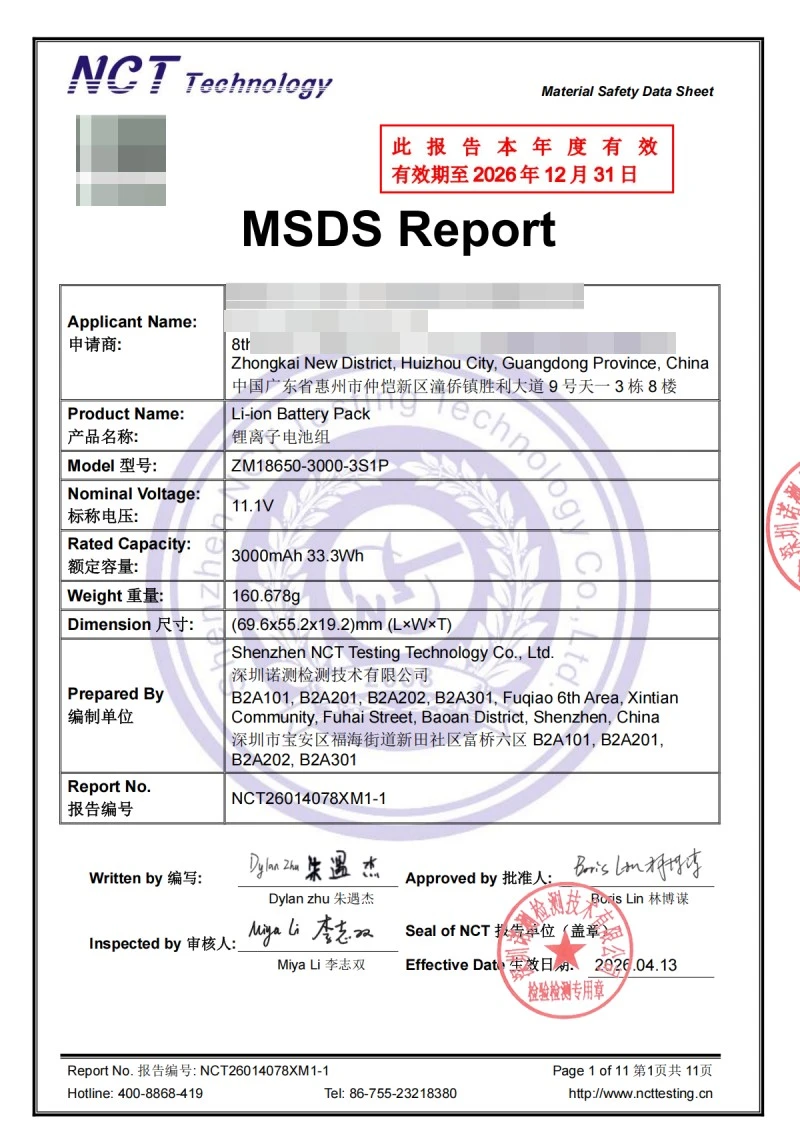

UN38.3, MSDS, merikuljetus-, lentokuljetus- ja pakkaustestitiedot ovat saatavilla testatulle 11,1 V 3000 mAh:n akkukokoonpanolle.

Milloin 6000 mAh versio sopii paremmin?

Valitse 6 000 mAh 3S2P-kokoonpano, kun pidempi käyttöaika, 66,6 Wh energia ja jopa 6 A jatkuva purkaus ovat enemmän kuin vähimmäisakun koko ja massa, ja laite voi hyväksyä suuremman 110,6 × 67,7 × 19,2 mm:n pakkauksen.

Tiedot, jotka on vahvistettava ennen lopullista integrointia

· Laite/sovellus ja käyttöjännite

· Normaali virta ja käynnistys-/transienttivirta

· Vaadittu suoritusaika

· Käytettävissä oleva akkutila ja painorajoitus

· Laturin lähtö ja lataustapa

· Liittimen kuva/tyyppi, napaisuus ja kaapelin pituus
