11,1V 10Ah akku

OEM-laitteille, jotka tarvitsevat enemmän käyttöaikaa ja kuormitustilaa, HSS Energyn 11,1 V 10 Ah akku yhdistää 10 Ah:n kapasiteetin ja 30 A jatkuvan purkausreferenssin 11,1 V alustalla. Kuusi 21700 kennoa on järjestetty 3S2P:hen jopa 5A latauksella.

Hyväksytty rakenne korjaa sitten kennomallin, liittimen, napaisuuden, kaapelin pituuden, BMS-asetukset, valmiin koon ja vaaditut asiakirjat, jotta näytteenotto ja uusintatilaukset noudattavat samoja valvottuja määrityksiä.

Tuotteen markkinointikuva: 11,1V 10Ah akku kaapelilla ja liittimellä. Lopullinen liitinspesifikaatio on tilauskohtainen.

Tärkeimmät tiedot

1. Lisää käyttöaikaa vaihtamatta jännitealustaa

111 Wh:n nimellisenergialla tämä paketti antaa 11,1 V:n järjestelmälle suuremman energiareservin siirtymättä korkeampaan jänniteluokkaan. Ostajille, jotka vertaavat 11,1 V:n 10 Ah ladattavaa akkua, hyöty on selkeä: pidempi latausten välinen aika, kun laitteen kuormitus pysyy samana. Se sopii vahvemmin, kun käyttöaika on rajoitus, ei jännite.

Vahvempi istuvuus, kun:

● laite käyttää jo 11,1 V:n nimellisakkualustaa;

● päätavoitteena on pidempi käyttöaika korkeamman järjestelmäjännitteen sijaan;

● jatkuva kuormitus pysyy vahvistetun 30 A:n rajan sisällä;

● tuotekuoreen mahtuu noin 68 x 45 x 72 mm koko ja 0,5 kg massa.

2. Kapasiteetista ei ole hyötyä, jos pakkaus ei voi kantaa kuormaa

Mukana toimitetuissa määrityksissä on 30 A jatkuvan purkausvirran enimmäisvirta ja viitataan 30 A BMS:ään. Tämä antaa 11,1 V:n 10 000 mAh:n akulle hyödyllistä kuormitustilaa verrattuna matalavirtapaketteihin samalla jännitteellä ja kapasiteetilla. Huippukysyntä vaatii vielä erillisen tarkistuksen, koska korkeampaa lyhytkestoista virtaluokitusta ei toimitettu.

3. Miksi 3S2P 21700 on järkevä tässä?

Kuusi 5000 mAh:n kennoa luo kolme sarjaryhmää, joissa on kaksi kennoa rinnakkain, ja ne tarjoavat 11,1 V:n nimellisjännitteen ja 10 Ah:n nimelliskapasiteetin. 3S2P 21700 -akussa rinnakkaispari lisää kapasiteettia ja virtakykyä, kun taas kolme sarjaryhmää pitävät järjestelmän 11,1 V:n alustalla. Tuloksena on kompakti kuuden solun arkkitehtuuri pienempien solujen suuremman määrän sijaan.

4. 30 A BMS on osa järjestelmää, ei valintaruutu

Referenssisuunnitelmassa luetellaan 30 A BMS yhdessä 5 A:n maksimilatausvirran kanssa, latauksen katkaisu enintään 12,6 V ja purkauskatkaisu vähintään 7,8 V, suositeltu 9 V. 11.1V 21700 akulle nämä arvot määrittävät käynnistyssuojan verhokäyrän, mutta lopulliset BMS-toiminnot ja kynnysarvot tulee varmistaa kuormalla ja laturilla. Mukana toimitettu BMS-grafiikka on markkinointikuva, ei todiste siitä, että kaikki esitetyt suojaustoiminnot ovat käytössä juuri tässä kokoonpanossa.

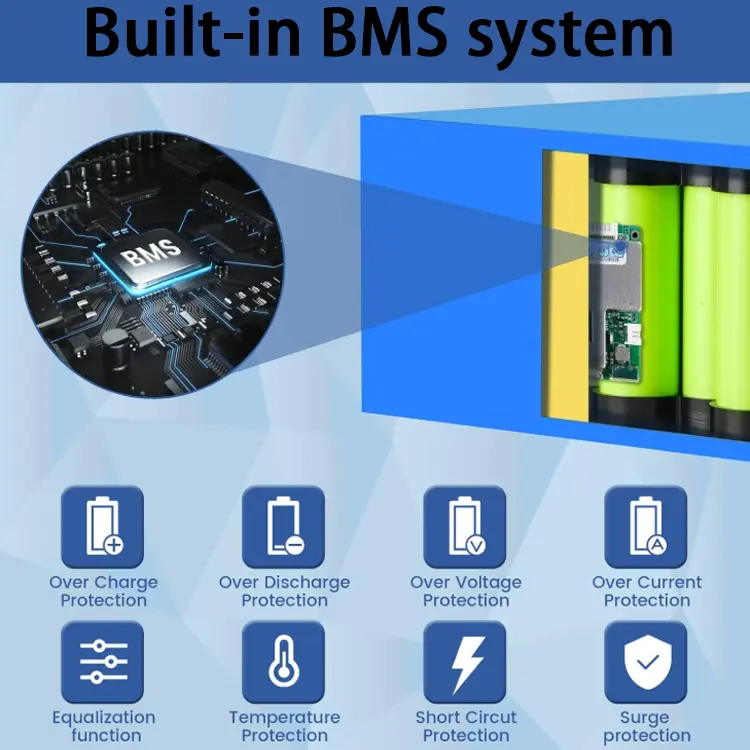

Markkinointikuva yleisistä BMS-suojaustoiminnoista. Lopulliset toiminnot ja kynnysarvot on vahvistettava tilatulle kokoonpanolle.

5. Sovita, kaapelin poisto ja liitinvalinta päättävät integroinnin

Noin 68 x 45 x 72 mm:n ja 0,5 kg:n pakkauksen jalanjälki on kompakti 10 Ah:n mallille, mutta kotelon sovitus riippuu kaapelin ulostulosta ja liittimen välyksestä yhtä paljon kuin pakkauksen rungosta. XT30, DC5521 ja XT60 on listattu liitinvaihtoehtoina. 11,1 V:n 10 Ah:n litiumioniakkupaketti tulee jäädyttää hyväksytyn piirustuksen mukaan, ennen kuin asiakas vapauttaa ympäröivän kotelon.

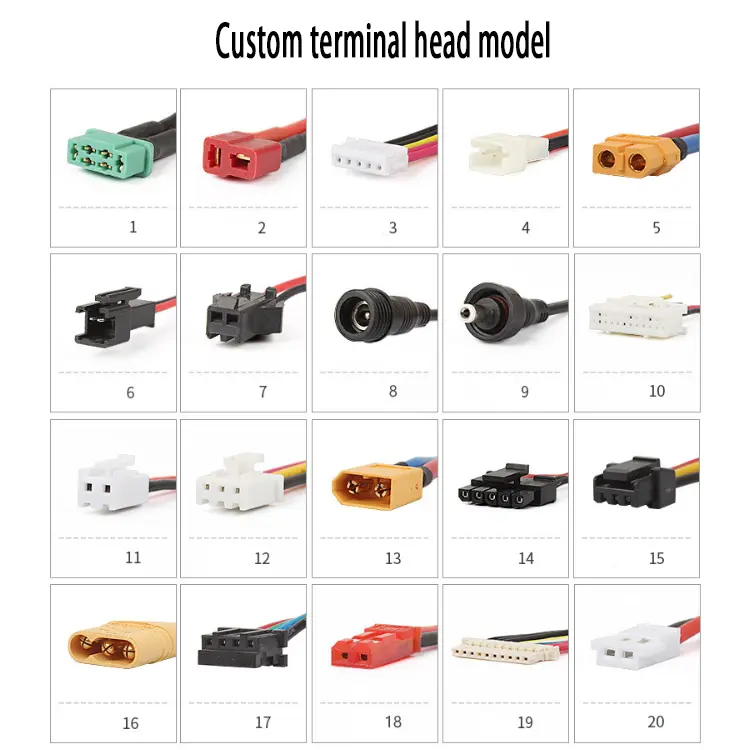

Markkinointiviite: esimerkkejä liittimestä ja liittimestä. Mukana toimitetussa tuoteselosteessa mainitaan erityisesti XT30, DC5521 ja XT60 lisävarusteina.

6. Merkkimerkityt A-luokan solut tekevät toistuvista tilauksista helpompia hallita

Solujen hankinta voidaan arvioida EVE:n, DMEGC:n, BAK:n, LG:n tai Samsungin A-luokan 21700 soluilla projektin vaatimusten ja saatavuuden mukaan. Hyväksytyn materiaaliluettelon tulee kirjata tarkka kennomerkki ja malli sekä BMS, liitin, napaisuus, kaapeli ja tarra, jotta toistuvat tilaukset eivät ajaudu löyhästi määriteltyjen vastaavien osien välillä. Mukana toimitetut kokoonpano- ja pakatut lähetyskuvat tukevat tuotanto- ja toimituskontekstia, mutta niitä ei pidetä todisteena siitä, että valokuvattu erä on juuri tämä malli, ellei niitä ole vahvistettu sisäisesti.

Tuotannon ja toimituksen tukeminen

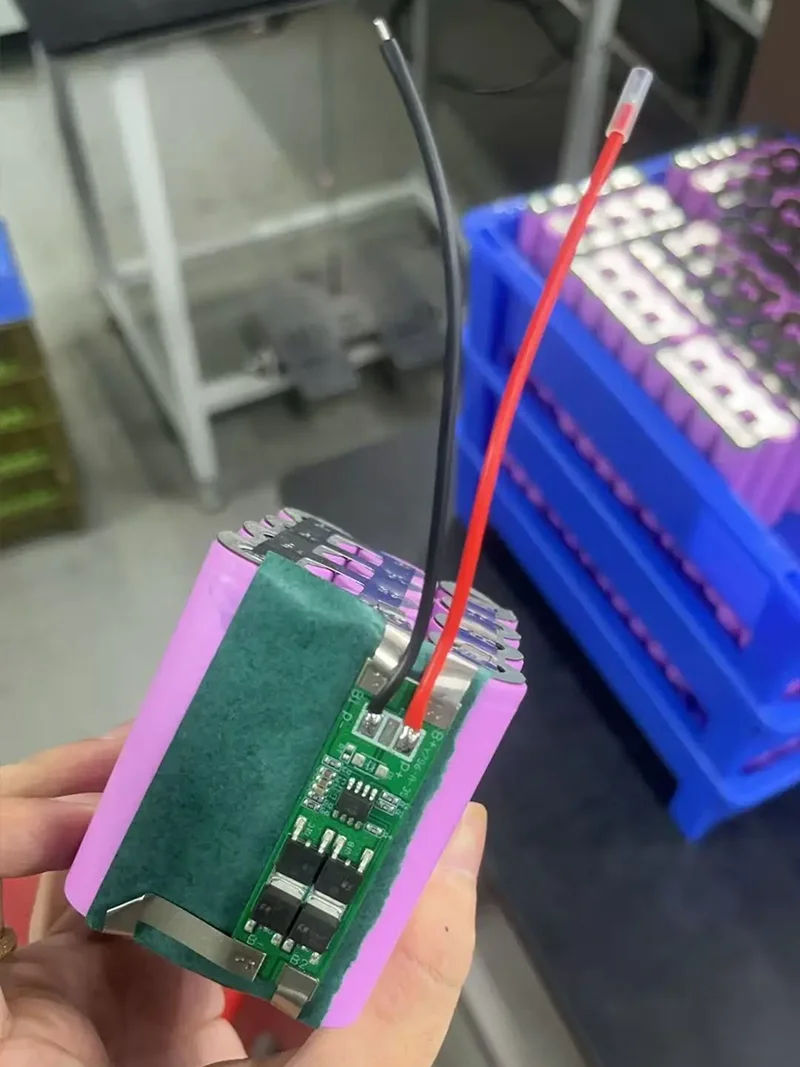

Toimitettu prosessivalokuva: BMS-integraatiokonteksti; tarkan mallin soveltuvuus tulee varmistaa sisäisesti.

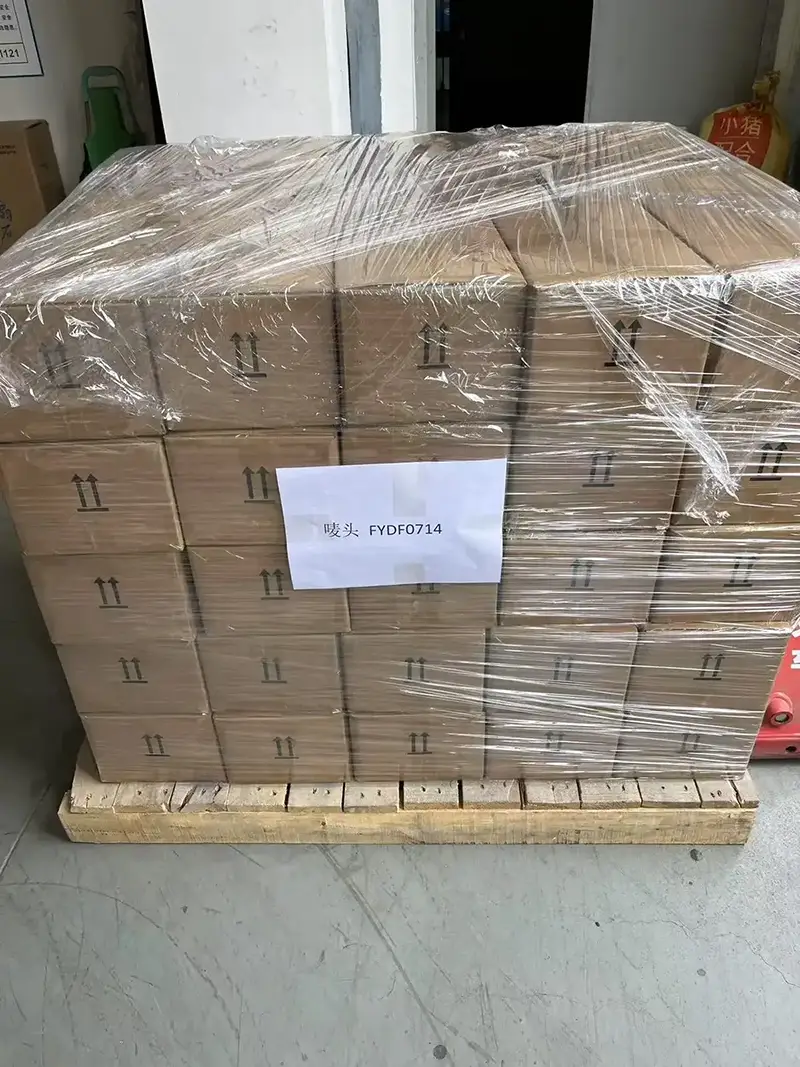

Toimitettu pakkaus/lähetyskuva: toimituskonteksti; valokuvattua erää ei vaadita tämän tarkan mallin perusteella ilman vahvistusta.

FAQ

Mitkä ovat vahvistetut sähköarvot?

Paketin nimellisjännite on 11,1 V ja kapasiteetti 10 Ah ja nimellisenergia noin 111 Wh. Mukana toimitetuissa teknisissä tiedoissa luetellaan 30 A enimmäiskestopurkaus ja 5 A enimmäislatausvirta.

Mitä solumuotoa ja -kokoonpanoa käytetään?

Vahvistettu alusta käyttää NCM 21700 -soluja 3S2P-järjestelyssä. Nimelliskapasiteetti on 10 Ah ja pienin nimelliskapasiteetti on 9,9 Ah.

Voinko määrittää solun merkin?

Kyllä. EVE:n, DMEGC:n, BAK:n, LG:n tai Samsungin A-luokan soluvaihtoehdot voidaan arvioida vaaditun virran, saatavuuden, tavoitekustannusten ja projektidokumentaation mukaan. Hyväksytty solumalli tulee kiinnittää tuoteluetteloon ennen tuotantoa.

Mikä syklin käyttöikä on määritelty?

Mukana toimitetussa teknisessä tiedotteessa kerrotaan yli 1000 jaksoa, joiden jäljellä oleva kapasiteetti on yli 80 % alkuperäisestä kapasiteetista. Koska koko syklin testausolosuhteita ei toimitettu, tätä tulisi käsitellä ilmoitettuna referenssinä eikä ehdottomana käyttöiän takuuna.

Mikä BMS-luokitus on määritetty?

Viitemäärityksessä luetellaan 30A BMS. Suojaustoiminnot ja kynnysarvot, jotka ylittävät ilmoitetun virran, tulee vahvistaa lopullisessa BMS-spesifikaatiossa.

Mitä liittimiä on saatavilla?

XT30, DC5521 ja XT60 on lueteltu lisävarusteina. Lopullisen liittimen malli, napaisuus, johdinmitta, kaapelin pituus ja poistumissuunta tulee kirjata hyväksyttyyn piirustukseen.

Voiko sillä vaihtaa minkä tahansa 11.1V tai 12V akun?

Ei. Pelkkä jännite ei riitä. Jatkuvan ja huippuvirran, latausprofiilin, katkaisukäyttäytymisen, liittimen, napaisuuden, mittojen, painon ja käyttöympäristön on vastattava laitteita.

Mitä tietoja tarjoukseen tarvitaan?

Anna normaali ja huippuvirta, käyttöaikatavoite, käytettävissä oleva akkutila, haluttu liitin, kaapelin pituus, kennomerkkitoivomus, laturitiedot, kohde, vaadittavat asiakirjat ja odotettu määrä.

Pyydä tarjous projektiin

Lähetä 11,1 V:n 10 Ah:n akkua varten HSS Energy normaali- ja huippuvirta, käyttöaikatavoite, akkutilan piirros, ensisijainen liitin, kennomerkkitoivomus, laturin tiedot, kohde, vaaditut asiakirjat ja odotettu määrä. Voimme lukita kennomallin, BMS:n, johdotukset ja mekaaniset yksityiskohdat näytemäärittelyyn ja tarjoukseen.

SEO-julkaisupaketti

Toimituksellinen / CMS-tiedot - ei näy normaalina tuotesivun tekstikappaleena.

Sivun tarkoitus ja kannibalisointi

● Tuotesivun omistaja: tarkka kysely "11.1V 10Ah Battery Pack".

● Varaa luokkasivuille laajemmat perhetermit, kuten "11,1 V litiumioniakku" ja "21700 akku".

● Varaa tietyt laitteet/sovelluskyselyt ratkaisusivuille, kun todelliset sovelluksen todisteet ja sivustojen URL-osoitteet ovat saatavilla.

● Sisäisten linkkien kohteet pysyvät väliaikaisina, kunnes verkkosivuston live-URL-luettelo tarkistetaan.

Kuva ja asettelusuunnitelma

CMS ja mobiilimuistiinpanot

● Käytä koko tuotteen nimeä sivun ainoana h2:na.

● Säilytä näkyvissä olevat kappaleet noin kahdesta neljään lauseeseen ja muunna määritystaulukko pinotuiksi tarra-arvoriveiksi kapeilla näytöillä.

● Aseta sankarikuva suoraan h2:n alle, BMS-kuva BMS-osan viereen ja liittimen viite integrointiosan viereen.

● Pidä tuotanto- ja lavakuvat uusintatilaus-/tuotantovaatimusten vieressä sen sijaan, että käytät niitä yleisinä sankarikuvina.

● Älä julkaise käyttöturvallisuustiedotteen kuvakaappausta tarkan mallin dokumentaationa, ennen kuin mallin ja asiakkaan epäsuhta on korjattu.

● Sijoita tarjouksen toimintakehotus heti UKK-osion jälkeen ja linkitä se vaatimuslomakkeeseen.

Todisteet ja väitteet

Ratkaisemattomat tosiasiat ennen julkaisua

● Tarkka 21700 solun merkki ja solumalli julkaistulle SKU:lle.

● Täydelliset syklin käyttöiän testiolosuhteet tukevat >1000 jakson referenssiä.

● Huippupurkauskyky yli vahvistetun 30 A jatkuvan tehon, jos sellainen on.

● Tarkat BMS-suojaustoiminnot ja -kynnykset ylittävät 30 A:n ohjearvon.

● Julkaistun SKU:n tarkka liitin, kaapelin pituus, johdinmitta ja napaisuus.

● Tarkan mallin sertifiointi- ja kuljetusasiakirjasarja; mukana toimitettu käyttöturvallisuustiedotteen kuvakaappaus on tällä hetkellä ristiriidassa 21700-kokoonpanon kanssa.

Avainsanojen tarkastus

Toimituksellisten todisteiden pikkukuvat

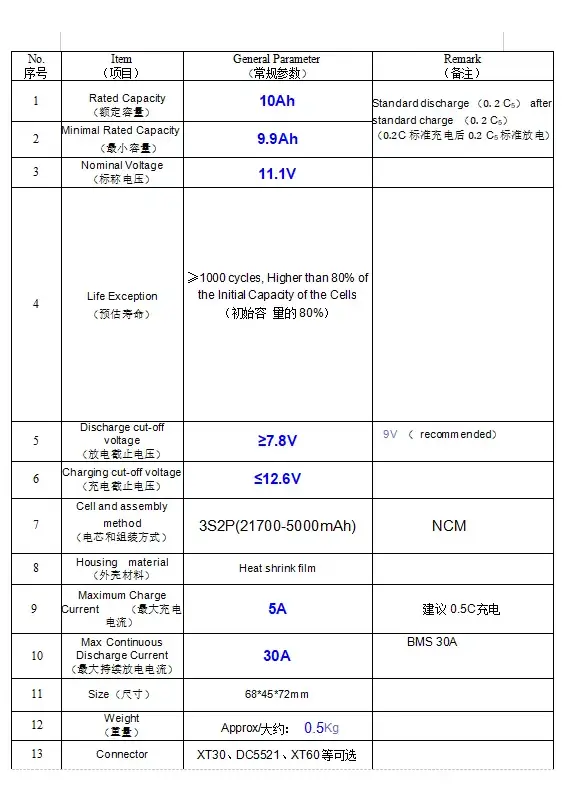

Tekniset parametrit - lähde tuotetietoihin.

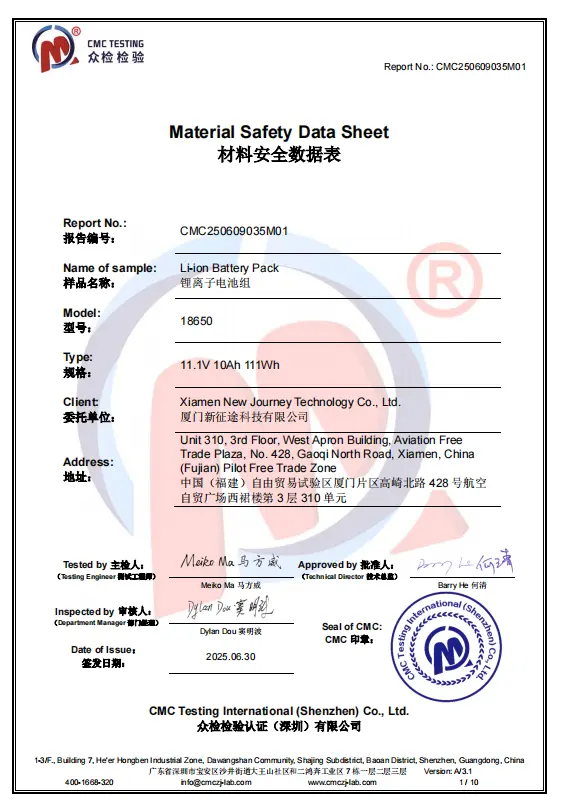

MSDS-kuvakaappaus – PIDÄ tarkkaan mallin julkaisuun, koska mallikentässä lukee 18650, ei 21700.
