11.1V 6000mAh akku

Kannettaville laitteille, joiden käyttöaika on etusijalla minimipakkauskoon sijaan, HSS Energy -tehtaan China 11,1V 6000mAh Battery Pack on testattu 3S2P-alusta, joka on rakennettu kuudesta ZM18650-3000-kennosta. Sen 66,6 Wh:n referenssikokoonpano tukee jopa 6 A:n jatkuvaa enimmäislatausta ja purkamista, kun taas laturi, liitin, kaapeli ja mekaaninen sovitus ovat laitekohtaisia.

Tekniset tiedot

Tekninen huomautus: yllä olevat arvot koskevat testattua vertailukonfiguraatiota. Kennon, suojausrakenteen, liittimen, kaapelin tai pakkausrakenteen muutokset vaativat uuden integroinnin ja dokumentaation tarkistamisen.

Lisää käyttöaikaa samalla 11,1 V alustalla

Tämä kokoonpano on suunniteltu 11,1 V 6 000 mAh akun ympärille, ja se asettaa pidemmän käyttöajan ja nykyisen käyttötilan etusijalle vähimmäiskoon ja -massan edelle. 3S2P-rakenne sopii paremmin, kun laite pystyy hyväksymään suuremman testatun vertailuverhokäyrän ja ylimääräinen varastoitu energia tarjoaa mielekkään käyttöaika-arvon.

Mikä 11,1 V:n kokoonpano sopii laitteellesi?

Sopivuus, lataus ja integrointi

Suoritusaika vs. asennustila

3S2P-rakenne säilyttää saman kolmisarjan jännitearkkitehtuurin ja lisää samalla toisen rinnakkaisen solupolun. Tämä kaksinkertaistaa nimelliskapasiteetin ja -energian kompaktiin versioon verrattuna, mutta nostaa myös vertailukuoren 110,6 × 67,7 × 19,2 mm:iin ja näytemassan 305,93 grammaan, joten kotelointitila tulee vahvistaa ajoissa.

Laitteisiin, jotka on jo suunniteltu saman 11,1 V:n arkkitehtuurille, 3S2P 6 000 mAh Li-ion akku voi pidentää työaikaa ilman, että järjestelmä on suunniteltava uudelleen korkeammalla jännitteellä. Hyöty on voimakkainta, kun laitteessa on riittävästi sisätilaa leveämmälle paketille ja se tarvitsisi muuten usein latausta tai akun vaihtoa.

Sähköinen sovitus ja nykyinen korkeustila

Testattu kokoonpano sisältää 1200 mA:n vakiolataus- ja purkausvirran, 6 A:n jatkuvan lataus- ja purkausvirran enimmäismäärän, 120 mA:n loppulatausvirran ja 9,0 V:n purkausvirran. Laturin lähtö, suojausasetukset ja kaapelin mittari kannattaa tarkistaa yhdessä, koska suurempi kapasiteetti ei tee jokaisesta olemassa olevasta laturista yhteensopivia.

Laitteissa, joissa on pidempi toimintajakso, 6 Ah 18650 akku tarjoaa enemmän käyttömarginaalia ja korkeamman validoidun jatkuvavirtakaton kuin kompakti vaihtoehto. Etu on voimassa vain, kun todellinen kuormitus ja käynnistystarve pysyvät testatuissa rajoissa; erillistä korkeampaa huippuvirran lukua ei vaadita.

Sovellussuunta ja energiavaihto

Kannettavat tarkastuslaitteet, liikkuvat valvontapäätteet ja kenttäinstrumentit ovat selkein sovellussuunta, koska nämä tuotteet tarvitsevat usein pidempiä istuntoja poissa laturista. 11,1 V:n 6 Ah:n litiumioniakku tukee pidempiä kenttäjaksoja 66,6 Wh:n energiareservin ansiosta, mikäli kotelo kestää leveämmän jalanjäljen ja suuremman massan.

Siksi valinnan tulee noudattaa koko toimintaprofiilia eikä pelkästään Ah:ta. Tämä 3S2P-kokoonpano voi pidentää työskentelyaikaa kentällä, mutta pienempi kädessä pidettävä kotelo tai voimakkaasti painoherkkä tuote voi silti suosia 3000 mAh:n vaihtoehtoa, vaikka järjestelmän nimellisjännite on sama.

Lopullinen integraatiopäätös

Mekaanisten piirustusten tulee vahvistaa liittimen välys, kaapelin ulostulo, asennuspaine ja huoltoon pääsy ennen mallin jäädyttämistä. Ostajille, jotka vertaavat 11,1 V:n 6 000 mAh ladattavaa akkua, testattu 110,6 × 67,7 × 19,2 mm:n kuori, 66,6 Wh:n energia ja 6 A:n jatkuvavirtaominaisuus tarjoavat vahvemman käyttöajan marginaalin, kun laitteeseen mahtuu suurempi pakkaus.

Pidempikestoinen sovellus ja fyysinen referenssi

Kuvan soveltuvuus

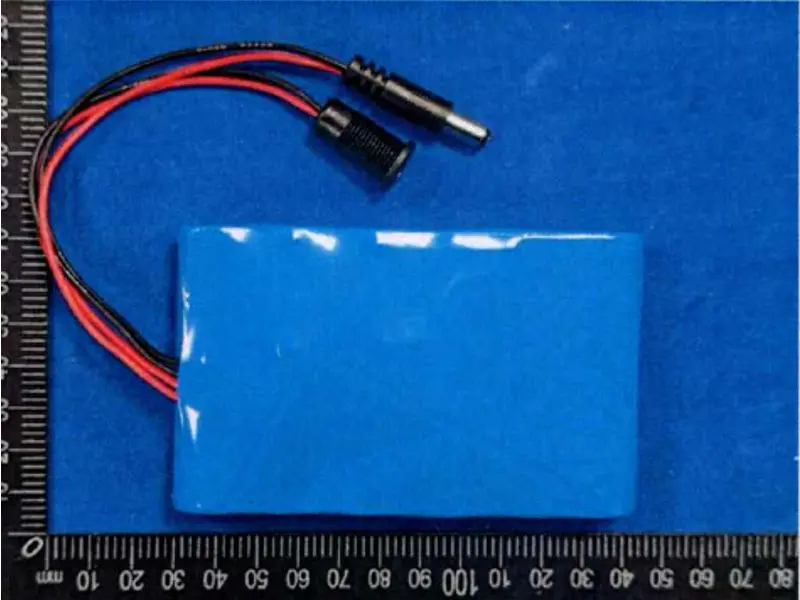

Sovelluskuva havainnollistaa pidemmän käyttöajan kannettavien laitteiden käyttösuunnan kenttäkäyttöön laturin ulkopuolella. Testatussa näytekuvassa näkyy viitepakkauslomake, johdinjärjestely ja liitin, jota käytetään tukitestitiedostoissa.

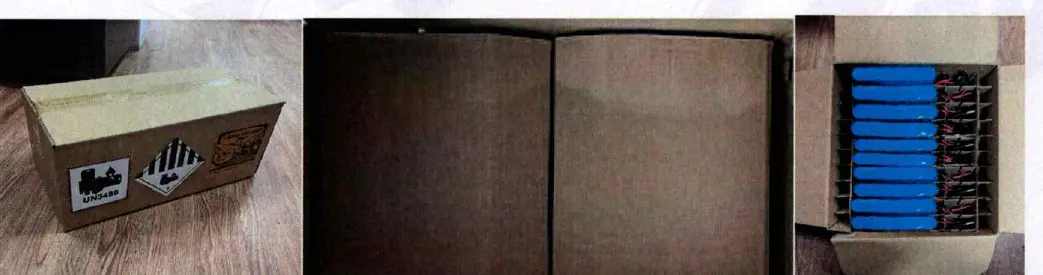

Testattu pakkausviite

Testattu pakkausviite dokumentoidulle kuljetuskonfiguraatiolle.

Testaus- ja kuljetusasiakirjat

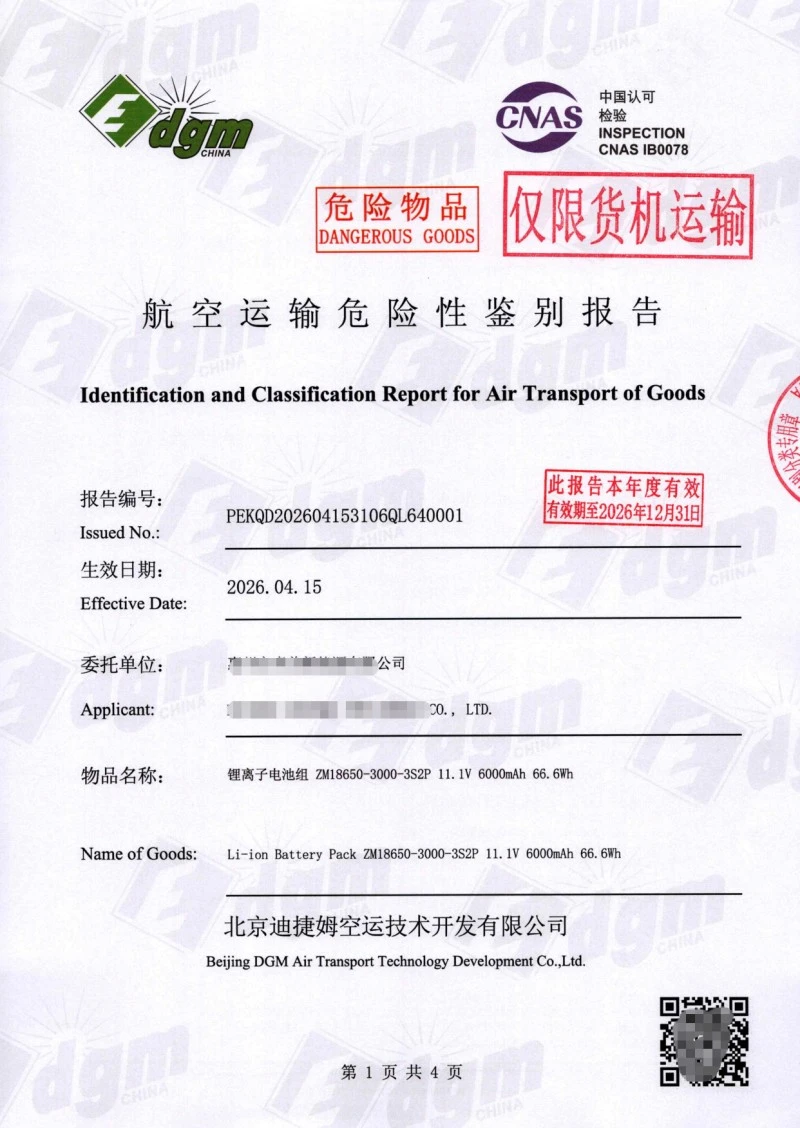

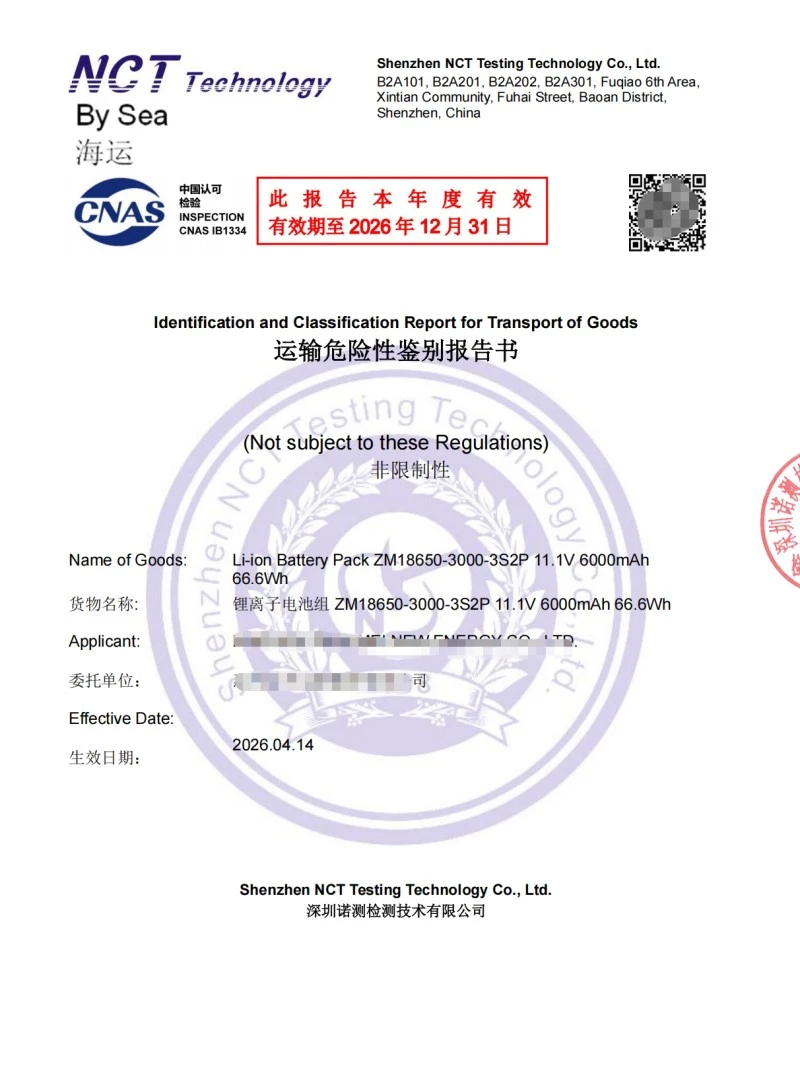

Testattua 66,6 Wh:n pakettia tukevat alla esikatsella olevat tarkat testi- ja kuljetustiedostot. Täydelliset asiakirjat voidaan toimittaa projektin tarkistusta tai tilausvahvistusta varten.

Asiakirjan soveltuvuus: nämä tietueet koskevat testattua kokoonpanoa ja dokumentoituja kuljetus-/pakkausolosuhteita. Soveltuvuus on vahvistettava uudelleen, jos akun tai lähetyksen kokoonpano muuttuu.

Pikaiset UKK

Miksi valita 6000 mAh kokoonpano?

Se kaksinkertaistaa nimelliskapasiteetin ja -energian 6000 mAh:iin / 66,6 Wh:iin ja nostaa jatkuvan enimmäispurkauksen 6 A:iin, mutta se vaatii myös enemmän asennustilaa ja lisää massaa.

Onko 6A huippuvirran arvo?

Ei. Testatussa konfiguraatiossa on 6000mA jatkuvan latausvirran enimmäisvirta ja 6000mA jatkuvan purkauksen enimmäisvirta. Korkeampaa huippuvirran arvoa ei ole väitetty.

Voiko se korvata samassa lokerossa olevan 3000 mAh version?

Ei automaattisesti. Testattu vertailukoko on 110,6 × 67,7 × 19,2 mm verrattuna kompaktin version 69,6 × 55,2 × 19,2 mm:iin.

Mitä asiakirjoja on saatavilla?

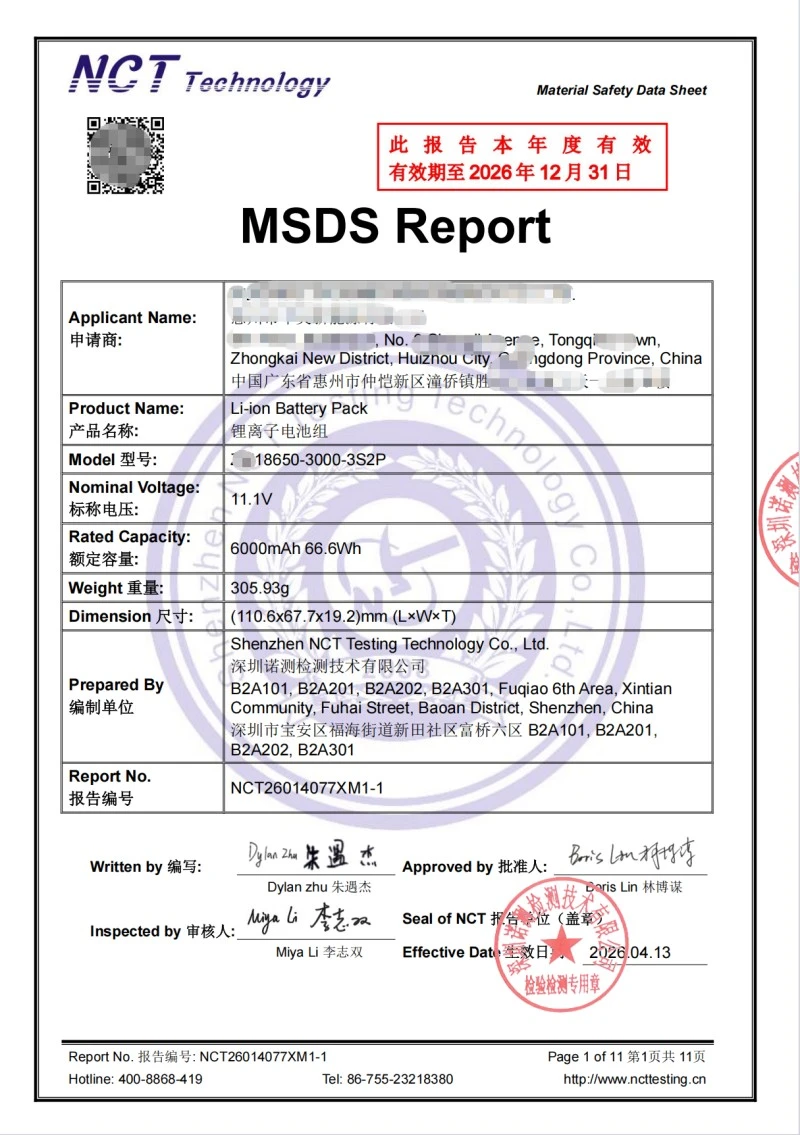

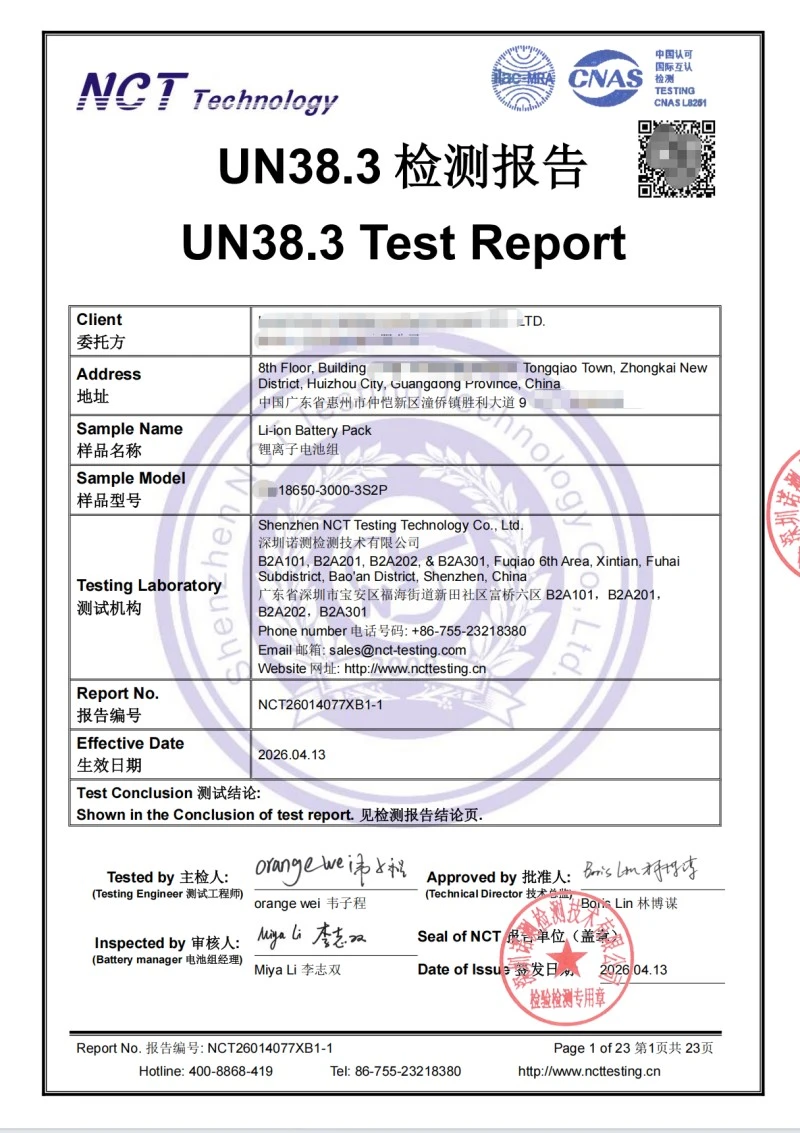

UN38.3, MSDS, merikuljetus-, lentokuljetus- ja pakkaustestitietueet ovat saatavilla testatulle 11,1 V 6000 mAh akun kokoonpanolle.

Voiko liittimen ja kaapelin vaihtaa?

Mukautetun akun tapauksessa liittimen tyyppi, napaisuus, kaapelin pituus ja poistumissuunta tulee vahvistaa lopulliseen laitteeseen nähden.

Tiedot, jotka on vahvistettava ennen lopullista integrointia

· Laite/sovellus ja käyttöjännite

· Normaali virta ja käynnistys-/transienttivirta

· Vaadittu suoritusaika

· Käytettävissä oleva akkutila ja painorajoitus

· Laturin lähtö ja lataustapa

· Liittimen kuva/tyyppi, napaisuus ja kaapelin pituus
