3,7 V 1500 mAh LiPo-akku
  • 3,7 V 1500 mAh LiPo-akku3,7 V 1500 mAh LiPo-akku

3,7 V 1500 mAh LiPo-akku

HSS Energy 3.7V 1500mAh LiPo Battery auttaa OEM-asiakkaita hankkimaan 5.55Wh 1S pussialustan kauneuslaitteille, GPS-seurantalaitteille, kannettavalle lääketieteelliselle ja kädessä pidettävälle elektroniikalle. Sen korkeampi energiateho sopii pidempään käytettyihin kompakteihin tuotteisiin, kun taas PCM, liitin, virta ja lopullinen pakkauskuori vahvistetaan ennen näytteenottoa. 1500 mAh:n formaatti antaa kompakteille tuotteille suuremman energiareservin kuin pienemmillä puettavan luokan kennoilla ja pysyy yksinkertaisessa 1S-latausarkkitehtuurissa. OEM- ja ulkomaankaupan asiakkaille tärkeä kysymys on, oikeuttaako ylimääräinen ajoaika suuremman pussin jalanjäljen ja sopiiko valmis pakkaus PCM:n ja liittimen mukaan laitteeseen. Siksi HSS tarkastaa energian, kuorman ja mekaanisen kuoren yhdessä ennen näytteen hyväksymistä.

HSS Energy 3,7 V 1500 mAh LiPo-akku on kompaktille elektroniikalle, joka tarvitsee enemmän energiaa kuin pienemmät 500 mAh:n kennot. Näyte käyttää suojapiirilevyä ja 2-johtimista liitintä; virta, pistoke, napaisuus ja valmiit mitat vahvistetaan kohdelaitteelle. Tämä tekee siitä sopivan kannettaville tuotteille, jotka tarvitsevat pidemmän käyttöajan, mutta vaativat silti suhteellisen ohuen ladattavan pussiakun. Nykyisessä näytteessä on jo suojalevy, puna-mustat johdot ja 2-nastainen liitin, kun taas lopullinen liittimen kotelo, napaisuus, johdon pituus ja virtarajat ovat projektikohtaisia. Laitepiirros tai alkuperäinen akkunäyte antaa HSS:lle parhaan pohjan näiden yksityiskohtien yhteensovittamiseen.



Sähköinen tunnistus, muoto ja pakkaa kirjekuori

Parametri

HSS-näyte/projektin vahvistus

Malli/solumuoto

803450

Kemia

Ladattava litiumpolymeeripussikenno

Kokoonpano

1S1P

Nimellisjännite

3,7V

Nimellinen kapasiteetti

1500mAh

Nimellinen energia

5,55 Wh

Latausjännite

4,2 V:n referenssi 1S Li-ion / LiPo:lle

Nimellinen solumuoto

Noin 8 × 34 × 50 mm

Tyypillinen valmiin pakkauksen viite

Noin 8 × 34-35 × 52-53 mm PCM / johdot julkisissa 803450 malleissa

Suojaus

Suojauspiirilevy näkyy HSS-näytteessä; kynnysarvot hankkeen vahvistamia

Johdin / liitin

Punamusta 2-johtiminen näyte pienellä valkoisella 2-napaisella pistokkeella; kotelo-, nousu- ja napaisuusprojekti on vahvistettu

Nykyiset rajat

Projektin vahvistama kohdekuormituksen ja valitun solun / PCM:n perusteella

803450 muoto

803450 LiPo -akku käyttää noin 8 × 34 × 50 mm:n nimelliskennomuotoa. PCM, teippi, johdot ja liitin voivat pidentää valmiin pakkauksen pituutta. Tämä koodi kuvaa pussikennon runkoa eikä täydellistä akkua. PCM, teippi, kielekkeet, johdot ja liitin voivat pidentää lopullista pituutta tai paksuutta, mikä on tärkeää tiiviisti pakatussa elektroniikassa. Tuotantojulkaisua varten HSS:n tulee tallentaa lopullisen pakkauksen kirjekuori erikseen nimellissolukoodista, jotta asiakas voi tarkistaa kotelon sopivuuden ja kokoonpanon välyksen tarkasti.

3.7V 1500mAh LiPo Battery

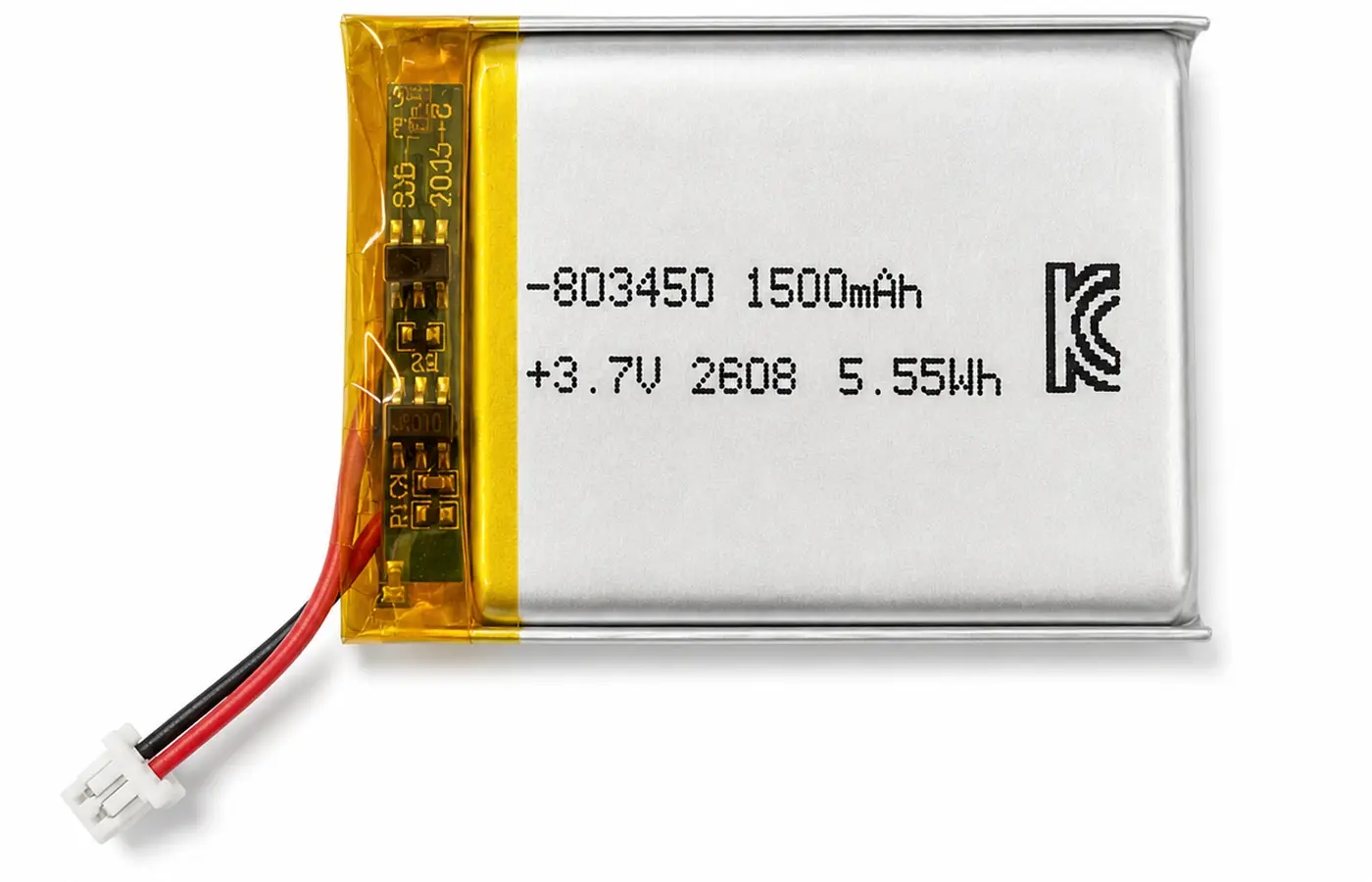

HSS-näytetodistus: 803450 / 1500mAh / 3.7V / 5.55Wh merkintä suojalevyllä ja liittimellä.



Miksi valita 1500 mAh? Energian ja koon välinen kompromissi

3,7 V:n 1 500 mAh:n LiPo-akku varastoi 5,55 Wh – kolme kertaa 500 mAh / 1,85 Wh:n akun nimellisenergian – mutta tarvitsee suuremman akkutilan. Lisäenergia voi pidentää latausväliä sopivissa tuotteissa, mutta se vaatii myös suuremman akkutilan ja voi muuttaa laitteen massaa tai tasapainoa. Asiakkaiden täytyisi siksi pitää päivitystä energian ja tilan välisenä kompromissina sen sijaan, että oletetaan, että suurempi kapasiteetti on aina parempi. Todellinen hyöty riippuu keskimääräisestä kuormituksesta, huippuvirrasta, käyttösuhteesta ja siitä, kuinka usein tuotteen odotetaan latautuvan.

3.7V 1500mAh LiPo Battery

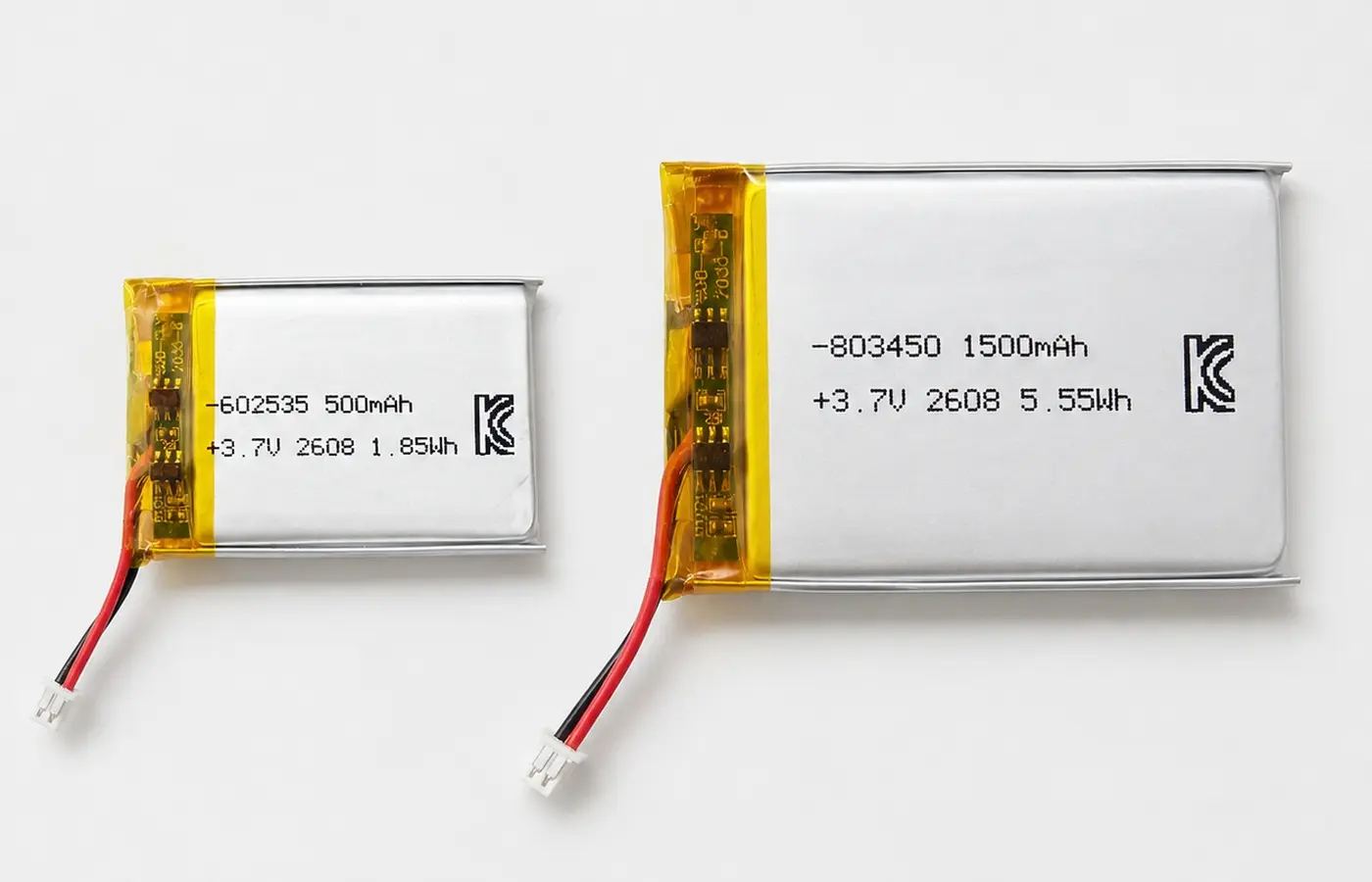

HSS-koon ja energian vertailu: 602535 500mAh / 1,85Wh vs. 803450 1500mAh / 5,55Wh. Kolme kertaa nimellisenergia ei takaa kolminkertaista laitteen käyttöaikaa. Tämä vertailu on hyödyllinen tuotesuunnittelussa, koska se osoittaa, miksi kaksi akkua samassa 3,7 V arkkitehtuurissa voivat palvella hyvin erilaisia ​​laitteita. 500 mAh:n muoto suosii pienempiä onteloita ja pienempää massaa, kun taas 1500 mAh:n formaatti tarjoaa enemmän energiavarastoa, kun tuote kestää lisää paksuutta ja jalanjälkeä. HSS voi käyttää laitteen ajonaikaista tavoitetta ja onkalopiirustusta määrittääkseen, mikä suunta on sopivampi.

Valintapiste

602535 500 mAh

803450 1500mAh

Nimellinen energia

1,85 Wh

5,55 Wh

Solumuoto

~6×25×35 mm

~8×34×50 mm

Paras istuvuus

pienempi onkalo / kevyempi laite

pidempään käytettävä kompakti laite, jossa on enemmän tilaa

Keskeinen vaihtokauppa

vähemmän energiavarastoa

suurempi paksuus/jalanjälki

Tarkista 803450 3,7 V 1500 mAh LiPo-akun käyttöaika ja huippukuormitus ja varmista sitten, että 8 mm:n luokan pussi ja PCM/liitinkuori sopii laitteeseen. Akussa tulee olla riittävästi jatkuvaa ja huippuvirran marginaalia todelliselle tuotteelle, ei vain tarpeeksi nimellisenergiaa. Moottorit, lämmittimet, langattomat lähettimet ja toimilaitteet voivat luoda lyhyitä suurvirtatapahtumia, jotka on tarkistettava valitun solun ja PCM:n suhteen. Kun sähköprofiili on hyväksyttävä, valmis 8 mm:n luokan pussikokoonpano, johdot ja liitin voidaan validoida mekaanisen suunnittelun mukaan.


Suojaus, liitin ja OEM-integraatio

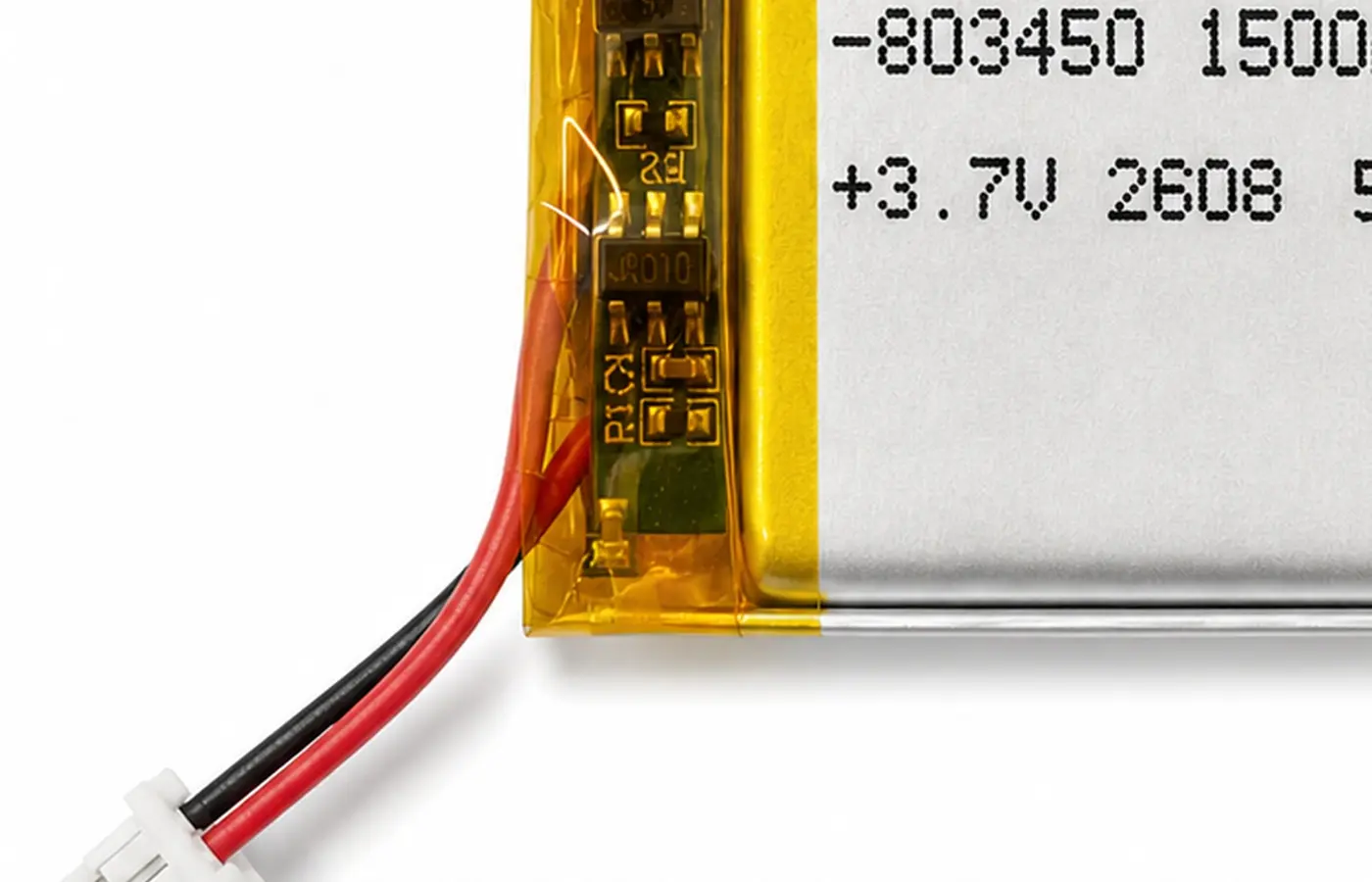

1500 mAh:n LiPo-akku PCM:llä lisää suojaa, mutta lataus-, purkaus- ja ylivirtarajat riippuvat valitusta kennosta ja kortista. Kortti ei tee jokaisesta kokoonpanosta sähköisesti identtisiä, koska lataus-, purkaus- ja ylivirtarajat riippuvat valitusta kenno- ja PCM-suunnittelusta. Siksi HSS tarvitsee laitteen tasaisen ja huippukuorman yhdessä latausprofiilin kanssa ennen suojauskonfiguraation viimeistelyä. Tämä on erityisen tärkeää kannettavissa laitteissa, joissa langaton tietoliikenne yhdistyy moottoreiden, lämmittimien tai näyttöjen kanssa.

Liittimellä varustetun 803450-akun on vastattava laitteen kotelon, jakovälin, napaisuuden, johdon ja johdon pituutta laitteen piirustuksessa tai alkuperäisessä akussa. Liittimen yhteensopivuus tulee varmistaa laitteen piirilevyltä, liitinpiirroksesta tai alkuperäisestä akusta pelkän ulkonäön sijaan. Johdon mitta ja johtimen pituus vaikuttavat myös reititykseen ja jännitehäviöön, kun taas langan ulostulo voi muuttaa valmiin pakkauksen kirjekuorta. Näiden yksityiskohtien jäädyttäminen mallipiirustukseen auttaa OEM-asiakkaita pitämään massatuotantokokoonpanon yhdenmukaisena hyväksytyn prototyypin kanssa.

3.7V 1500mAh LiPo Battery3.7V 1500mAh LiPo Battery

OEM-muuttuja

Miksi sillä on merkitystä

Hyväksyntäsyöttö

PCM / virtaraja

suojaa solua ja määrittää käytettävän kuormitusverhokäyrän

laite vakaa + huippuvirta

Liitin / napaisuus

estää yhteensopimattoman tai käänteisen asennuksen

PCB tai alkuperäinen akkukuva

Johdon/johdon pituus

vaikuttaa reititykseen ja jännitehäviöön

onkalo + valjaat reitti

Valmis kirjekuori

PCM ja johdotukset voivat lisätä pituutta solukoodin yli

akkutilan piirustus

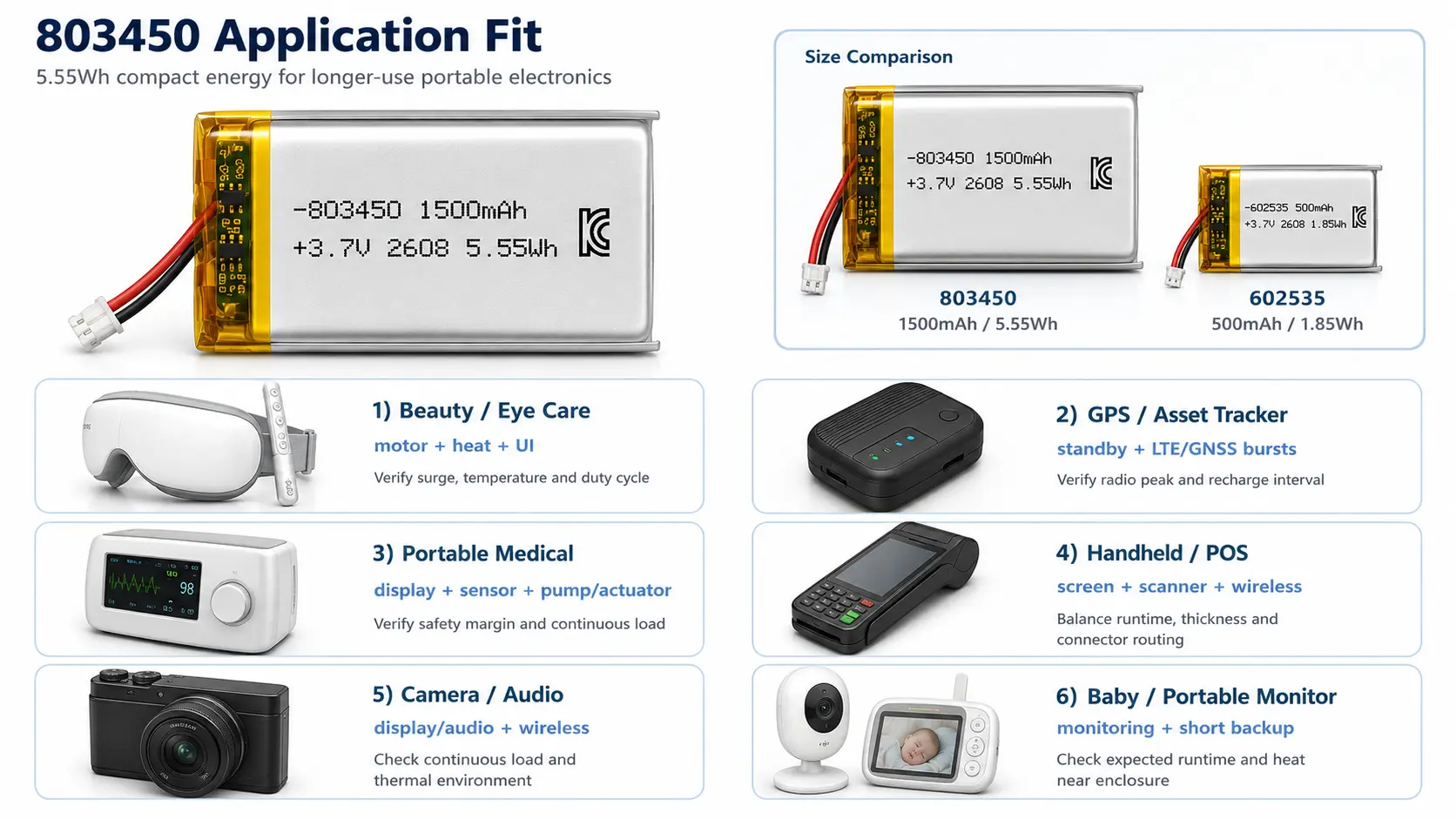

Sovellussovitus: Missä 803450 lisää arvoa

803450-litiumpolymeeriakku sopii pienikokoisiin laitteisiin, jotka tarvitsevat enemmän energiaa kuin pienemmät puettavat kennot ja pysyvät 1S 3,7 V:n arkkitehtuurissa. Sen 5,55 Wh:n energialuokka voi olla arvokas kauneuslaitteissa, seurantalaitteissa, kannettavissa lääketieteellisissä tuotteissa, käsipäätteissä ja valvontalaitteissa, joissa pidempi käyttö latausten välillä parantaa käyttökokemusta. Sovelluksen sopivuus riippuu kuitenkin edelleen todellisesta kuormitusprofiilista, lämmöntuotannosta, lataustaajuudesta ja akun tilasta. Siksi HSS sijoittaa 803450:n enemmän energiaa käyttäväksi kompaktiksi alustaksi yleisakun sijaan jokaiselle 3,7 V:n laitteelle.

3.7V 1500mAh LiPo Battery

Sovelluksen valinnan tulee alkaa todellisesta tehokuviosta, huippukuormasta, lataustaajuudesta ja käytettävissä olevasta akun tilasta. Tuotteella, jolla on pitkä valmiustila ja lyhyt radiopurske, on erilainen akun tarve kuin laitteilla, jotka käyttävät moottoria tai lämmitintä useita minuutteja. Erottamalla keskimääräisen energiantarpeen huippuvirrankulutuksesta asiakkaat voivat välttää akun ylimitoituksen käyttöaikaa varten ja unohtaa nykyisen suorituskyvyn, joka itse asiassa määrää suorituskyvyn.

Sovellus

Power Pattern

Miksi 5,55 Wh auttaa?

asiakkaiden on vahvistettava

Kauneus / Näönhoito

moottori tai lämpö + käyttöliittymä

enemmän energiareserviä pidempiä hoitokertoja varten

lämmittimen/moottorin ylijännite, pintalämpötila, käyttösuhde

GPS / Asset Tracker

valmiustila + LTE/GNSS-purskeet

pidentää latausväliä pienikokoisessa seurantalaitteessa

Lähetyshuippu, lepovirta, verkon käyttöjakso

Kannettava lääketieteellinen

anturi/näyttö + pumppu tai toimilaite

tukee pidempää mobiilikäyttöä, jos kaviteetti sen sallii

jatkuva virta, turvamarginaali, latausaikataulu

Kädessä pidettävä / POS / skanneri

näyttö + skanneri + langaton

tasapainottaa kannettavan koon vahvemman ajonaikaisen kohteen kanssa

näytön kuormitus, skannauspurskeet, Wi-Fi/LTE-kuorma

Kamera / kannettava ääni

näyttö/ääni + tallennustila/langaton

5,55 Wh sopii paremmin jatkuvaan käyttöön kannettavaan elektroniikkaan

jatkuva kuormitus, lämpösuunnittelu, latausnopeus

Vauvan / kannettava monitori

valvonta + langaton + lyhyt varmuuskopiointi

tarjoaa kompaktin ladattavan reservin pidempiä valvontaikkunoita varten

odotettu käyttöaika, kotelon lämpö, ​​lataustaajuus

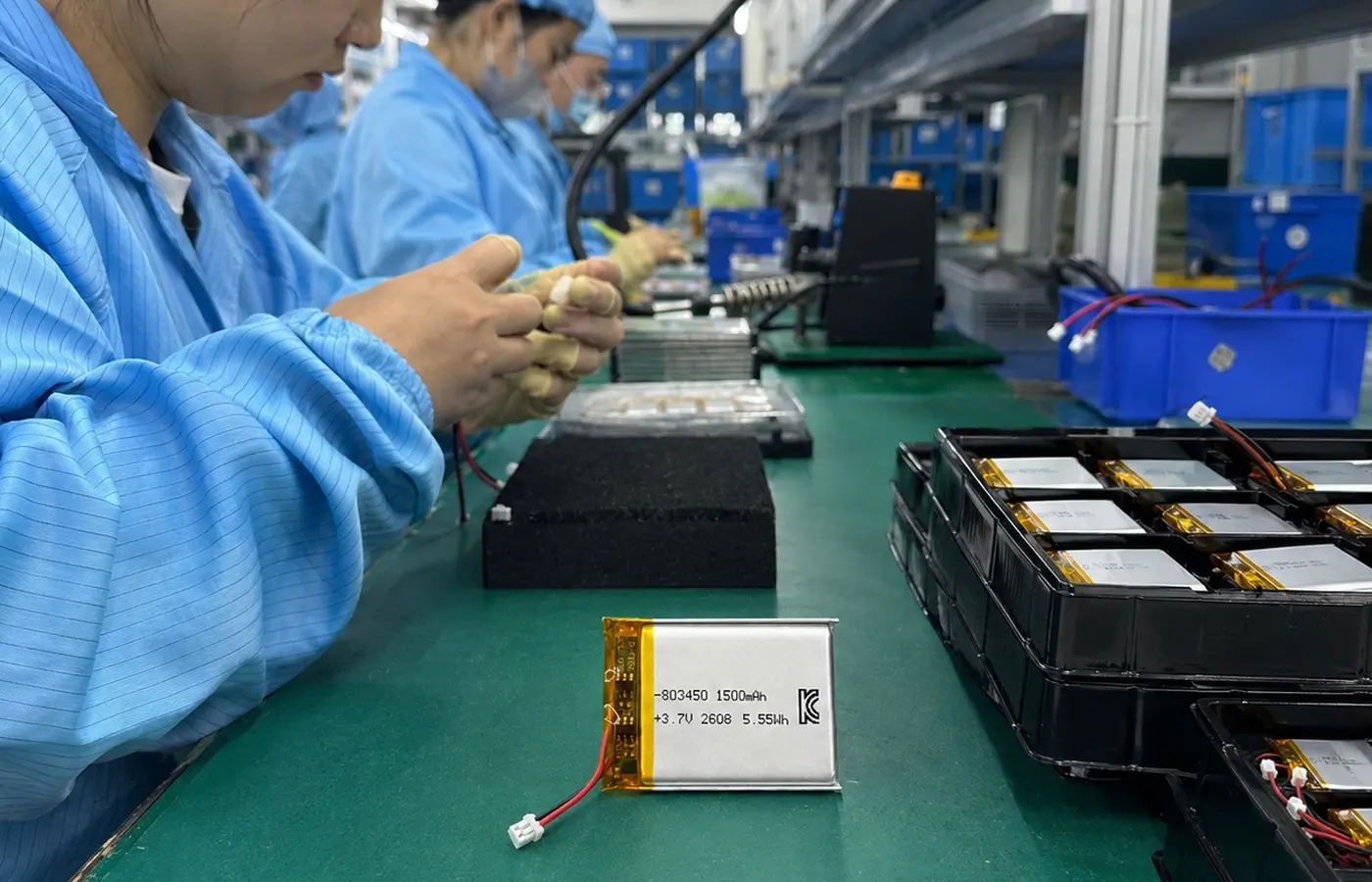

Tuotantotodistus, dokumentaatio ja OEM-tarjoukset

3.7V 1500mAh LiPo Battery3.7V 1500mAh LiPo Battery

Sertifiointi- ja dokumentointituki

Asiakirja / markkinat

Nykyinen todisteiden raja

Asiakaskohtaussääntö

KC / Korea

KC-merkki näkyy mukana toimitetussa HSS-näytteessä

varmenteen numero ja tarkka mallin laajuus on tarkistettava ennen SKU-tason vaatimista

UN38.3 / Kuljetus

julkisilla markkinoilla on mallikohtaisia ​​LP803450 3.7V 1500mAh UN38.3 raportteja

HSS:n tarkan lähetysasiakirjan on vastattava julkaistua tuotantomallia

MSDS / SDS

public 803450 3.7V 1500mAh turvallisuustiedot ovat olemassa

anna vain toimitettuun soluun/pakkaukseen sidottu asiakirja

RoHS / muu vaatimustenmukaisuus

markkinoiden 803450 toimittajat julkaisevat RoHS- tai siihen liittyvän asiakirjan

laajuus on tarkistettava ennen määrittämistä HSS 803450:een

asiakkaiden UKK

asiakkaiden kysymys

HSS-tekniikan vastaus

Tarkoittaako 803450, että valmiin pakkauksen koko on täsmälleen 8 × 34 × 50 mm?

Ei. Koodi kuvaa nimellistä solumuotoa; PCM, teippi, johdot ja liitin voivat lisätä valmiin pakkauksen pituutta.

Onko 1500mAh automaattisesti parempi kuin 500mAh?

Vain silloin, kun laite voi hyväksyä suuremman kirjekuoren ja todellinen käyttöaikatavoite oikeuttaa ylimääräisen energian.

Voiko HSS sovittaa liittimeni ja napaisuuden?

Kyllä. Lähetä laitepuolen liittimen kuva, nastan määritelmä, jako, napaisuus ja johdon pituusvaatimukset.

Mitä sovelluksia tulisi välttää tätä pakettia?

Suuren tyhjennyksen moottoreita, lämmittimiä tai RC/drone-kuormia ei pitäisi olettaa yhteensopivina ilman virran ja lämmön validointia.

LÄHETÄ LAITTEESI AKKUVAATIMUKSET

Jos haluat tarkistaa 803450 3,7 V 1500 mAh LiPo-akun sopivuuden, lähetä HSS Energylle kuorma, käyttöaika, latausprofiili, onkalo, liitin, napaisuus ja johdon pituus. Jos mahdollista, lähetä myös alkuperäinen akku- tai laitepuolen liitinkuva, tavoitenäytemäärä ja odotettu tuotantomäärä. Tämä antaa HSS:lle vahvemman perustan sähköisen konfiguraation, valmiin pakkauskuoren ja kaupallisen tuotannon vaatimusten yhteensovittamiseksi ennen tarjouksen viimeistelyä.
