3,7 V 500 mAh LiPo-akku

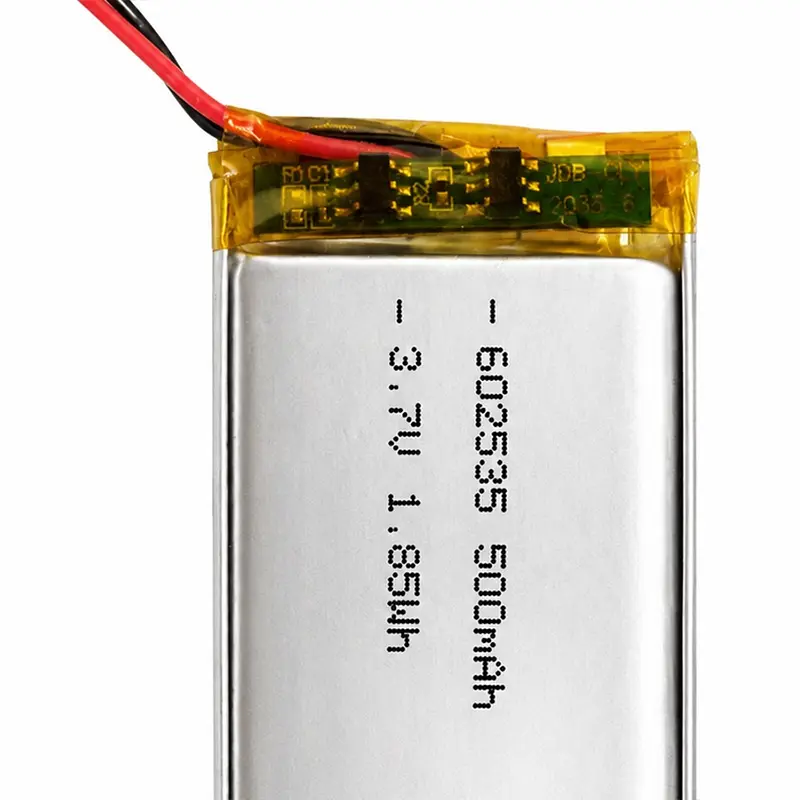

HSS Energy 3,7 V:n 500 mAh LiPo-akku on tilaa rajoitetulle elektroniikalle, joka käyttää 3,7 V:n ladattavaa yksikennolähdettä. Esimerkki näyttää suojapiirilevyn ja 2-johtimisen liittimen; loppuvirran, johdon, liittimen ja pakkauksen mitat ovat projektivahvistettuja. Tyypillisiä projekteja ovat puettavat laitteet, seurantalaitteet, kauneuslaitteet ja muu kompakti elektroniikka, jossa paksuudella ja liittimien reitityksellä on yhtä suuri merkitys kuin kapasiteetilla. Valmis akku on suurempi kuin nimellinen kennokoodi, kun suojalevy, teippi, johdot ja liitin ovat mukana, joten laitteen onkalo ja huoltoreitti tulee varmistaa piirustuksen tai alkuperäisen akun perusteella. Tämä projektipohjainen lähestymistapa antaa OEM-ostajille realistisemman pakkauskuoren ja liitinmäärittelyn tuotantoa varten.

Sähköinen identiteetti ja näytemitat

602535 muoto

602535 LiPo -akku käyttää 6 × 25 × 35 mm:n nimelliskennomuotoa ja varastoi 1,85 Wh. Mukana toimitettu valokuva vahvistaa 35,00 mm mitatun akselin. Nimellinen koodi on hyödyllinen varhaisessa mekaanisessa seulonnassa, mutta sitä ei pidä käsitellä lopullisena valmiina pakkauskokona. PCM-asento, kielekkeen rakenne, eristys, johdon ulostulo ja liittimen runko voivat kaikki laajentaa yhden tai useamman ulottuvuuden. Kompakteissa laitteissa jopa muutama millimetri voi vaikuttaa kokoonpanopaineeseen tai kotelon sulkeutumiseen, joten HSS haluaa validoida koko paketin todellisen akun ontelon suhteen.

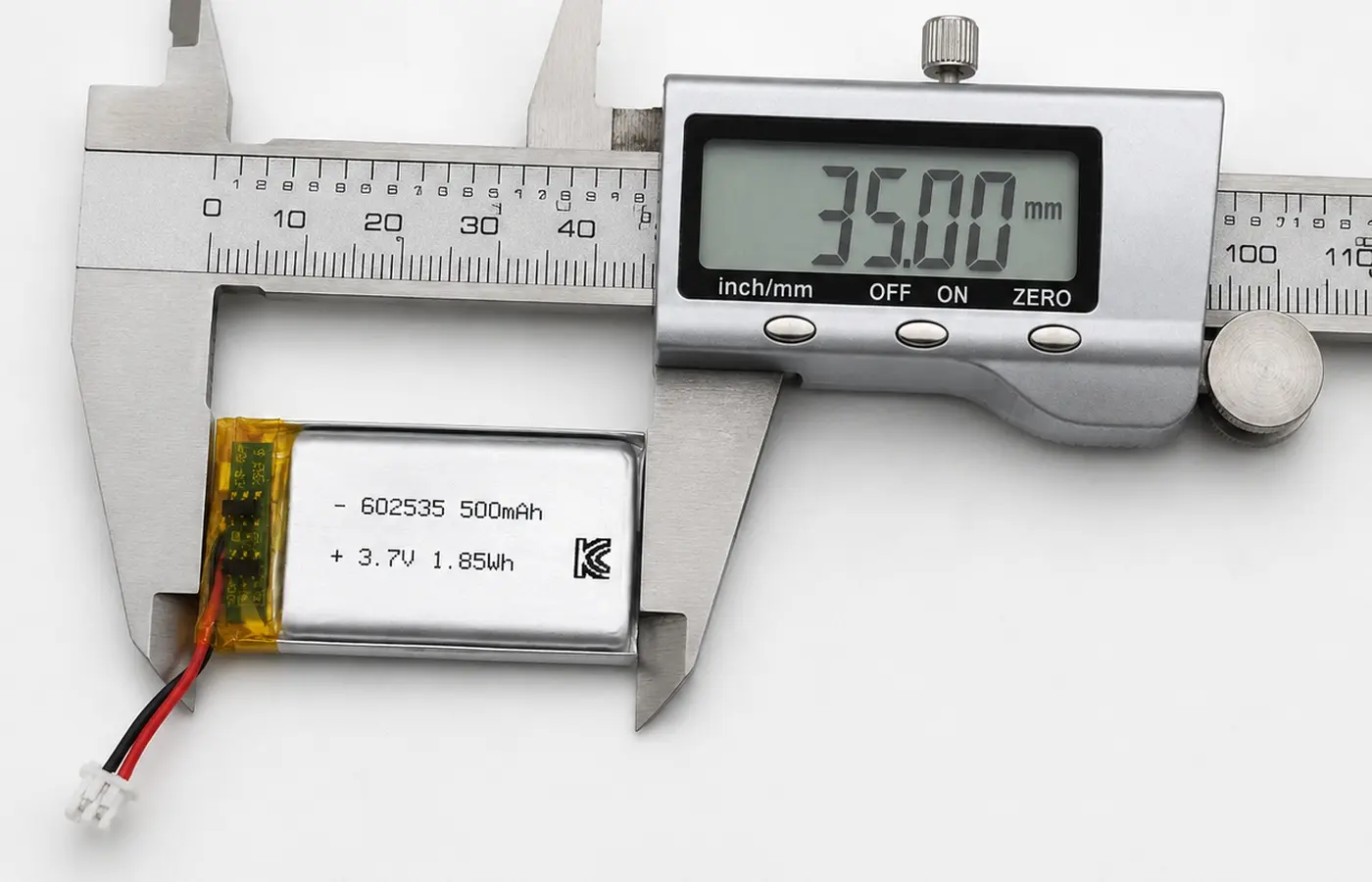

Toimitettu mittatodistus: 35,00 mm mitatulla akselilla. Lopullisten valmiin pakkauksen mittojen tulee sisältää PCM, johdot ja liitin. Tämä mittaus tukee solumuodon viittausta toimitetussa näytteessä, kun taas muut mitat ja lopullinen kirjekuori vaativat vielä projektin vahvistuksen. Toistuvassa OEM-tilauksessa hyväksytyssä piirustuksessa on erotettava nimellinen pussikennorunko ja valmis akkukokoonpano, jotta osto-, suunnittelu- ja tuotantotiimit käyttävät samaa mittaviittausta.

Suojaus-, lataus- ja latausprofiili

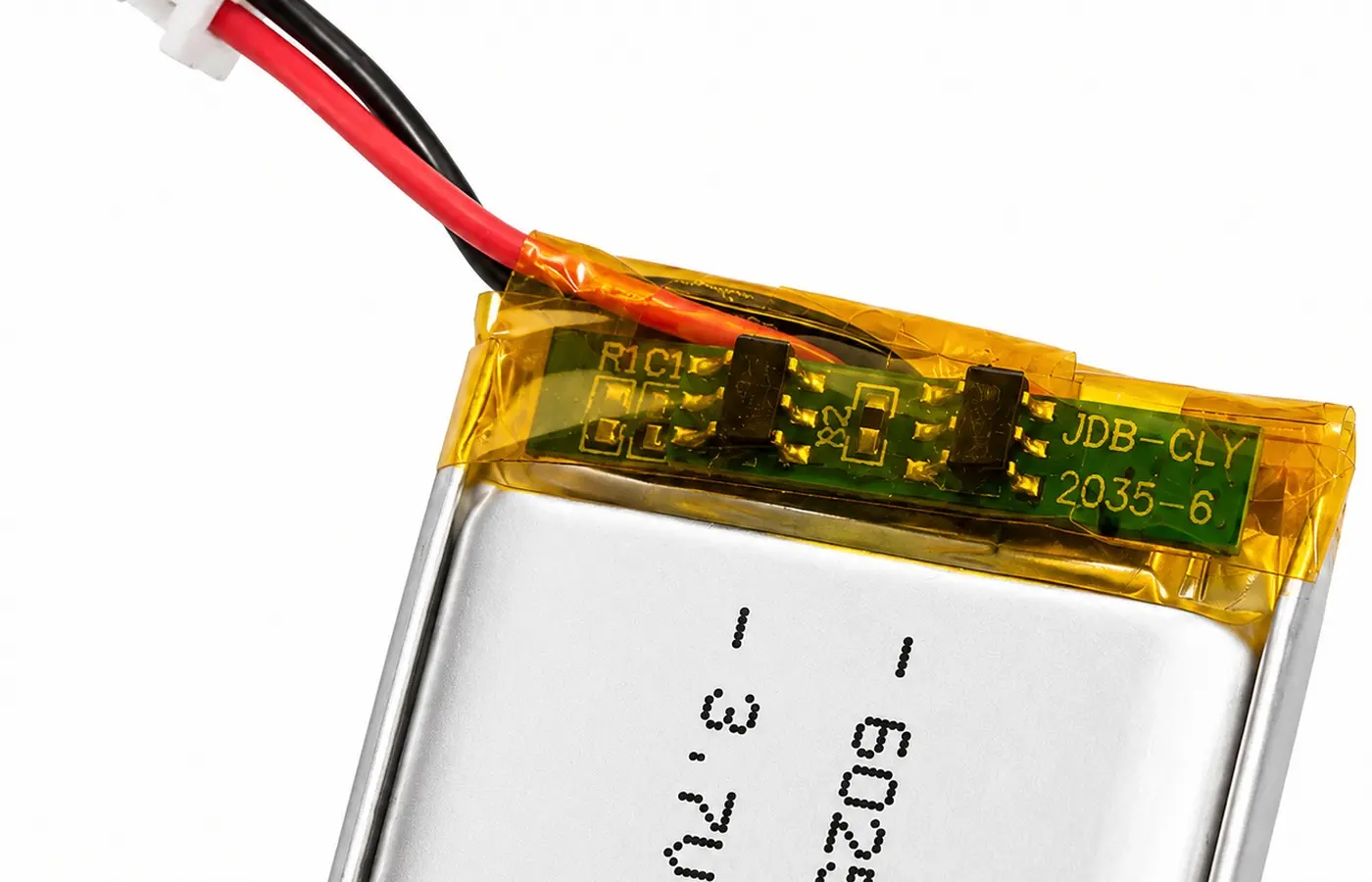

500 mAh:n LiPo-akku PCM:llä lisää suojalaitteistoa, mutta kynnykset ja virtakyky riippuvat valitusta solusta ja kortista. PCM voi tarjota tärkeitä akun suojaustoimintoja, mutta sen todelliset kynnykset ja virtakyky määräytyvät valitun solun, kortin ja projektin asetuksista. Ostajien on siksi annettava tiedot keskimääräisestä kuormituksesta, huippukuormasta ja latauksesta ennen kuin he olettavat, että näyte tukee moottoria, lämmitintä tai radiopursketta. Näin HSS voi valita sopivan suojaratkaisun sen sijaan, että se käsittelisi jokaista 500 mAh:n akkua sähköisesti identtisenä.

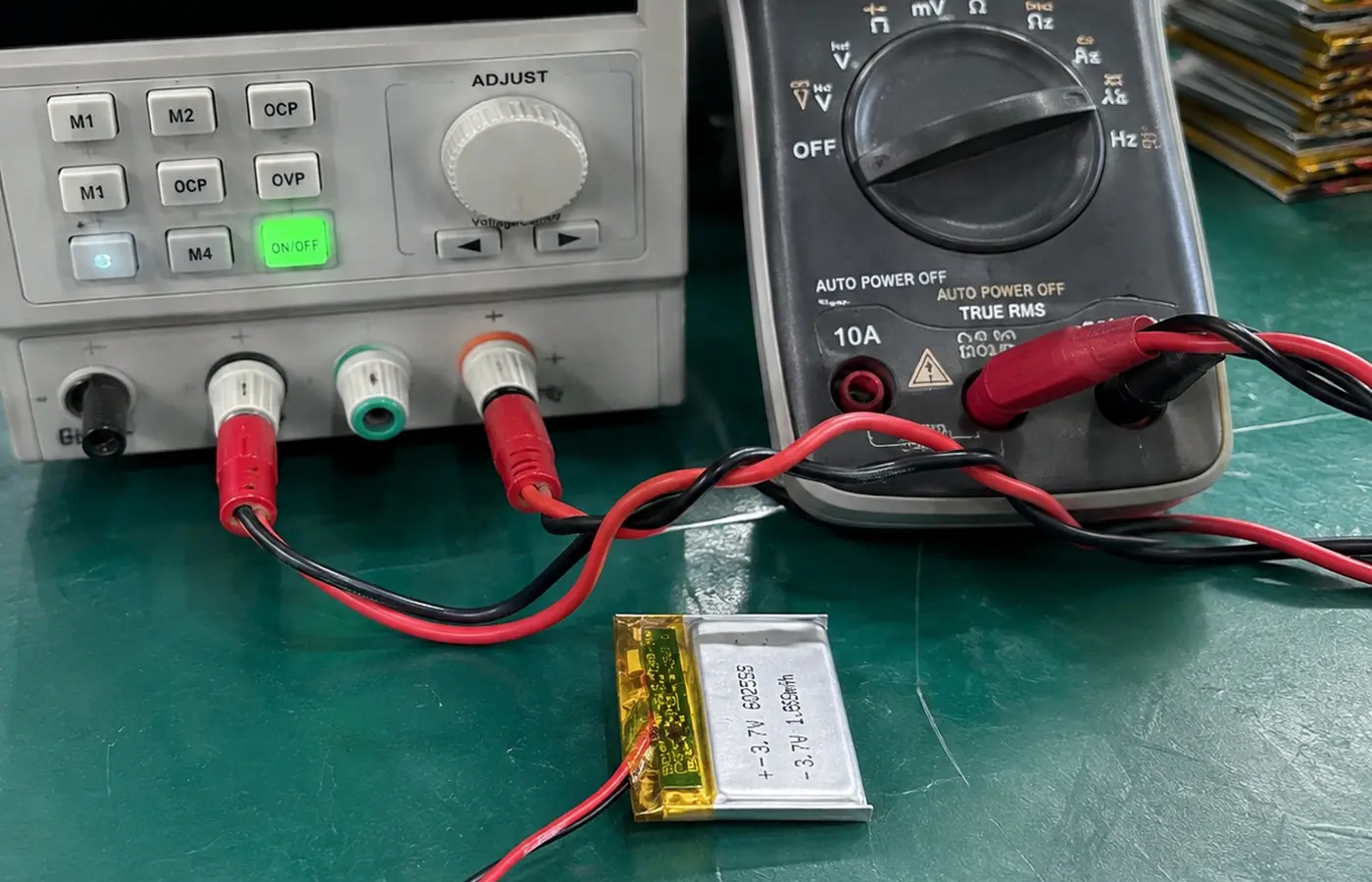

Mukana sähkötarkistuskuva. 4,20 V:n kokoonpano on yhdenmukainen 1S LiPo -latauskaton kanssa; näyttövirta on testitodiste, ei yleinen HSS-tuoteluokitus.

Valintaraja

3,7 V:n 500 mAh:n LiPo-akku sopii parhaiten matalalle tai keskimääräiselle kuormitukselle. radiopurskeet, moottorit, lämmittimet ja toimilaitteiden huiput on tarkastettava ennen hyväksyntää. 1,85 Wh:n energialuokka toimii hyvin, kun laite viettää suuren osan ajastaan ​​valmiustilassa tai käyttää kohtalaista elektronista kuormitusta, mutta lyhyet korkeavirtatapahtumat voivat silti hallita akun suunnittelua. GPS/LTE-lähetys, tärinämoottorit, pumput ja lämmittimet tulee tarkistaa valitun solun ja PCM:n suhteen. Ostajille, jotka vertaavat useita pussikennojen kokoja, todellinen käyttömäärä on yleensä parempi valintasyöttö kuin pelkkä kapasiteetti.

Liitin, johto ja OEM-integraatio

Liittimellä varustetun akun 602535 napaisuuden, pistokkeen kotelon, jakovälin, johdon ja johdon pituuden tulee olla samat. näyte käyttää punaisia/mustia johtoja ja pientä valkoista 2-nastaista pistoketta. Liittimen sovittaminen edellyttää myös kotelon perhettä, jakoväliä, nastan asentoa, langan mittaa ja johdon pituutta, jotta ne sopivat laitepuolen malliin. Visuaalisesti samanlainen 2-nastainen liitin voi silti olla yhteensopimaton, jos napaisuus tai väli on erilainen. Lähikuvan, piirilevypiirustuksen tai alkuperäisen akkunäytteen toimittaminen antaa HSS:lle mahdollisuuden vahvistaa käyttöliittymän ennen kuin asiakas saa prototyypin.

Liittimen ja johdon määrityspolku

602535 3,7 V 500 mAh LiPo-akun liittimen hyväksynnän tulee noudattaa laitepuolen piirustusta tai alkuperäistä akkumallia. Kun liitin on vahvistettu, johdon reitti, johdon pituus ja PCM-asento voidaan jäädyttää valmiiseen pakkauspiirustukseen. Tämä on erityisen arvokasta sopimusvalmistajille ja OEM-ostajille, koska se vähentää vaihtelua näyte- ja massatuotannon välillä ja antaa kokoonpanoryhmille toistettavan käyttöliittymäviitteen.

Sovellussovitus: Missä 602535 on järkevää

602535 litiumpolymeeriakku sopii seurantalaitteille, puetettaville laitteille, älylukkoille, kauneuslaitteille ja muulle kompaktille elektroniikalle, kun todellinen tehoprofiili on vahvistettu. Näillä sovelluksilla on yhteinen tarve pienelle ladattavalle formaatille, mutta niiden latauskuviot ovat hyvin erilaisia. Seurantalaite voi viettää suurimman osan ajastaan ​​unessa ja lähettää sitten suurella huippuvirralla, kun taas kauneuslaite voi käyttää moottoria tai lämmitintä ajoittain. Siksi HSS arvioi sovelluksen sopivuuden todellisen kuorman, lataustaajuuden, lämpöolosuhteiden ja käytettävissä olevan ontelon perusteella sen sijaan, että käyttäisi laajaa yhteensopivuusvaatimusta.

Application Fit Lens

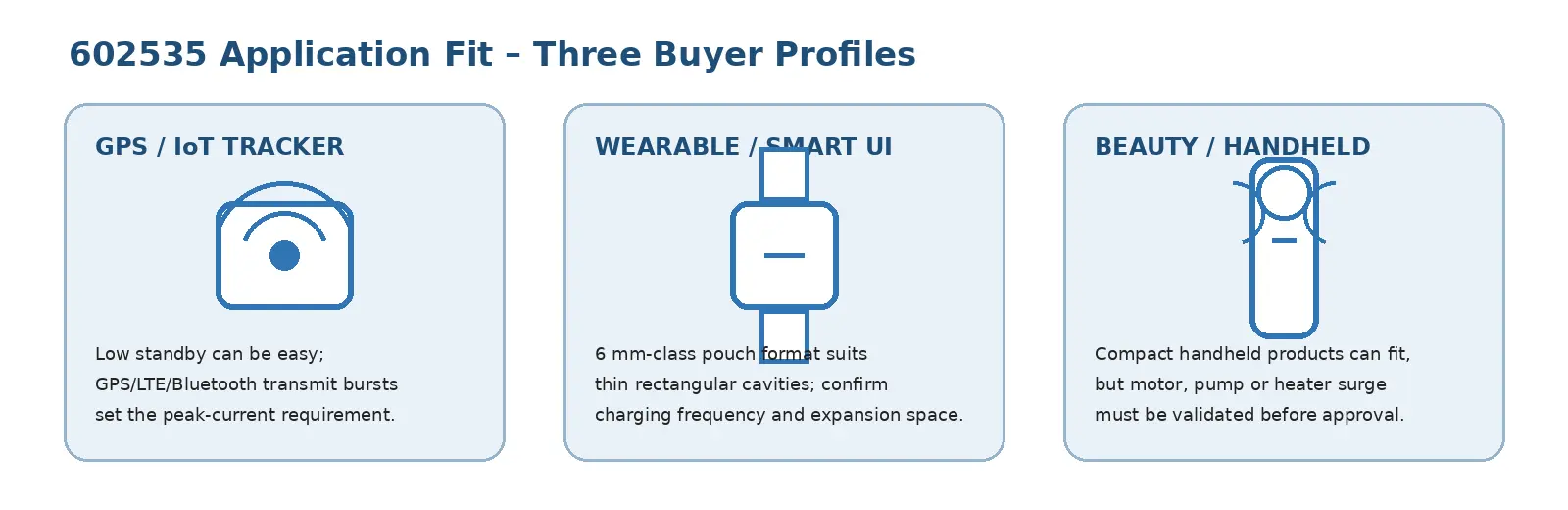

Sovellussopiva visuaalinen: valitse toimintasuhde, huippukuorma, latauskäyttäytyminen ja laitteen ontelo pelkän kapasiteetin sijaan.

Ostajan päätös: älä valitse 602535:tä pelkästään kapasiteetista droneille, RC-ajoneuvoille tai paljon kuluttavia moottorilaitteita varten. Vahvista ensin todellinen huippuvirtaprofiili. Nämä sovellukset voivat vaatia huippuvirtoja, jotka ylittävät sen, mitä pieni pussikenno ja PCM on suunniteltu toimittamaan. Jos asiakas harkitsee suuremman virrankulutuksen laitetta, HSS:n tulee ensin tarkistaa mitattu virtaprofiili ja lämpötilakäyttäytyminen ja suositella eri solumuotoa, jos 602535-alustalla ei ole riittävästi marginaalia.

Tuotantotodistus, FAQ & OEM RFQ

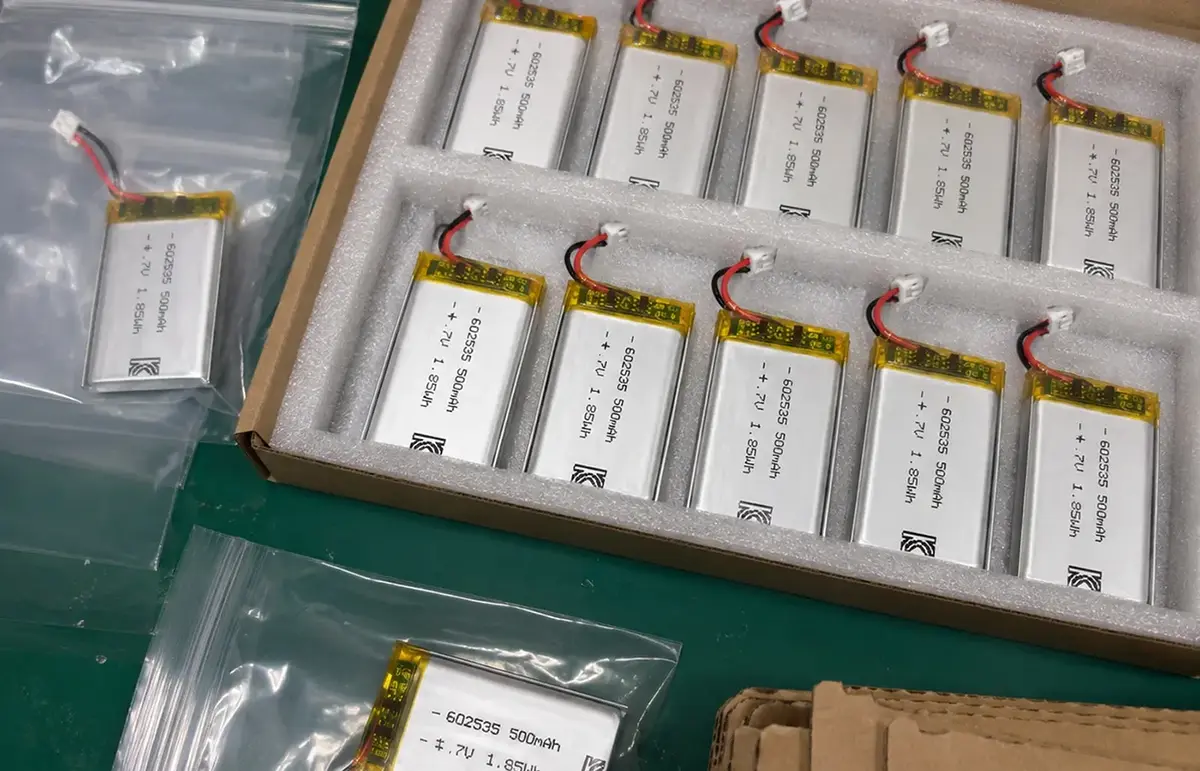

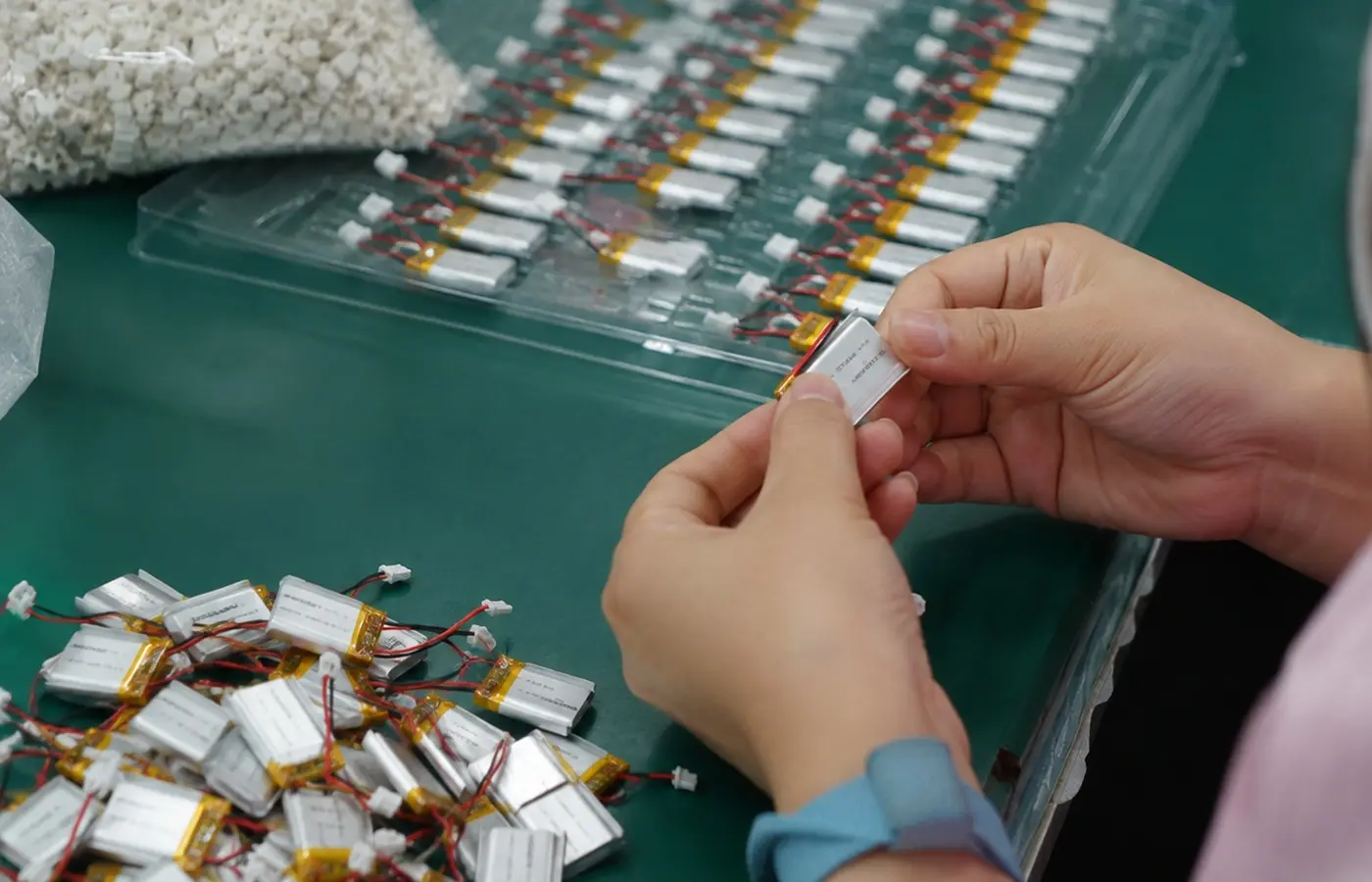

Mukana toimitettu eräkäsittelykuva: valmiit 602535 kennot suojalevyllä, johdoilla ja liittimellä pakkaamista varten. Kuva on hyödyllinen tuotantokontekstin todisteena, koska se näyttää käsiteltävän valmiin akkukokoonpanon tyypin, mutta sitä ei saa käyttää viittaamaan tiettyyn vahvistamattomaan testitulokseen tai sertifiointiin. Toistuvissa OEM-tilauksissa etiketin, napaisuuden, liittimen, sähkötarkistuksen ja pakkaustavan tulee noudattaa hyväksyttyä projektispesifikaatiota.

Sertifiointi- ja dokumentointituki

Ostajan UKK

LÄHETÄ LAITTEESI AKKUVAATIMUKSET

Jos haluat tarkistaa 602535 3,7 V 500 mAh LiPo-akun sopivuuden, lähetä HSS Energylle laitteen kuormitus, latausprofiili, onkalo, liitin, napaisuus, johdon pituus ja käyttösuhde. Jos saatavilla, liitä mukaan alkuperäinen akkunäyte tai laitepuolen liitinkuva sekä näytemäärä ja odotettu vuotuinen kysyntä. Nämä tiedot auttavat HSS:ää tarkistamaan sekä teknisen sopivuuden että toistuvan tuotannon vaatimukset ennen tarjouksen laatimista.
