6S 4200mAh FPV-akku

FPV racing pack -kokoonpano

HSS Energy 6S 4200 mAh FPV Akun tilaussuunnittelu alkaa kilpa-alustasta. Kiihtyvyys ja jatkuva kaasu asettavat pakkaukselle erilaisia ​​vaatimuksia. Vertaa odotettua virtaa kierroksen aikana molempiin purkausrajoihin ja arvioi sitten valitun lentokoneen rungon asennettu massa ja painopiste.

Kapasiteetin ja energian suunnittelu

4 200 mAh:n FPV-akku tarjoaa määritellyn kapasiteetin FPV-istunnon suunnittelua varten. Sen 93,24 Wh nimellisenergia on 22,2 V:n ja 4,2 Ah:n tulo. Käyttökelpoinen lennon kesto riippuu tehontarpeesta ja laskeutumiseen varatusta reservistä; määrittää ne valituille ilma-aluksille sen sijaan, että arvioisit keston pelkästään kapasiteetin perusteella.

Sähköiset tiedot

Lataus- ja käyttöolosuhteet

Tässä 22,2 V:n FPV-akussa nimellisjännite ei ole latauksen päätepiste. Valitse latauslaite ja hyväksytty latausprofiili, jotka noudattavat 25,2 V:n katkaisua. Ilmoitettu 12,6 A arvo on suurin latausvirta, ei oletusasetus jokaiselle kaapelille tai laturilla.

Aseta ilma-aluksen varoitukset ja laskeutumisvaraus käyttämällä vahvistettua järjestelmän toimintaa kuormituksen alaisena; purkamisen katkaisu ei ole suositeltu laskeutumishälytys. Jakson käyttöikä riippuu lataus- ja purkausolosuhteista ja kapasiteetin säilyvyyskriteeristä. Sovi testipohja, kun käytät hankinnassa 200 syklin viitettä; se ei ole takuuaika.

Rungon kuori ja asennusvälys

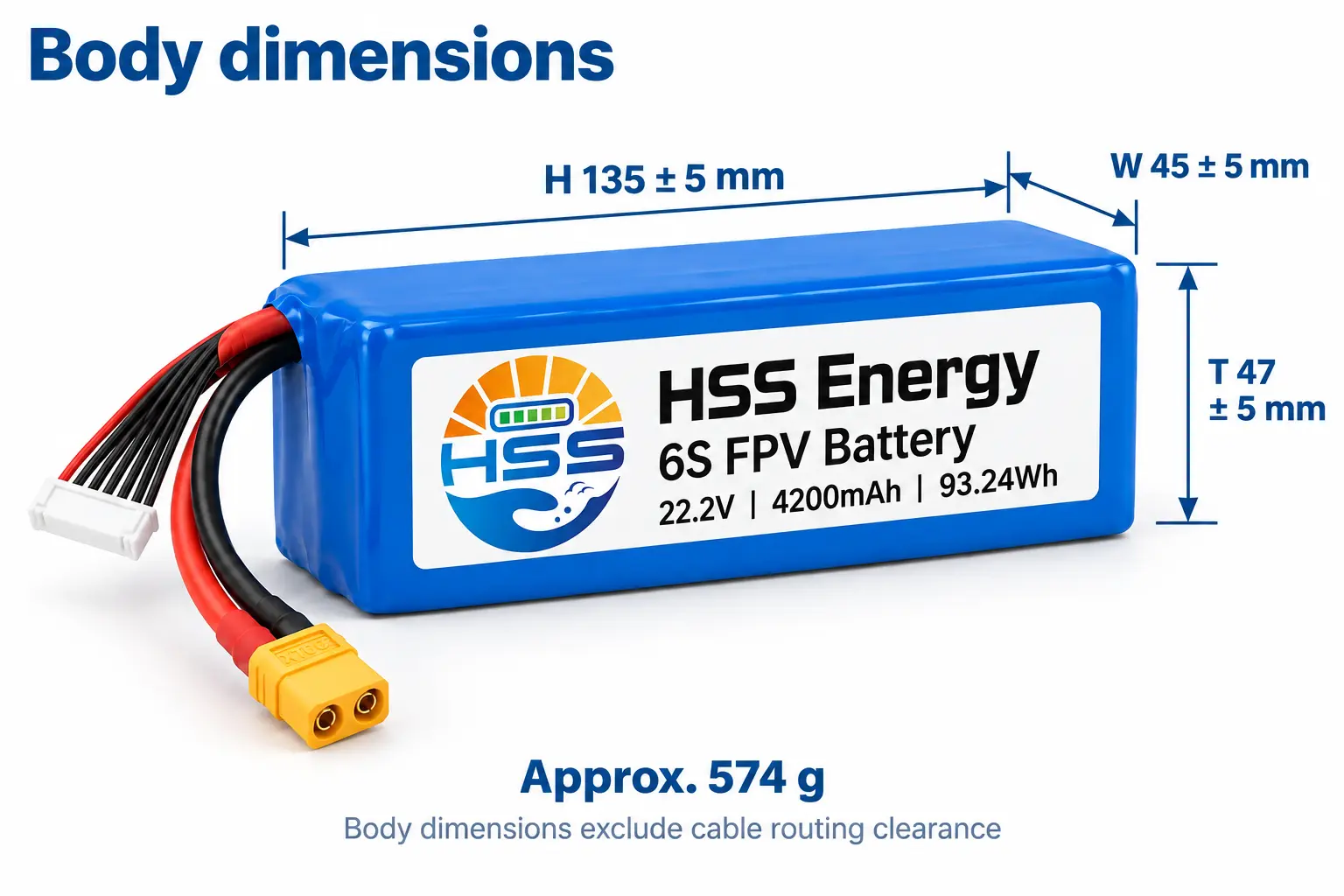

Mittakuva • Rungon koko ja likimääräinen paino

H ilmaisee rungon 135 mm:n akselin, myös silloin, kun pakkaus asetetaan vaakasuoraan. Ota huomioon ilmoitetut toleranssit ja ylimääräinen johtoväli. Asennustuen tulee pitää runkoa kuormittamatta kaapelin ulostuloa.

Solun tyypin ja ulkopuolen tarkastukset

Tässä puolikiinteässä FPV-akussa on sininen lämpökutistuva ulkovaippa. Kennojen kemia ja ulkopinta ovat erillisiä ominaisuuksia: silmämääräinen tarkastus tarkastaa eristyksen, etiketin ja kaapelin ulostulon, kun taas sähköinen hyväksyntä vaatii mittauksia.

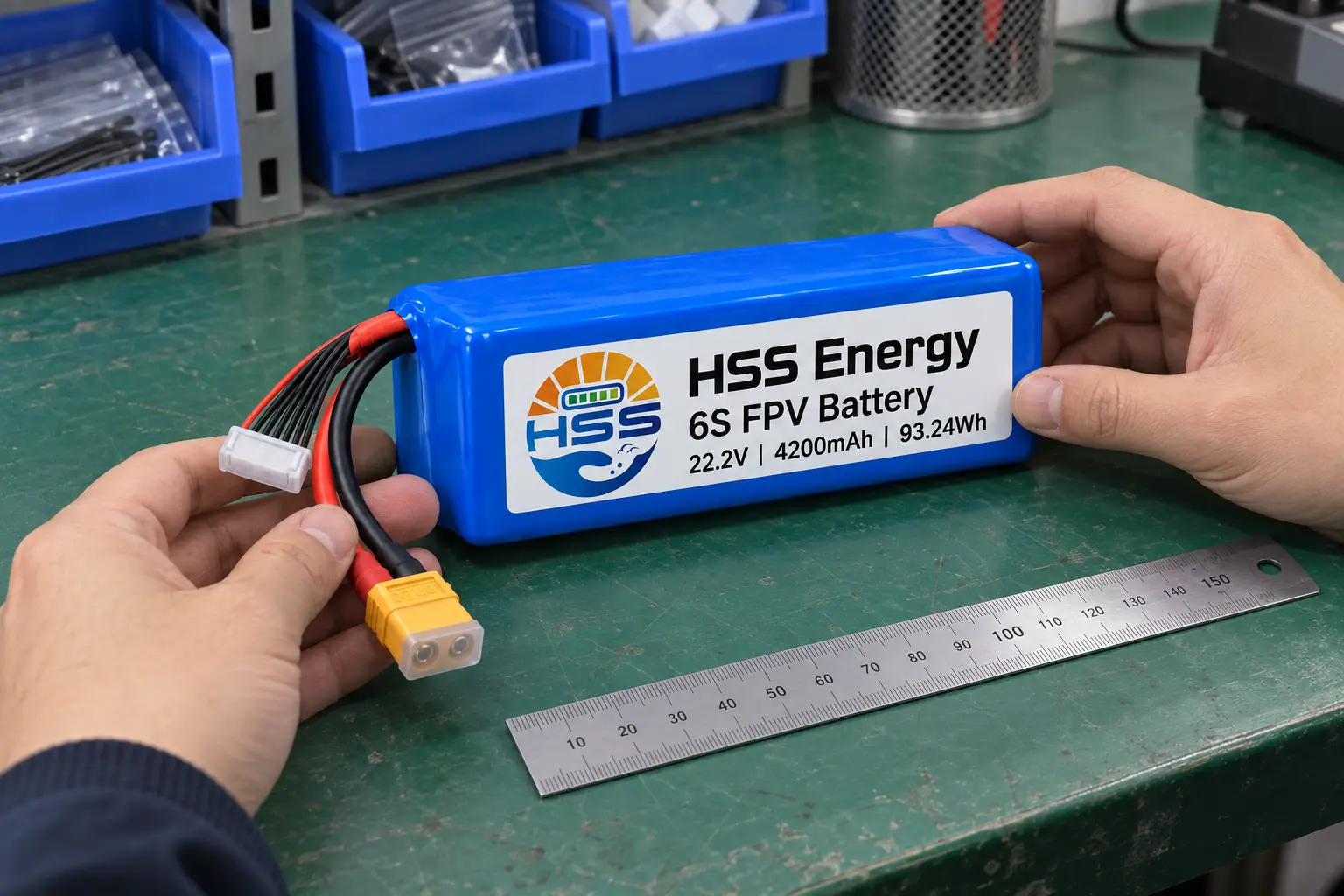

Prosessikuva • Ulkoinen tarkastus mittausohjaimella

Jatkuva kuormitus ja lyhyet huiput

6S 4200 mAh FPV-akulla on erilliset jatkuvan ja lyhytkestoisen purkausrajat. Kun arvioit 35C FPV-akkua, vertaa koko virtaprofiilia 147A jatkuvaan arvoon. 294A:n huippuluokitus on voimassa enintään kolme sekuntia; se ei määritä sallittua toistotiheyttä tai keskimääräistä kuormitusta.

Koko virtapolun on tuettava aiottua toimintaa. Määritä valitulle johdotukselle ja liitinjärjestelylle lämpökäyttäytyminen ja sallittu kuormitus ennen lentoa; valinnaiset referenssiosat eivät muodosta 147A tai 294A liitäntäluokitusta.

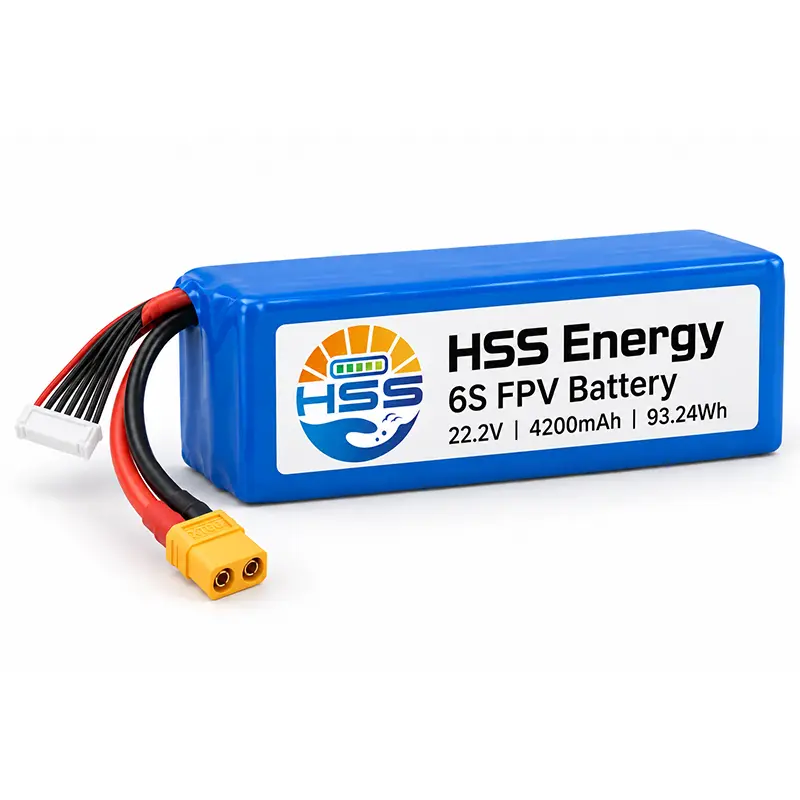

Pääliitin ja kaapelin reititys

Kuvassa oleva XT60-liitin on valinnainen referenssikokoonpano. Pääkaapeli ja liitin voidaan valita asennukseen sopivaksi. Määritä tilauspiirustukseen liitossuunta, napaisuus ja vedonpoisto.

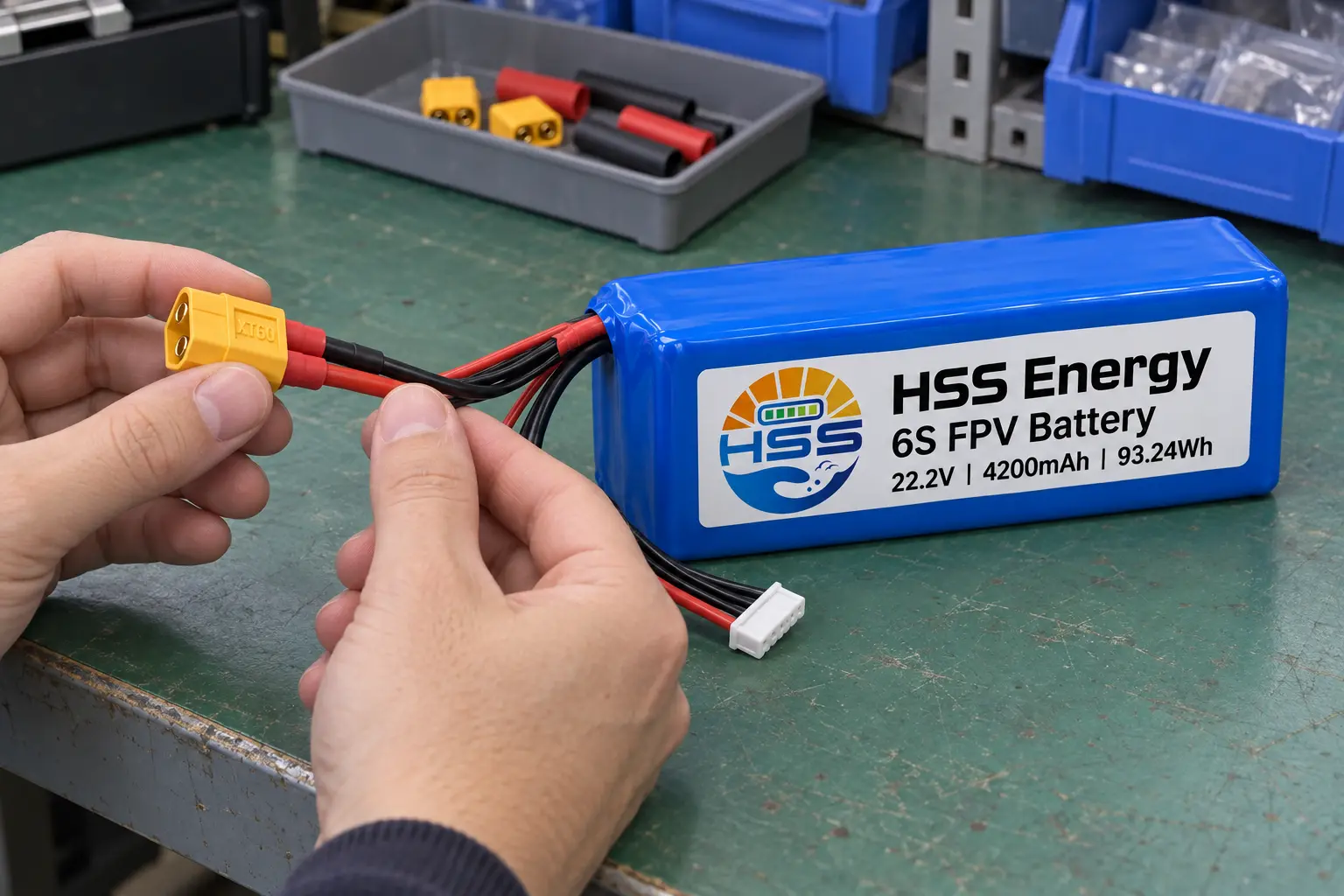

Prosessikuva • Liitinkotelo ja vedonpoiston tarkastus

Tarkasta kotelo vaurioiden varalta ja tarkista eristys johtimen ulostulossa. Jätä riittävästi reititysvaraa, jotta se voidaan irrottaa kotelosta ilman, että vedät kaapelin liitosta.

Kilpa-alustojen valinta

Valitse tämä 6S FPV -akku alustalle, jossa on tilaa ja massaa noin 574 g:n pakkaukselle. Arvioi kaasuvaste, kuormitettu jännite ja lämpötila aiotun istunnon aikana. Purkausarvot tukevat kuormituksen vertailua; ne eivät määrittele yhteensopivaa runkokokoa tai vahvista kelpoisuutta tiettyyn kilpaluokkaan.

Sähkötarkastukset ja tasapainovaljaat

Valinnainen tasapainojohtosarja on 22AWG, 60 mm, ja XH-7P-liitin, jossa on merkintä B0–B6. Vahvista sen kosketusjärjestys valittua latauslaitetta vasten ennen liittämistä.

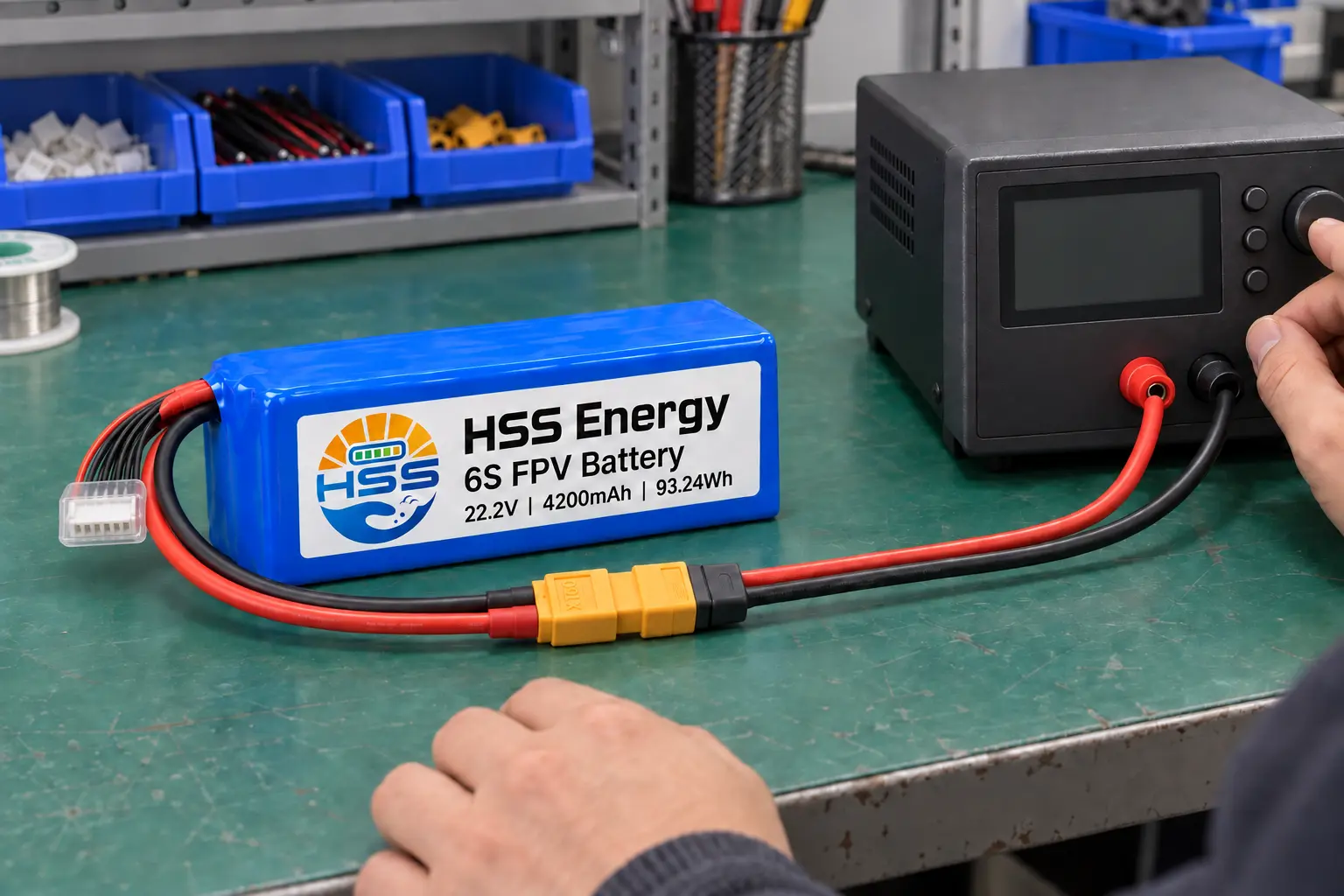

Prosessikuvaus • Pääpakkauksen jännitteen liitännän asetus

Kuvan kytkentä koskee paketin kokonaisjännitettä. Yksittäiset sarja-ryhmätarkastukset vaativat tasapainovaljaat. Pidä jännitteen tarkastus erillään kuormitustestauksesta ja kirjaa tulokset pakkauksen tunnistetietoihin.

Suojattu säilytys ja tunnistus

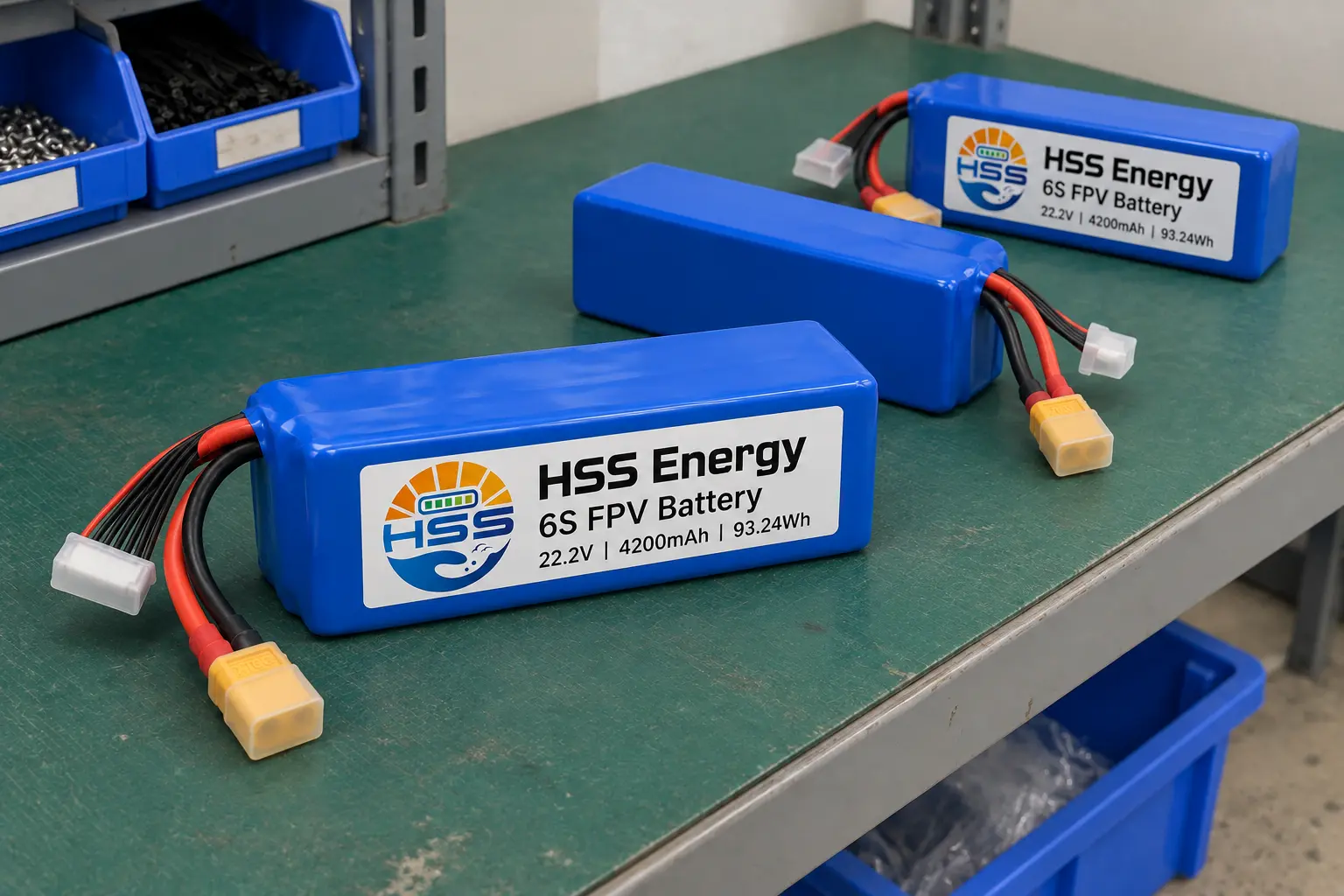

Prosessikuva • Irrotetut pakkaukset suojatussa vaiheessa

Pidä liittimet erikseen eristettyinä ja johdot kunkin pakkauksen säilytystilassa. Erota valmiit pakkaukset keskeneräisistä töistä, jotta tunnistaminen ja tarkastuksen tila pysyvät selkeinä. Tämä kohtaus näyttää varastoinnin, ei aktiivista ikääntymistä.

Pakkaus valitulle kokoonpanolle

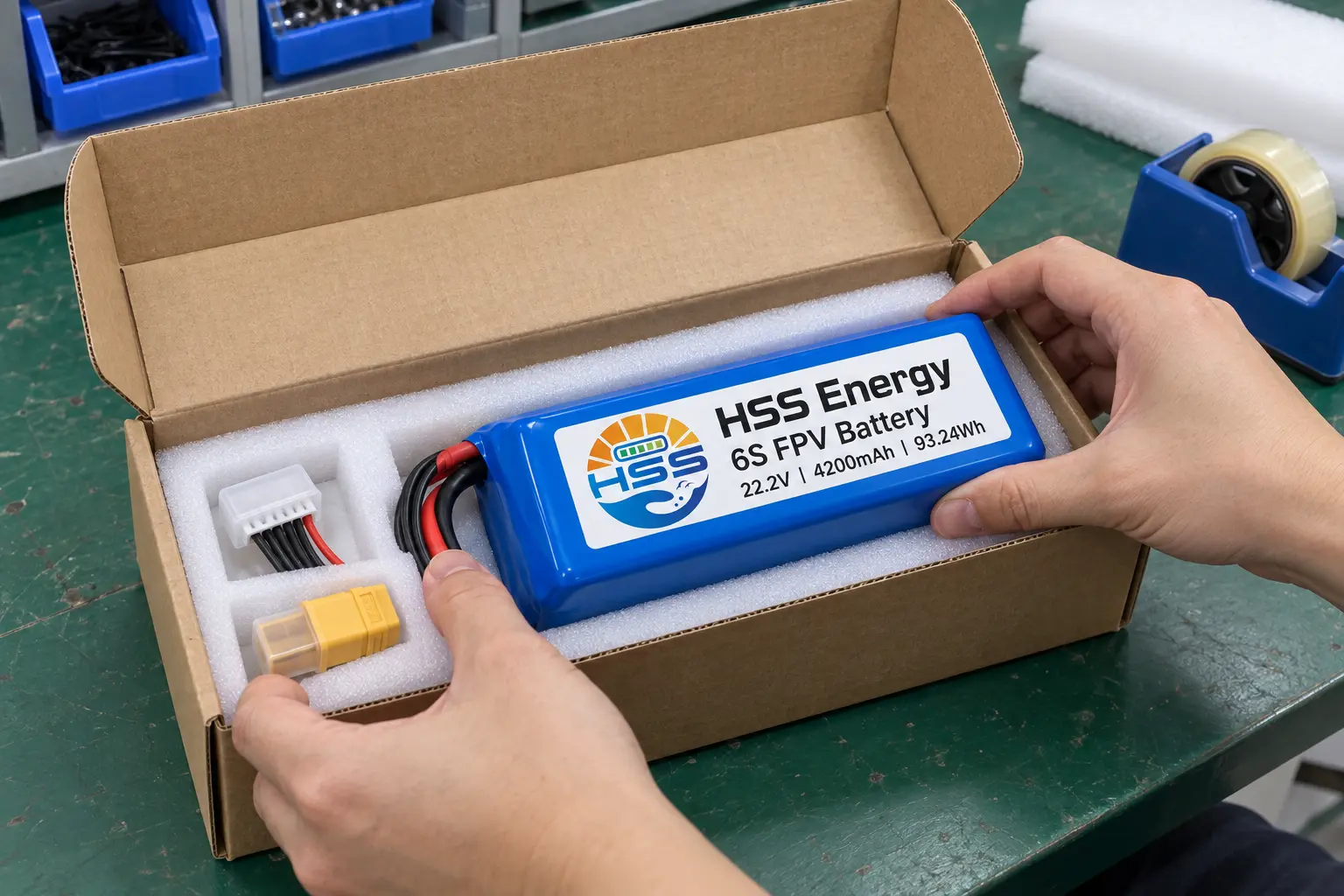

Pakkauksen kuva • Pehmustus ja erilliset liitinsyvennykset

Pakkaus räätälöidään asiakkaan tarpeiden mukaan. Pehmusteen tulee tukea pakkauksen runkoa jättäen tilaa valituille johtimille ja suojatuille liittimille. Tarkista ennen sulkemista, että mikään johto ei ylitä laatikon reunaa tai jää puristuksiin akun alle. Kuvassa oleva sisäosa ja laatikko ovat pakkausesimerkkejä, eivät kiinteästi toimitettua pakkausta.

FAQ

Voiko pakkaus korvata minkä tahansa akun, jossa on merkintä 6S

Ei. Sovita lentokoneen koko jännitealue, asennettu massa, rungon verhokäyrä ja validoitu virrantarve. Pelkkä sarjamäärä ei riitä.

Mitä näytearvioinnin pitäisi määrittää

Arvioi fyysinen kunto, tasapaino, johdon reititys ja suunniteltu kuormaprofiili todellisella alustalla. Määritä hyväksymiskriteerit ennen näytteiden vertailua tai toistuvien tilausten tekemistä.

Mitkä ovat tilaus- ja toimitusehdot

Pyydä tarjous valitulle kokoonpanolle ja määrälle. Vähimmäismäärä, näytteiden saatavuus, toimitusaika ja takuuehdot sovitaan tilaukselle sen sijaan, että niitä oletetaan tällä sivulla.

Mitkä kuljetusasiakirjat ovat voimassa

Pyydä asiakirjat, jotka koskevat tarkkaa akun kokoonpanoa ja kohdetta. Tämä sivu ei vaadi tiettyä todistusta, hyväksyttyä toimitusreittiä tai rahdinkuljettajan hyväksyntää.

HSS Energy 6S 4200 mAh FPV -akun tilauserittelyssä tulee yksilöidä asennuspiirustus, odotettu virta ajan mittaan, valitut liitännät ja pakkausjärjestely. Säilytä hyväksytty näytekokoonpano viitteenä myöhempien tilausten yhteydessä.
