8S 40000mAh Solid State UAV -akku

HSS Energy 8S 40Ah solid-state-alusta on tarkoitettu UAV-projekteihin, jotka tarvitsevat määritellyn 29,6 V:n sähköikkunan ja suuremman asennetun energialuokan kuin kompaktit 8S-paketit. Mukana toimitettujen teknisten tietojen mukaan latauskatto on 34,0 V, purkauskatkaisu 20,0 V, jatkuva purkaus 80,0 A ja maksimipurkaus 280 A. Nämä ovat pakettitason määrittelysyötteitä järjestelmän tarkistamista varten; lentokoneen teho riippuu edelleen propulsiokuormasta, virtatiestä, lämpöolosuhteista ja hyväksytystä liitännästä.

Tekniset tiedot

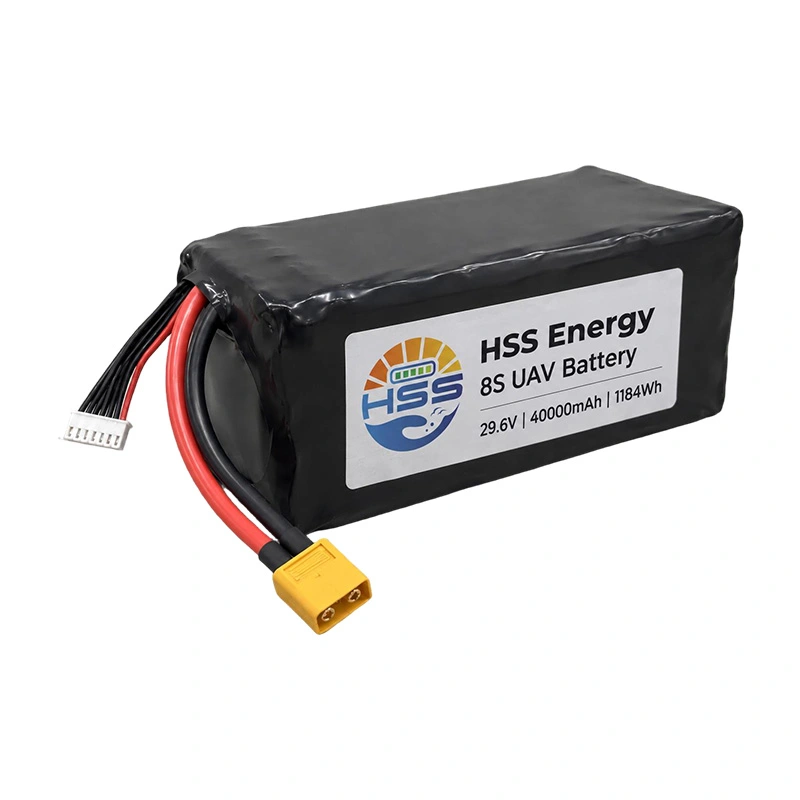

Tuotteen visualisointi - musta lämpökutistuva referenssikonfiguraatio

Energia- ja tuoterooli

8S 40Ah -asento on tarkoitettu lentokoneohjelmiin, jotka tarvitsevat 29,6 V:n alustan ja lasketun 1184 Wh:n nimellisenergian syötön. Suurempi valmis massa ja 93 x 90 x 205 mm kuori tulee arvioida yhdessä hyötykuorman, painopisteen, pidätyksen ja poistoreitin kanssa. 400Wh/kg-arvo kuuluu yksittäiselle kennolle. Käyttämällä 1184Wh ja noin 3,2kg saadaan laskennallinen kokonaispakkausviitearvo noin 370Wh/kg; tämä on pakkauslaskelma, ei korvaa toimitettua soluarvoa.

29,6 V:n 40 000 mAh:n puolijohde-UAV-akku arvioidaan toimitetun sähköikkunan, valmiin massan ja lentokonepesän sopivuuden perusteella yhtenä kokoonpanona eikä pelkästään kapasiteetin perusteella.

8S:n 40 000 mAh:n drone-akkua tulisi siksi verrata jännitteen hyväksymisen, käytettävän energian, massan, virranpolun ja paikan sopivuuden perusteella eikä pelkän kapasiteetin perusteella. Tuotesivu ei muunna nimellisenergiaa lentoajaksi; lentokoneen teho, hyötykuorma, reservipolitiikka, propulsiotehokkuus ja sää ovat edelleen projektin panoksia.

Jännite-, lataus- ja virtarajat

29,6 V:n 40 Ah:n droneakulla on määritetty 34,0 V:n latauksen katkaisu ja 20,0 V:n purkauskatkaisu. Vahvista lentokoneen virranjakelu, ohjain, avioniikka ja laturiprofiili tätä täyttä jänniteikkunaa vasten. Suurin latausvirta on 20,0 A 0,5 C:ssa. Jatkuva purkaus on 80,0A 2C:ssa, kun taas 280A 7C:ssa on maksimipurkausspesifikaatio; kumpikaan luku ei yksin määrittele hyväksyttävää koko ilma-aluksen virtaa.

Kaapelin mittari, liittimen kosketusresistanssi, taivutussäde, lämpötilan nousu, jäähdytys ja käyttösuhde vaikuttavat kaikki asennettuun virtapolkuun. Huippukestoa ei ilmoiteta spesifikaatiossa, eikä sitä ole lisätty tähän. Hyväksytyssä kokoonpanossa tulee ilmoittaa sovellettavat enimmäisvirtaolosuhteet ennen lento- tai maatestiä.

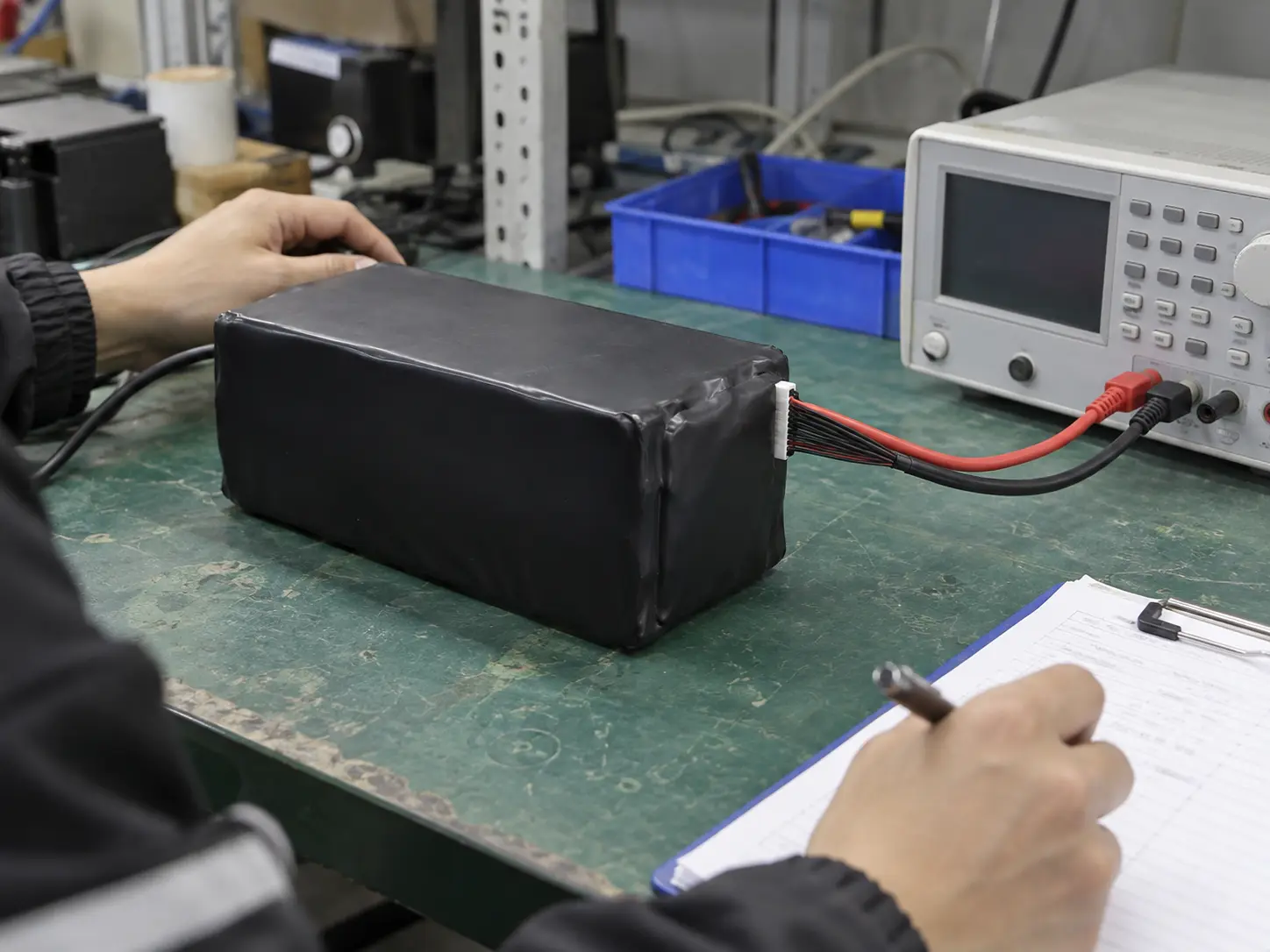

Prosessin kuva - kytketty sähköinen tarkastus

Solupohjainen ja solid-state-pakkausrakenne

40 Ah:n puolijohdeakku käyttää mukana toimitettua 9987191-40000 mAh solid-state-kennonimitystä. Solid-state-terminologia seuraa tässä tuotelähdettä; se ei sinänsä muodosta yleistä turvallisuussertifikaattia tai valmiin pakkauksen testitulosta. Saapuvia kennojen tarkistuksia, eristystä, kielekkeiden liittämistä, johtosarjan reititystä ja vedonpoistoa tulee valvoa hyväksyttyjen kokoonpanotietojen perusteella.

400 Wh/kg 40 Ah UAV-akun sanamuoto viittaa pakkaukseen, joka on rakennettu kennoilla, joiden yksittäisen kennon energiatiheysvaatimus on 400 Wh/kg. Ostajien tulee pitää solujen energiatiheys, kokonaisen pakkausmassa ja lentokoneeseen asennettu energia erillisinä vertailukenttinä arvioidessaan suurienergistä UAV-alustaa.

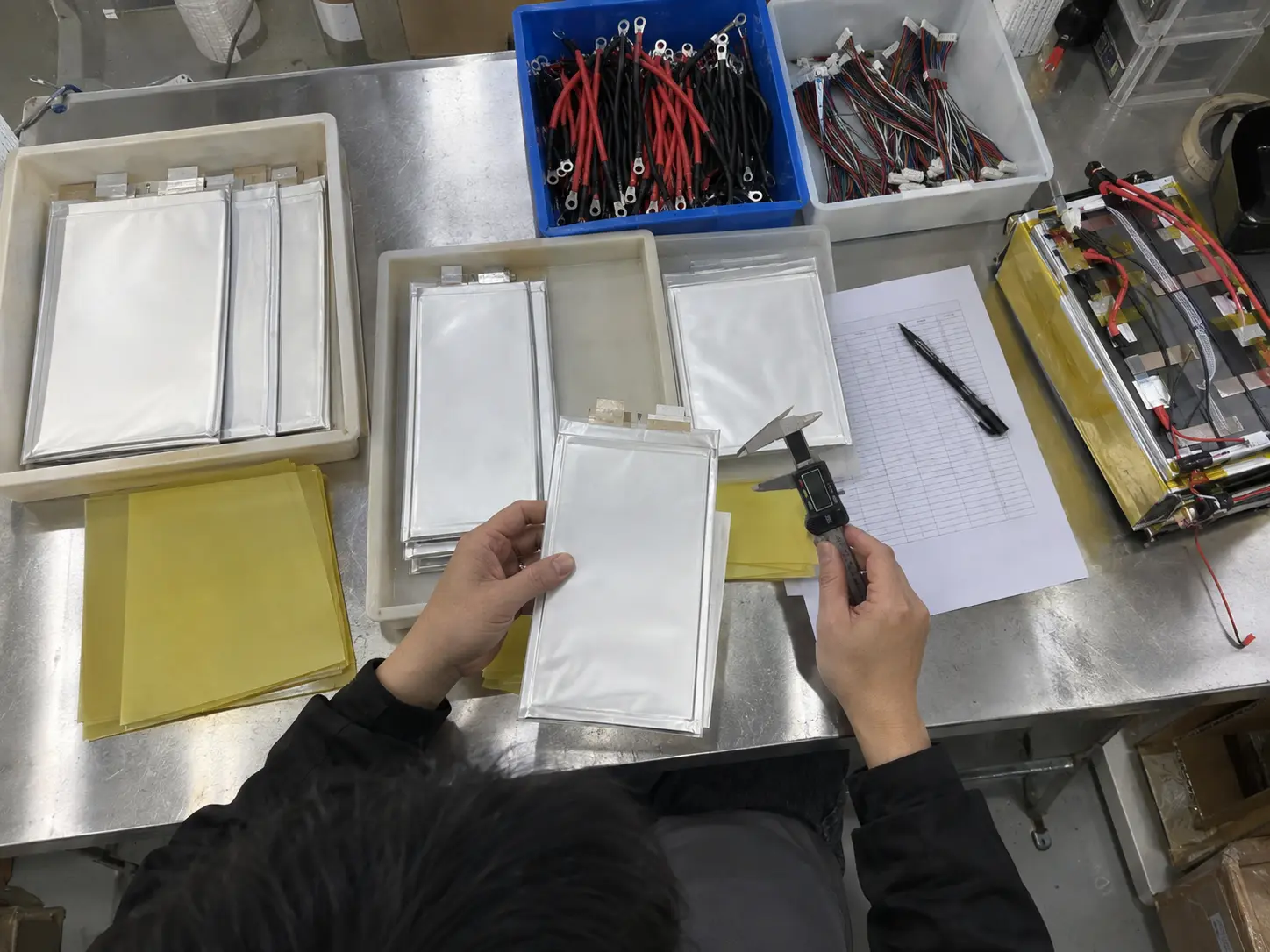

Prosessin kuva - saapuvan solun tarkastus ja kokoonpanon valmistelu

Mekaaninen sovitus ja valinnaiset liitännät

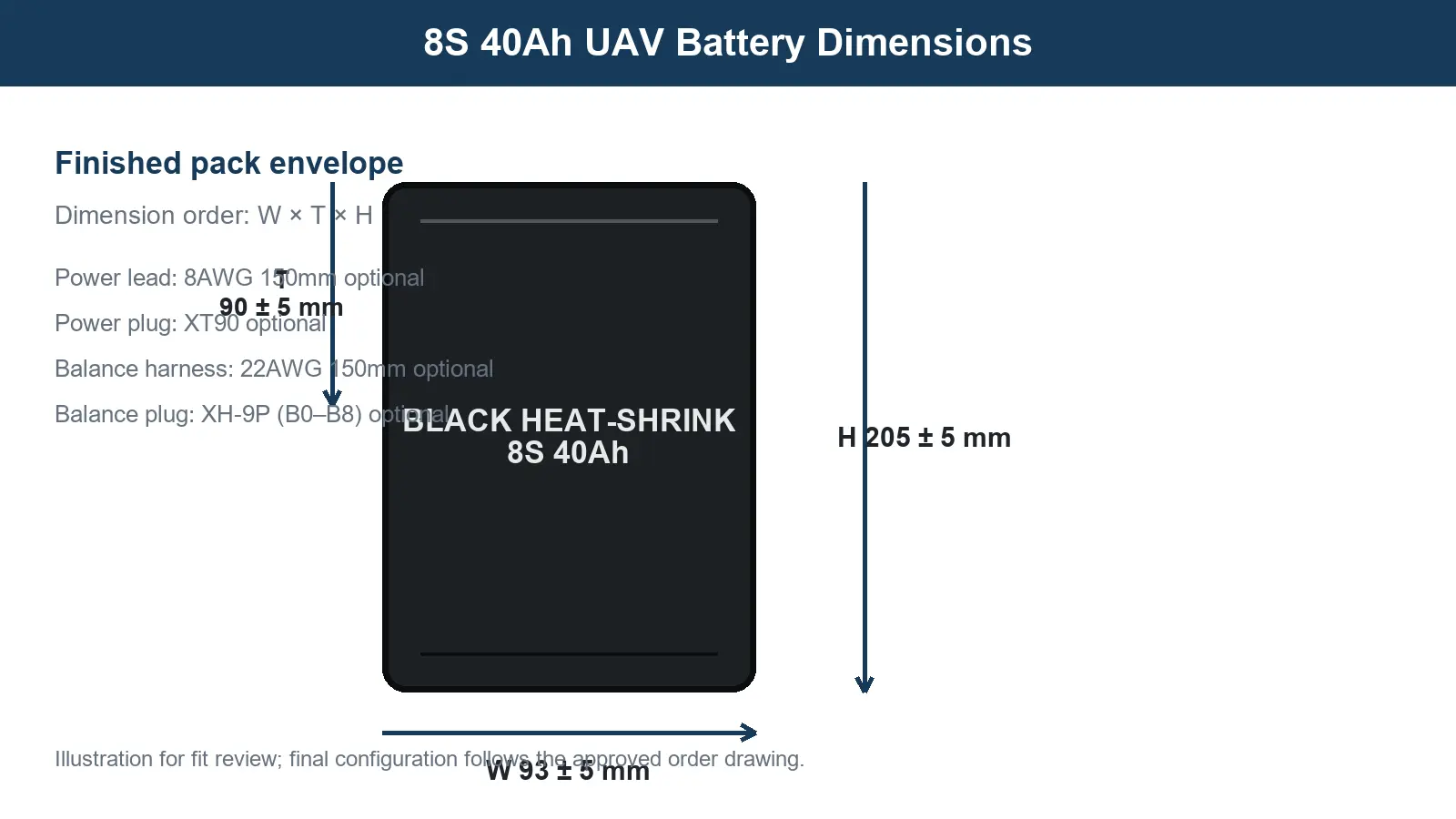

Mittakuva - valmis pakkauksen kirjekuori ja valinnainen käyttöliittymäviite

40 Ah:n UAV-akkupakkaus vaatii vapaata tilaa rungon ympärillä, kaapelin ulostuloa ja liittimiä. Vahvista napaisuus, liitin, johtosarjan liitin, kiinnitys, jäähdytys ja huoltoon pääsy hyväksytystä piirustuksesta. Akkupaikan on tuettava suoraan valmiin akun runkoa; kaapelia ja tasapainojohtoja ei saa käyttää nosto- tai kiinnitysosina.

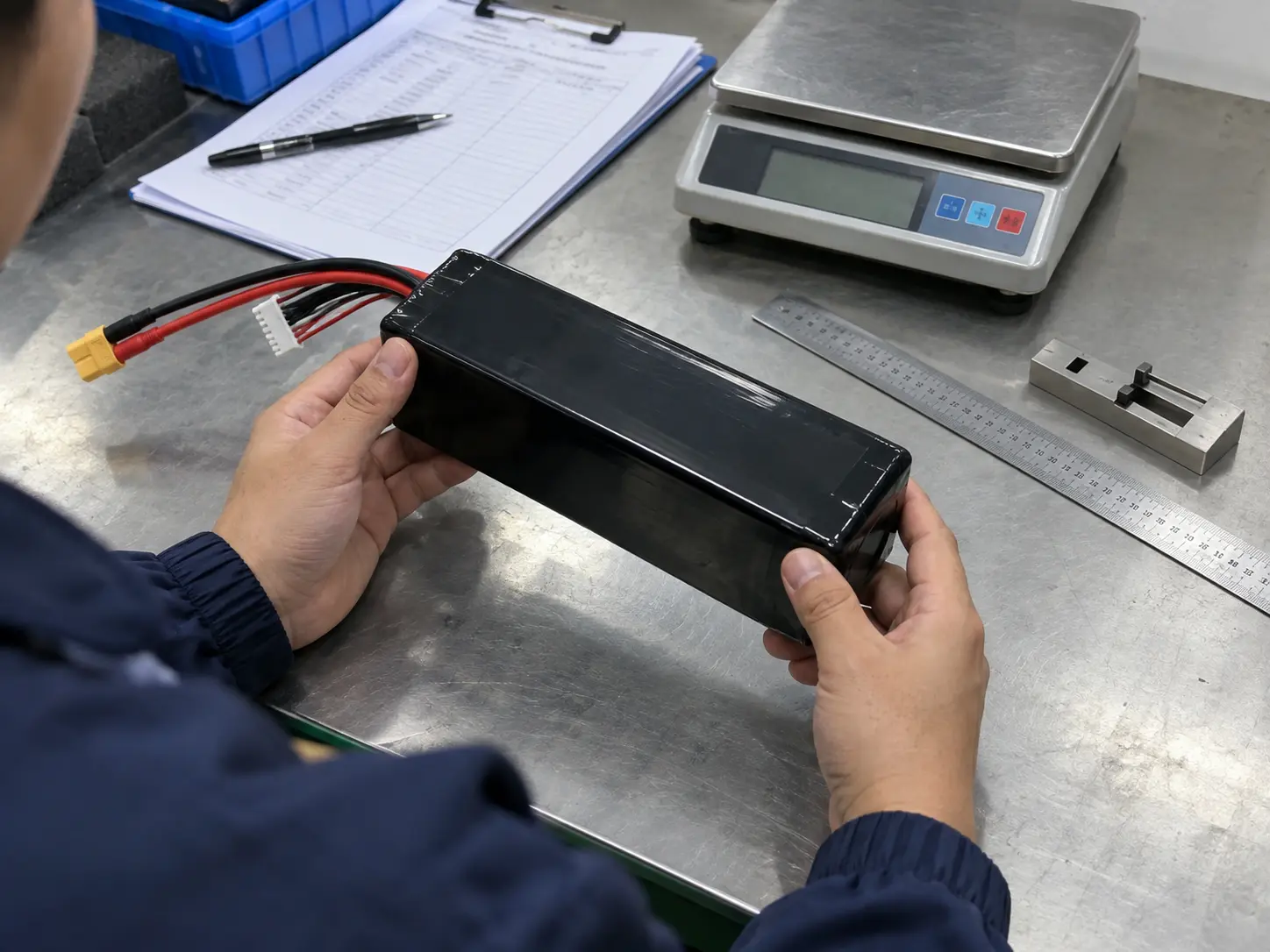

Prosessin kuva - valmiin pakkauksen mittojen ja käyttöliittymän tarkastus

Sovelluksen sopivuus

Ehdotettu 8S solid-state -paketti voidaan arvioida kartoitus-, tarkastus-, kartoitus- ja muita moniroottorialustoja varten, jotka hyväksyvät ilmoitetun 29,6 V:n sähköikkunan ja joihin mahtuu noin 3,2 kg plus tarvittavat asennuslaitteet. Lopullinen soveltuvuus riippuu lentokoneen kuormasta, keskimääräisestä virrasta, maksimivirrasta, hyötykuormasta, reservitarpeesta, akun sijainnista, painopisteestä, jäähdytyksestä ja laturin yhteensopivuudesta. Tämä sivu on arviointiperuste, ei yleinen lentokoneen yhteensopivuusvaatimus.

29,6 V:n 8S 40 000 mAh:n puolijohde-UAV-akun osalta ostajan arvioinnin tulisi pitää sähkö-, mekaaninen, lämpö- ja pakkaussyöttö yhdessä ennen hyväksytyn kokoonpanon julkaisua.

Lähetä hankinnan seulontaa varten lentokoneen mallin tai järjestelmän jännitealue, mitattu keski- ja huippuvirta, tehtäväprofiili, akun enimmäismassa, paikan mitat, asennussuunta, liitin, laturi ja näytemäärä. HSS Energy voi sitten tarkistaa, sopiiko tämä tarkka 8S-alusta vai jokin muu jännite- ja kapasiteettiasento paremmin lentokoneeseen.

Sivulla käytetään prosessikuvia, jotka selittävät, miten tarkastus-, sähköliitäntä-, vanhentamis-, lopputarkastus-, varastointi- ja pakkauspäätökset voidaan esittää. Ne ovat visuaalisia työnkulkuviittauksia, eivät tehdastietoja, testiraportteja tai todisteita tietyn erän tuloksesta.

Vanhenemis- ja syklitestiyhteys

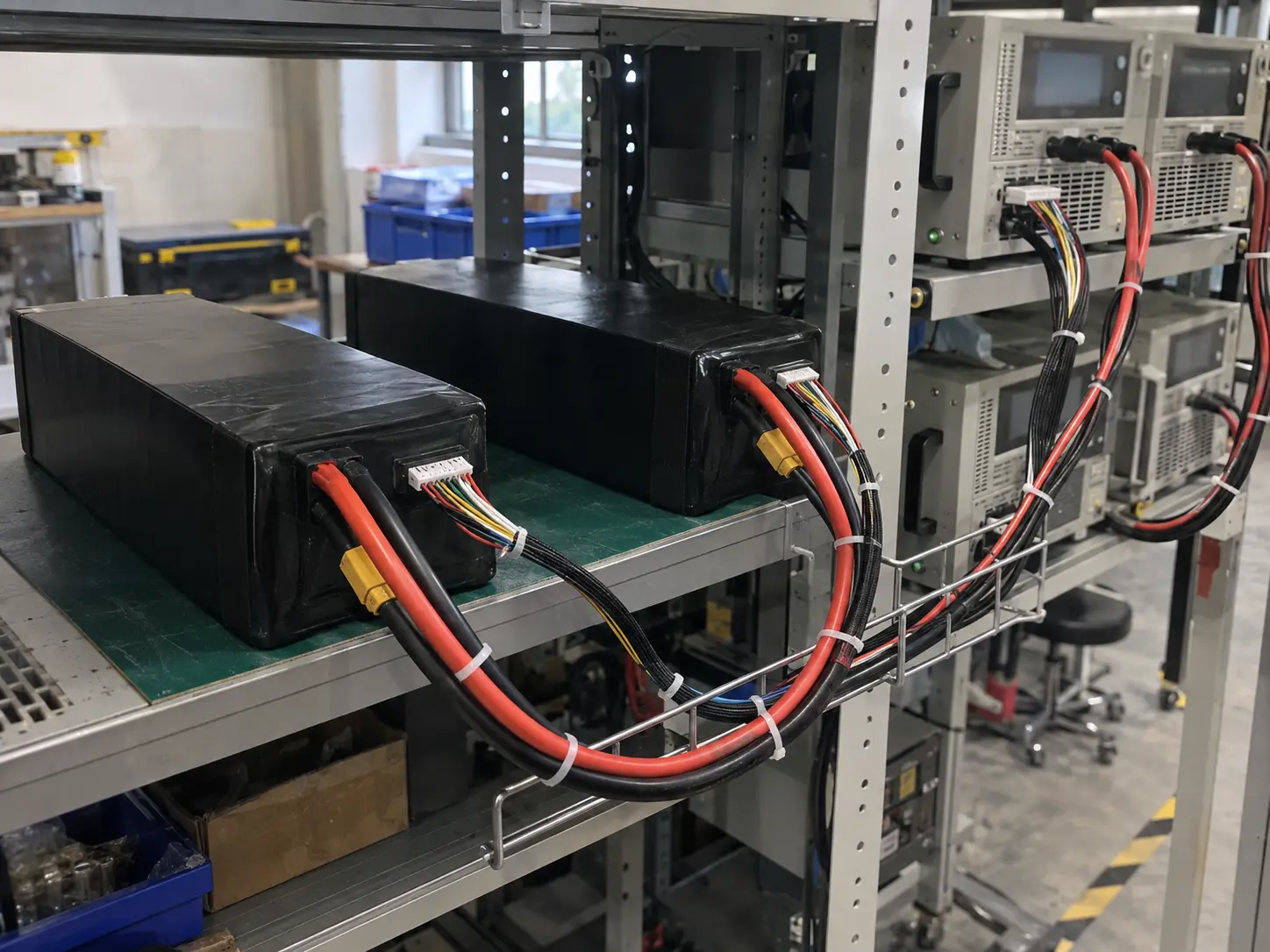

Ikääntymisen arvioinnin tulisi kytkeä päävirtajohdot ja tasapainotusvaljaat samaan hyväksyttyyn kanavaan tai vastaavaan testijärjestelmään. Jokainen pakkaus tarvitsee selkeän kanavatunnistuksen, kaapelituen, lämpötilan tarkkailun ja määritellyn lataus-purkausmenettelyn. Hyllyllä lepäävä pakkaus ilman sähköliitäntöjä on varastointi, ei ikääntymistesti. Toimitettu 500 jakson arvo on tuotteen viitearvo; hyväksytylle kokoonpanolle on määriteltävä testausmenetelmä, purkaussyvyys, lämpötila ja hyväksymispäätepiste.

Prosessin kuva - yhdistetty vanhenemis- ja syklitestiasetukset

Asiakaskohtainen pakkaus- ja rahtikonsepti

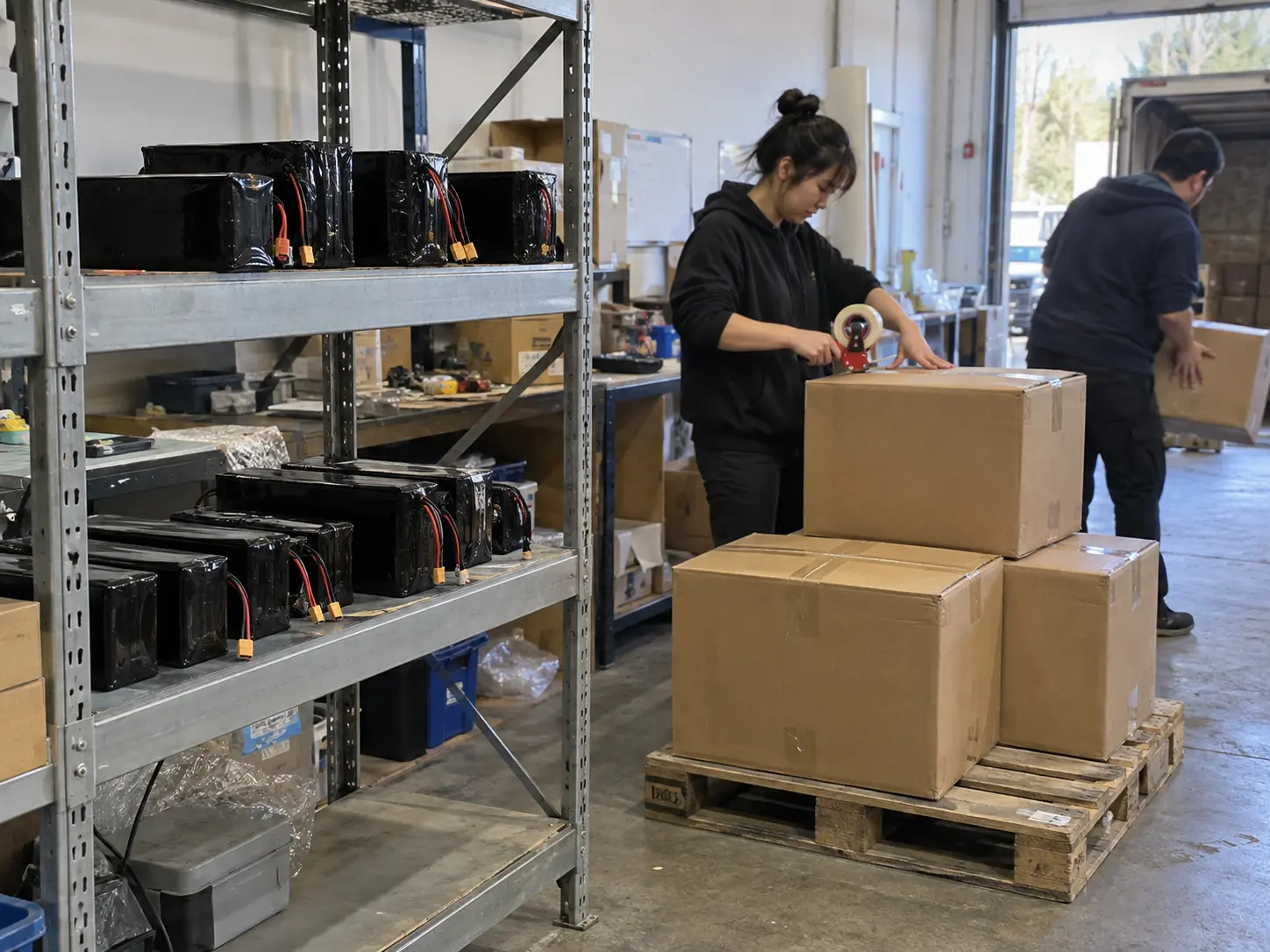

Ulkopakkaus räätälöidään asiakkaan vaatimusten mukaan. Alla olevassa kuvassa näkyy vain pakkauskonsepti: vaahtomuovituki, suojattu kaapelisyvennys, pahvikotelon sulkeminen ja rahdin vaiheet voivat muuttua hyväksytyn akun kokoonpanon, määrän, määränpään ja kantolaitteen ohjeiden mukaan. Se ei ole lähetystietue tai kiinteä vakiopakkausvaatimus.

Pakkaus- ja logistiikkakonseptikuva - varastointi, sinetöinti ja rahdin vaiheistus

Pyydä kokoonpanon tarkistusta

Lähetä 29,6 V 8S 40 000 mAh:n puolijohde-UAV-akku lentokoneen vaatimukset ja akkutilan piirustus ennen näytteen hyväksymistä. Sisällytä nykyinen profiili, laturi, liitin, kaapelin reitti, tasapainoliitäntä, asennustapa, lämpötila-alue, pakkausvaatimus ja kohde. Tuloksena olevan kokoonpanon tulisi säilyttää sähköiset, mekaaniset, testi- ja pakkauspäätökset yhdessä hyväksytyssä tilausrekisterissä.

FAQ

Kuvaako 400Wh/kg koko pakkausta?

Ei. Toimitettu arvo on yksittäisille soluille. Laskettu kokonaisen pakkauksen viitearvo on noin 370 Wh/kg arvosta 1184 Wh jaettuna noin 3,2 kg:lla, ja sitä tulisi käsitellä laskelmana eikä toimitettuna valmiin pakkauksen energiatiheysväitteenä.

Onko 280A jatkuva purkausvirta?

Ei. Toimitettu jatkuva purkausnopeus on 80.0A 2C:ssa. 280A-arvo on maksimipurkausarvo 7C:ssa; sen soveltuvaa kestoa ja lämpöolosuhteita ei toimiteta.

Mikä laturin päätepiste tulisi tarkistaa?

Tarkista hyväksytty 8S-latausprofiili, joka pysähtyy 34,0 V:iin ja ei ylitä määritettyä 20,0 A:n enimmäislatausvirtaa. Varmista tasapainovaljaiden liitin ja napaisuus ennen liittämistä.

Voiko XT90:n ja kaapelien pituuksia muuttaa?

Lähteessä on valinnainen XT90-virtapistoke, 8AWG 150 mm virtajohto, 22AWG 150 mm tasapainojohtosarja ja XH-9P (B0-B8) tasapainopistoke. Liitin, pituus, napaisuus ja ulostulosuunta on jäädytettävä hyväksyttyyn tilauspiirustukseen.
