6S 22000mAh UAV-akku

HSS Energyn 6S 22 000 mAh UAV-akku on nykyisen HSS 6S -perheen kapeaverhoinen, korkeaenergiainen silta-SKU. Sen 488,4 Wh:n nimellisenergia on 133,2 Wh 16 Ah:n alustan yläpuolella, kun taas valmis massa kasvaa noin 140 g ja pakkauksen leveys kasvaa 50 mm:stä 55 mm:iin; paksuus ja korkeus pysyvät samassa 78 x 195 mm luokassa.

350Wh/kg koskee yksittäistä kennoalustaa. Käyttämällä 488,4 Wh:n nimellispakkausenergiaa ja noin 1,62 kg:n valmiin akun massaa saadaan noin 301Wh/kg laskennallisena kokonaispakkauksen referenssinä. Tämä ero pidetään selkeänä, jotta lentokoneiden suunnittelijat voivat arvioida energiaa, massaa, jatkuvaa virtaa ja asennustilaa sekoittamatta kennotason ja pakkaustason arvoja.

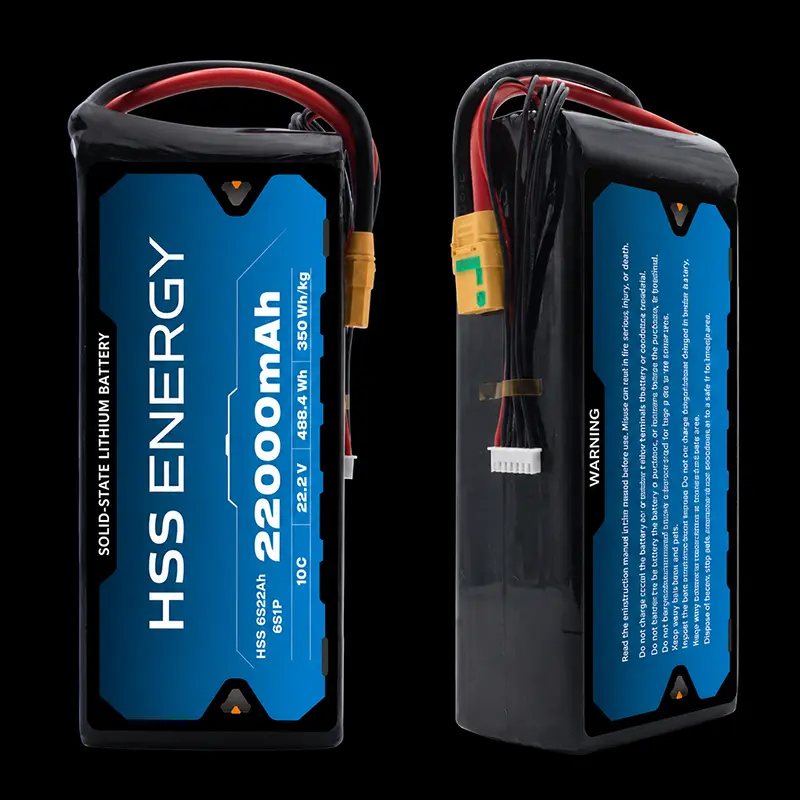

HSS Energy HSS 6S22Ah tuotenäkymät edestä ja sivulta.

Tuotteen tekniset tiedot

Todelliset käyttöiän tulokset vaihtelevat lataus- ja purkunopeuden, purkaussyvyyden, lämpötilan, varastointikäytännön ja valitun käyttöiän päättymiskriteerin mukaan. Käytä hyväksytylle HSS 6S22Ah -kokoonpanolle määritettyjä hyväksymisehtoja.

Virran ja tasapainon liitännän viite

22 Ah:n rooli HSS 6S -tuotematriisissa

6s 22 000 mAh:n drone-akkua ei ole sijoitettu pienemmäksi kopioksi 30 Ah:n mallista tai suuremmaksi kopioksi 16 Ah:n mallista. Sen tehtävänä on tarjota ostajille keskikapasiteetin 6S-vaihtoehto, joka lisää asennettua energiaa ja pitää paketin kapeassa 55 mm leveässä. Alla oleva taulukko on HSS-valintaohje tuoteperheen seulontaa varten, ei automaattinen lentokoneen yhteensopivuuslausunto.

Miksi 22Ah:n paikka on tärkeä: verrattuna HSS 6S16Ah:hon nimellisenergia kasvaa 37,5 %, kun taas likimääräinen pakkauksen massa kasvaa noin 9,5 % ja leveys 5 mm. HSS 6S30Ah:iin verrattuna 22Ah:n pakkaus on noin 430g kevyempi ja 13mm kapeampi, kun taas 30Ah:n alusta tarjoaa enemmän asennettua energiaa ja korkeampaa jatkuvaa virtaa. Tämä luo selkeän valintavaiheen ennen siirtymistä suurempiin 30Ah / 40Ah-arkkitehtuureihin. Tämä sijoittelu tekee HSS 6S22Ah:sta korkean energiatiheyden UAV-akun vaihtoehdon joukkueille, jotka tarvitsevat selkeän askeleen yli 16 Ah siirtymättä suoraan laajempaan 30 Ah:n luokkaan.

Kapean kirjekuoren integrointi: energia, leveys ja virta

22,2 V:n 22 Ah:n drone-akulle lentokoneen sopivuus tulee suojata täydellisestä pakkauksesta ulospäin: 55 x 78 x 195 mm:n kuori, noin 1620 g:n massa, kaapelin ulostulo, liittimen pääsy, kiinnitys ja painopisteen sijainti. 22 Ah:n alusta säilyttää saman 78 mm:n paksuuden ja 195 mm:n korkeusluokan kuin HSS 6S16Ah, mutta lisää vain 5 mm nimellisleveyttä.

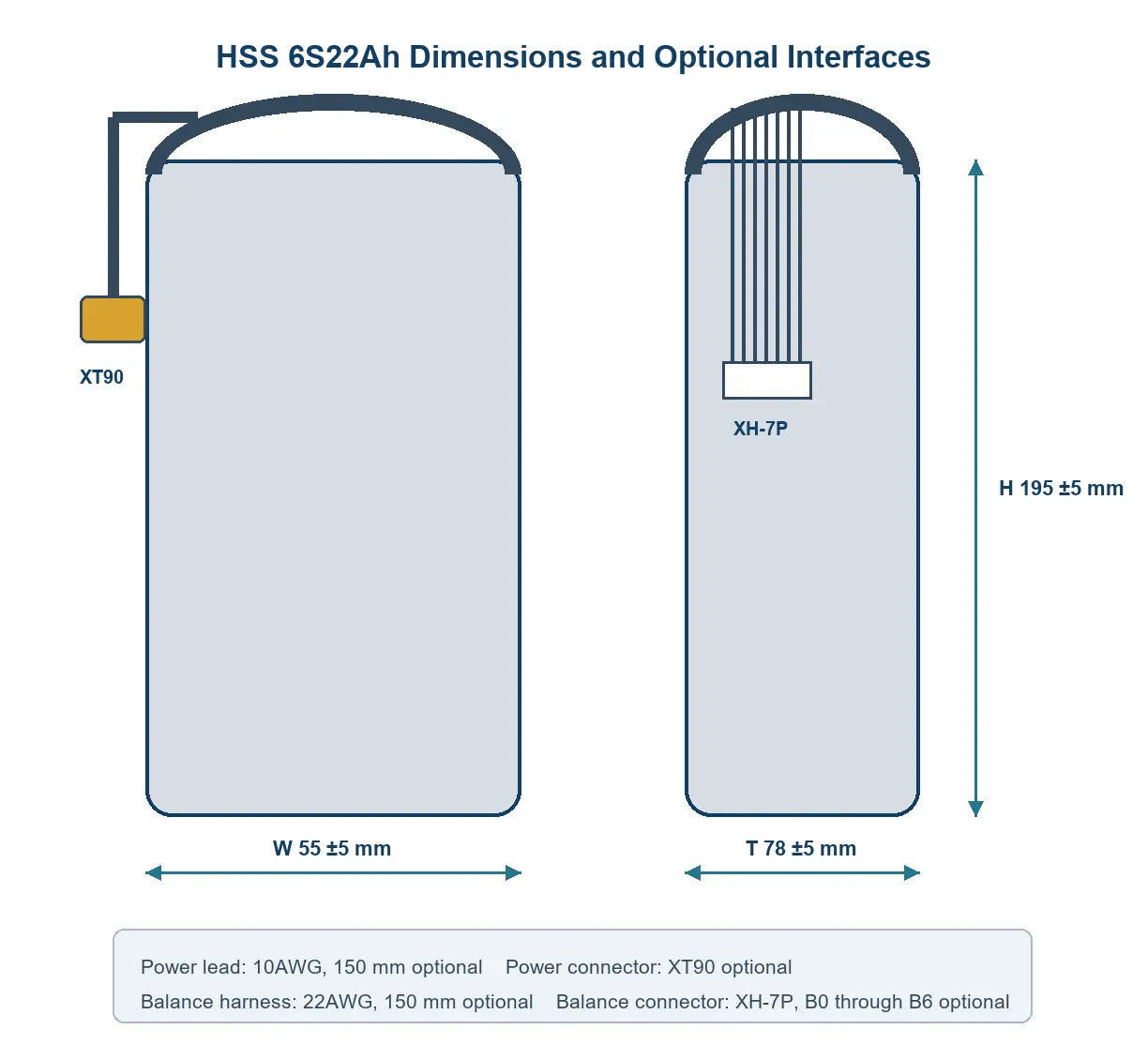

HSS 6S22Ah mitta- ja valinnainen käyttöliittymäviite.

Kenen pitäisi arvioida tämä 22Ah alusta?

Ostajille, jotka vertaavat HSS 6S -perheeseen kuuluvaa 6S solid-state-akkua, tämä SKU on vahvin, kun suunnittelukysymys ei ole pelkästään enimmäiskapasiteetti. Se on tarkoitettu projektitason arviointiin, jossa keskikokoinen räätälöity multiroottori tai ammattimainen havainto-/kameraalusta tarvitsee enemmän nimellisenergiaa kuin kompakti 16 Ah -luokka, mutta hyötyy silti kapeamasta ja kevyemmästä paketista kuin 30 Ah / 40 Ah vaihtoehdot.

Ilma-aluksen tiedot, jotka on vahvistettava ennen näytteenottoa

Ilmoita lentokoneen nimellis- ja enimmäisjännite, mitattu keskivirta, huippuvirta ja kesto, akkutilan piirustus, akun enimmäismassa, painopisteen rajoitus, liitin, kaapelin suunta, latausprofiili, käyttölämpötila ja näytemäärä. HSS Energy käyttää näitä syötteitä määrittääkseen, pitäisikö 22 Ah:n kokoonpanon edetä näytteen arviointiin vai onko jokin muu 6S-matriisipaikka sopivampi.

Kun toinen HSS-matriisipaikka voi olla parempi

Standardoitu tuotantotyöpaja ja prosessin näkyvyys

22,2 V:n 22 000 mAh:n UAV-akun toistaminen ei ole vain tekninen päätös. OEM-ostajat tarvitsevat myös luottamusta valmistusorganisaatioon ja prosessien näkyvyyteen. HSS Energy käyttää organisoituja tuotantoalueita ja omistettuja akkujen käsittelylaitteita tukemaan solujen/pakkausten valmistuksen työnkulkua, prosessin sisäistä ohjausta ja näytteen vaihdosta tuotantoon. Hyväksytylle konfiguraatiolle määritellään tarkat prosessiasetukset ja mallikohtaiset hyväksymiskriteerit.

Työpajaympäristön todisteena käytetty organisoitu tuotantoalue.

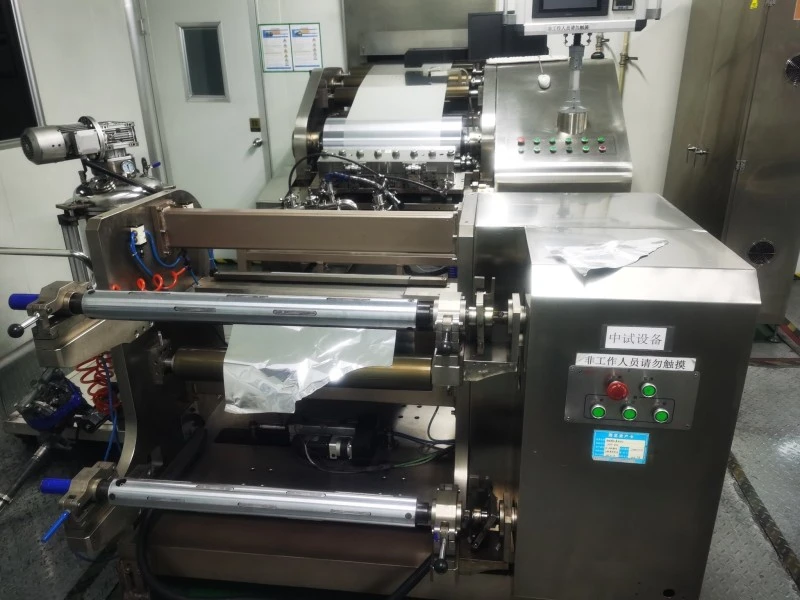

Arkinkäsittelylaitteet akkutuotannon työnkulussa.

6S-valinnasta hyväksyttyyn tuotantokokoonpanoon

HSS 6S22Ah julkaistaan ​​teknisen katsauksen kautta eikä pelkän kapasiteettimerkinnän perusteella. Valintaprosessi pitää sähköiset rajat, mekaaniset rajapinnat ja näytteiden hyväksymisen kohdakkain ennen volyymituotantoa.

Tämä prosessi auttaa ostajia vertailemaan 16 Ah / 22 Ah / 30 Ah / 40 Ah -perhettä yhteisen suunnittelun pohjalta ja pitämään jokaisen tilatun pakkauksen sidottuna omaan hyväksyttyyn piirustukseensa, kaapelijärjestelyyn ja käyttörajoihinsa.

Usein kysytyt kysymykset

Mikä on HSS 6S22Ah:n päärooli tuotematriisissa?

Se on keskikapasiteetin korkean energian 6S-vaihtoehto kompaktin 16Ah alustan ja suurempien 30Ah / 40Ah-luokkien välillä. Valintarooli perustuu todennettuihin energia-, massa-, virta- ja mekaanisten verhokäyrien eroihin; Lopullinen lentokoneen yhteensopivuus vaatii vielä teknisen tarkastuksen.

Kuvaako 350Wh/kg valmiita akkuja?

Nro 350Wh/kg on yksittäisen kennon energiatiheysarvo. 488,4 Wh:n nimellisenergian ja noin 1,62 kg:n valmiin pakkausmassan perusteella laskettu kokonaispakkauksen viitearvo on noin 301Wh/kg.

Onko 220A jatkuva purkausluokitus?

Ei. Jatkuva purkaus on 66A 3C:ssa. 220A-arvo on 10C:n maksimipurkausarvo, ja sen voimassa oleva kesto riippuu hyväksytystä konfiguraatiosta ja käyttöolosuhteista.

Mitä latausasetuksia on määritetty?

Suurin latausvirta on 11A 0,5 C:ssa 25,5 V:n latauskatkaisulla. Käytä tilattua 6S-kokoonpanoa varten hyväksyttyä latausprofiilia ja tasapainoliitäntää.

Voiko XT90:tä, kaapelin pituutta tai suuntaa mukauttaa?

Viitekokoonpano sisältää valinnaisen XT90-virtaliittimen ja 10AWG 150 mm:n virtajohdon. Liitin, kaapelin pituus, napaisuus ja ulostulosuunta voidaan tarkistaa ja jäädyttää hyväksytyssä tilauspiirustuksessa.

Onko tämä korvaava älykäs UAV-akku?

Ei automaattisesti. Ilma-alus voi vaatia tiedonsiirto-, lukitus-, valvonta-, kotelointi- tai lataustoimintoja jännitteen ja kapasiteetin lisäksi. Anna lentokoneen akun käyttöliittymä ja laturin tiedot yhteensopivuuden tarkistamista varten.

Mitä minun pitäisi lähettää tarjousta varten?

Lähetä lentokonemalli tai projektityyppi, jännitealue, keski- ja huippuvirta, huipun kesto, akkutilan piirros, akun enimmäismassa, liitin, laturi, käyttölämpötila, näytemäärä ja kohde.

Siirry tuotematriisista näytteeseen

Lähetä HSS Energy lentokoneen vaatimukset ja akkutilan piirustus. Tarkistamme, onko HSS 6S22Ah sopiva matriisipaikka ja valmistelemme näytteenottoa ja tarjousta varten tarvittavat konfigurointitiedot.
