6S 30000mAh UAV-akku

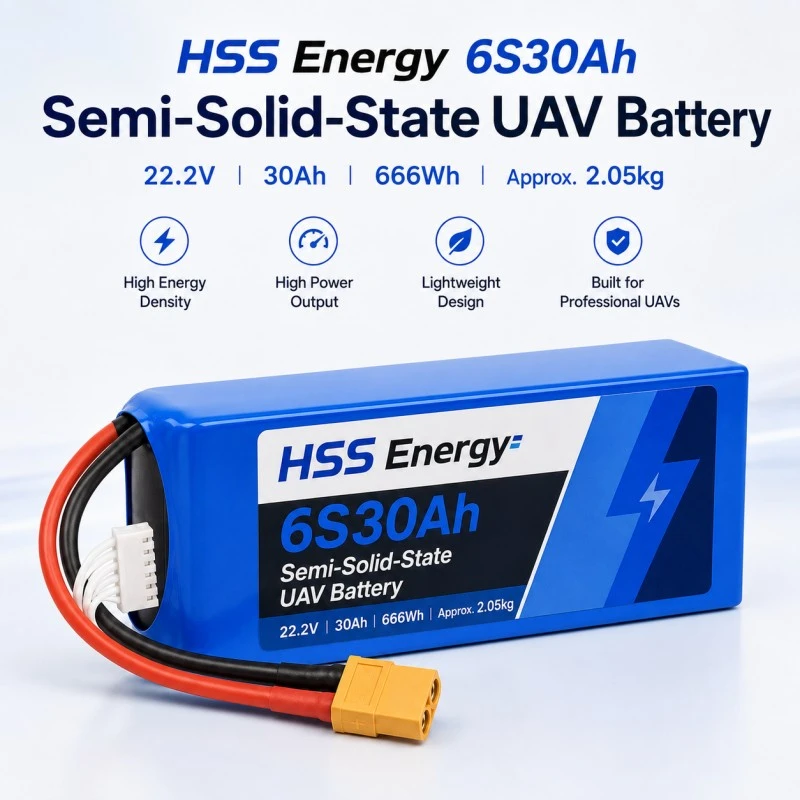

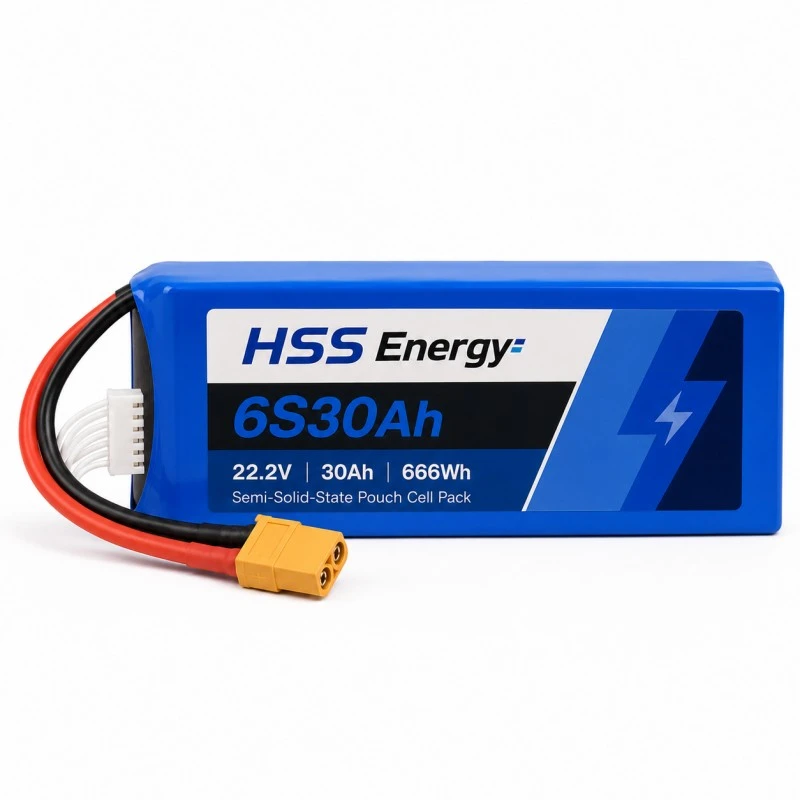

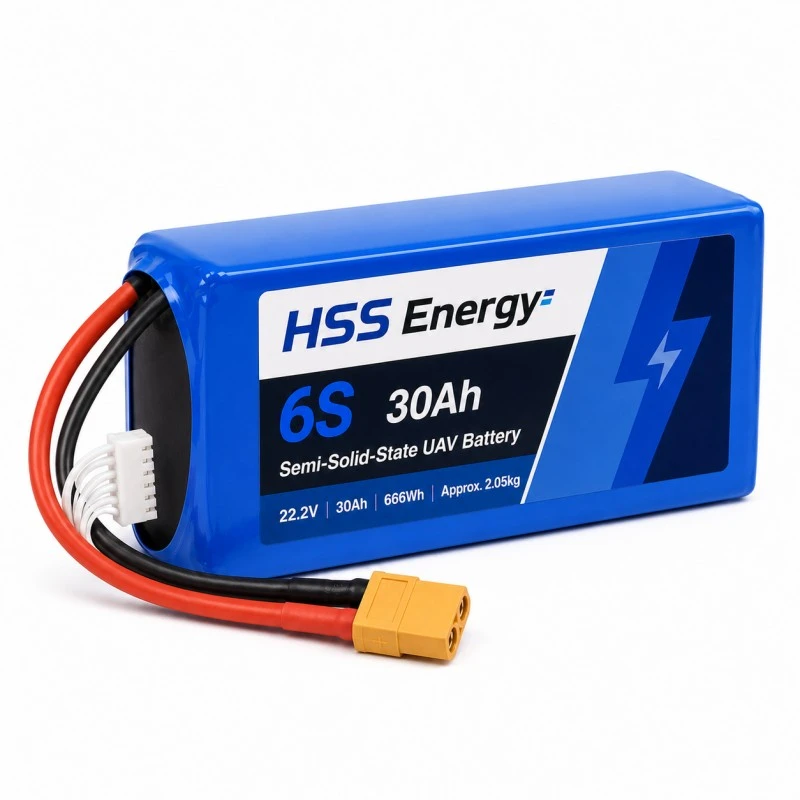

HSS Energyn toimittama 6S 30 000 mAh UAV-akku on 22,2 V:n, 30 Ah:n puolijohdepaketti, joka on rakennettu 350 Wh/kg yksittäiskennoalustan ympärille. Nimellisenergia on 666 Wh ja valmiin pakkauksen massa noin 2,05 kg, mikä antaa laskennalliseksi kokonaispakkaukseksi noin 325 Wh/kg. 68 mm:n leveys pitää paketin olennaisesti kapeampana kuin 40 Ah:n korkean energian alusta, kun taas vahvistettu 90 A:n jatkuva luokitus antaa tälle SKU:lle erilaisen roolin kuin kevyemmät 16 Ah:n ja 22 Ah:n vaihtoehdot.

Ensisijainen ostosyy ei ole pelkkä enimmäiskapasiteetti. HSS 6S30Ah on tarkoitettu mukautetuille 6S-lentokoneohjelmille, jotka tarvitsevat vahvemman jatkuvan virta-askeleen ja pysyvät samalla tutussa 22,2 V:n arkkitehtuurissa. Lopullinen soveltuvuus riippuu edelleen lentokoneen jänniterajoista, tasaisesta ja maksimivirrasta, virran enimmäiskestosta, akkupaikan geometriasta, liittimestä, latausprofiilista, lämpötilasta ja näytteen validoinnista.

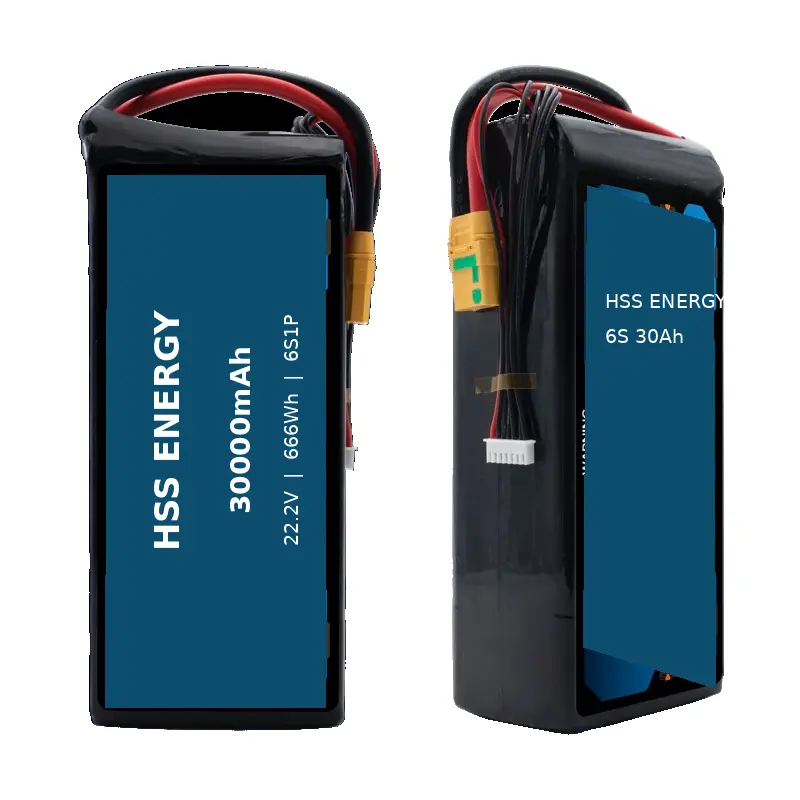

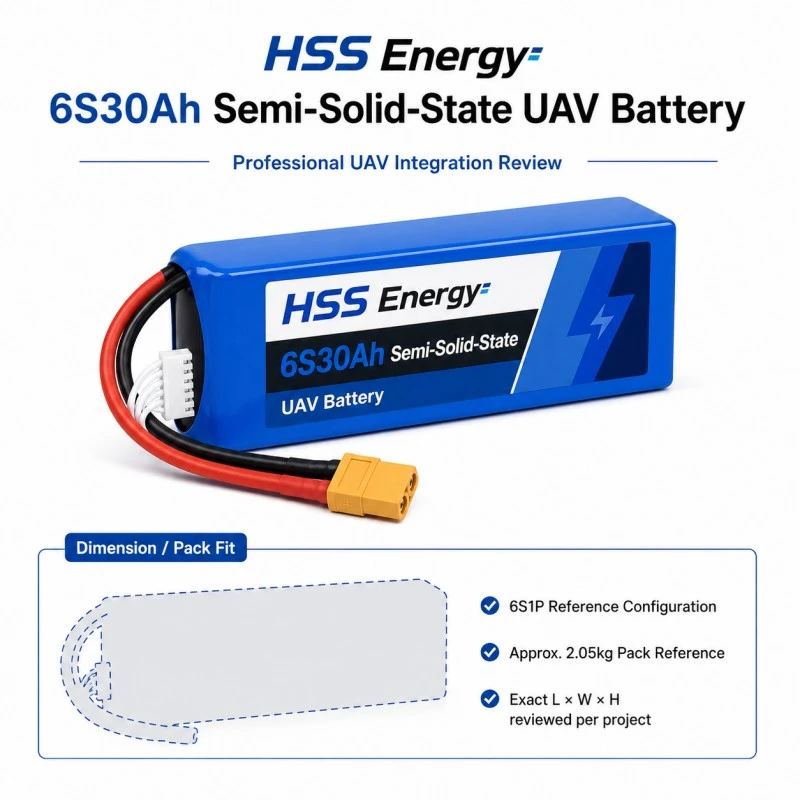

HSS Energy HSS 6S30Ah tuotenäkymät edestä ja sivulta.

Tuotetiedot - Sähkö ja energia

Tuotteen tekniset tiedot – käyttö, mekaaninen ja käyttöliittymä

Käyttöiän tulokset vaihtelevat lataus-/purkausnopeuden, purkaussyvyyden, lämpötilan, varastointikäytännön ja käyttöiän päättymiskriteerien mukaan. Käytä hyväksyttyä tilattua kokoonpanoa koskevia testaus- ja hyväksymisehtoja.

Nykyinen raja: Jatkuva kuormitus ensin, enimmäisvirta toinen

Tämän puolikiinteän UAV-akun todennettu jatkuva luokitus on 90A 3C:ssa. 300 A arvo on 10 C:n maksimipurkaus, eikä sitä tule käsitellä jatkuvana virtana. Sovellettava virran enimmäiskesto määräytyy hyväksytyn akun konfiguraation, käynnistystilan, jäähdytyksen, lämpötilan ja lentokoneen käyttöjakson mukaan. Anna mitatut virtalokit aina, kun propulsiojärjestelmä lähestyy virran ylärajaa.

Miksi 30Ah on olemassa HSS 6S -tuotematriisissa

HSS 6S30Ah ei ole skaalattu 22Ah sivu eikä se ole alennettu 40Ah sivu. Sen matriisin rooli on korkeampi jatkuva virta 6S-perheen sisällä. Alla oleva vertailu on tuoteperheen valintaohjeita, jotka perustuvat todennettuun energiaan, massaan, jatkuvaan virtaan, kennoalustaan ​​ja mekaaniseen verhoon; se ei ole automaattinen ilma-aluksen yhteensopivuuslausunto.

Verrattuna HSS 6S22Ah:iin 30 Ah:n alusta lisää 177,6 Wh nimellisenergiaa ja 24 A jatkuvaa virtaa samalla, kun se lisää likimääräistä pakkausmassaa noin 430 g ja leveyttä 13 mm. Verrattuna 40 Ah High Energy -alustaan, HSS 6S30Ah kuljettaa 222 Wh vähemmän nimellisenergiaa, mutta sen jatkuvavirta on 10 A suurempi, se on noin 300 g kevyempi ja käyttää ohuempaa ja lyhyempää 68 x 78 x 195 mm:n kuorta. Tästä syystä 6S:n korkean virran UAV-akun rooli kuuluu 30 Ah:n paikkaan sen sijaan, että sitä kopioidaan koko perheelle.

Sovellussopivuus: Toimiva 6S-lentokone, joka tarvitsee enemmän jatkuvaa virtaa

30 Ah:n drone-akun asento on tarkoitettu räätälöityihin 6S-lentokoneisiin, joissa jatkuva sähköntarve on keskeinen valintatekijä. Ensisijainen sovitus on mukautettu 6S-apuohjelma tai toimiva moniroottorialusta, johon mahtuu noin 2,05 kg akkumassa ja 68 x 78 x 195 mm paketti. Toissijainen arviointi voi sisältää yhteensopivia maatalouden, teollisuuden havainnointiprojekteja tai suurikokoisia multiroottoriprojekteja, kun kaikki jännite-, virta-, mekaaniset ja laturivaatimukset on varmistettu.

Mekaaninen ja Power-Path Fit

UAV Lithium -akkupaketti tulee arvioida osana lentokoneen asennusta, ei erillisenä kapasiteettinumerona. Tarkista painopiste, kiinnitys, liittimen pääsy, kaapelin taivutussäde, jäähdytys, akun irrotusreitti ja suurin asennettu kuori. Viite 10AWG-virtajohto ja XT90-liitin ovat lisävarusteita, joten kaapelin lopullinen pituus, napaisuus, poistumissuunta ja liitinjärjestely tulee olla jäädytetty hyväksytyssä piirustuksessa.

OEM-valintatulot

22,2 V:n 30 000 mAh:n UAV-akun tarkistusta varten lähetä HSS Energylle lentokoneen tai projektin tyyppi, käyttöjännitealue, tasavirta, enimmäisvirta ja kesto, tavoitetehtäväprofiili, akun enimmäismassa, akkupaikan piirustus, liitin, kaapelin pituus, laturin tiedot, käyttölämpötila, näytemäärä ja kohde.

Kun 30 Ah ei ole oikea matriisipaikka

Tuotantoprosessin näkyvyys OEM-ostajille

Tämän tehokkaamman 6S-alustan prosessin näkyvyys auttaa OEM-ostajaa ymmärtämään, kuinka soluprosessin valmistelu- ja elektrodienkäsittelylaitteet sopivat valmistuksen työnkulkuun. Alla olevissa työpajakuvissa näkyy tuotantolaitteet ja organisoidut prosessialueet. Ne esitetään vain valmistuskontekstina; lopputuotteen laatuvaatimukset määritellään hyväksytyssä eritelmässä ja näytteiden hyväksymissuunnitelmassa.

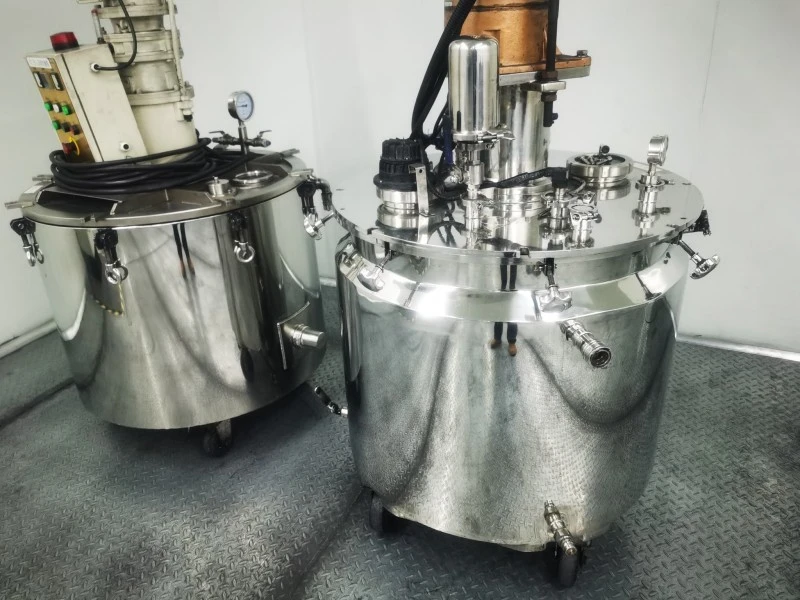

Soluprosessin sekoituslaitteet tuotantoalueella.

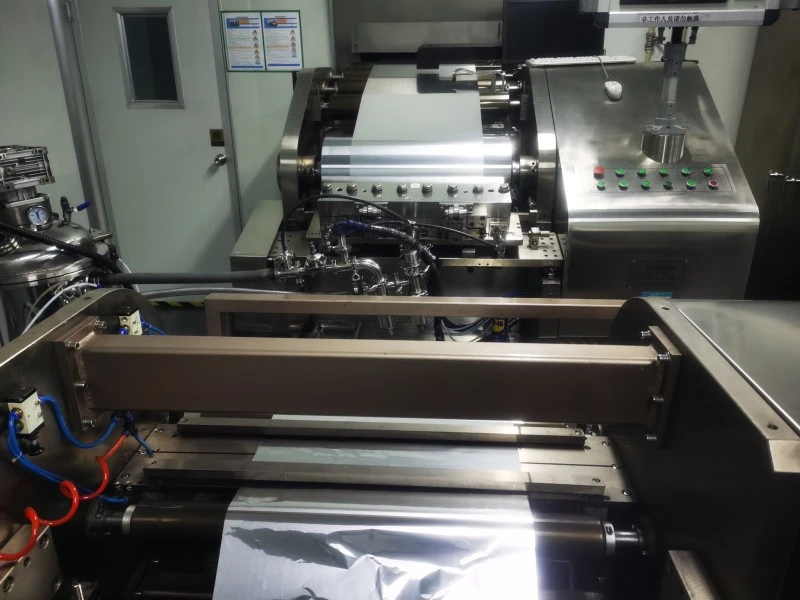

Elektrodien käsittelylaitteet tuotannon työnkulussa.

Nykyisestä vaatimuksesta julkaistuun kokoonpanoon

HSS 6S30Ah:n kaupallisen polun tulisi alkaa lentokoneen virtaprofiilista pelkän kapasiteetin sijaan. HSS Energy voi sitten jäädyttää sähkörajat, mekaanisen kuoren, kaapelin ja liittimen kokoonpanon, etiketin, laturivaatimuksen ja näytteen hyväksymiskriteerit ennen tilauspiirustuksen julkaisemista.

OEM-kokoonpanon jäädytyksen tarkistuslista

Usein kysytyt kysymykset

Mikä on HSS 6S30Ah:n päärooli tuotematriisissa?

Se on nykyisen HSS-kapasiteettimatriisin korkeamman virran 6S-vaihtoehto. Siinä yhdistyvät 666 Wh nimellisenergia 90 A jatkuvaan purkaukseen ja 68 x 78 x 195 mm:n kuoreen, joka on sijoitettu kevyemmän 22 Ah:n alustan ja tehokkaammin asennetun 40 Ah:n alustan väliin.

Kuvaako 350Wh/kg valmiita akkuja?

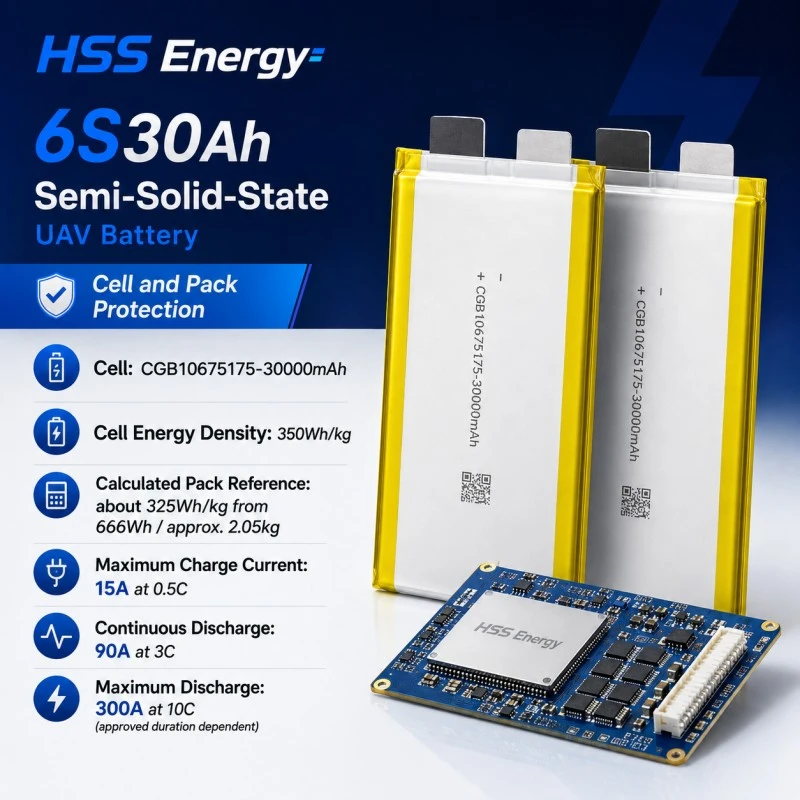

Nro 350Wh/kg on yksittäisen kennon energiatiheysarvo. 666 Wh:n nimellisenergian ja noin 2,05 kg:n valmiin massan perusteella laskettu kokonaispakkauksen referenssi on noin 325Wh/kg.

Onko 300A jatkuva purkausluokitus?

Ei. Jatkuva purkaus on 90A 3C:ssa. 300 A luku on suurin purkaus 10 C:ssa, ja sovellettava kesto noudattaa hyväksyttyä kokoonpanoa ja käyttöolosuhteita.

Miksi valitsisin 30Ah:n 40Ah:n sijaan?

Valitse 30 Ah, kun 90 A jatkuvan virran luokitus, noin 300 g pienempi massa ja pienempi 68 x 78 x 195 mm kuori ovat tärkeämpiä kuin 40 Ah alustan korkeampi asennettu energia ja suurempi laskettu akkukohtaisen energian referenssi.

Mitä latausasetuksia on määritetty?

Suurin latausvirta on 15 A 0,5 C:ssa 25,5 V latauskatkaisulla. Käytä tilattua 6S-kokoonpanoa varten hyväksyttyä latausprofiilia ja tasapainoliitäntää.

Voiko XT90:tä, kaapelin pituutta ja suuntaa mukauttaa?

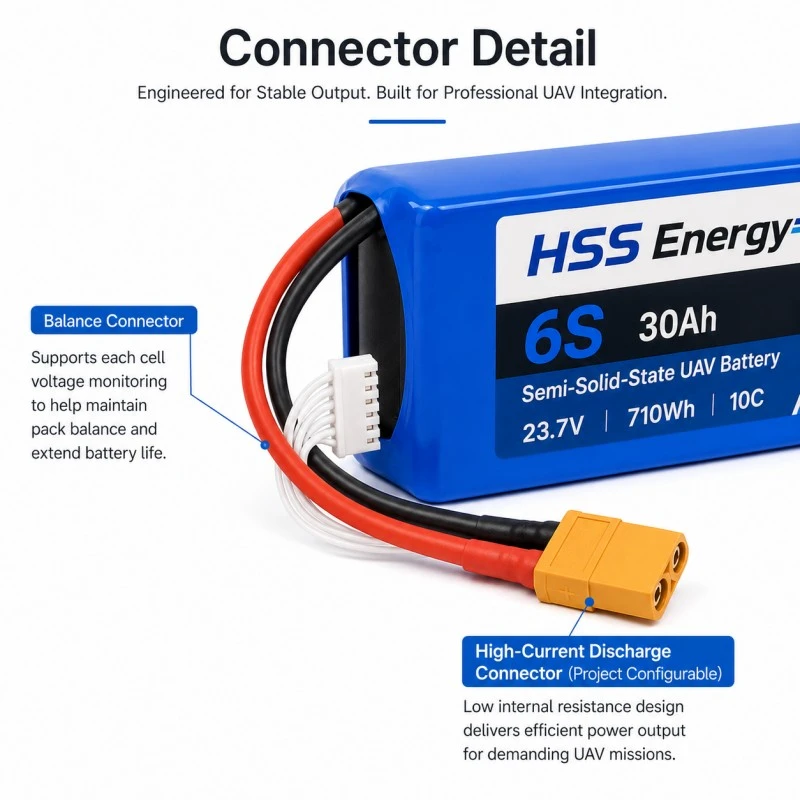

Referenssikokoonpano sisältää valinnaisen XT90-liittimen, 10AWG 150mm virtajohdon ja XH-7P-tasapainoliitännän. Lopullinen liitin, kaapelin pituus, napaisuus ja ulostulosuunta voidaan tarkistaa ja kirjata hyväksyttyyn tilauspiirustukseen.

Onko tämä korvaava älykäs UAV-akku?

Ei automaattisesti. Omat järjestelmät voivat vaatia viestintä-, kotelointi-, lukitus-, valvonta- tai lataustoimintoja jännitteen ja kapasiteetin lisäksi. Lähetä lentokoneen akun käyttöliittymä ja laturin tiedot tarkistettavaksi.

Lähetä lentokoneen virtaprofiili, akkutilan piirustus ja laturin tiedot, jotta HSS Energy voi varmistaa, onko HSS 6S30Ah oikea matriisipaikka näytteenottoa varten.
