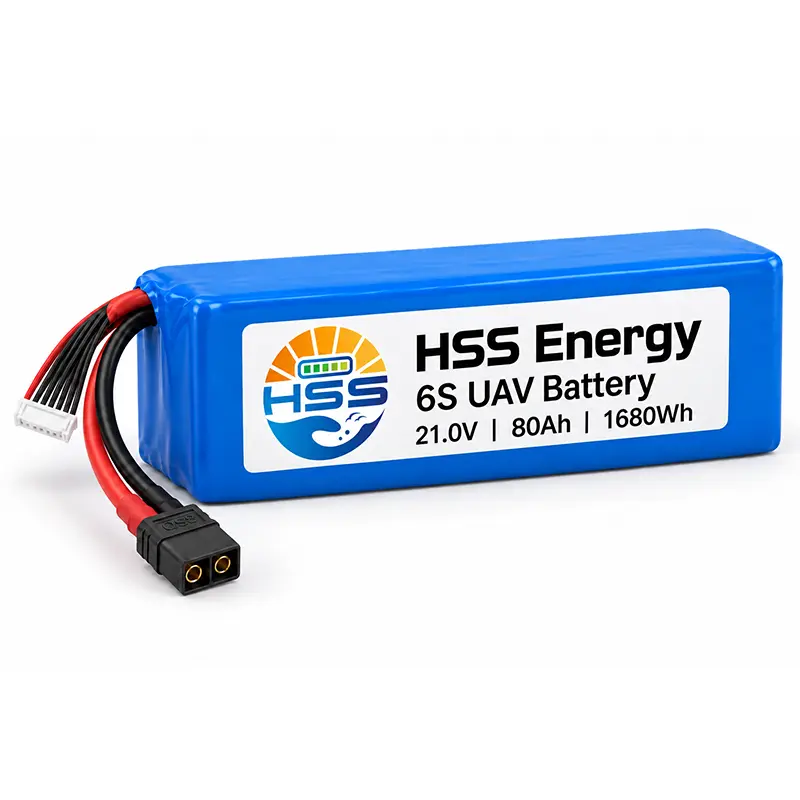

6S 80Ah UAV Drone Akku

Aloita HSS Energy 6S 80 Ah UAV Drone Batteryn mitoitus tiedustelu käytettävissä olevalla poikkileikkauksella. Sen 75 mm leveys ei tee koko paketista 75 mm:n neliön muotoa: runko on 117 mm paksu ja 350 mm pitkä. Suunnittele rajoitukset pitkin kehoa ja jätä tilaa lyhyeen päähän virtaliittimelle ja tasapainovaljaille. Tämä tekee siitä ehdokkaan arvioida, missä leveys pituuden sijaan ohjaa asettelua. Ota yhteyttä myyntitiimiimme saadaksesi tarjouksen, yksityiskohtaiset akun tekniset tiedot ja joukkotilaushinnat arvioidaksesi, sopiiko tämä malli asennusvaatimuksiisi.

Mikä tämä 6S80Ah paketti on?

6S 80 000 mAh UAV-akku on täydellinen kuuden sarjan pussikennoakku, ei yksittäinen 80 Ah akku. Siinä yhdistyvät kennot, eristys, ulkokääre ja liitäntäjohdot asennusvalmiin muotoon teknistä arviointia varten. Nimellisenergia kuvaa pakkausta; solutiheyskuva kuvaa sen solualustaa.

Leveysrajoitetun asennuksen edut

6S 80 Ah:n akkua kannattaa verrata, kun pitkällä akkupaikalla on rajoitettu leveys. Lyhyen pään johdinulostulo jättää pitkät sivut vapaaksi tukea ja pidätystä varten. Tämä asetteluetu on hyödyllinen vain, jos myös jäljellä oleva paksuus, asennusväli ja lentokoneen tasapaino toimivat.

Sen jatkuvavirtaluokitus antaa propulsion suunnittelijalle erillisen toimintarajan lyhytpulssivarasta. Valitse todellista lentokuormitusta vastaan, mukaan lukien lentoonlähtö ja palautuminen, sen sijaan, että käsittelet suurinta spesifikaatioon painettua virtaa normaalina toimintapisteenä.

Tekniset tiedot

Ympäristö- ja elinkaaren olosuhteet

Mekaaniset mitat

Valinnaiset rajapinnat

Nimellisenergia on jännite kerrottuna kapasiteetilla. Solun energiatiheys ei ole valmiin pakkauksen energiatiheys. Käyttölämpötilarajat eivät oikeuta latauslämpötilaan.

Sovellusalueet: kartoitus ja tarkastusarviointi

Harkitse 6S 80 Ah UAV Drone Batterya tutkimus- tai tarkastusalustoille, joiden sähkönsyöttö, hyötykuormabudjetti ja akkupaikka vastaavat tätä kokoonpanoa. Hyödyllinen kysymys on, pystyykö koko lentokone suorittamaan suunnitellun reitin sopivalla laskeutumisreservillä – ei se, muistuttaako akkuvalokuva olemassa olevaa pakkausta.

Ennen ensimmäistä ulkoarviointia

NASAn FireSense-työ Montanassa tarjoaa itsenäisen esimerkin kenttävalmisteluista ja lennon seurannasta. Valokuvien ansiot ovat NASA ARC/Milan Loiacono, ja ne osoittavat projektin, eivät HSS-käyttöistä lentokonetta. Tarkista omaa arviotasi varten turvajärjestelmä, liittimien pääsy ja kaapelivälys ennen kuin siirryt penkkitarkastuksesta lentokokeeseen.

Käytä lentotietueita päättääksesi seuraavasta kokoonpanosta

Kun arvioit 80 000 mAh:n UAV-akkua, tallenna hyötykuorma, sää, lennon kesto ja kuormitettu jännite yhdessä. Pidempi lento kevyemmällä hyötykuormalla ei ole vastaava vertailu. Nämä havainnot auttavat erottamaan energiarajoituksen asennuksesta, kytkennästä tai työntövoiman yhteensopimattomuudesta.

Tuotannon työnkulku: solualustalta pakkaukseen

HSS Energy käyttää kaupallisten toimituskumppaneiden kennoja. Niiden valmistusvalokuvat tarjoavat näkyvyyttä pussisolutuotteiden takana olevaan toimitusketjuun; niitä ei esitetä tämän yksittäisen 80 Ah:n kokoonpanon tuotantotietueina. Hankinnan tulee yhdistää valittu solualusta sovittuihin pakkauspiirustus- ja hyväksymisvaatimuksiin.

Materiaalin valmistelu ja elektrodien käsittely

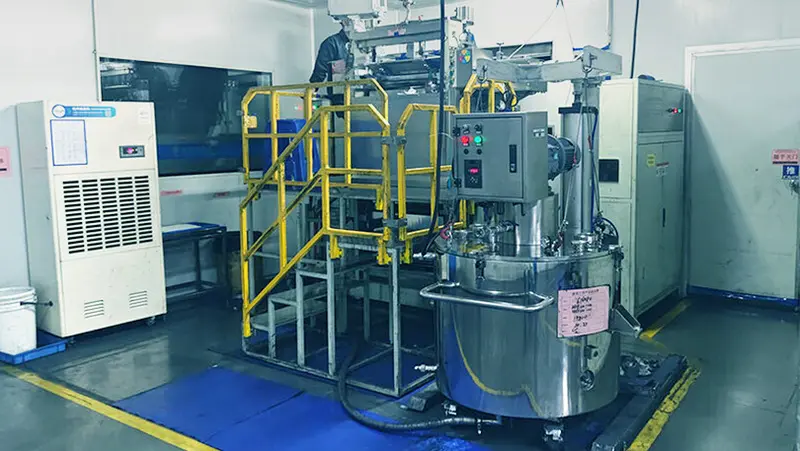

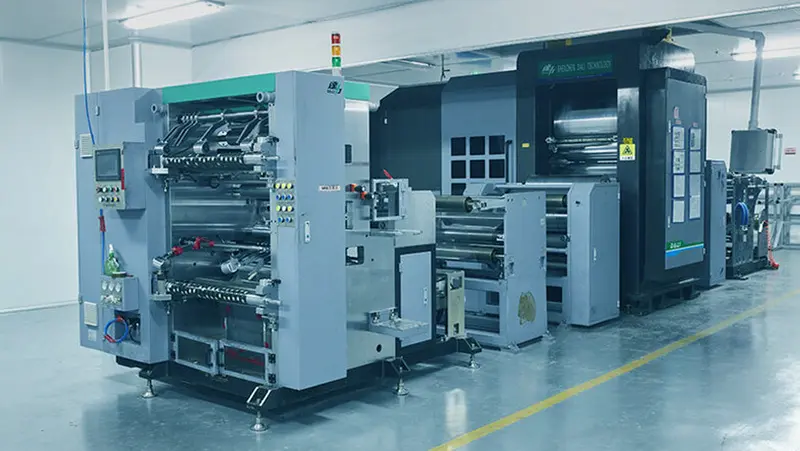

80 Ah:n puolikiinteässä akussa materiaalimerkintä ei yksinään paljasta elektrolyyttireseptiä tai valmistustoleranssia. Kumppaneiden kuvissa on sekoitus- ja telakäsittelylaitteet. Nämä vaiheet kuvaavat alkupään solujen valmistusta, kun taas tietty formulaatio ja prosessiasetukset pysyvät erillään julkaistusta pakkausspesifikaatiosta.

Solun valmistus ja pakkauskokoonpano

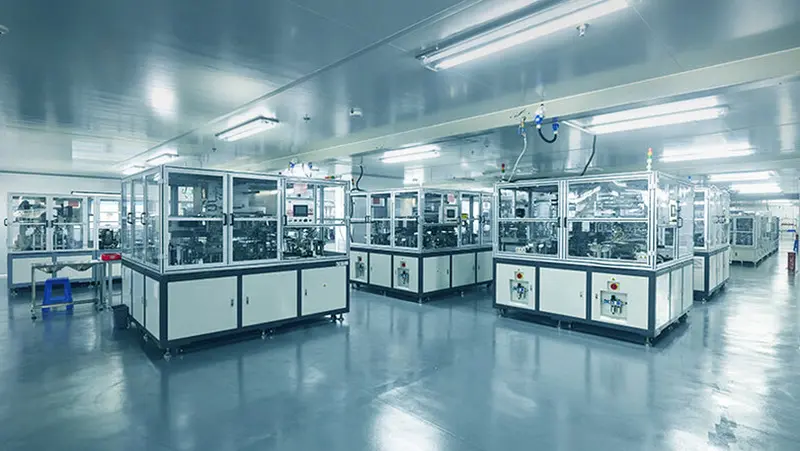

Solujen valmistus ja valmiin pakkauksen kokoonpano ovat eri vaiheita. Suljetut tuotantolaitteet kuuluvat solunvalmistuskontekstiin. Tilatun pakkauksen kokoonpanotarkastelussa tulisi tunnistaa kennonimitys, sarjajärjestely, liitäntäjärjestely ja eristysvaatimukset ennen ulkopinnan ja liitäntöjen viimeistelyä.

Käsittele 21 V:n UAV-akkulaturin profiilia osana tätä kokoonpanoa, ei lisävarusteena, joka valitaan pelkästään sarjamäärän perusteella. Solualustaan, liittimiin tai kirjekuoreen tehdyt muutokset tulee näkyä lopullisessa teknisessä sopimuksessa, jotta näyte ja uusintatilaus arvioidaan samalla perusteella.

Aloita akkupaikan piirroksesta

Lähetä HSS Energylle käytettävät tilan mitat, lentokoneen jännitealue, kuormaprofiili ja suunniteltu määrä konfigurointitarjousta varten. Sisällytä pakkauksen liittämiseen ja poistamiseen tarvittava tila, ei vain nimellistä ontelon kokoa.

FAQ

Voiko se korvata nykyisen 6S LiPoni vaihtamatta lentokonetta?

Ei pelkästään "6S":n perusteella. Vertaa koko jänniteikkunaa, latausprofiilia, kuormitusvaatimuksia, rungon kuorta ja liitäntäjärjestelyä. Tämä malli käyttää 25,8 V:n latauskatkaisua; olemassa oleva kuuden sarjan kokoonpano on verrattava tähän arvoon ennen kuin korvaava versio hyväksytään.

Akkutilani on 75 mm leveä. Sopiiko paketti?

Nimellisleveys on 75 mm, mutta täsmälleen sama leveys ei jätä huomioon valmistustoleranssia, asennusta tai rajoituksia. Tarkista kaikki kolme rungon mitat ja sovitut mittatoleranssit ja lisää sitten pehmusteelle, asennukselle ja lyhytpäisille kaapeleille tarvittava tila.

Kuinka paljon lentoaikaa 1680Wh tarjoaa?

Nimellisenergia ei itse määritä lentoaikaa. Lentokoneen keskimääräinen teho, hyötykuorma, lentoprofiili, lämpötila ja laskeutumisreservi vaikuttavat käytettävään tehtävän kestoon. Käytä mitattua tehoa ja kontrolloituja näytelentoja reitin arvioimiseen; tähän pakettiin ei ole liitetty kiinteää lentominuuttivaatimusta.

Mitä ehtoja sovelletaan 800A maksimiarvoon?

Määritetty maksimi on 800A 10 sekunnin ajan SOC:n ollessa yli 50 %. Jatkuva purkaus on 240A. Kaapelin, liittimen ja lentokonerajojen on myös vastattava aiottua kuormitusta.

Sopiiko valinnainen QS8-liitin automaattisesti 800A pulssille?

Ei. Pakettitason pulssiluokitus ei ole liittimen hyväksyntä. Valittu liitin, liitäntäkoskettimet, johdin reitti ja yhteyden laatu on tarkistettava todellisen virtaprofiilin osalta. Määritä koko käyttöliittymä sen sijaan, että valitset liittimen pelkän nimen perusteella.

Kuvaako 400Wh/kg koko akkua?

No. 400Wh/kg on määritetty kennon energiatiheys. Paketin nimellisenergia on 1680 Wh, laskettuna 21,0 V:sta ja 80 Ah:sta. Nämä arvot kuvaavat erilaisia ​​määriä.

Voinko pyytää erilaista kaapelin pituutta tai runkorakennetta?

Lähetä vaadittu piirustus ja yhdistämisliittymä tarkistettavaksi. Kaapeli- tai liitinpyyntö on eri asia kuin solun järjestelyn tai rungon koon muutos; jälkimmäinen voi vaikuttaa massaan, sähkörajoihin ja asiakirjoihin. Tarjouksen tulee yksilöidä hyväksytty kokoonpano sen sijaan, että se lupaa jokaista muutosta vakiokirjekuoressa.

Mitä minun tulee tarkistaa arviointinäytteestä ennen toistuvan tilauksen tekemistä?

Tarkista ensin todellinen asennusvälys, kiinnitys ja liitin. Arvioi sitten latausasetukset ja lentokoneen kuormitus sovittujen sähkörajojen perusteella. Kirjaa ylös hyväksytty kaapeli, liitin ja piirustusversio siten, että toistuva tilaus viittaa samaan kokoonpanoon eikä vain samaan kapasiteettitarraan.

Mitä minun pitäisi lähettää saadakseni hyödyllisen tarjouksen yleisen hinnan sijaan?

Anna 6S 80 Ah UAV Drone Batterylle paikkapiirros, tuettu jännitealue, jatkuvat ja ohimenevät kuormat, liittimen napaisuus ja tavoitemäärä. Lisää käyttöympäristö ja pyydetyt asiakirjat. Tämä mahdollistaa tarjousosoitteen asennus- ja käyttöliittymävalinnat sekä itse akun.
