265 kWh:n energiaakku

HSS Energy toimittaa 265 kWh:n energiavarastoakun järjestelmäintegraattoreille, EPC-urakoitsijoille, jakelijoille ja teollisille ostajille, jotka tarvitsevat yhteensopivan suurjänniteakkukaapin löysän moduuliryhmän sijaan. Yhdentoista moduulin sarjan merkkijono, akun ohjausyksikkö, tasavirtasuoja, jäähdytys, tiedonsiirto ja PCS-liitäntä tarkastetaan kokonaisena järjestelmänä. Ostajat voivat toimittaa yksirivisen kaavion, kuormaprofiilin ja varusteluettelon konfiguraatiotarkistusta, räätälöityjä merkintöjä, toimitussuunnittelua ja muodollista tarjousta varten.

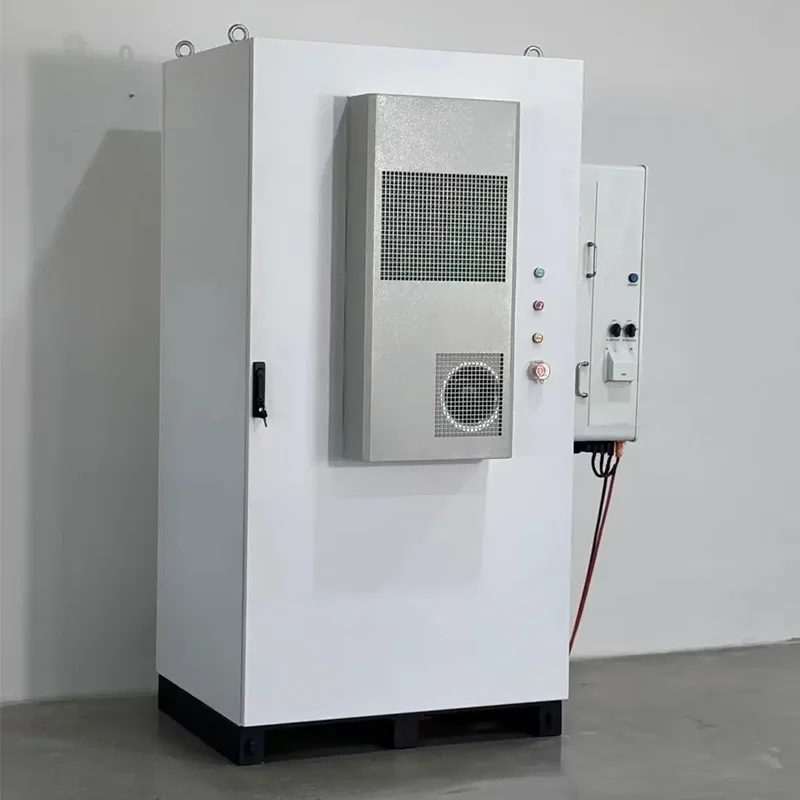

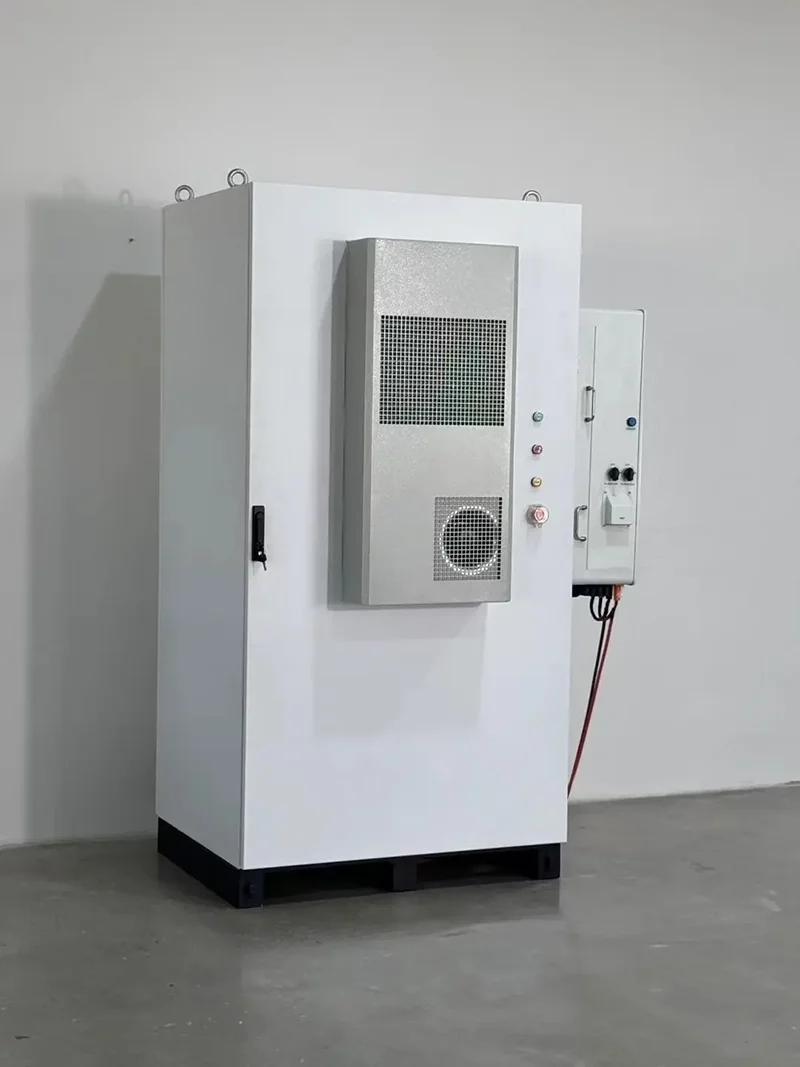

Valmis kaappi valokuvattu tuotantopaikalla. Projektikotelo toimitetaan yleensä IP55-kokoonpanossa; perustietolomakkeessa luetellaan IP54.

Tekniset perustiedot

1. Yksitoista 76,8 V:n moduulia muodostaa suurjännitejonon

Korkeajännitteisessä pinottavassa litiumparistossa käytetään yhtätoista 76,8 V 314 Ah:n moduulia sarjassa, ja yksi BCU valvoo koko merkkijonoa. Tämä antaa 844,8 V nimellisjännitteen ja luettelon käyttöalueen 765,6-950,4 V. Jokaisen 265 kWh:n energian varastointiakkuprojektin sarjaosoitteet, esilatausjärjestys, suojakynnykset ja kaapeliliitännät kirjataan hyväksyttyyn tekniseen tiedostoon. Pinottava muoto tukee organisoitua palvelun käyttöä, mutta se ei tarkoita, että moduuleja voidaan lisätä tai poistaa tarkistamatta uudelleen PCS-jänniteikkunaa ja BMS-asetuksia.

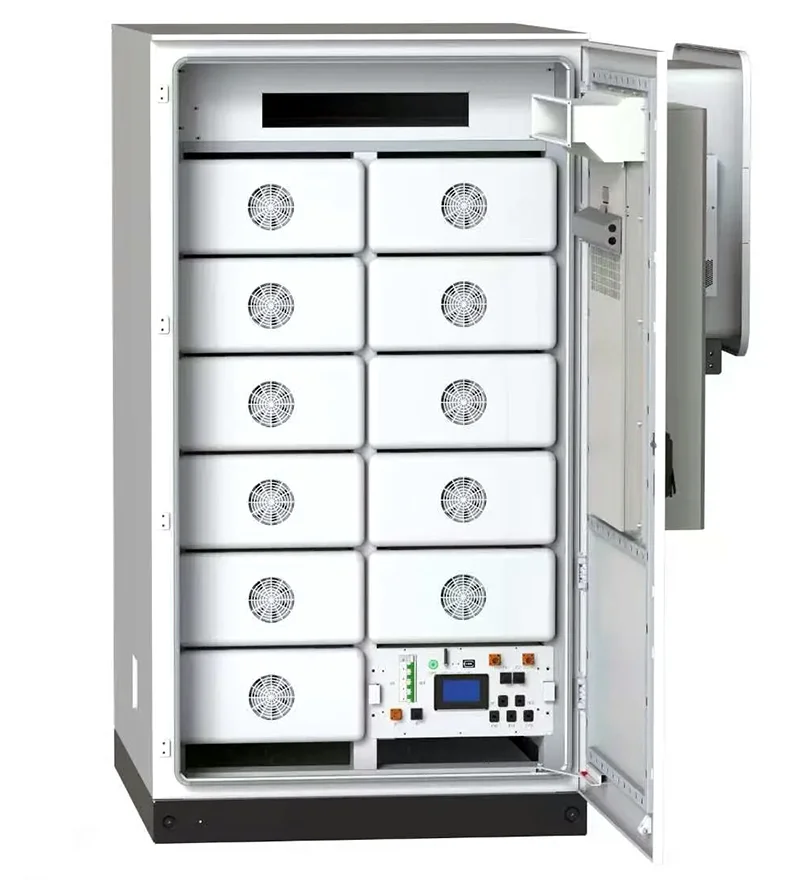

Avokaappinäkymä, jossa näkyy yhdentoista moduulin layout ja akun ohjausyksikkö.

2. Kaupalliset aurinko- ja kuormanhallintasovellukset

HV Solar Energy Storage Battery on tarkoitettu kaupalliseen aurinkosähkön omaan kulutukseen, käyttöajan vaihtamiseen, parranajohuippuihin ja valittujen kuormien varmuuskopiointiin. Sitä voidaan harkita myös mikroverkko- ja teollisuuden energianhallintahankkeissa sen jälkeen, kun toimipaikan valvontastrategia on määritelty. 265 kWh:n aurinkoakku tulee mitoittaa todellisen kuormitus- ja tuotantotiedon perusteella: tallennettu energia ei yksin määritä PCS-tehoa, varmuuskopioinnin kestoa tai taloudellista tuottoa. Siksi HSS Energy kysyy kuormituskäyrät, käyttötunnit ja vaaditun vararajan ennen ehdotuksen vahvistamista.

3. Invertterin sovitus, mukaan lukien 125 kW:n Solis-esimerkki

Tämä kaupallinen korkeajänniteakku voidaan arvioida Deye-, Solis-, Afore-, Growatt-, FOX ESS- ja Megarevo-laitteilla. Tietolomakkeessa nämä merkit esitetään myös yhteensopivina perheinä, mutta todellinen yhteys riippuu tarkasta PCS- tai invertterimallista ja protokollaversiosta. 125 kW:n Solis-invertterin osalta HSS Energy tarkistaa DC-akun alueen 765,6–950,4 V:n suhteen, vahvistaa akun sallitun virran, tarkistaa CAN- tai RS485-tiedonsiirron ja suorittaa protokollatestin ennen tuotantoa. Tuotemerkkitason yhteensopivuutta ei pidetä jokaisen mallin hyväksyntänä.

4. Kaapin suojaus ja lämpösuunnittelu

Kaupallinen ja teollinen energian varastointijärjestelmä käyttää integroitua kaappia, jossa on ilmastointi ja tuuletinjäähdytys. Mukana toimitetussa tietolomakkeessa on määritetty IP54, kun taas projektitoimituksissa voidaan käyttää IP55-ulkokoteloa, kun tämä vaatimus on kirjoitettu vahvistettuun tilaukseen. Tällä erolla on merkitystä, koska oven tiivisteet, kaapeliläpiviennit, tuuletusreitit ja ulkoiset jäähdytyslaitteet vaikuttavat kaikki lopulliseen suojaustasoon. Työpaikan sijoitus, huoltoväli, ympäristön lämpötila, pöly- ja satealtistus tulee tarkistaa ennen kaapin piirustuksen julkaisemista.

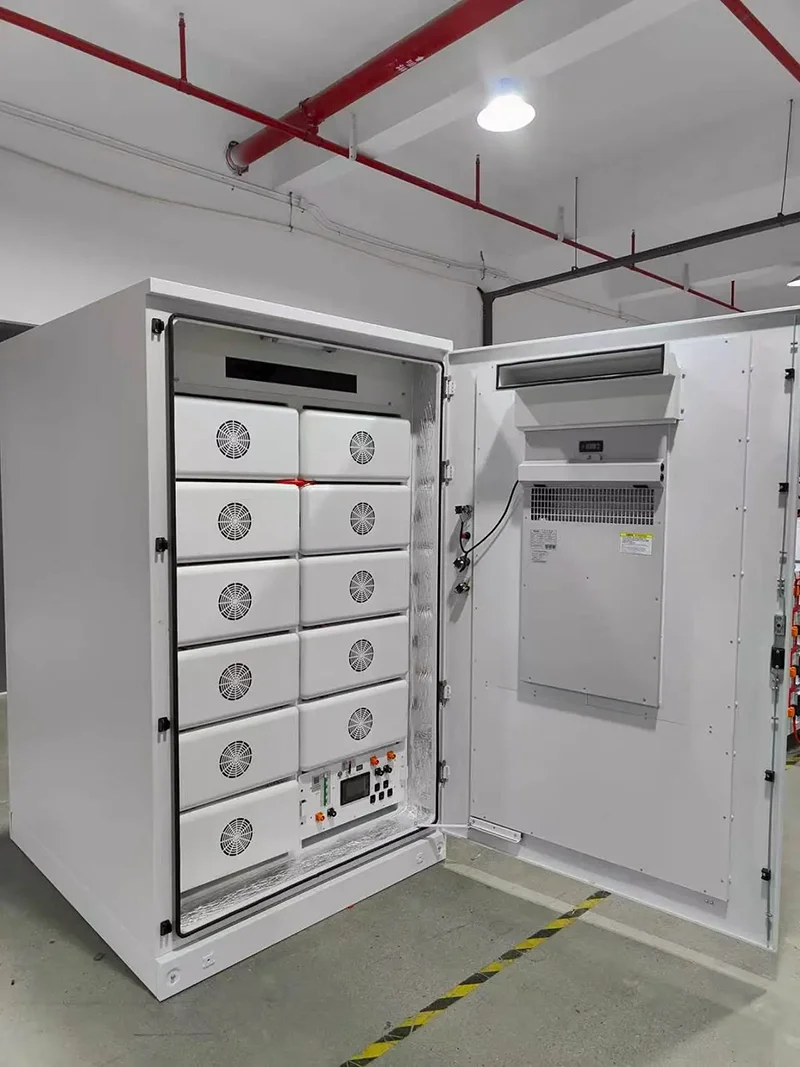

Tuotantopaikan sisäkuva, jossa näkyy moduulijärjestely, ohjainalue, oven tiiviste ja kaapin jäähdytyslaitteet.

5. BMS-viestintä ja Wi-Fi-valvonta

BCU kommunikoi CAN:n ja RS485:n kautta ja kerää toimintatietoja moduulin BMS-yksiköistä. Tietolomakkeessa näkyy myös sisäänrakennettu Wi-Fi-valvontalaite, joka on kehitetty BMS-toimittajan UDANin kanssa, kiina- ja englanninkielisillä näyttövaihtoehdoilla. Valvonnan saatavuus, sovellusten käyttöoikeudet, tietokentät ja verkkotapa vahvistetaan tilatulle kokoonpanolle. Fyysinen CAN- tai RS485-portti ei sinänsä todista yhteensopivuutta valitun PCS:n kanssa, joten tietoliikennetiedostot ja testiolosuhteet jäävät osaksi tuotantoa edeltävää tarkastelua.

6. Tuotanto, OEM/ODM ja laadunvalvonta

265 kWh:n Ess Battery -säilytysjärjestelmä vapautetaan tuotantoon vasta, kun järjestelmäpiirros, moduulien määrä, BCU-asetukset, jäähdytysjärjestely, protokolla, tarrat ja toimitusasiakirjat on vahvistettu. HSS Energy tukee koteloiden, merkintöjen ja projektidokumenttien räätälöintiä päteville OEM- ja ODM-tilauksille. Yritys on perustettu vuonna 2023, ja sen kumppaneilla on yli kymmenen vuoden kokemus litiumparistoteollisuudesta. Useat tuotantolaitokset Kiinassa kattavat noin 12 000 m², ja akkuprojekteissa käytetään automatisoitua kokoonpanoa, laserhitsausta, ikääntymistestiä ja lähtötarkastuksia. Luettelovaatimukset, kuten syklin käyttöikä ja sertifiointi, pidetään sidoksissa ilmoitettuihin kokoonpanoihin ja olosuhteisiin.

7. Pakkaus, lähetys ja myynnin jälkeinen luovutus

Tietolomakkeen mukaan 11-moduulin kaapin järjestelmän paino on noin 2 312 kg, joten purkulaitteet, lattiakuormaus, kulkureitti ja lopullinen sijoitus on tarkistettava ennen lähettämistä. Pakkaukset ja merkinnät valmistetaan sovittua reittiä, kohdetta ja kuljetusasiakirjalistaa varten. HSS Energy toimittaa tilausta vastaavat käsikirjat ja projektin tekniset tiedostot. Johdotukset, käyttöönotto, hälytykset ja huoltotoimenpiteet on säilytetty käyttöohjeessa eikä tuotesivulla. Myynnin jälkeinen viestintä alkaa sarjanumerosta, paikkatiedoista ja selkeästä toimintatilan kuvauksesta.

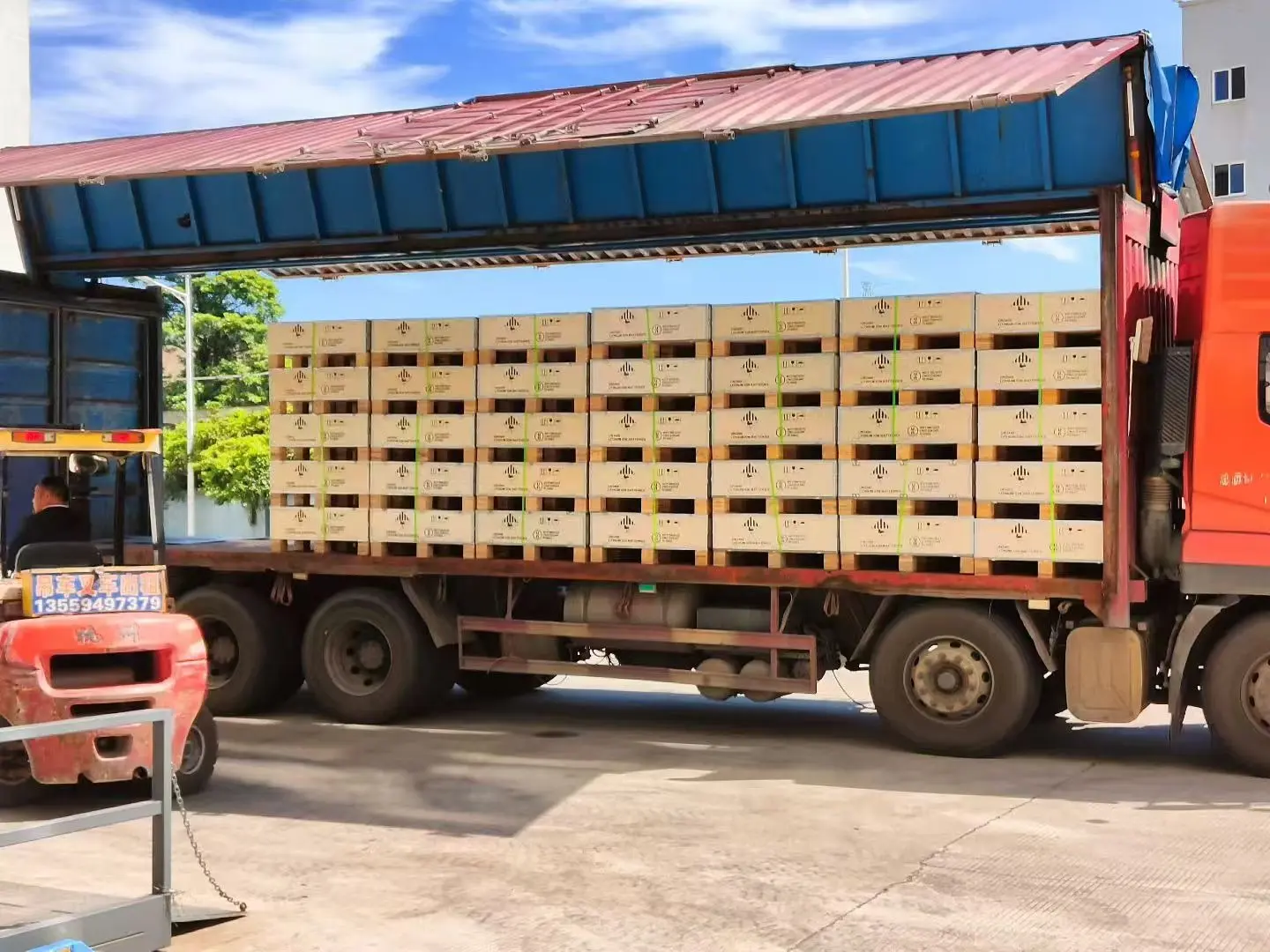

Lähetettäväksi valmistetut lavat litiumakkutuotteet; lopulliset pakkaus- ja kuljetusmerkit seuraavat määräpaikkaa ja hyväksyttyä reittiä.

FAQ

1. Miten 265 kWh:n kapasiteetti lasketaan?

Jokaisen moduulin nimellisjännite on 76,8 V 314 Ah eli noin 24,12 kWh. Yksitoista sarjassa olevaa moduulia säilyttää 314 Ah kapasiteetin ja tuottaa 844,8 V nimellisjännitteen, mikä antaa 265,27 kWh nimellisenergiaa.

2. Onko kotelo IP54 vai IP55?

Mukana toimitetussa tietolomakkeessa on IP54. IP55-projektikotelo voidaan toimittaa, kun kaapin suunnittelu ja suojausvaatimus vahvistetaan tarjouksessa ja teknisessä eritelmässä.

3. Voiko järjestelmä toimia 125 kW:n Solis-invertterin kanssa?

Se voidaan arvioida kyseiselle sovellukselle, mutta tarkka Solis-malli on toimitettava. Tasajännitealue, akun virta, tiedonsiirtoprotokolla ja ohjauslogiikka tarkistetaan ennen kuin yhteensopivuus varmistetaan.

4. Ovatko Deye, Growatt, FOX ESS ja Megarevo myös tuettuja?

Nämä tuotemerkit on lueteltu tai tunnistettu mahdollisiksi yhteensopiviksi perheiksi. Lopullinen hyväksyntä on malli- ja protokollakohtainen.

5. Onko Wi-Fi-valvonta standardi?

Wi-Fi-valvonta näkyy mukana toimitetussa tietolomakkeessa. Vahvista valvontalaitteisto, sovelluksen käyttöoikeus ja verkkotapa tilauskokoonpanossa.

6. Mitä tarjouksessa on annettava?

Lähetä kohde-PCS-teho, tarkka invertterin malli, kuormitusprofiili, aurinkokapasiteetti, työpaikan ympäristö, vaadittu IP-luokitus, määrä, kohde, vaatimustenmukaisuusasiakirjatarpeet ja toimitusaikataulu.

Projektikysely:265 kWh:n energiavarausakun tarjousta varten lähetä PCS- tai invertterin merkki ja tarkka malli, tavoiteteho, kuormitusprofiili, sijaintiolosuhteet, haluttu kaapin suojaustaso, viestintävaatimus, määrä ja kohde. HSS Energy tarkistaa yhdentoista moduulin jänniteikkunan, BCU:n ja protokollan asetukset, jäähdytyskokoonpanon, toimitusasiakirjat ja kaupallisen ehdotuksen.
