100 kWh:n energiavarastoakku

Integraattoreille, jotka vertaavat 100 kWh:n energian varastointiakun toimittajia, HSS Energy Factory tarjoaa moduulien valinnan, teline- tai ulkokaappivaihtoehdot, merkinnät ja viestintäkonfiguraation projektin ympärillä. Nimi kuvaa markkinakapasiteettiluokkaa, ei tarkkaa energia-arvoa jokaiselle järjestelylle. Kuuden moduulin referenssissä luettelojärjestelmätaulukossa on 96,46 kWh nimellisenergiaa, kun taas kuusi moduulia 16,08 kWh:lla laskee noin 96,48 kWh:n. Samassa taulukossa on 86,81 kWh käytettävissä olevaa energiaa 90 % DOD:lla. Koska nämä kaksi nimellisenergialukua eroavat 0,02 kWh:lla, hyväksytty spesifikaatio, järjestelmäkaavio ja laitteiden yhteensopivuustietue ovat etusijalla ostotilauksessa.

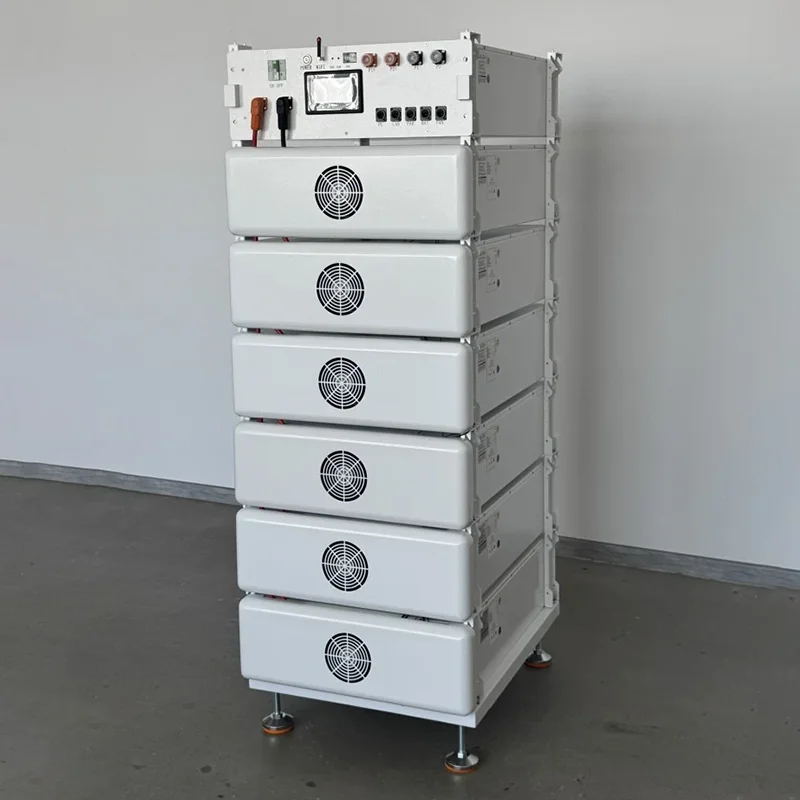

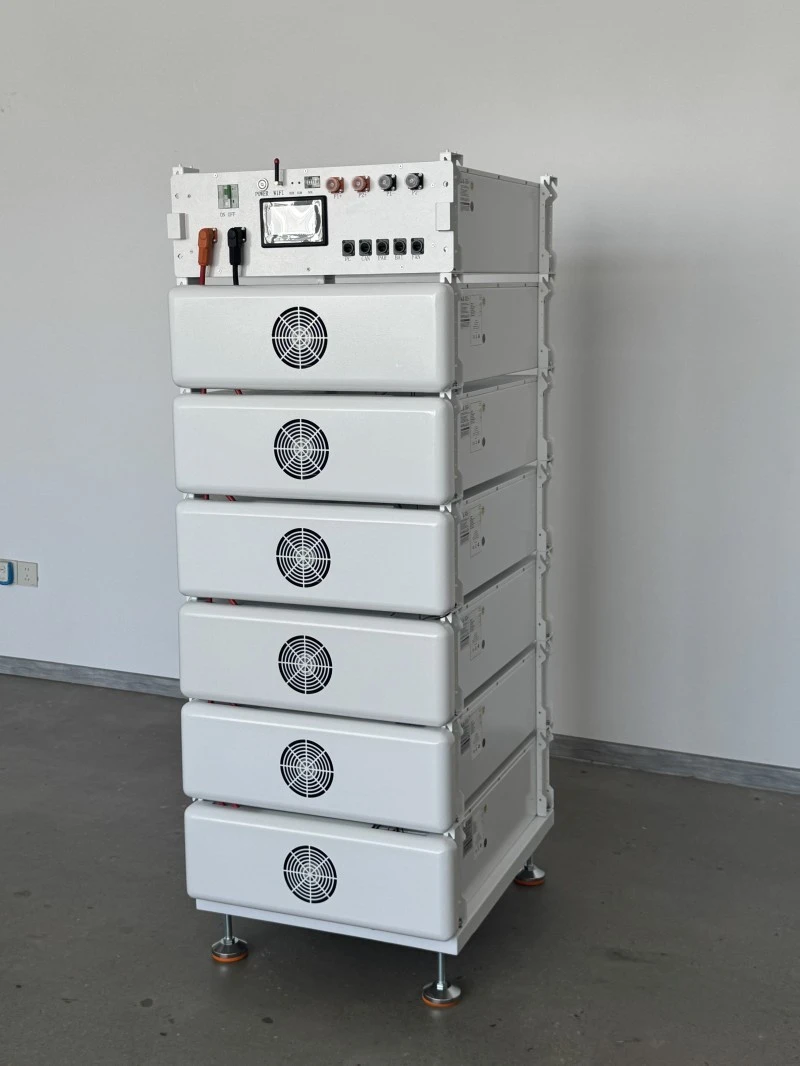

Kuusi sarjaan kytkettyä 16,08 kWh:n suurjännitetelinemoduulia

Viite tekniset tiedot

1. Kapasiteettiarkkitehtuuri ja moduulien valinta

100 kWh hv akkujärjestelmä voi käyttää eri moduulien energialuokkia: kymmentä noin 10 kWh yksikköä, kuusi 16 kWh-luokan yksikköä tai neljä 24 kWh-luokan yksikköä. Tämä sivu keskittyy kuuteen 16,08 kWh:n moduuliin. Järjestyksen muuttaminen muuttaa myös järjestelmän jännitettä, telineen mittoja, painoa, toimitusta ja laitteiden yhteensopivuutta, joten moduulimääriä ei voida korvata pelkästään energialla. Kokoonpanon tarkistuksen aikana HSS Energy kirjaa tilauksen tekniseen liitteeseen moduulimäärän, sarjajännitteen ja sähköliitännät 100 kWh:n energiavarastoakun osalta.

2. Korkeajännitetopologia ja PCS-sovitus

Korkeajänniteakun valitseminen alkaa PCS:n tai invertterin tasajänniteikkunasta. Kuuden moduulin ohjearvo on 307,2 V ja toiminta-alue 278,4-345,6 V. CAN tai RS485 tunnistaa käytettävissä olevan liitännän; se ei todista protokollan yhteensopivuutta. Anna ennen tuotantoa laitteen merkki, malli, protokollaversio ja nastan määritelmä teknistä tarkastelua varten.

3. Sisäteline tai ulkokaappi

Kaupallisena energian varastointiakkuna järjestelmä voi tukea kaupallista huippujen hallintaa, aurinkoenergian omaa kulutusta ja valittuja varakuormia, ja se voi sopia myös paljon kuluttaviin koteihin tai pienempiin projekteihin. Luettelossa on IP20 sisätelinejärjestelylle. Ulkotiloissa voidaan käyttää valinnaista IP55-kaappia, mutta kotelointiluokitus ei korvaa ympäristön lämpötilan, ilmavirran, perustuksen, huoltovälin ja paikallisten sähkövaatimusten tarkastuksia.

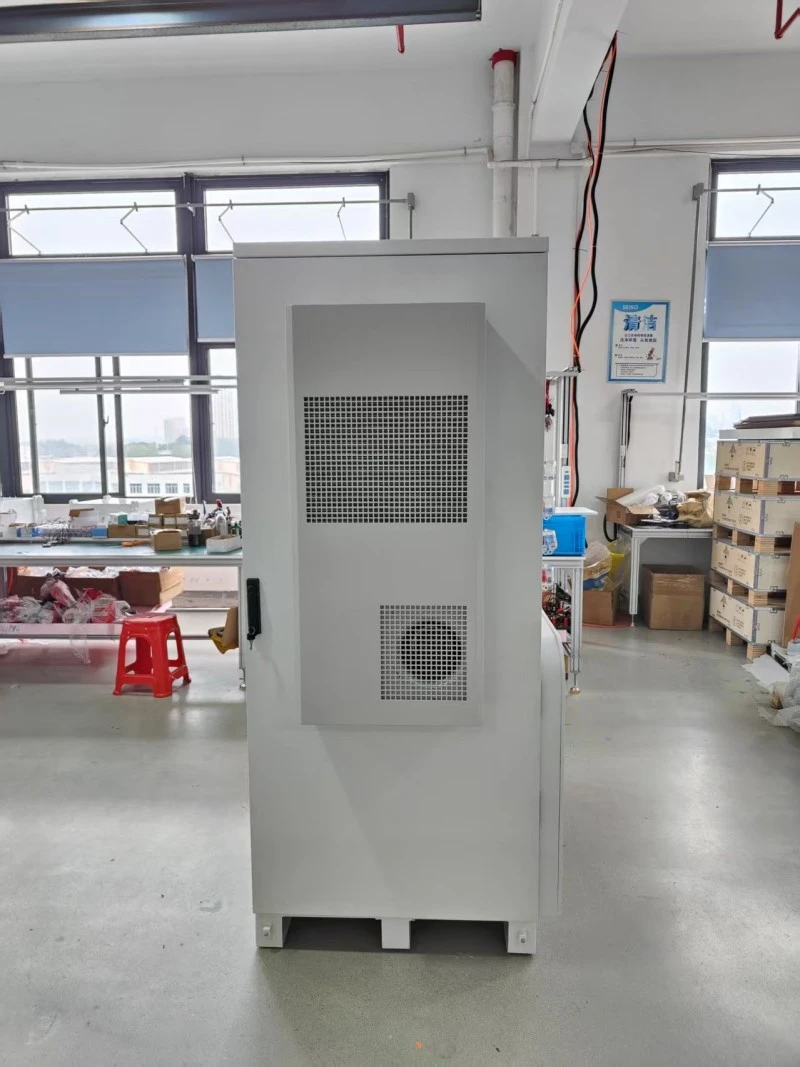

Ulkona suojaava kaappi; sisäiset moduulit, ilmavirta ja liitännät vahvistetaan jokaiselle tilaukselle

4. Modulaarinen rakentaminen ja huoltoon pääsy

Telineeseen kiinnitetyssä LiFePO4-akussa käytetään itsenäisiä moduuleja, joissa on pääohjausyksikkö, mikä tekee tehdastarkastuksesta, jaetuista toimituksista ja palveluista käytännöllisempiä. Yksi 16 kWh-luokan moduuli painaa noin 118 kg, kun taas kuuden moduulin järjestelmän luetteloviite on noin 782 kg. Telinekuormaus, pääsyreitit ja nosto- tai trukkijärjestelyt tulisi siksi keskustella tarjousvaiheessa. Yksityiskohtaiset asennus-, johdotus- ja käyttöönottotoimenpiteet ovat tuotteen käsikirjassa.

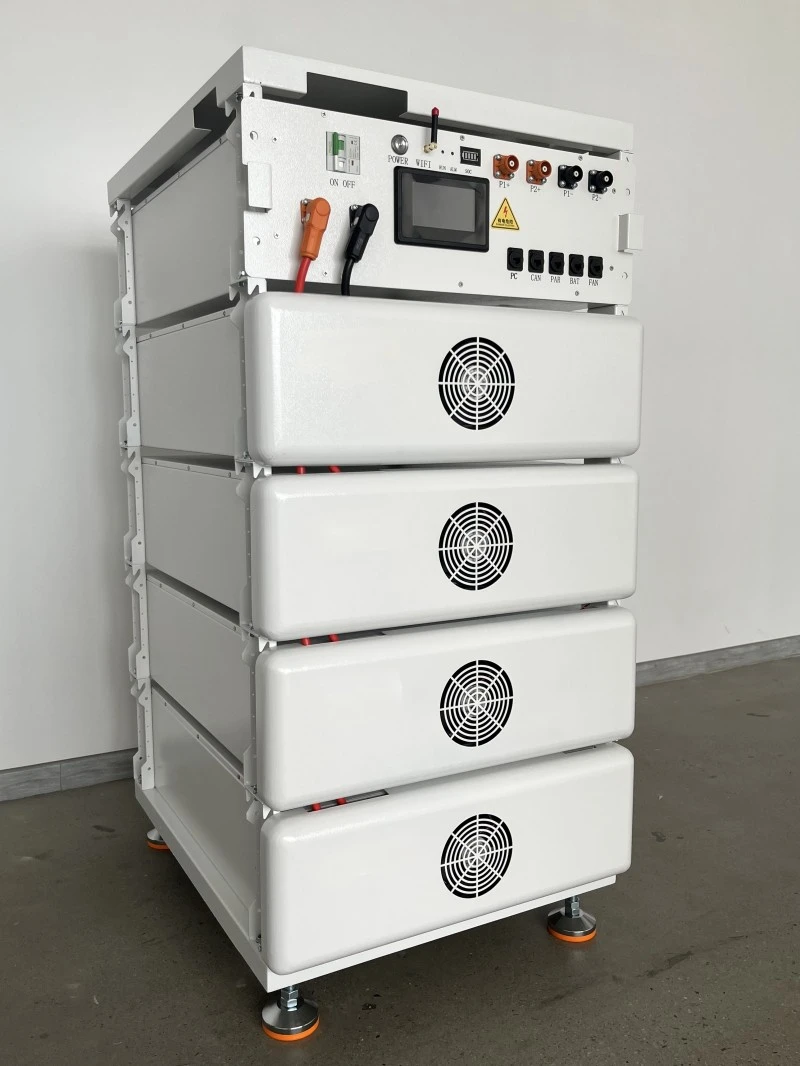

Lähikuva moduulipinosta ja pääohjausyksiköstä; valokuvattu pino on rakennusreferenssi, ei kuuden moduulin järjestelmäjärjestely

5. BMS, tuulettimen jäähdytys ja toimintarajat

Korkeajännitteinen litiumakkujärjestelmä käyttää akunhallintaa moduulin tilan valvontaan ja tietojen vaihtamiseen ylemmän tason laitteiden kanssa CAN- tai RS485-liitännän kautta. Luettelossa suositellaan lataus-/purkausvirtaa 160A ja maksimi 200A, mutta huomioidaan, että lämpötila ja SOC vaikuttavat virrankapasiteettiin. Tuuletinjäähdytys, -10°C - 55°C työskentelyalue, kosteus- ja korkeusrajat on otettava huomioon yhdessä sen sijaan, että yksittäisiä maksimiarvoja käsitettäisiin jatkuvana kaikissa olosuhteissa.

6. Tuotannon hyväksyntä, OEM/ODM ja sertifioinnin laajuus

HSS Energy voi vahvistaa moduulien tarrat, telineet, ulkokaapit, näyttöasetukset, tietoliikennekonfiguraatiot ja pakkaukset määritellylle projektille. Ennen erätuotantoa, piirustukset, materiaaliluettelo, protokolla ja näyte tulee hyväksyä, ja kokoonpanon, liitännän tarkastuksen, BMS-asetusten ja ikääntymistestien tietueet tulee säilyttää eräkohtaisesti. Mukana toimitettu CE EMC -sertifikaatti on nro XK2410013017C ja sen mallialue sisältää 51.2V 314Ah-HV. Se, pysyykö mukautettu versio kyseisessä laajuudessa, on tarkistettava lopulliseen toimitettuun kokoonpanoon verrattuna.

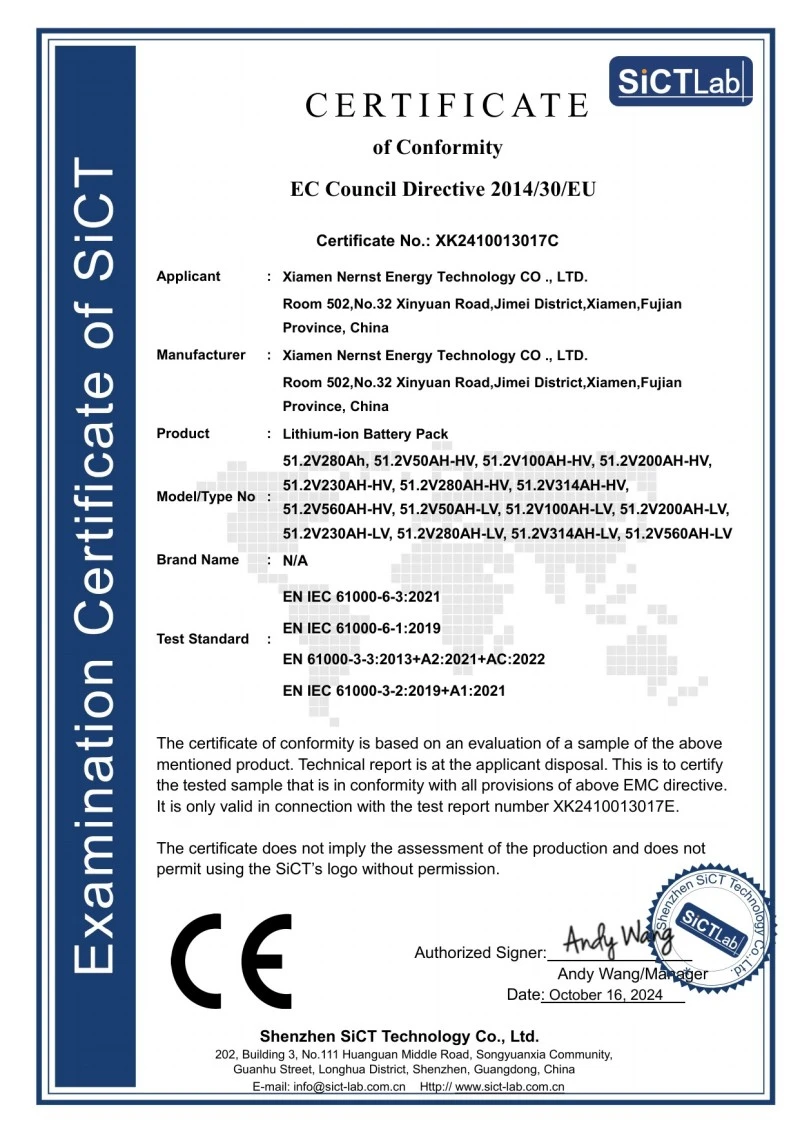

CE EMC-sertifikaattisivu; todistus nro XK2410013017C

7. Pakkaus, toimitus ja projektitoimitus

100 kWh:n litiumioniakkuprojekti sisältää raskaita suurjännitelaitteita, joten moduulit, ohjausyksikkö, teline ja kaappi saattavat vaatia erilliset suojaukset, rajoitukset, vaarallisten aineiden etiketit ja purkusuunnitelmat. Ilmoita lähetyksen valmistelua varten kohde, kuljetustapa, purkuolosuhteet, vaaditut asiakirjat ja se, tarvitaanko koko kaappi. Puukotelon tai kuormalavan yksityiskohdat, UN3480-merkintä ja kuljetuspaperit on vahvistettava varsinaiselle moduulille ja reitille sen sijaan, että ne kopioidaan esittelykuvasta.

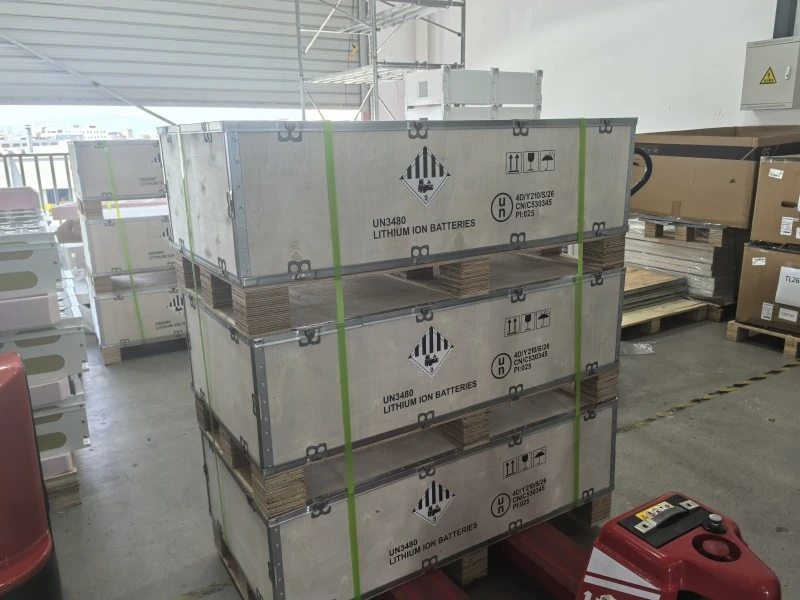

Puinen kotelopakkaus suurjänniteakkumoduuleille UN3480-merkinnällä

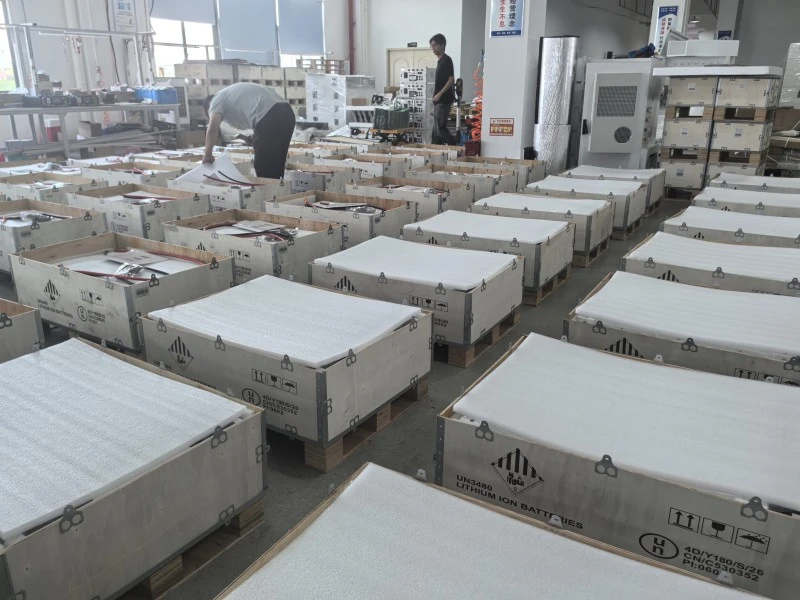

Eräpakkaus työpajassa; suojamateriaalit, kotelot ja lähetyserät seuraavat tilausta

Usein kysytyt kysymykset

1. Miksi tuotteen nimi on 100 kWh, kun kuusi 16 kWh-luokan moduulia eivät ole täsmälleen 100 kWh?

Kuva on yleinen kapasiteettiluokan kuvaus. Jokaisen referenssimoduulin teho on 16,08 kWh, joten kuusi laskee noin 96,48 kWh:ksi; luettelojärjestelmätaulukossa lukee 96,46 kWh. Tarjouksessa ja sopimuksessa tulee ilmoittaa todellinen nimellisenergia.

2. Voidaanko kymmenen 10kWh, kuusi 16kWh-luokan ja neljä 24kWh-luokan moduulia vaihtaa suoraan?

Ei. Järjestelmän jännite, toiminta-alue, mitat, paino, teline, pääohjain ja laitteiden yhteensopivuus voivat kaikki muuttua. Uusi järjestelmäkokoonpanon tarkistus vaaditaan.

3. Voidaanko järjestelmä asentaa ulos?

Valinnainen IP55-ulkokaappi on saatavana. Kotelon luokitus on vain yksi osa sivuston suunnittelua; lämpötila, jäähdytys, perustus, kaapelin läpivienti, huoltotila ja paikalliset vaatimukset vaativat vielä vahvistuksen.

4. Tarkoittaako CAN- tai RS485-portti, että akku voidaan liittää jokaiseen PCS:ään tai invertteriin?

Ei. Yhteensopiva liitin ei takaa yhteensopivia protokollia, osoitteita tai datamäärityksiä. Anna laitteen malli, protokollaversio ja pin-määritys ennen tilaamista.

5. Kattaako CE-sertifikaatti automaattisesti kaikki OEM-muutokset?

Ei välttämättä. Mukana toimitettu sertifikaattialue sisältää 51,2V 314Ah-HV, mutta kaappi-, rakenne-, sähkö- tai muut muutokset on tarkistettava lopulliseen kokoonpanoon ja sertifikaatin laajuuteen.

Tarjousten tarkistuslista:Kun arvioit 100 kWh:n energiaakkua, jaa tavoiteenergia, ensisijainen moduulijärjestely, PCS- tai invertterimalli, pääkuormat, asennusympäristö, sisäteline tai IP55-kaappivaatimus, protokolla, määrä, kohde, vaaditut sertifiointiasiakirjat ja toimituskohde. HSS Energy tarkistaa nämä kohdat ennen kokoonpanon ja kaupallisen ehdotuksen antamista.
