215 kWh:n energiaakku

HSS Energy valmistaa China 215 kWh Energy Storage Battery -energian varastointiintegraattoreille, asentajille, jakelijoille ja teknisille ostajille, jotka tarvitsevat korkeajänniteakkupaketin, jolla on selkeät tekniset rajat. Kyse ei ole vain viidestätoista moduulista, jotka on sijoitettu kaappiin: sarjajännite, master-BMS-logiikka, DC-suojaus, tietoliikenne, kaapelointi, lämpösuunnittelu ja PCS- tai invertterisovitus on tarkasteltava yhtenä järjestelmänä. Ostajat voivat lähettää yksirivisen kaavion, laitemallin ja kuormitusprofiilin saadakseen konfiguraatiotarkistuksen ja virallisen tarjouksen.

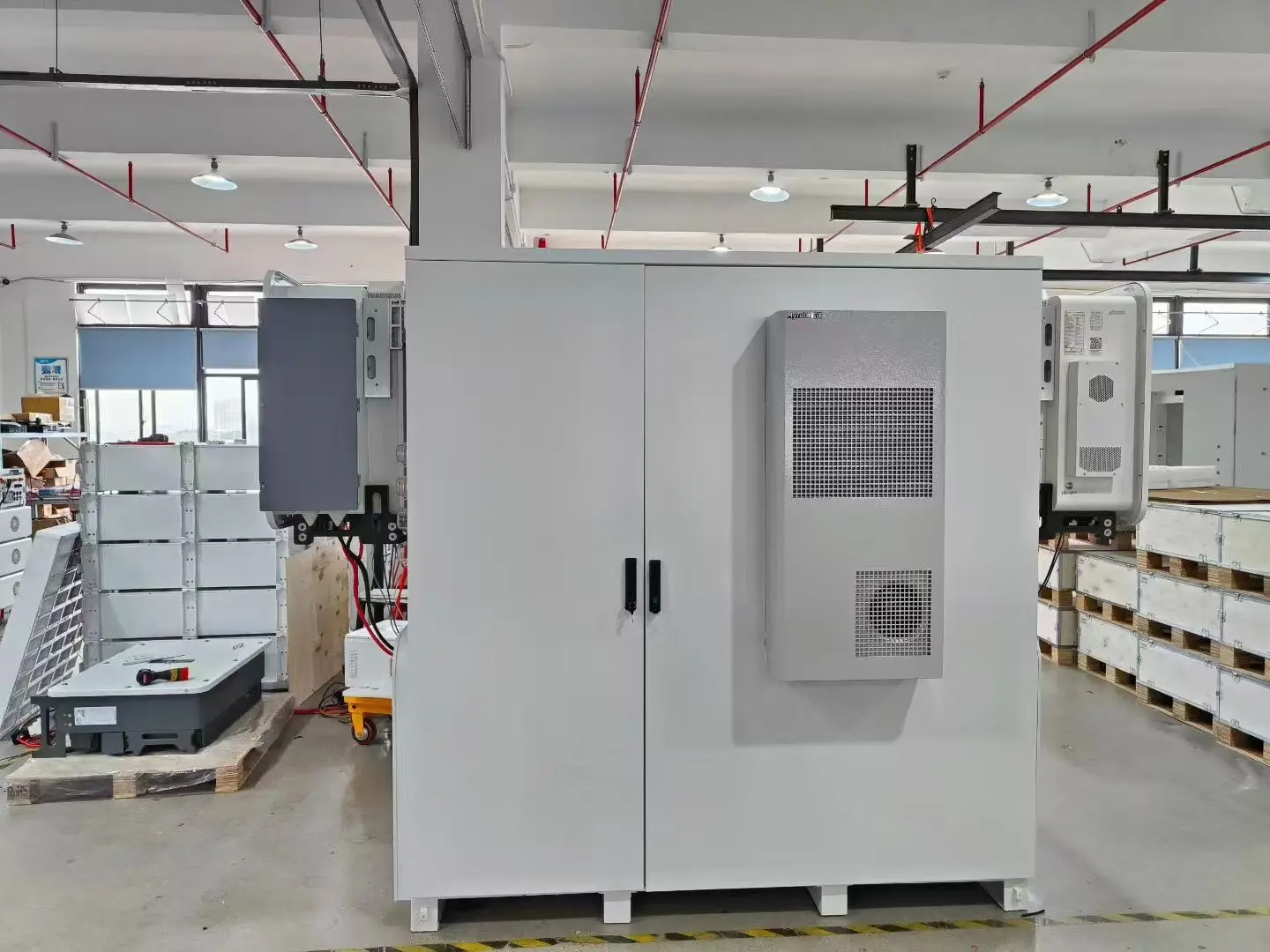

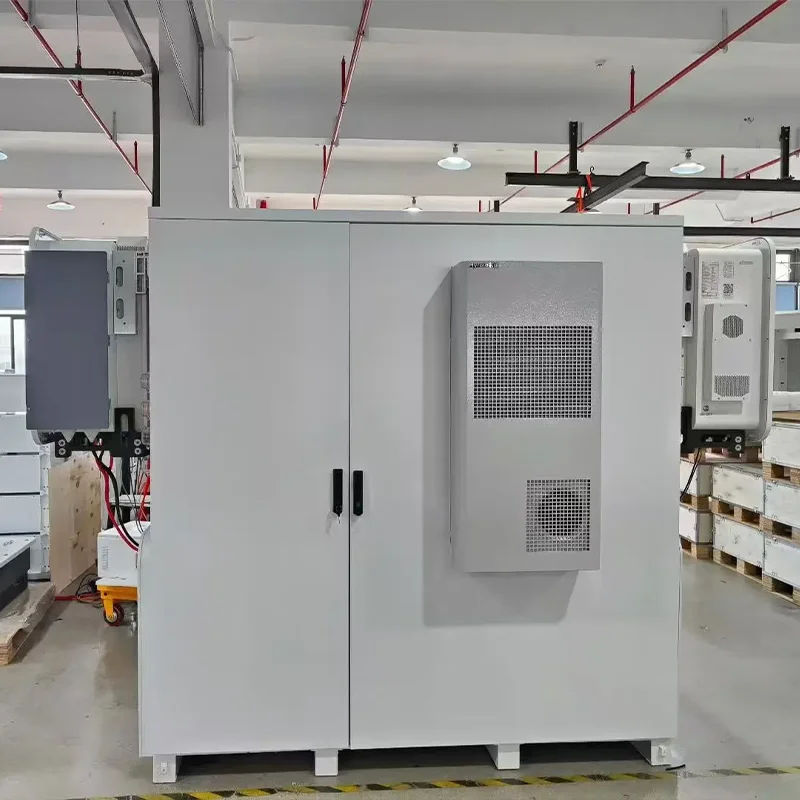

IP55-kaappi valokuvattu työpajassa. Projektille vahvistetaan lopulliset rajapinnat, lämmönhallinta ja paikkajärjestely.

Tekniset perustiedot

1. 15-sarjan arkkitehtuuri alkaa DC-jänniteikkunasta

Tämä 215 kWh:n akkuenergian varastointijärjestelmä yhdistää viisitoista akkuyksikköä sarjaan. Kapasiteetti säilyy 280 Ah, kun taas jännite nousee sarjan mukaan, jolloin laskennallinen toiminta-alue on 696–864 V. Valinta tulee aloittaa PCS:n tai invertterin maksimitasasyötöstä, akun jänniteikkunasta, lataus- ja purkausvirtarajoista, esilatausjärjestyksestä ja suojauksen koordinoinnista. Jokaisen 215 kWh:n energian varastointiakkuprojektin osalta HSS Energy kirjaa sarjajärjestelyn, laiteosoitteet, liitännän määritelmän ja sallitut käyttörajat hyväksyttyyn tekniseen eritelmään sen sijaan, että valitsisi laitteita pelkästään kapasiteettimerkinnästä.

2. PCS:n tai invertterin yhteensopivuus

Energian suurjännitevarastointijärjestelmään vastaa enemmän kuin nimellisjännite. Myös CAN- tai RS485-protokollan, kehysversion, osoitesäännöt, hälytyslinkit ja tehonsäätölogiikka on sovittava. HSS Energy voi tarkastella tiettyjä Deye-, Solis-, Afore-, Growatt-, FOX ESS- ja Megarevo-malleja. Yhteensopivuus vahvistetaan tarkalla mallilla ja protokollaversiolla; sitä ei oletetaan jokaisen tuotteen osalta, jolla on sama tuotenimi.

3. IP55-kaappi ja modulaarinen akkurakenne

LiFePO4-energian varastointikaappi kokoaa viisitoista moduulia, pääohjaimen, tasavirtasuojauksen, väyläliitännät ja niihin liittyvät lisävarusteet yhteen koteloon. Ulkokaapin luokitus on IP55, kun taas yksittäisen luettelon akkuyksikön luokitus on IP20; näitä kahta luokitusta ei pitäisi pitää keskenään vaihdettavissa olevina. Kaapeliläpiviennit, ilmanvaihto- tai lämpötilansäätölaitteet, huoltoväli ja työpaikan perustus tarkastetaan ympäristön lämpötilan, pölyn, sateen ja paikallisten asennusvaatimusten suhteen.

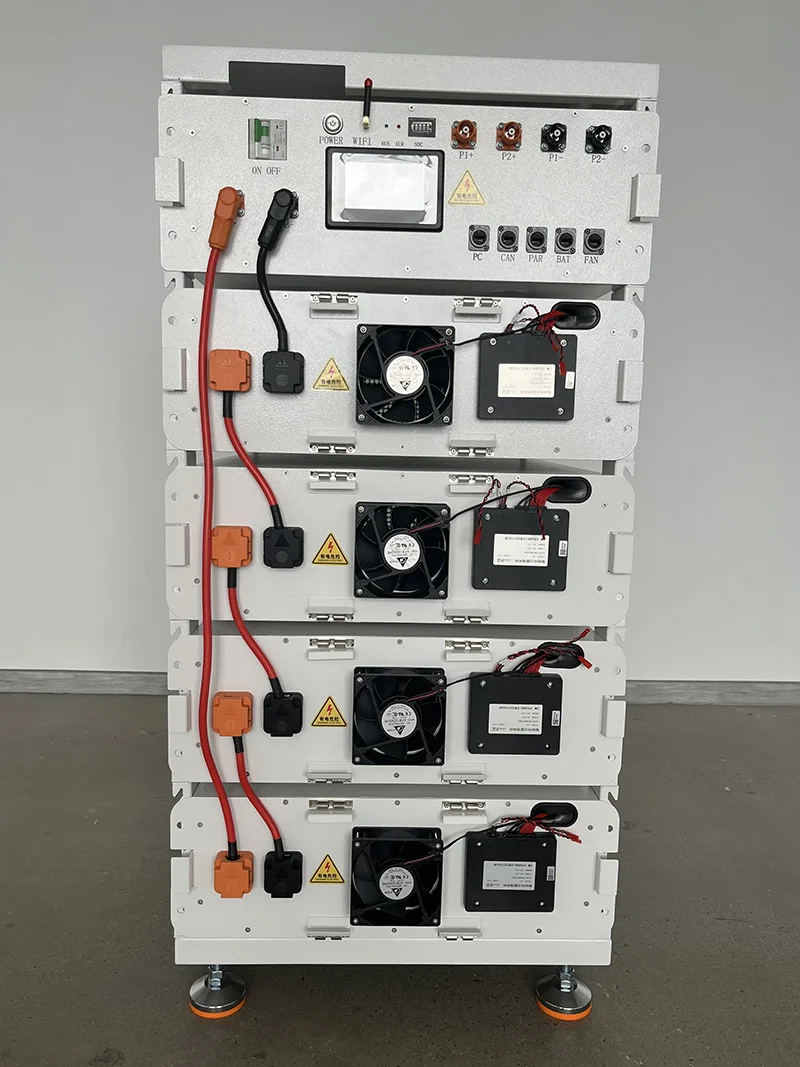

Korkeajännitemoduulit ja säätimen liitäntä näkyvät korjaamokuvassa. Täydellinen 215 kWh järjestely käyttää viittätoista 51.2V 280Ah yksikköä.

4. Kaupalliset toimintaskenaariot

Kaupallinen akun varastointijärjestelmä voi tukea aurinkoenergian omaa kulutusta, käyttöajan siirtoa, huippukuormitusta, valitun kuorman varmuuskopiointia ja mikroverkkoprojekteja. Hyödyllinen käyttötulos riippuu kuormitusprofiilista, käytettävästä energiasta, PCS-tehosta, aurinkotuotannosta ja ohjausstrategiasta. Järkevän tarjouksen saamiseksi ostajien tulee toimittaa viimeisimmät kulutustiedot, kriittiset kuormat ja ongelma, jonka järjestelmän odotetaan ratkaisevan. Järjestelmäintegraattorin on myös tarkastettava verkkoon kytketty toiminta, verkon ulkopuolinen siirto tai generaattorin koordinointi paikallista suojaus- ja jakelujärjestelmää vastaan.

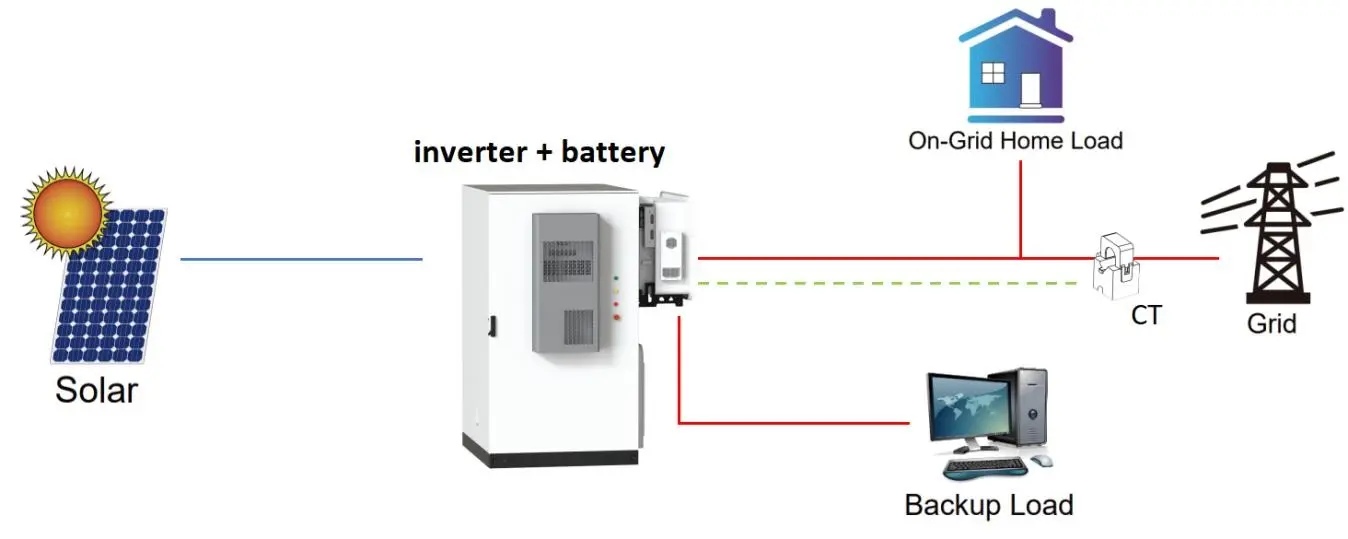

Perusesimerkki energian virtauksesta. Kotilatauskuvake on havainnollinen; kaupallisten PCS-, EMS-, CT-, verkkopiste- ja kuormajohdotuksen on noudatettava projektipiirustusta.

5. BMS, viestintä- ja toimintarajat

Akkuyksiköissä on CAN-, RS485- ja RS232-liitännät, ja master-ohjain yhdistää moduulin tilan ylemmän tason laitteille. Sopiva liitin ei todista protokollan yhteensopivuutta, joten laitemalli, protokollatiedosto ja tiedonsiirtotestimenetelmä varmistetaan ennen tuotantoa. Luettelossa on lueteltu 140A suositeltu virta ja 200A maksimivirta, mutta huomioidaan myös lämpötilan ja SOC:n vaikutus. Jatkuva järjestelmän teho on siksi asetettu yhdessä kaapin lämmönhallinnan, kaapeloinnin, suojalaitteiden ja PCS-rajojen kanssa.

6. Räätälöinti, tuotannon valvonta ja vaatimustenmukaisuustodistus

BESS-akun energian varastointijärjestelmä käy yleensä läpi piirustustarkistuksen, tuoteluettelon vahvistuksen, kaapin asettelun, protokollien täsmäytyksen, etiketin hyväksynnän ja ensimmäisen artikkelin vahvistuksen ennen erätuotantoa. HSS Energy on perustettu vuonna 2023, ja sen yhteistyökumppaneilla on yli kymmenen vuoden kokemus litiumparistoteollisuudesta. Useat tuotantolaitokset Kiinassa kattavat yhteensä noin 12 000 m²:n laserhitsauksen, automatisoidun kokoonpanon, ikääntymistestien ja lähtevän tarkastuksen, jotka tukevat erä- ja OEM- tai ODM-projekteja. Tälle sivulle toimitettu tarkistuspaketti sisältää CE EMC -vaatimustenmukaisuustodistuksen, RoHS-vaatimustenmukaisuustodistuksen ja IEC 62619 -testausraportin. Asiakirjan laajuus ja lopullinen soveltuvuus tarkistetaan tilattua kokoonpanoa vastaan.

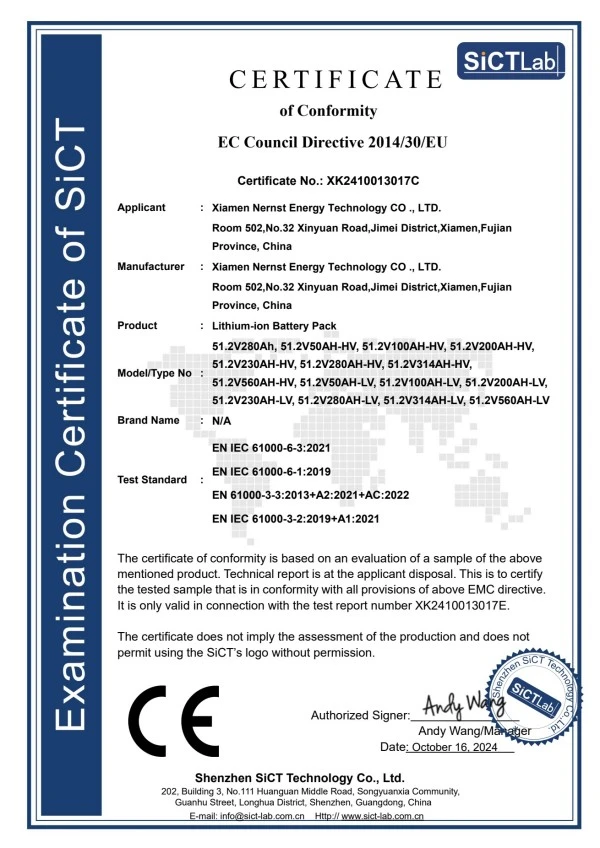

CE EMC-vaatimustenmukaisuustodistus toimitetaan tuoteperheen tarkastusta varten.

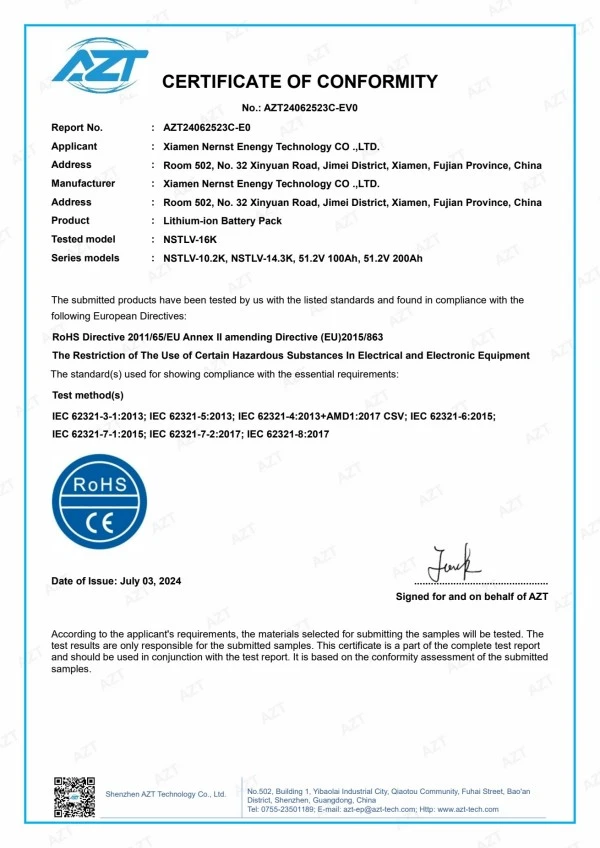

RoHS-vaatimustenmukaisuustodistus toimitettu vaatimustenmukaisuuden tarkistamista varten.

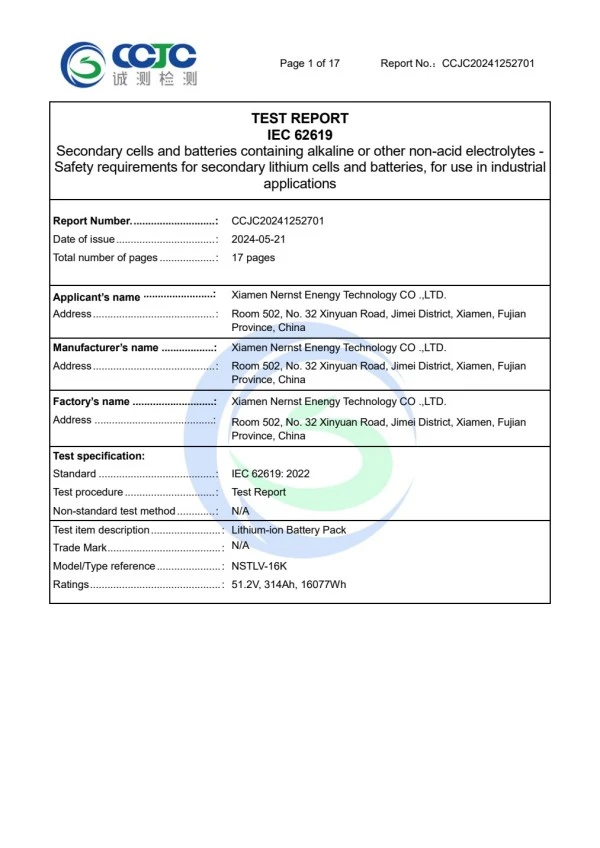

IEC 62619:2022 -testiraporttisivu toimitetaan tukena turvallisuustestidokumentaationa.

7. Pakkaus, toimitus ja myynnin jälkeinen luovutus

Viidentoista akkuyksikön yhteenlaskettu nettopaino on noin 1 533 kg, ennen kuin kaappi, säädin, kaapelit ja lisävarusteet sisällytetään mukaan. Purkamislaitteet, kuljetusjako, sisääntuloreitti ja lopullinen sijoitus tulisi siksi sopia ennen lähetystä. Pakkaukset valmistetaan vahvistettua meri- tai tiereittiä, kohdetta, tarroja ja asiakirjaluetteloa varten. Toimituksen jälkeen HSS Energy toimittaa tilattua kokoonpanoa vastaavat käsikirjat ja tekniset tiedostot. Yksityiskohtaiset johdotus-, käyttöönotto-, hälytyskäsittely- ja huoltotoimenpiteet säilyvät käyttöohjeessa, joten online-tuotesivu pysyy käytännöllisenä ja helposti luettavana.

FAQ

1. Miksi järjestelmän nimi on 215 kWh?

Viisitoista 51.2V 280Ah yksikköä tuottavat laskennallisen nimellisenergian 215.04kWh, joten tuote on 215kWh kapasiteettiluokassa.

2. Voiko se liittää suoraan mihin tahansa Deye-, Solis- tai Growatt-invertteriin?

No. Brand name alone is not enough. Please provide the exact model, DC voltage range, current limit and protocol version so both sides can complete a compatibility review.

3. Koskeeko IP55 jokaista akkumoduulia?

IP55 viittaa ulkokaappiin. Yksittäinen 51.2V 280Ah yksikkö on luettelossa IP20. Kaapeliläpivientien ja lämmönhallinnan suunnittelun tulee myös vastata todellisia paikan olosuhteita.

4. Voidaanko viisitoista moduulia vaihtaa sarjasta rinnakkaiseksi?

Tällä sivulla kuvataan suurjännitesarjajärjestelmä. Rinnakkaisjärjestely muuttaisi jännitettä, virtaa, ohjausta, suojausta ja laitesovitusta ja vaatii siksi erillisen suunnittelun.

5. Mitä vaatimustenmukaisuusasiakirjoja on saatavilla?

Mukana toimitettu tarkistussarja sisältää CE EMC- ja RoHS-vaatimustenmukaisuusasiakirjat sekä IEC 62619 -testiraportin. Kuljetustiedostot ja asiakirjan tarkka laajuus vahvistetaan lopullista tilauskokoonpanoa varten.

6. Mitä tietoja tarvitaan tarjoukseen?

Anna tavoiteteho, pääkuormat, PCS- tai invertterimalli, käyttöskenaario, asennusympäristö, määrä, kohdemaa, vaaditut asiakirjat ja arvioitu toimituspäivä.

Projektikysely:Kun hankit 215 kWh:n energiaakkua, lähetä PCS:n tai invertterin merkki ja malli, järjestelmän teho, suuret kuormat, työpaikan ympäristö, viestintävaatimukset, määrä, kohde ja vaaditut asiakirjat. HSS Energy käyttää näitä tietoja tarkistaakseen 15-sarjan jänniteikkunan, kaapin kokoonpanon, protokollavastaavuuden, toimitustiedostojoukon ja tarjouksen.
