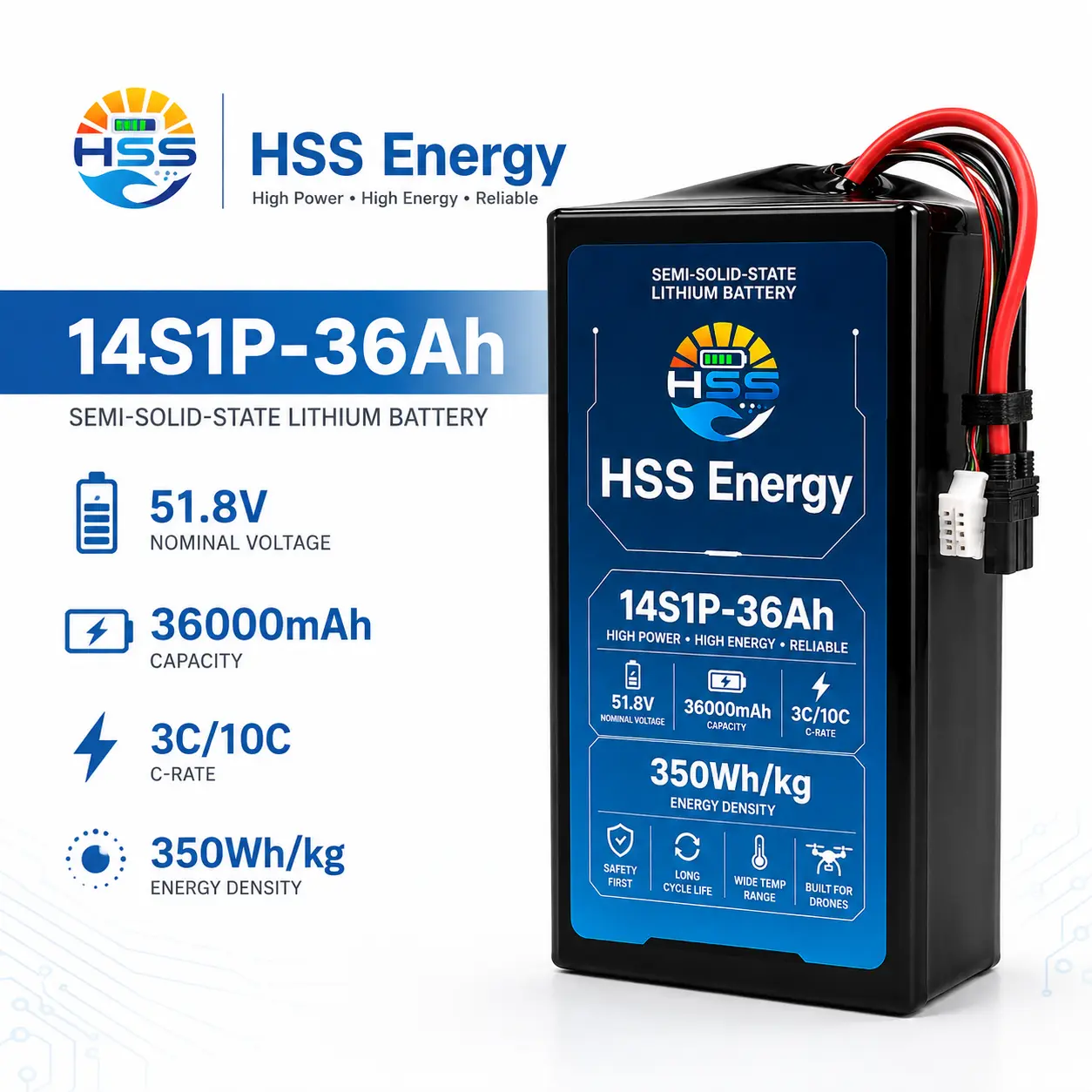

HSS Energy -tehtaan toimittama 14S 36000 mAh UAV-akku on kompakti suurjännitetulo nykyiseen HSS Energy 14S -perheeseen. Sen tehtävänä ei ole "suurempi kapasiteetti kuin 6S"; se tarjoaa noin 1,865 kWh nimellisenergiaa 51,8 V jännitteellä 5,6 kg:n paketissa. Tämä tekee siitä hyödyllisen arkkitehtuurivaihtoehdon erittäin suurille 6S-paketeille, kun lentokoneen sähköjärjestelmä on suunniteltu korkeammalle sarjajännitteelle.
|
Parametri |
Erittely |
|
Tuotteen malli |
HSS 14S1P-36Ah |
|
Tuoteluokka |
Puolijohde-litium-UAV-akku |
|
Kokoonpano |
14S1P |
|
Nimellisjännite |
51,8V |
|
Nimelliskapasiteetti |
36000mAh / 36Ah |
|
Nimellinen energia |
1864,8 Wh |
|
Julkaistu energiatiheys |
350Wh/kg arvo näkyy toimitetussa tuoteviitteessä |
|
Laskettu pakkausviite |
333 Wh/kg (1864,8 Wh / 5,6 kg) |
|
Pakkauksen paino |
Noin 5,6 kg |
|
Pakkauskoko (P x L x K) |
155 x 90 x 205 mm |
|
Purkausnopeus näytetään |
3C / 10C tuoteviitteessä |
|
Aritmeettinen virran viite |
108A 3C:ssa; 360 A 10 C:ssa (vain aritmeettiset viittaukset, ei vahvistettuja pakkausrajoja) |
|
Virta / tasapaino -liitäntä |
Suurvirtavirtajohto ja tasapainoliitäntä näkyvät; lopullinen liitin ja kaapelin konfiguraatio vahvistettu hyväksyttyä tilausta varten |
|
Latausprofiili |
Sopiva sarjamääräinen lataus; latausjännite/virta ja laturin työnkulku vahvistetaan lopulliseen kokoonpanoon |
14S 36Ah drone-akku on järkevä, kun lentokonetta rakennetaan 14S:n ympärille, ja se tarvitsee suunnilleen saman nimellisenergian kuin 6S80-paketti kevyemmässä, korkeammassa jännitteessä. Aloita ESC-, laturi- ja jänniterajoista ennen kuin vertaat paikan kokoa tai liittimen tietoja.
|

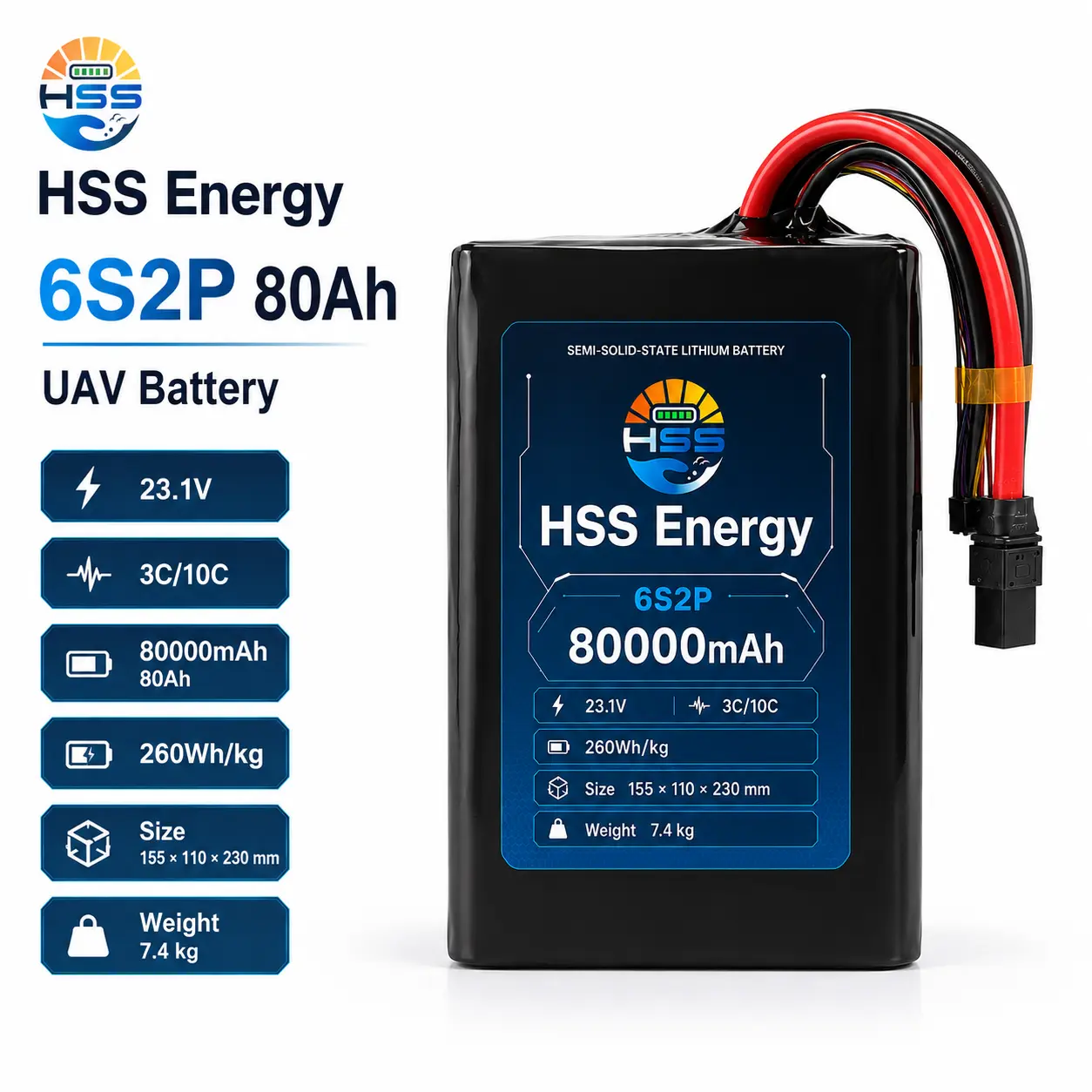

Arkkitehtuuri |
6S2P 80Ah |
14S1P 36Ah |
|
Nimellinen energia |
1848 Wh |
1864,8 Wh |
|
Nimellisjännite |
23,1V |
51,8V |
|
Kapasiteetti |
80 Ah |
36 Ah |
|
Pakkausmassa |
7,4 kg |
5,6 kg |
|
Ensisijainen päätös |
Pysy 6S haarassa |
Siirry korkeajännitetasolle |
51,8 V 36 Ah:n UAV-akku on rinnastettava 14S-sähköjärjestelmään, eikä sitä saa pitää yksinkertaisena 6S-paketin vaihtona. Varmista ESC:n tai ohjaimen maksimijännite, moottorin ja propulsion suunnittelu, laturin tehoalue, pienjännitekynnykset, liitinjärjestelmä ja johtojen eristys ennen näytteen hyväksymistä.
14S sähköarkkitehtuurin tilannekuva kompaktille 36Ah alustalle; jännitteen yhteensopivuus menee ennen kapasiteetin vertailua.
|
14S1P ASETUKSET |
51,8V JÄNNITE |
155 x 90 x 205 mm PAKKAUSKOKO |
5,6 kg PAKKAUSMASSA |
Kompakti 14S mekaaninen integrointi
14S1P 36Ah UAV-akku käyttää 155 x 90 x 205 mm:n kuorta ja 5,6 kg:n pakkausmassaa, mikä tekee siitä nykyisen HSS 14S -sarjan kompakteimman sijainnin. Ostajien tulee silti tarkistaa paikan piirustus, asennussuunta, kaapelin taivutussäde, liittimen pääsy, irrotusreitti ja painopistevaikutus.
|
VALITSE TÄMÄ SKU MILLOIN 14S:ään siirtyminen muuttaa enemmän kuin akun etiketti. |
SIIRRÄ TOISEEN SKU:hon, MILLOIN siirry 6S80Ah:iin, kun lentokoneen on pysyttävä 6S-haarassa; siirry 72Ah:iin, kun tarvitaan lisää 14S:n kestävyyttä ja lentokone voi ottaa vastaan lisämassaa. |

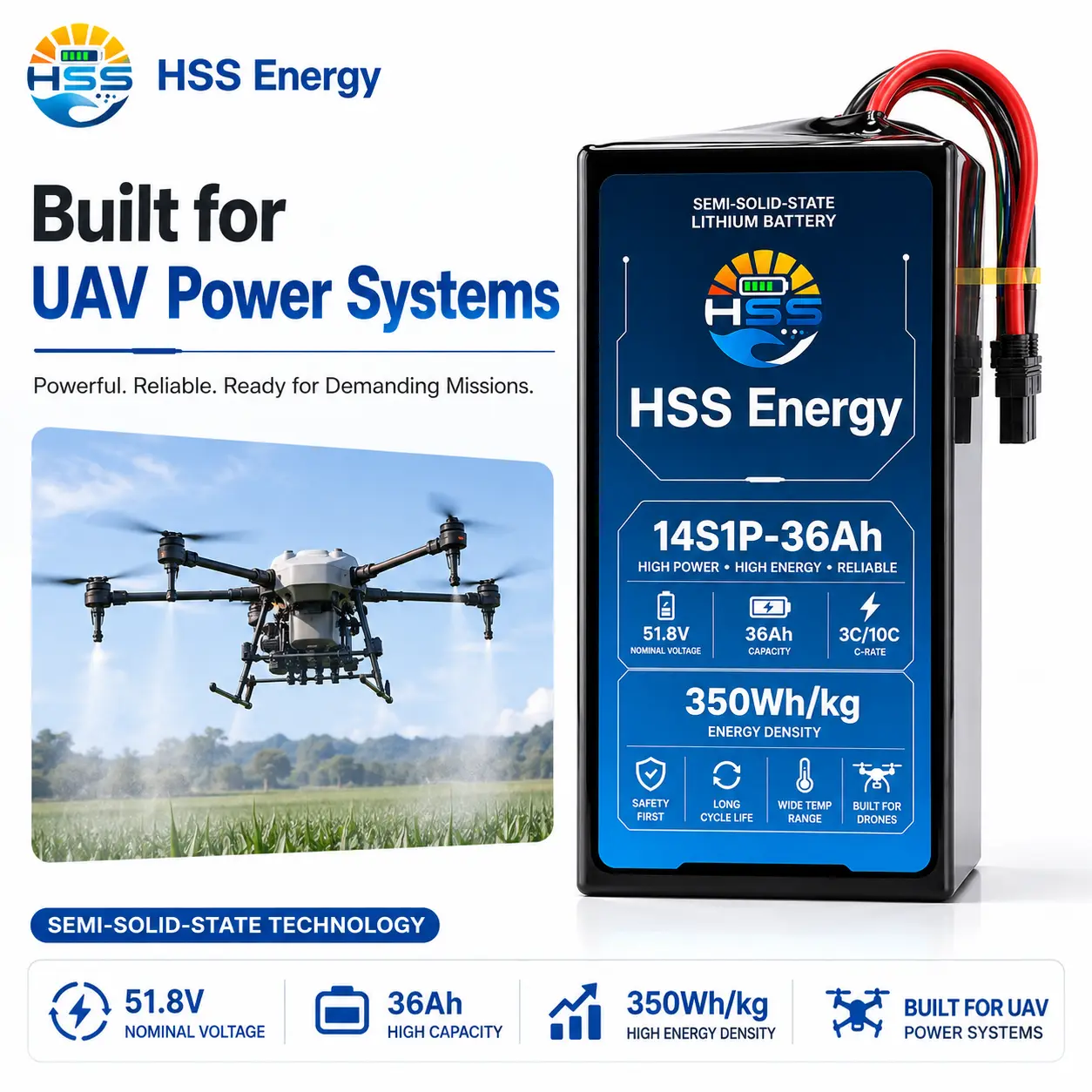

51,8 V:n 36 000 mAh:n drone-akku voidaan arvioida teollisuuden multiroottoreille, tarkastusalustoille, kartoituslentokoneille ja muille ammattikäyttöön tarkoitetuille UAV:ille, jotka on suunniteltu 14S sähköarkkitehtuurin ympärille. Sovelluksen sopivuus riippuu propulsiojännitteestä, todellisesta kuormitusprofiilista, massavarasta ja mekaanisesta integraatiosta.
14S ammatillinen UAV-sovellus viittaus; soveltuvuus riippuu propulsiojännitteen, kuormitusprofiilin, massan ja tilan validoinnista.
Kompaktissa 14S-projektissa HSS Energyn tulee tarkistaa ESC-jännitteen katto, laturin profiili, pienjännitekynnykset, liitin, kaapelin eristys, paikan geometria ja virtaloki ennen näytteen rakentamista. Tämä on ensin arkkitehtuuri-migraatiotarkistus ja sitten kapasiteetin valinta.
Jos lentokone liikkuu 6S:stä tai muusta matalajännitejärjestelmästä, kapasiteetti ei ole ensimmäinen kysymys. Varmista, että ESC, laturi, johdot ja pienjänniteasetukset ovat valmiita 14S:lle, ja tarkista sitten liitin, kaapelin reitti ja akkupaikan sopivuus.
|
Vahvista 14S ennen kapasiteetin valitsemista Tarkista ohjaimen maksimijännite, propulsiorajat, laturin kantama, pienjännitekynnykset ja johdotukset. Samanlainen Wh ei tee 6S:stä ja 14S:stä keskenään vaihdettavia. |
Liittimen ja johtosarjan muuntaminen Tarkista liitin, napaisuus, kaapelin mitta, pituus, tasapainoliitäntä, eristys ja taivutussäde pakkauksen todellisessa asennusasennossa. |
|
Pidä Compact Advantage 155 x 90 x 205 mm:n kirjekuori auttaa vain, jos kaapelit ja liittimet vielä sopivat. Tarkista asennussuunta, kaapelin ulostulo, irrotusreitti ja painopiste. |
Prototyyppi ennen laivaston käyttöä Näytteen tulee läpäistä staattisen sovituksen, liittimien yhdistämisen, laturin ja tasapainotuksen tarkastukset, maadoitussähkötarkastukset ja lentokoneen ohjattu toiminta. |
|

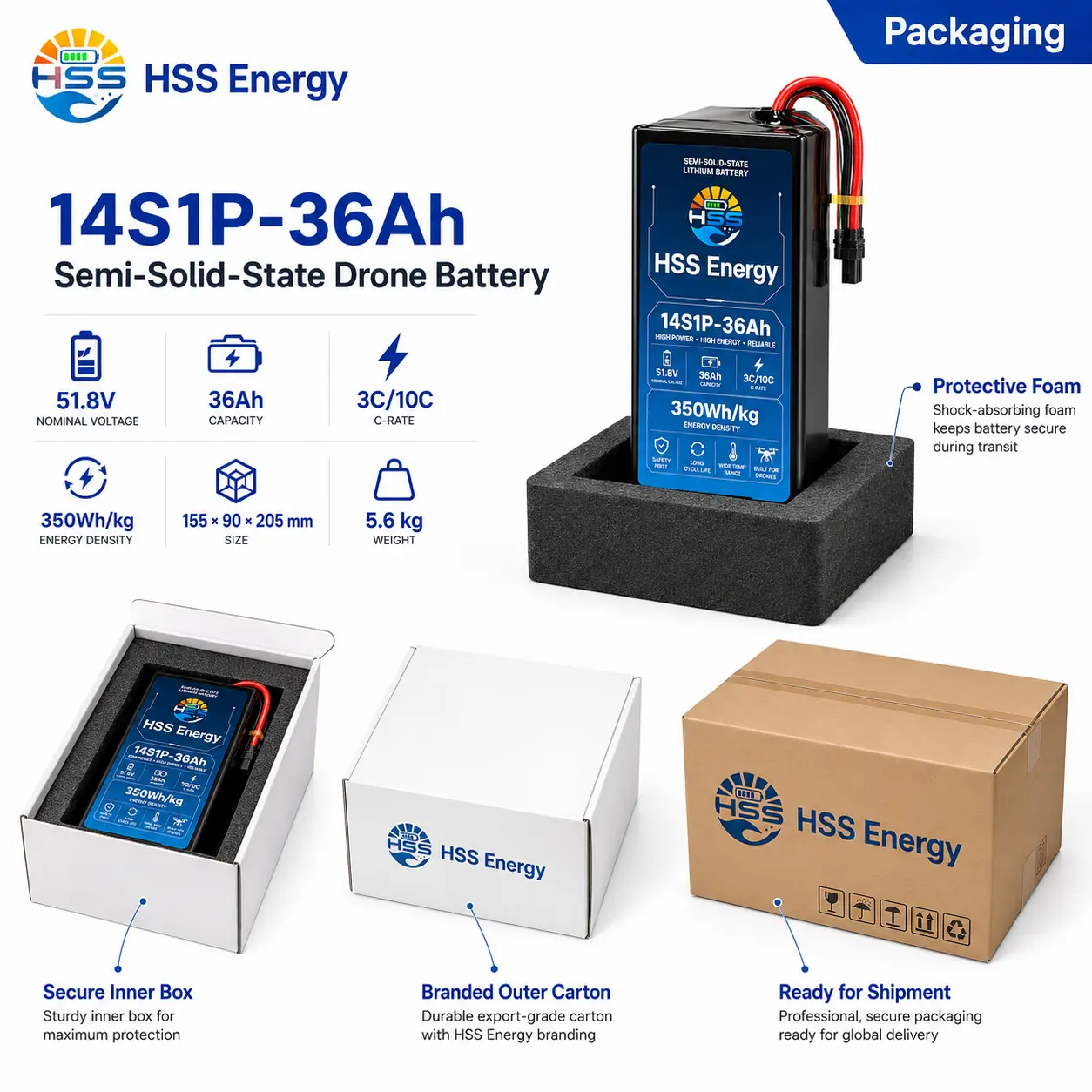

OEM-etiketti ja pakkaus Hyväksytyissä tilauksissa voidaan käyttää mallitunnusta, varoituksia, viivakoodia tai QR-koodia, erän seurantaa, laatikon merkkejä, liittimen suojausta ja pehmustetta. |
Tallenna, mikä hyväksyttiin Validoinnin jälkeen dokumentoi laturin asetukset, liitin, kaapelin asettelu, pakkauksen suunta, etiketti ja pakkaus myöhempiä tuotantoeriä varten. |
ALOITA LENTO-ALUKSEN SÄHKÖTIEDOISTA
Lähetä ESC- tai ohjaimen jänniterajat, laturin profiili, pienjännitekynnykset, virtaloki, lohkopiirustus, sallittu massa, liitin ja vaaka-liitäntätiedot, kaapelin reititys ja näytemäärä.
Ei suoraan. Samanlainen energia ei tarkoita sähköistä yhteensopivuutta. Propulsioohjaimen, laturin, johdotuksen ja jännitekynnysten on oltava suunniteltu 14S:lle.
Se tarjoaa kompaktin suurjännitetulon ennen siirtymistä paljon suurempiin 72Ah ja 105Ah kapasiteettiluokkiin.
Tälle 350Wh/kg UAV-akulle 350Wh/kg on tuotteelle ilmoitettu julkaistu energiatiheysarvo. Laskettu valmiin pakkauksen viitearvo on noin 333 Wh/kg arvoista 1864,8 Wh ja 5,6 kg.
Anna keskimääräinen virta, maksimivirta, tapahtuman kesto, säätimen rajat ja liitinvaatimus. 3C/10C-lukuja ei käytetä vahvistettuina pakkausvirtarajoja ilman lopullista vahvistusta.
Vahvista 14S jännitteen yhteensopivuus, laturin profiili, paikan mitat, sallittu massa, CG, liittimen/kaapelin asettelu ja käyttöjakso.
