48V 60Ah AMR-akku

HSS Energy 48V 60Ah AMR-akku on OEM- ja vaihto-ostajille, jotka tarvitsevat todellista 15S / 48,0V LFP:tä 16S / 51,2V-oletuksen sijaan. Valinta vahvistaa ohjaimen/laturin ikkunan, kuorman, CAN/RS485-kartoituksen ja akkupaikan sopivuuden ennen näytteenottoa. Tällä erolla on merkitystä, koska samalla 48 V:n markkinamerkinnällä myydyt tuotteet voivat käyttää 15S- tai 16S LiFePO4 -arkkitehtuuria eri ylemmillä latausjännitteillä. Oikean reitin varhainen valinta suojaa ohjainta ja latausjärjestelmää ja vähentää vaihtoriskiä. Ulkomaankaupan projekteissa hyväksytyn arkkitehtuurin dokumentointi antaa ostajalle myös selkeämmän teknisen perustan tarjouksille, tietolomakkeille ja uusintatilauksille.

Sähköalusta ja avaintiedot

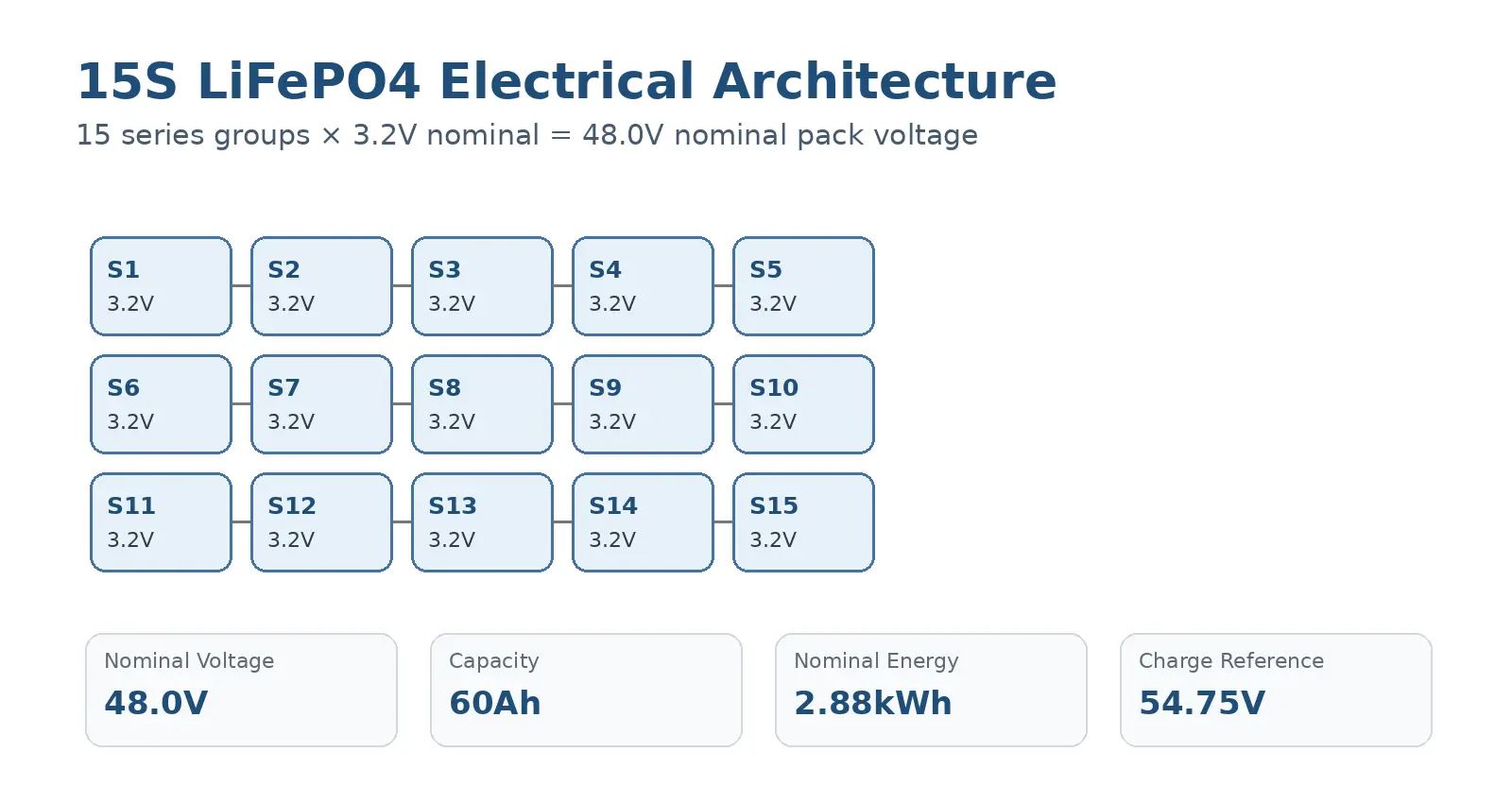

15S sähköarkkitehtuuri

48 V:n AMR-akun on vastattava ohjaimen ja laturin ikkunaa. Tämä 15S-reitti käyttää 48,0 V:n nimellisjännitettä ja 54,75 V:n ylälatausreferenssiä. Tällä 15S-reitillä 48,0 V nimellisjännite ja 54,75 V ylemmän latauksen referenssi määrittelevät sydämen sähköisen identiteetin. Nämä luvut tulee verrata todelliseen laturiin ja ohjaimeen ennen minkään plug and play -vaatimuksen tekemistä. Sama projektitarkistus voi myös vahvistaa, odottaako ajoneuvo erityistä pienjännitekäyttäytymistä tai viankäsittelyä BMS:ltä.

Käyttömäärä ja latausstrategia

60 Ah:n robottiakku mitoitetaan keskimääräisen tehon, käyttöajan, käyttökelpoisen SOC:n ja huippukuormituksen keston perusteella pelkän kapasiteetin sijaan. 2,88 kWh:n nimellisenergia on hyödyllinen lähtökohta, mutta käytännöllinen käyttöaika riippuu myös hyötykuormasta, apukuormista, kiihdytysjaksoista, lattiaolosuhteista ja suunniteltujen latausikkunoiden kautta palautettavasta energiasta. Laivaston ostajille akun kapasiteetin tasapainottaminen tilaislatauksella voi olla tehokkaampaa kuin pelkkä Ah:n lisääminen ottamatta huomioon robotin todellista käyttöaikaa.

Telakan lataus

48 V:n LiFePO4-robotin akku, jossa on telakkalataus, vaatii laturin, koskettimen, lukituksen ja turvakatkaisun tarkastuksen. Automaattinen lataus lisää mekaanisia ja ohjausvaatimuksia, joita ei ole olemassa yksinkertaisella manuaalisella laturilla. Koskettimien kohdistuksen, latauksen sallivan logiikan ja turvallisen katkaisun on toimittava luotettavasti toistuvien telakointitapahtumien aikana. Siksi HSS käsittelee telakkaa, laturia, akkua ja robottiohjainta yhtenä integrointipoluna, jotta näytettä voidaan arvioida samoissa olosuhteissa kuin laivaston käytössä.

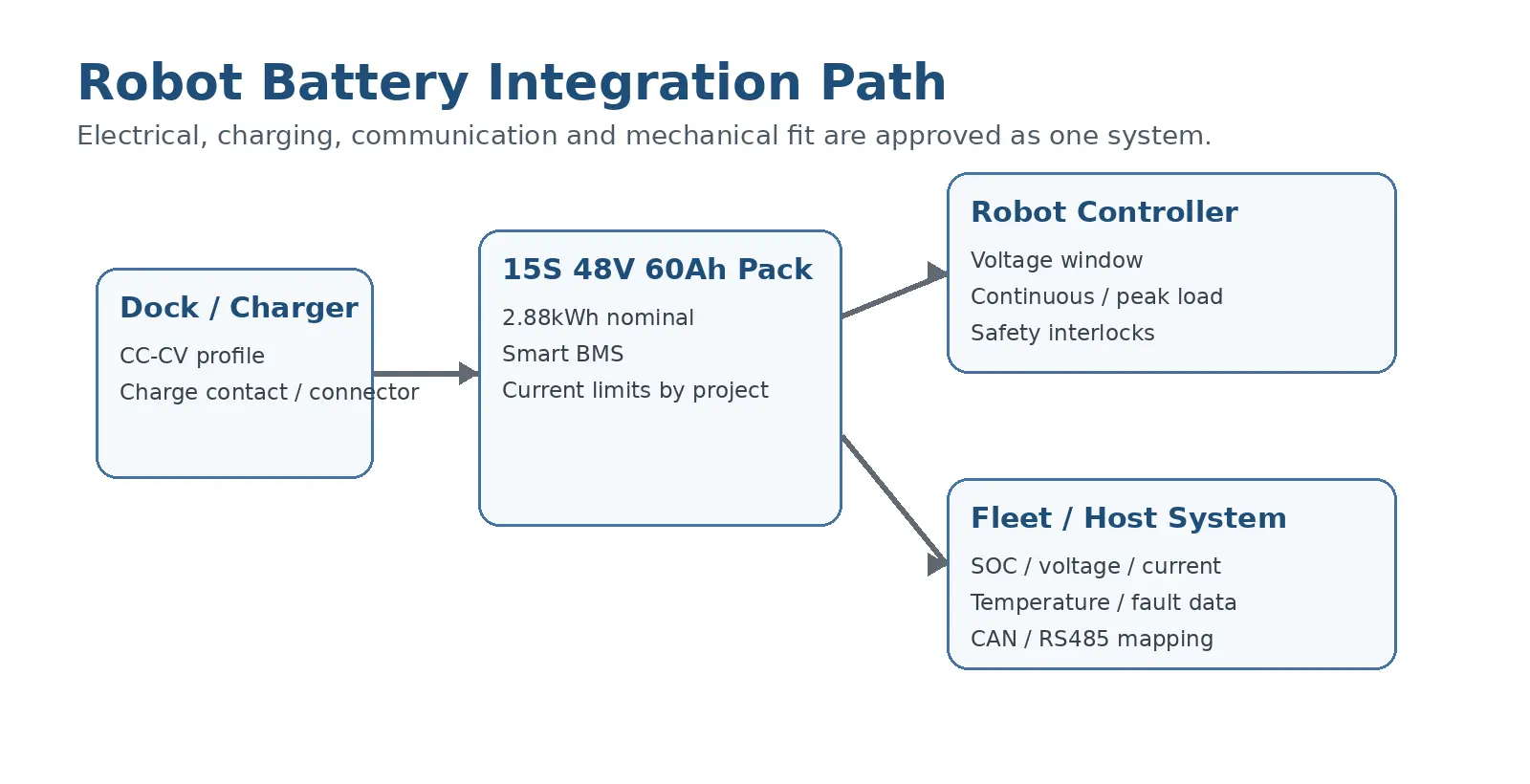

Lataus, akku, robottiohjain ja kaluston viestintä tarkastellaan yhtenä integrointipoluna. Tämä tekee akkuprojektista hyödyllisemmän OEM-ostajien kannalta, koska sähkö- ja viestintäpäätökset tehdään yhdessä sen sijaan, että ne löydettäisiin yksitellen kokoonpanon jälkeen. Laturin rajoitukset vaikuttavat BMS-käyttäytymiseen, viestintä SOC- ja vikaraportointiin, ja fyysinen käyttöliittymä määrittää, voiko telakointi tapahtua luotettavasti. Yhdistetty tarkastelu voi vähentää kehityssilmukoita ja selventää lopullisen näytteen hyväksymiskriteerejä.

Älykäs BMS, viestintä ja käyttöliittymät

AMR-akkupakkaus tarvitsee protokollatason CAN- tai RS485-sovituksen SOC-, virta-, lämpötila-, hälytyksiä ja vikavastauksia varten. Vastaaminen tarkoittaa kohderobotin bittinopeuden tai baudinopeuden, viestitunnusten tai rekisterikarttojen, skaalauksen, syke- ja vikalogiikan vahvistamista. CAN- tai RS485-portti on vain laitteiston aloituskohta. OEM- ja korvaavissa ohjelmissa viestintätiedosto tulee liittää kyselyyn, jotta HSS voi arvioida kartoitustyöt ennen kuin asiakas sitoutuu tuotantonäytteeseen.

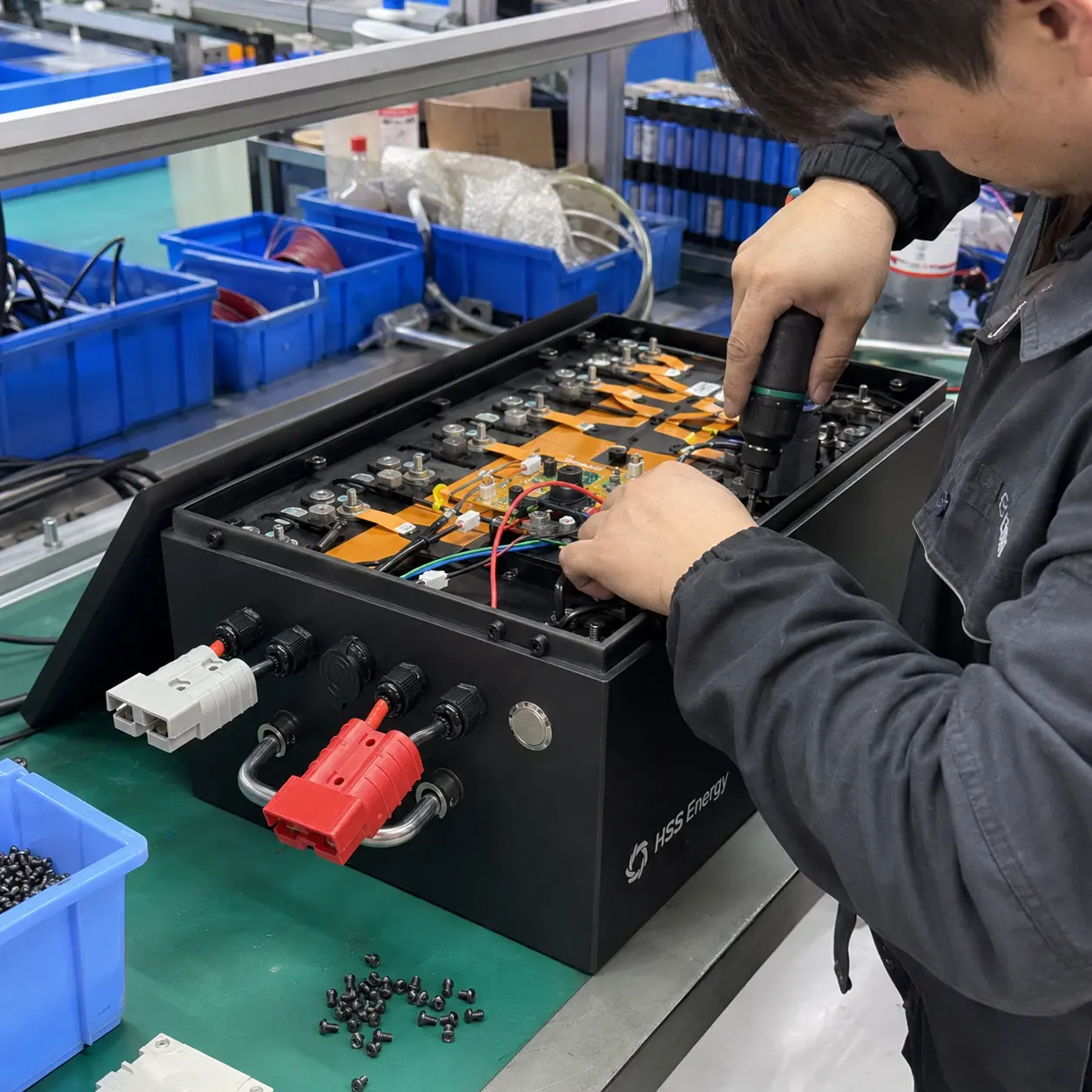

Edustava käyttöliittymän asettelu. Lopullinen liitinperhe, kaapelijärjestely ja liitäntä ovat projektikohtaisia.

Mekaaninen sovitus ja 15S / 16S päätös

48 V:n mobiilirobotin akku on hyväksytty akkupaikan koon, asennuksen, liittimen suunnan, kaapelin reitin ja huoltovälin perusteella. Nämä mekaaniset yksityiskohdat määrittävät, voidaanko paketti asentaa, poistaa ja huoltaa ilman, että kaapeleita rasitetaan tai vierekkäisiä komponentteja estetään. Siksi HSS vapauttaa lopullisen kotelon vasta sen jälkeen, kun robottipiirros tai olemassa olevat akkutodisteet on tarkistettu. Tämä projektikohtainen lähestymistapa on erityisen hyödyllinen silloin, kun AMR:llä on jo kiinteä runko ja akun pääsypolku.

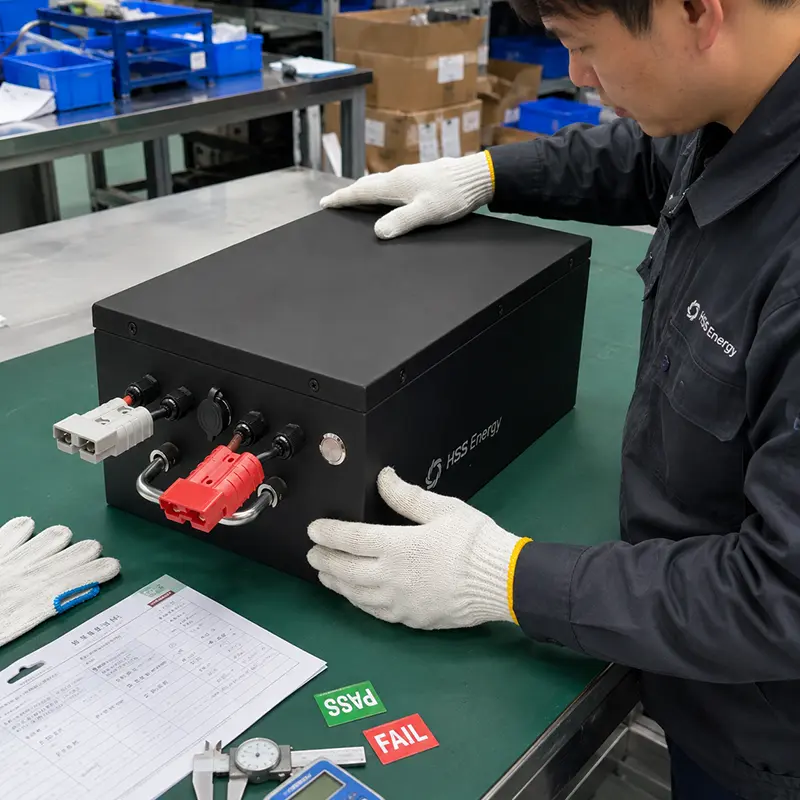

Mekaanisesti sovitettu referenssivisuaali. Lopullinen kotelo, asennus- ja liitäntäasennot noudattavat hyväksyttyä robottipiirustusta.

15S vs 16S valintaraja

Kaupalliset LiFePO4-tuotteet käyttävät 48 V 60 Ah AMR-akkua varten sekä 15S / 48.0 V / 54.75 V että 16S / 51.2 V / 58.4 V arkkitehtuuria. Tarkista laturin ja ohjaimen jänniteikkuna ennen vaihtamista. Oikean valinnan tulee seurata ohjaimen ja laturin jänniteikkunaa, ei pelkästään markkinointimerkintää. HSS pitää 15S / 16S-päätöksen näkyvänä, koska se on yksi tärkeimmistä korvausrajoista tässä tuoteluokassa. Sen vahvistaminen ennen näytteen hyväksymistä voi estää laturin yhteensopimattomuuden ja välttää robotin tarpeettomat muutokset.

Valitun toimittajan palaute

Ostajan UKK

LÄHETÄ ROBOTTIN AKKUVAATIMUKSET

Jos haluat tarkistaa 48 V:n 60 Ah AMR-akun sopivuuden, lähetä HSS-energian jännite, virta, käyttöaika, laturi/telakka, akkupaikka ja viestintätiedot. Liitä mukaan robottimalli, odotettu näytemäärä ja vuotuinen kysyntä, jos saatavilla. Täydellisen kyselyn avulla HSS voi tarkastella jännitearkkitehtuuria, käyttöjaksoenergiaa, kotelointia, rajapintoja ja kaupallisia tuotantotarpeita yhdessä, mikä luo nopeamman tien suunnittelukeskustelusta käytännön tarjoukseen.
