LiFePO4-akkualustat on sovitettu invertterin jännitteen, kotitalouden kuormituksen, varmuuskopioinnin keston, viestintäprotokollan ja kohdemarkkinoiden vaatimuksiin.

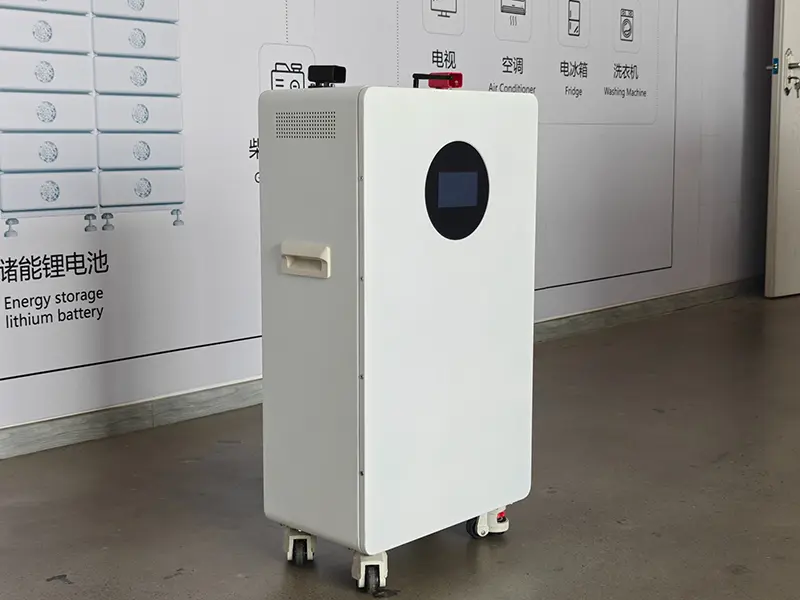

Lattialla seisova LiFePO4-energian varastointiakku asuinkäyttöön.
|
Sopii täydelliseen sähköjärjestelmään Akun kapasiteetti on vain yksi osa järjestelmän valinnasta. Lopullinen kokoonpano tarkistetaan invertterin DC-alueen, jatkuvan ja huippukuorman, CAN/RS485-tiedonsiirron, asennusolosuhteiden ja tulevien laajennusvaatimusten perusteella. |
Asuntojen säilytystilan valinta alkaa tarkasta invertterimallista. 48 V / 51,2 V invertterialustat käyttävät tavallisesti pienjänniteakkuja, kun taas korkeajännitteiset hybridi-invertterit vaativat sarjaan kytketyn HV-akkualustan, joka on sovitettu invertterin DC-käyttöikkunaan.
|
Järjestelmä |
Tyypillinen muoto |
Laajennusmenetelmä |
Tyypillinen käyttö |
|
48V / 51,2V LV |
Seinä/lattia/teline |
Sovitut pakkaukset rinnakkain |
Kodin aurinko-, vara- ja off-grid asuinjärjestelmät |
|
Korkea jännite |
Sarjaan kytketyt moduulit |
Lisää vastaavia moduuleja sarjaan |
Tehokkaammat asuinrakennukset, huvilat ja suuremmat hajautetut varastojärjestelmät |
|
VAIHE |
TARKISTA |
VALINTA SÄÄNTÖ |
|
1 |
Invertteri alusta |
48V / 51.2V akkutulo -> valitse pienjänniteakkupankki. Korkeajänniteakkutulo -> valitse HV-moduulialusta, joka on sovitettu invertterin DC-ikkunaan. |
|
2 |
Tallennuskohde |
Valitse tarvittava käyttöenergia ja varmuuskopioinnin kesto. Aloita 10,24 kWh:n tai 16,08 kWh:n luokan alustoista ja laajenna sitten sovitetuilla LV-paketteilla rinnakkain tai HV-moduuleilla sarjassa, jos niitä tuetaan. |
|
3 |
Kuorma ja viestintä |
Varmista jatkuva ja huipputeho/virta, CAN- tai RS485-tiedonsiirto, tarkka protokolla ja invertterin laiteohjelmisto ennen akun konfiguroinnin viimeistelyä. |
|
4 |
Kohdemarkkinat |
Vahvista kohdemaa- ja mallikohtaiset vaatimustenmukaisuusasiakirjat, merkinnät, kuljetusasiakirjat ja kaikki hankkeessa vaadittavat paikalliset hyväksynnät tai luettelointireitit. |
Lopullinen kokoonpano vahvistetaan tarkan invertterimallin, tallennuskohteen, kuorman/virran, CAN/RS485-vaatimusten ja kohdemarkkinoiden perusteella.
Nykyinen asuinrakentamisen varastovalikoima kattaa 51,2 V:n pienjänniteakkujärjestelmät ja modulaariset suurjännitealustat. A-luokan LiFePO4-kennoja voidaan konfiguroida EVE:stä, DEJIN:stä, REPT:stä ja CORNEXista kapasiteetin, nykyisen vaatimuksen ja projektin suunnittelun mukaan.
|
Parametri |
NSTLV-10.2K |
51,2V 314Ah |
NSTFW-16K-HV |
|
Arkkitehtuuri |
Pieni jännite |
Pieni jännite |
Modulaarinen korkeajännite |
|
Kemia |
LiFePO4 |
LiFePO4 |
LiFePO4 |
|
Nimellinen energia |
10,24 kWh |
16,08 kWh |
16,08 kWh per moduuli |
|
Käytettävä energia / DoD |
9,22 kWh / 90 % |
14,47 kWh / 90 % |
90% DoD |
|
Jännite |
51,2V |
51,2V |
256-716,8V järjestelmän nimellisjännite |
|
Laajentaminen |
Max. 15 pakkausta rinnakkain |
Max. 15 pakkausta rinnakkain |
5-14 moduulia sarjassa |
|
Suositeltu virta |
80A |
140A |
160A |
|
Maksimivirta |
120A |
200A |
200A |
|
Pyörän elämä |
>=6000 sykliä |
>=8000 sykliä |
>=8000 sykliä |
|
IP / jäähdytys |
IP54 / luonnollinen |
IP20 / luonnollinen |
IP20 / tuuletin |
|
Viestintä |
CAN / RS485 / RS232 |
CAN / RS485 / RS232 |
CAN / RS485 |
|
Asennus |
Seinä/lattia |
Lattiaan asennettava |
Pino / rautakehys |
|
Alusta |
1 pakkaus |
2 pakkausta |
3 pakkausta |
Alustan raja |
|
NSTLV-10.2K |
10,24 kWh |
20,48 kWh |
30,72 kWh |
Jopa 15 pakkausta rinnakkain* |
|
51,2V 314Ah |
16,08 kWh |
32,16 kWh |
48,24 kWh |
Jopa 15 pakkausta rinnakkain* |
*Rinnakkaismäärä on akkutason ominaisuus. Lopullinen käyttökelpoinen järjestelmän koko riippuu invertterirajoista, BMS-kokoonpanosta, suojaussuunnittelusta ja projektin vaatimuksista.
|
Moduulin luokitus |
51,2V / 314Ah / 16,08kWh |
|
Sarjan konfigurointi |
5-14 moduulia |
|
Järjestelmän nimellisjännite |
256-716,8V |
|
Järjestelmän nimellisenergia |
80,38-225,08 kWh |
|
Käytettävä energia 90 % DoD:llä |
72,34-202,57 kWh |
|
Työlämpötila |
-10 °C - 55 °C |
|
Viestintä |
CAN / RS485 |
*HV-järjestelmän jännite- ja energiaalueet ovat esimerkkejä kokoonpanosta. Lopullinen sarjamäärä riippuu tarkasta invertterin DC-ikkunasta, BMS-suunnittelusta ja hyväksytystä projektispesifikaatiosta.
Tarkka moduulimäärä valitaan invertterin suurjänniteDC-ikkunan ja tarvittavan tallennuskapasiteetin mukaan.
|
Huomautus parametreista ja teknisistä tiedoista Tekniset tiedot ovat viitearvoja ja voivat muuttua solun valinnan, BMS/firmware-version, kotelon, invertteriprotokollan, tuotannon optimoinnin tai projektin konfiguroinnin mukaan. Lopullinen jännite, kapasiteetti, virtarajat, mitat, paino, IP-luokitus, tietoliikenne, käyttöiän ehdot, sertifioinnin laajuus ja takuuehdot ovat kunkin tilauksen mallikohtaisen tietolomakkeen ja allekirjoitetun PI:n, teknisen sopimuksen tai sopimuksen alaisia. Allekirjoitetut tilausasiakirjat ovat etusijalla verkkosivuston sisältöön nähden. Sopimuksen ulkopuoliset tiedot voidaan päivittää ilman ennakkoilmoitusta. |
HSS Energy -pien- ja suurjänniteakkualustoja voidaan konfiguroida yleisimpiin hybridi- ja energiaa varastoiviin invertterialustoihin. Yhteensopivuus vahvistetaan tarkalla invertterin mallilla, akun jännitealueella ja CAN/RS485-tiedonsiirtoprotokollalla ennen lopullista konfigurointia.
|
Merkki |
Esimerkki yhteensopivasta sarjasta / alustasta |
|
|
Deye |
SUN-7/7.6/8/10/12K-SG06LP1-EU-CM3 |
|
|
Solis |
S6-EH3P(60-75)K10-LV-YD-H |
|
|
Growatt |
SPE 12000 ES |
|
|
Hyvä me |
Muita tuettuja malleja - vahvista tarkka malli |
|
|
Ennen |
Muita tuettuja malleja - vahvista tarkka malli |
|
|
Megarevo |
Muita tuettuja malleja - vahvista tarkka malli |
|
|
Miksi tarkalla mallin vahvistuksella on väliä? Yhteensopiva tuotemerkki ei tarkoita, että jokainen invertterimalli käyttää samaa jännitealuetta, protokollaa tai virtarajaa. Tarkan mallin sovittaminen ennen toimitusta vähentää käyttöönottomuutoksia ja tiedonsiirron vianmääritystä. |
||
Valitut projektireferenssit esittelevät sekä pienjännitteisiä rinnakkaisjärjestelmiä että suurjännitteisiä modulaarisia kokoonpanoja eri markkinoilla.
|
Markkinoida |
Järjestelmän kapasiteetti |
Arkkitehtuuri |
Invertteri |
|
|
Saksa |
64,3 kWh |
Korkea jännite |
Deye |
|
|
Mauritius |
32,15 kWh |
Pieni jännite |
Solis |
|
|
Malesia |
144,69 kWh |
Korkea jännite |
Deye |
|

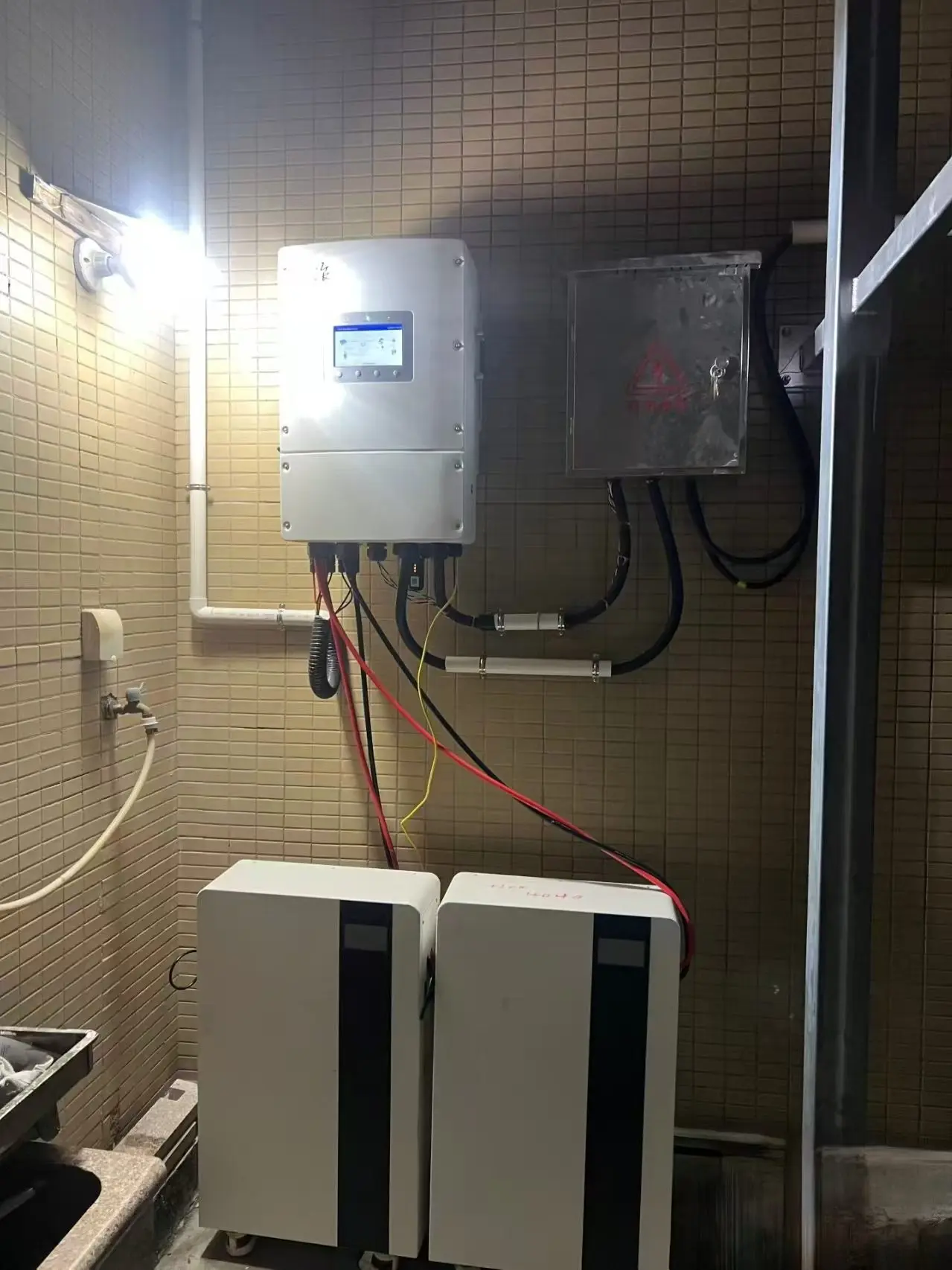

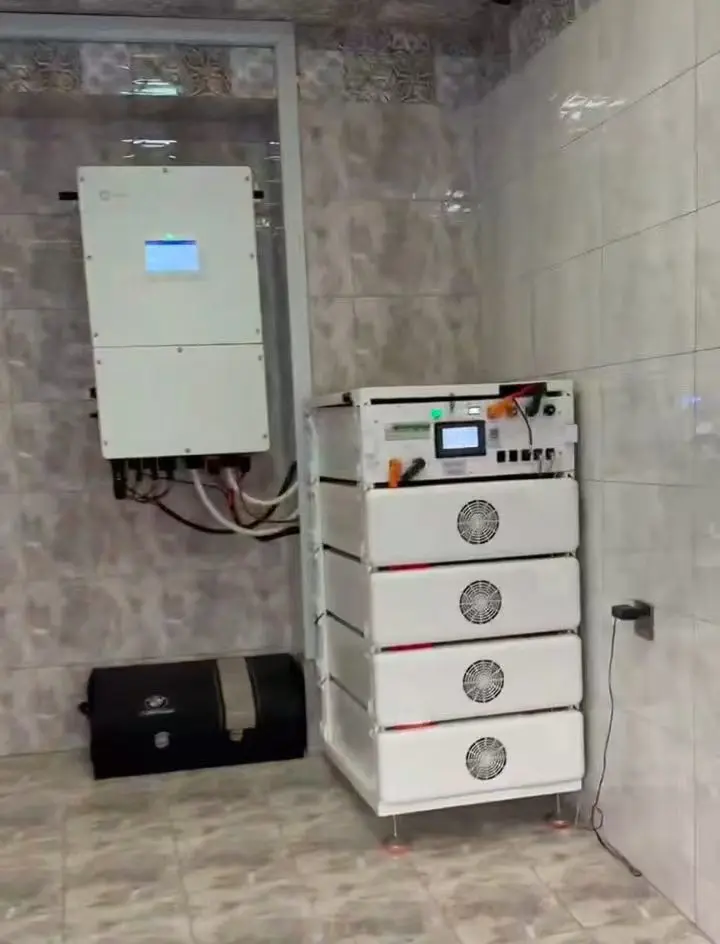

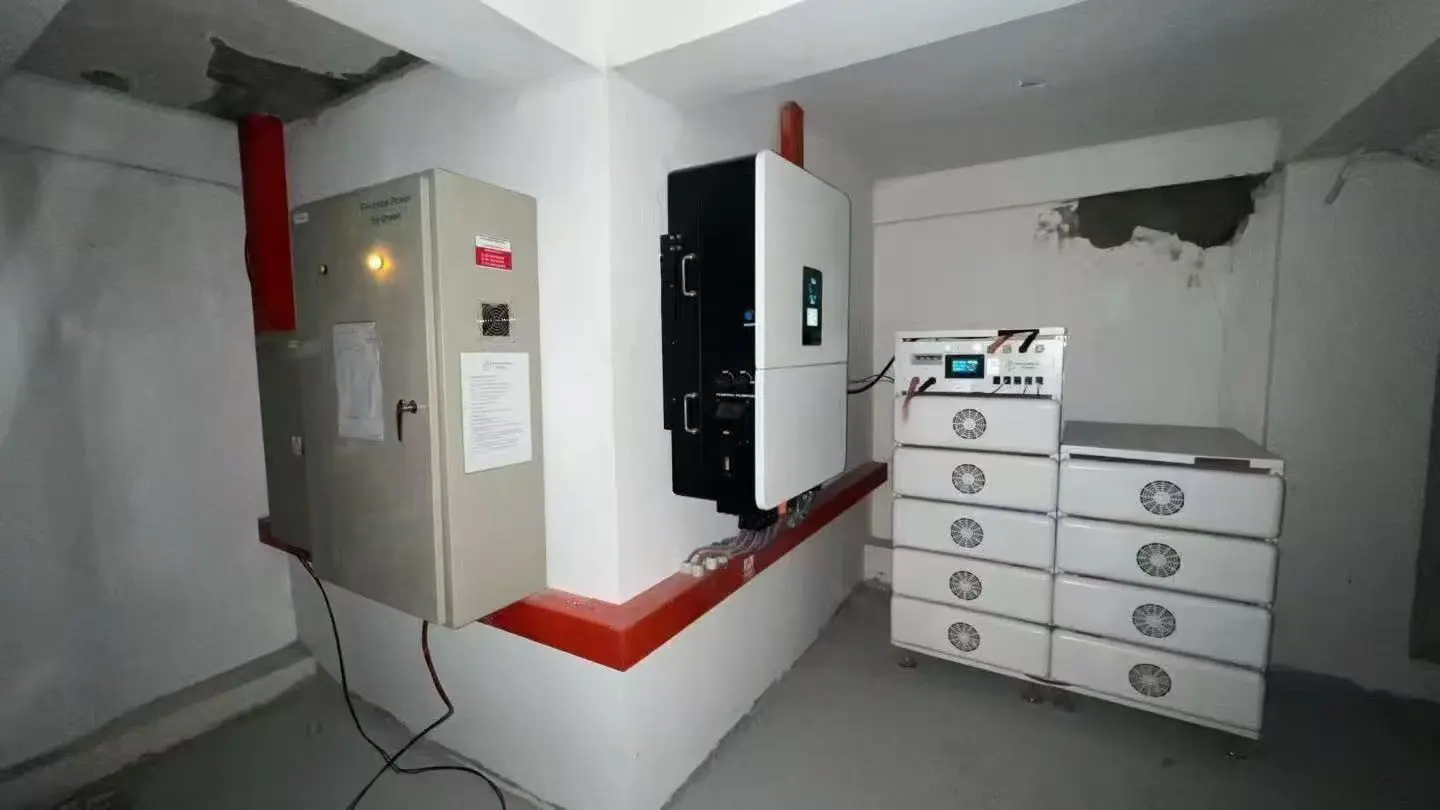

Valitut kenttäasennuskuvat toimitetaan HSS Energyn asuin- ja hajautettuihin varastoprojekteihin.
Asuinkäyttöinen akku on sovitettava sähköisesti ja digitaalisesti invertteriin. BMS-kokoonpano, lataus-/purkausvirtarajat ja tiedonsiirtokäyttäytyminen tarkistetaan yhdessä akun arkkitehtuurin kanssa.
|
Tekninen tarkastus |
Hankkeen vaatimus |
|
Sähköinen ikkuna |
Nimellisjännite, latausjännite, katkaisujännite ja invertterin tuloalue |
|
Tehokyky |
Jatkuva ja huippulataus/purkausvirta |
|
Viestintä |
CAN- tai RS485-protokolla, SOC-raportointi, hälytykset ja suojaustila |
|
Lämpösuunnittelu |
Luonnollinen tai tuuletinjäähdytys akkutason mukaan |
|
Mekaaninen integrointi |
Seinä-, lattia-, teline-, pino- tai rautarunkoasennus |
|
Laajentaminen |
Rinnakkais- tai sarja-arkkitehtuuri sovitettu invertteri- ja BMS-suunnitteluun |

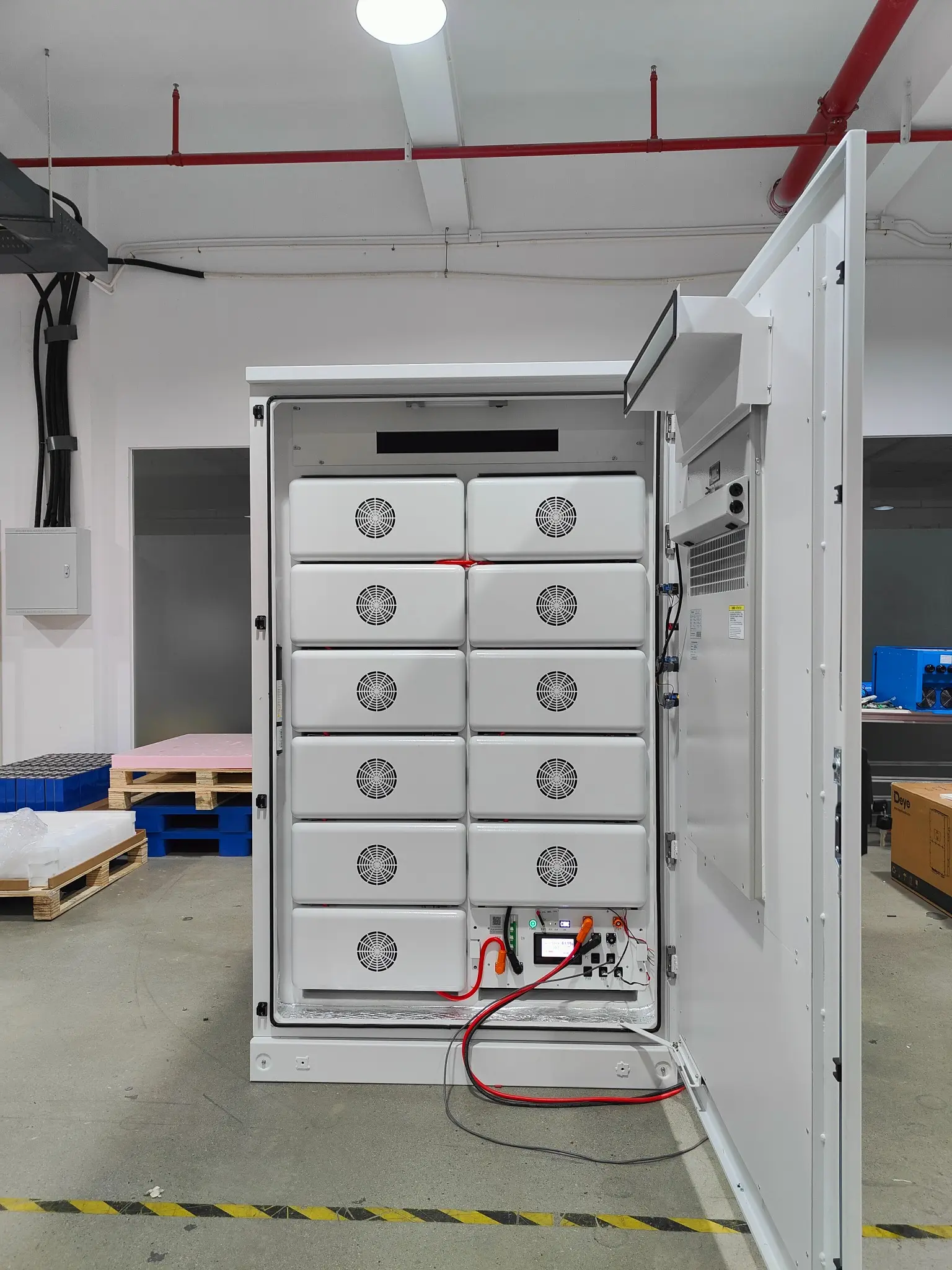

Modulaarinen akkujärjestelmän integrointi ja sisäinen sähkökokoonpano.

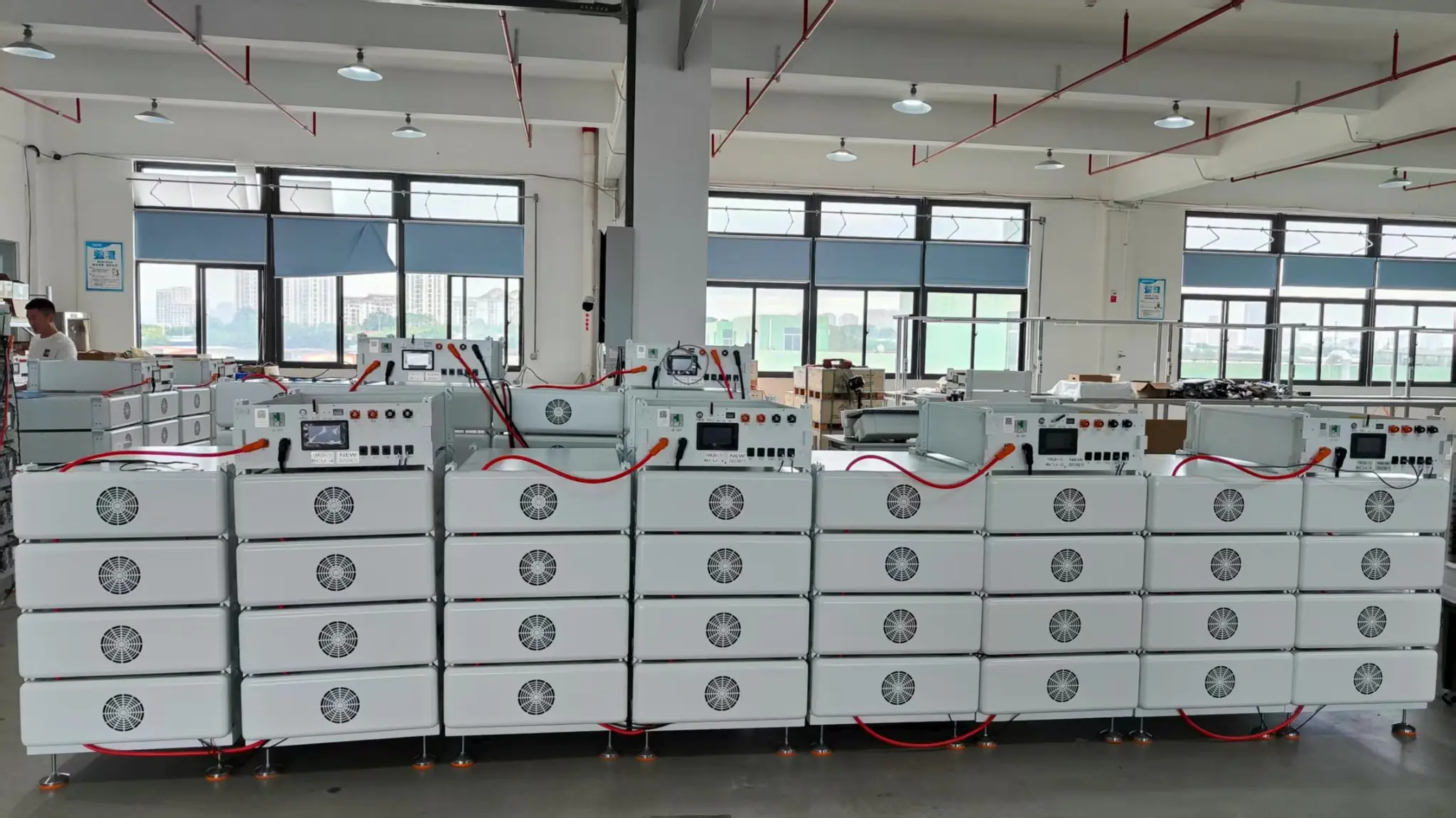

Akkumoduulit kootaan ja sähkötarkistetaan ennen järjestelmän integrointia.
· Solujen ja moduulien yhdenmukaisuuden tarkastus
· Pakkauksen jännitteen, napaisuuden ja eristyksen tarkastukset
· Lataus- ja purkutoimintojen vahvistus
· BMS-suojaus ja virtarajan vahvistus
· CAN/RS485-tiedonsiirtotarkistus tarvittaessa
· Lopullinen johdotuksen, liittimen ja järjestelmän toiminnan tarkastus
Valituille akkutuotteille on saatavilla mallikohtainen dokumentaatio. Sertifikaatin ja raportin laajuus tulee aina verrata tarkkaan malliin ennen julkaisemista tai lähettämistä.
|
|
|
|
|
|
CE / EMC |
RoHS |

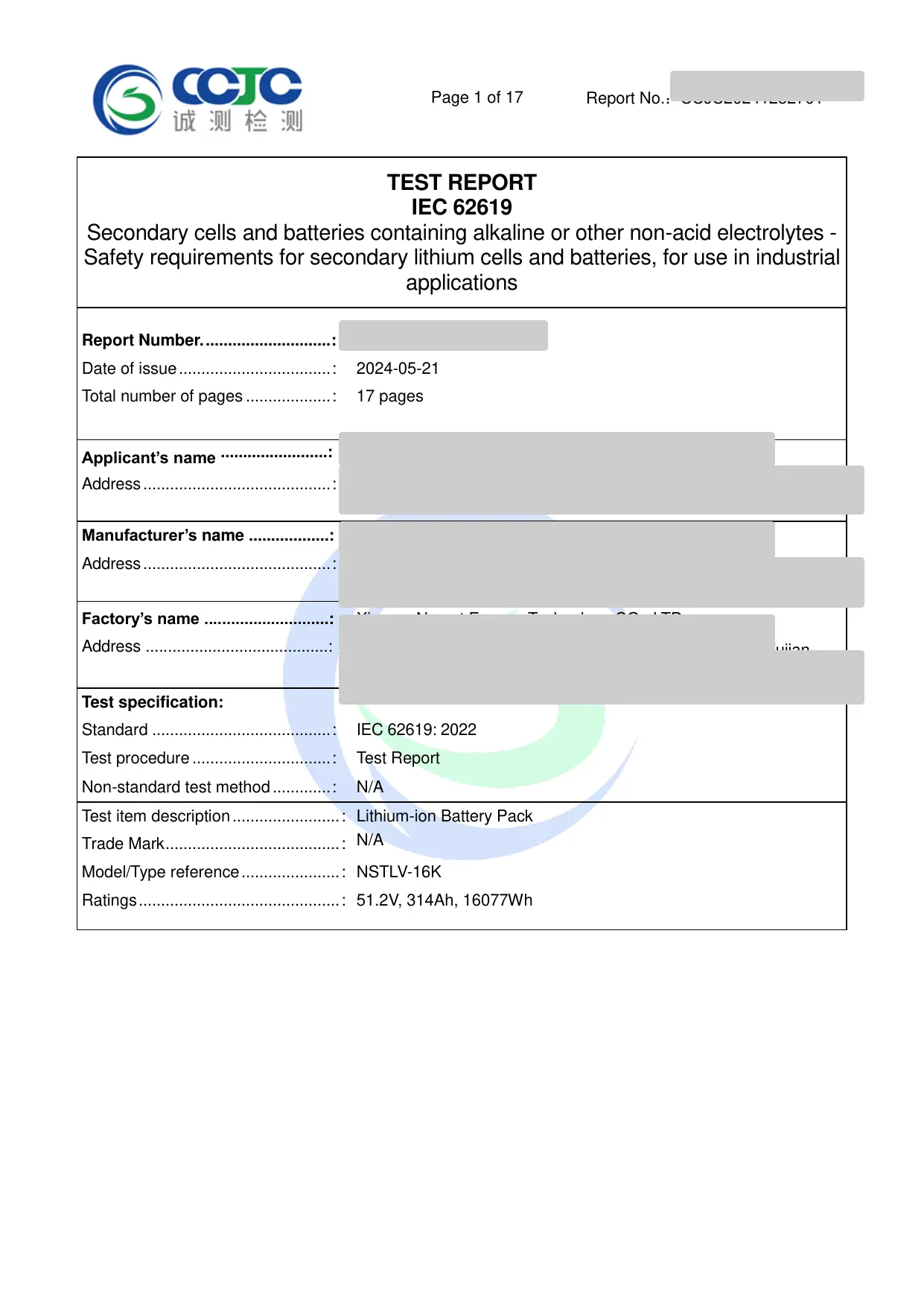

IEC 62619 |

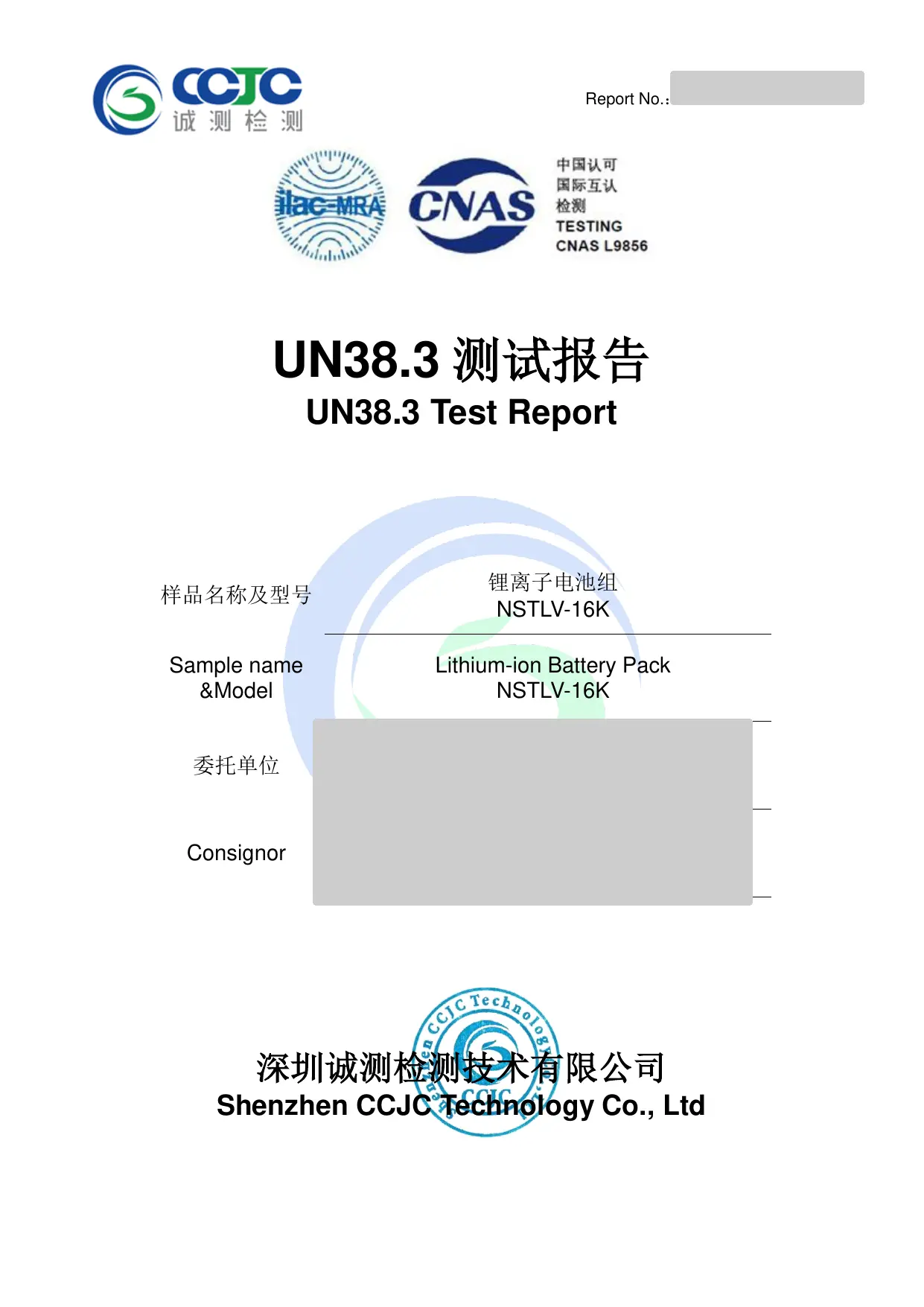

UN38.3 |
Käyttöturvallisuustiedote on saatavilla myös testatulle NSTLV-16K-referenssimallille. Mallikohtaisia kopioita voidaan toimittaa pyynnöstä.
|
NORMAALI TAKUU 5 vuotta |
LAAJENNETTU TAKUU 5 lisävuotta saatavilla |
Takuun laajuus ja laajennusehdot vahvistetaan valitulle akkumallille ja projektiolosuhteille.
|
EUROOPPA Nykyiset CE/EMC- ja RoHS-asiakirjat koskevat vain vastaavissa raporteissa lueteltuja malleja. EU:n asetus 2023/1542 lisää akkukohtaisia velvoitteita EMC/RoHS:n lisäksi. Yli 2 kWh:n teollisuusakut vaativat akkupassin 18.2.2027 alkaen. Tarkista tarkka malli, tekniset dokumentaatiot ja taloudellisia toimijoita koskevat velvoitteet ennen markkinoilletuloa. |
AUSTRALIA IEC 62619 ja UN38.3 tarjoavat asiaa tukevaa teknistä näyttöä, mutta Australian markkinoille pääsy ja Clean Energy Councilin luettelo ovat erillisiä vaatimuksia. Vuoden 2026 aikana CEC siirtyy SA TS 5398:aan; 1. tammikuuta 2027 alkaen uudet hyväksyttyjen akkuluetteloiden hakemukset hyväksytään vain SA TS 5398:lla. |
LÄHI-ITÄ Vaatimukset vaihtelevat maittain. Saudi-Arabian hankkeiden tulee tarkistaa SASO:n sähköakkujen tekniset määräykset ja sovellettava SABRE-vaatimustenmukaisuusreitti. Arabiemiirikunnissa teknisten määräysten alaiset tuotteet voivat vaatia MoIAT:n antaman Arabiemiirikuntien vaatimustenmukaisuustodistuksen. akkreditoidut laboratoriotestiraportit ovat osa hakemuspakettia. |
Sääntelyhuomautus: vaatimukset muuttuvat ajan myötä. Tarkista nykyinen mallin laajuus, paikallinen listautumisreitti, tarrat, maahantuojan velvoitteet ja kuljetusasiakirjat ennen markkinakohtaisten vaatimustenmukaisuusvaatimusten julkaisemista.
Käytännön akkuehdotus voidaan yleensä laatia, kun seuraavat projektitiedot ovat saatavilla:
1. Kohdemaa/markkinat
2. Invertterin merkki ja tarkka malli
3. Vaadittu tallennuskapasiteetti tai tavoitevarmuuskopiointiaika
4. Suurin jatkuva ja huippukuorma
5. Pienjännite- tai suurjännitearkkitehtuuri
6. Sisä-/ulkoasennus ja käytettävissä oleva tila
7. Tiedonsiirtoprotokollan vaatimus
8. Vaaditut vaatimustenmukaisuusasiakirjat ja arvioitu tilausmäärä
|
Hankekysely Lähetä invertterin malli, tavoitevarastokapasiteetti, enimmäiskuorma, asennustapa ja kohdemarkkinat. HSS Energy voi sitten arvioida projektin akkujännitteen, moduulikokoonpanon, BMS-viestinnän ja dokumentaatiopaketin. |
HSS Energy toimittaa pien- ja korkeajännitteisiä LiFePO4-akkualustoja asuinrakentamisen aurinkoenergian omaan kulutukseen, varavirtalähteeseen ja verkon ulkopuolisiin sovelluksiin, projektikohtaisilla konfiguraatioilla invertteriviestintää, kapasiteetin laajentamista ja asennusmuotoa varten.
