Mukautetut litiumparistoratkaisut

Mukautettu litiumakkuprojekti alkaa laitteista. Käyttöjännite, käyntiaika, jatkuva ja huippukuorma, käytettävissä oleva asennustila, lataustapa, käyttöympäristö ja vaatimustenmukaisuusvaatimukset määräävät lopullisen akun arkkitehtuurin. HSS Energy tukee akkukehitystä kennojen ja BMS-valinnasta prototyyppien, laitteen validointiin ja tuotantoon.

1. Aloita Device Requirements -kohdasta

Akun vakiospesifikaatiosta on hyötyä vain silloin, kun se vastaa laitteistoa. Ennen kennovalintaa projektissa tulee määritellä sähköinen kuormitus ja mekaaniset rajat, joissa akun tulee toimia.

· Käyttöjännite ja sallittu jännitealue

· Vaadittu suoritusaika tai tavoiteenergia

· Keskimääräinen, jatkuva ja huippukuormitusvirta

· Akun enimmäismitat ja -paino

· Lataustapa ja latausliitäntä

· Käyttö- ja säilytyslämpötila

· Kohdemaa ja sertifiointivaatimukset

· Odotettu näyte ja tuotantomäärä

2. Nopea mukautettu akkupäätöspuu

3. Kemia ja solujen valinta

Pienissä ja keskikokoisissa litiumioniprojekteissa kennovaihtoehdot voivat sisältää A-luokan kennoja vakiintuneilta valmistajilta, kuten EVE, DMEGC, BAK, LG ja Samsung, riippuen projektin sähkö-, mitta-, sertifiointi- ja toimitusvaatimuksista.

Solumerkki on vain yksi valintatekijä. Kapasiteetin tasaisuus, sisäinen vastus, purkauskyky, käyttölämpötila, koko, syklin tarve ja syötön jatkuvuus arvioidaan yhdessä.

4. Jännite- ja pakkausarkkitehtuuri

Jännite on käynnistysarkkitehtuuri, ei täydellinen akun spesifikaatio. Kapasiteetti, nykyinen kapasiteetti, solumuoto, BMS, pakkauksen mitat ja liitin on silti sovitettava laitteeseen.

5. BMS ja suojaussuunnittelu

BMS-kokoonpano valitaan akun arkkitehtuurin ja laitevaatimusten mukaan. Vakiosuojaustoiminnot voivat sisältää:

· Ylikuormitussuoja

· Ylipurkaussuoja

· Ylilämpötilasuoja

· Oikosulkusuojaus

· Ylivirtasuoja tarvittaessa

· Kennojen tasapainotus ja lämpötilan valvonta suunnittelun mukaan

Tiedonsiirto on valinnainen ja se valitaan laiterajapinnan mukaan. Saatavilla olevat projektivaihtoehdot voivat sisältää Bluetooth, RS485 ja CAN. BMS-kehitystä tai protokollan mukauttamista voidaan tukea, jos projekti vaatii räätälöityä ohjausstrategiaa.

6. Mekaaninen, kotelon ja käyttöliittymän räätälöinti

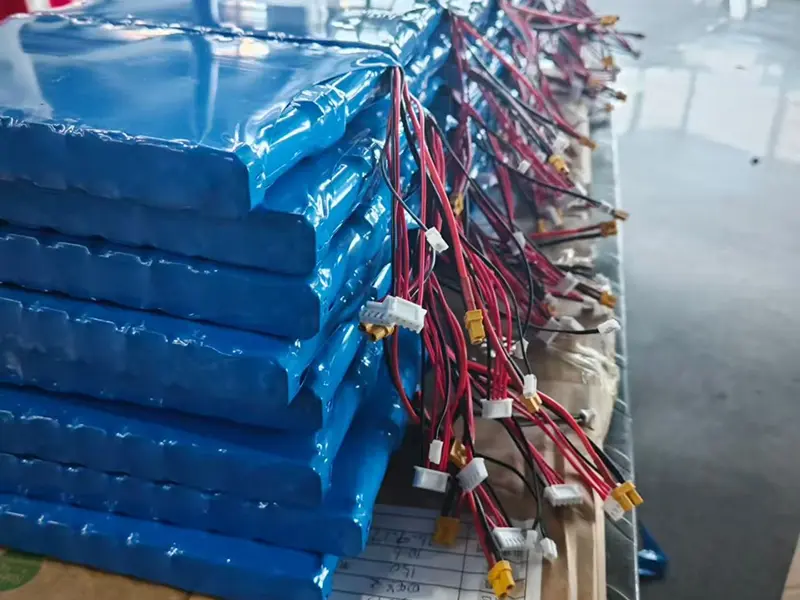

Räätälöidyt akut projektikohtaisilla kaapeleilla ja liittimillä valmisteltuina tuotantoa varten

7. Sovelluskohtainen akkutekniikka

Kolme todellista projektia havainnollistaa erilaisia ​​räätälöintiprioriteetteja: sähkö- ja liitinsovitus, BMS-viestinnän integrointi ja suurvirtamekaaninen räätälöinti. Asiakkaiden henkilöllisyyttä ei julkisteta.

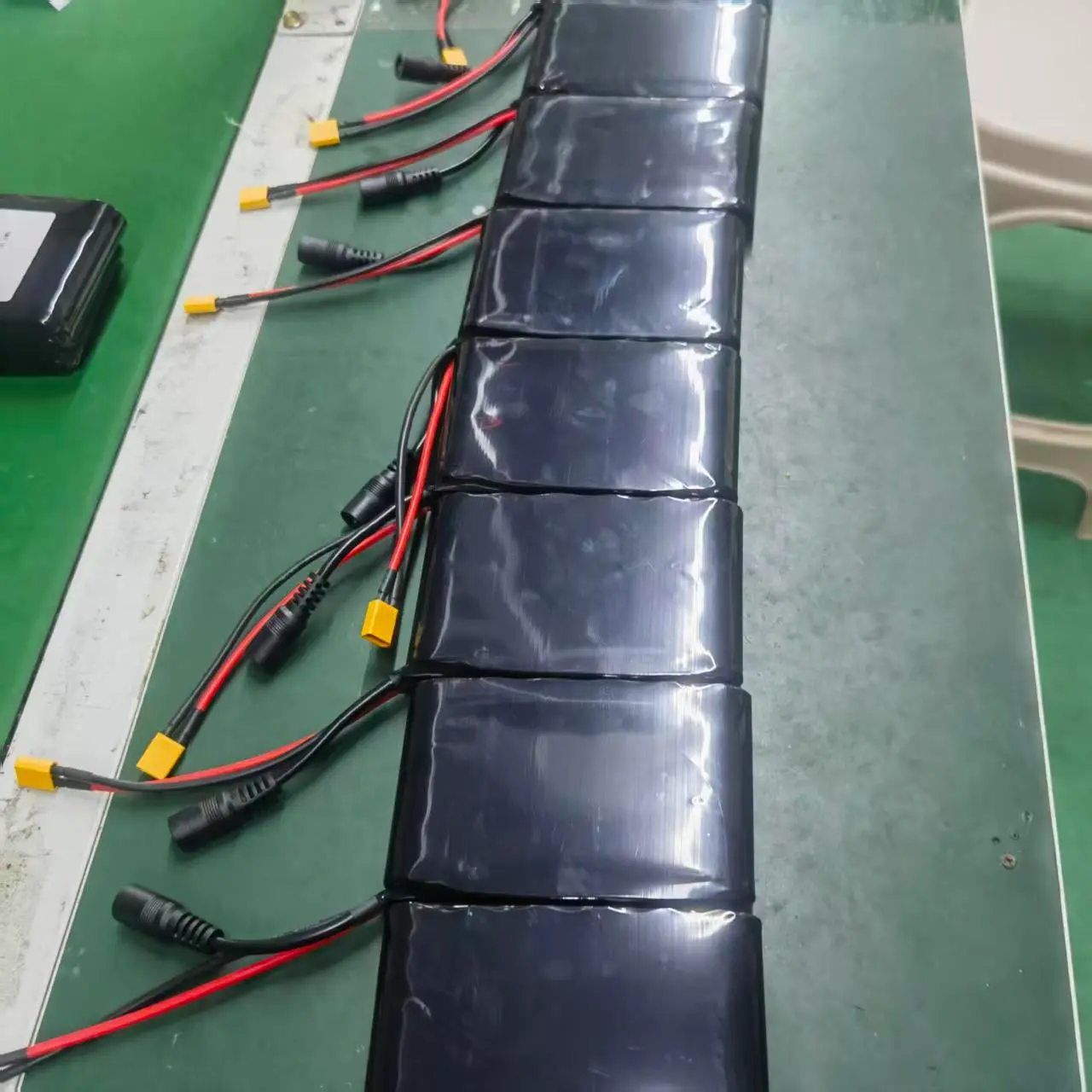

Case 01 — 11,1V 3Ah mukautettu litiumakkupaketti

Sähkökuormituksen ja kaksoisliittimen räätälöinti

Erätuotanto 11,1V 3Ah-pakkauksista DC- ja XT60-liitännöillä.

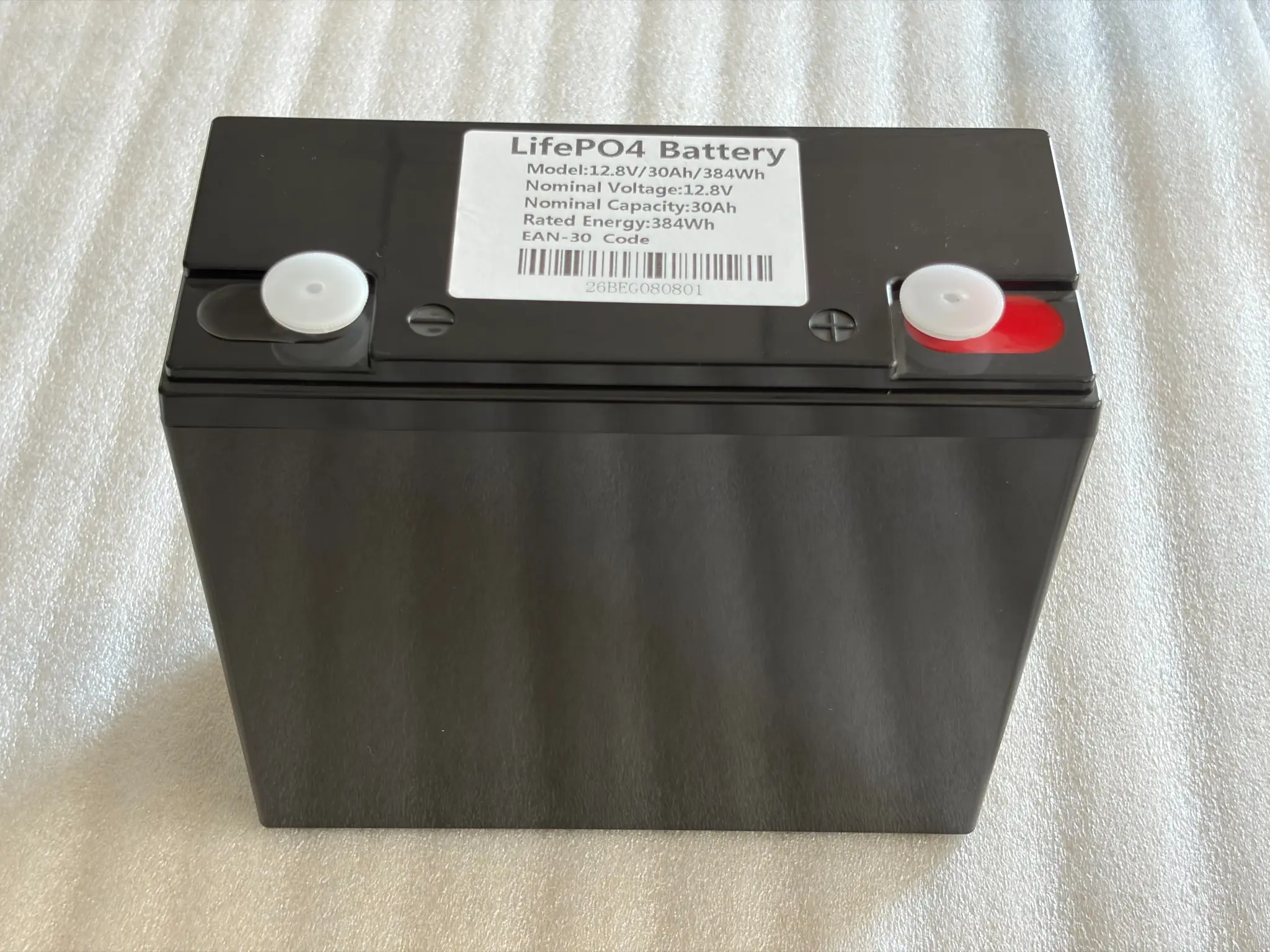

Case 02 — 12,8V 30Ah LiFePO4-akku

BMS- ja Bluetooth-viestinnän räätälöinti

12,8 V 30 Ah LiFePO4 akku 60 A BMS:llä ja Bluetooth-tiedonsiirrolla.

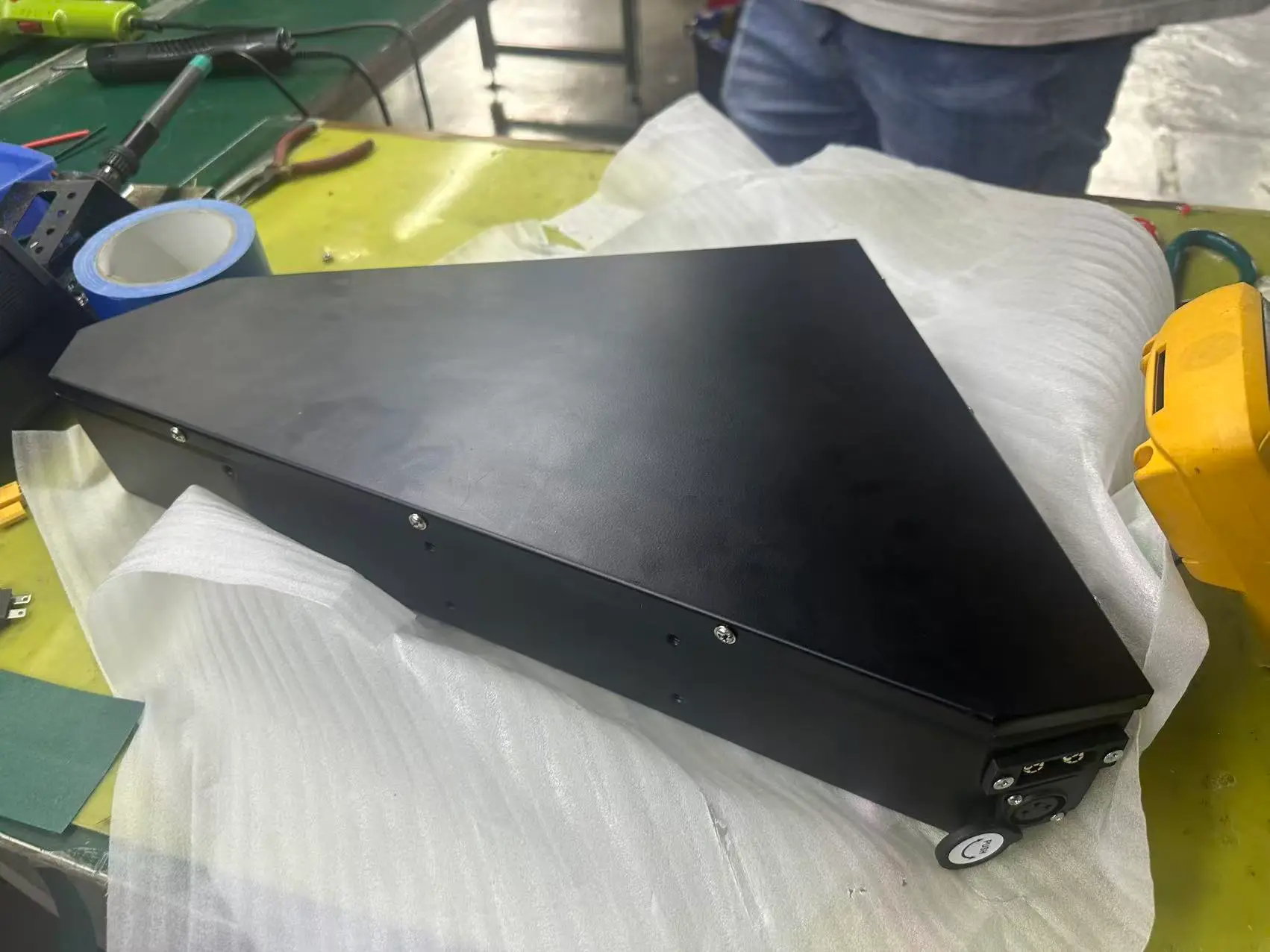

Case 03 — 72V 25Ah mukautettu akkupaketti

Suurivirtateho ja erityinen mekaaninen muotokerroin

72V 25Ah mukautettu akkupaketti 150A jatkuvalla purkauksella ja QS10-liitännällä.

Nämä tapaukset osoittavat, kuinka jännite, virtakapasiteetti, BMS, tietoliikenne, kotelon muoto, kaapeli ja liitin voidaan sovittaa laitteistoon sen sijaan, että laite pakotettaisiin hyväksymään kiinteä akkumuoto.

9. Laitteen käyttöajasta akun kapasiteettiin

Mukautetun paketin koko on mitoitettava laitteen energiantarpeen mukaan ja sen jälkeen tarkistettava virta-, jännite- ja tilarajojen mukaan.

60Wh:n laskenta on vain lähtökohta. Lopullisessa kapasiteetissa tulee ottaa huomioon myös purkausvirta, muunnostehokkuus, sallittu purkaussyvyys, lämpötila, ikääntymismarginaali, huippukuorma ja laitekohtaiset reservivaatimukset. Suunnittelumarginaali vahvistetaan hankkeessa sen sijaan, että jokaiseen hakemukseen sovellettaisiin yhtä kiinteää prosenttiosuutta.

10. Olemassa oleva alusta, osittain mukautettu tai täysin mukautettu

11. Prototyyppi massatuotantoon

12. Tuotanto ja sähköinen tarkastus

Räätälöity akkutuotanto vaatii johdonmukaisuutta sekä komponentti- että pakkaustasolla. Tyypillisiä prosessinhallintatoimia voivat olla saapuvan solun tarkastus, solujen lajittelu ja sovitus, BMS-tarkastus, pakkauksen kokoaminen, lataus/purkaustarkistukset, suojauksen tarkastus, vanheneminen ja lopputarkastus.

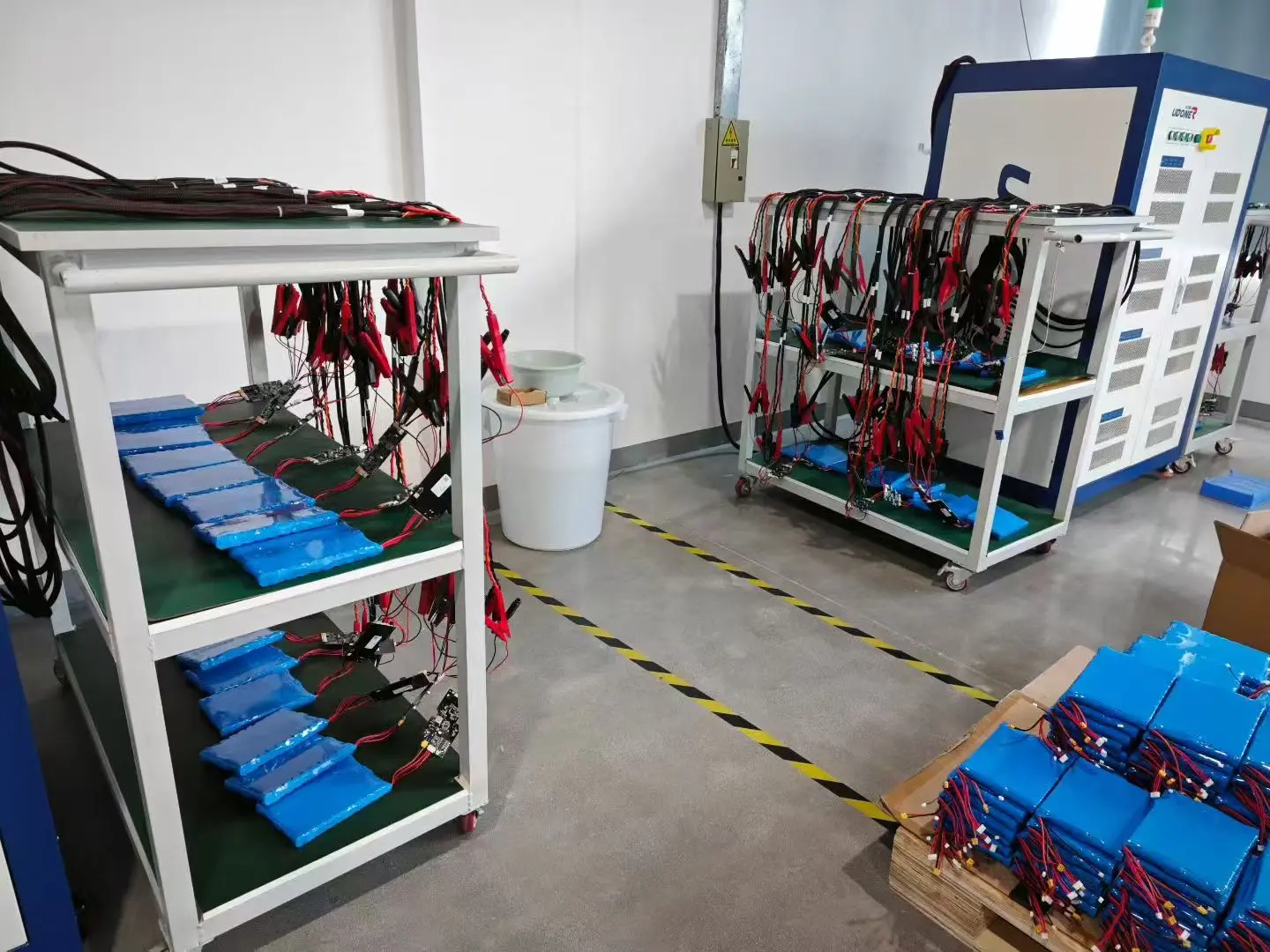

Akkupaketit läpikäyvät monikanavaisen sähkötestin ja tuotannon todentamisen

13. Sertifiointi- ja dokumentointituki

Sertifiointivaatimukset riippuvat lopullisesta akun kokoonpanosta, lopputuoteluokasta ja kohdemarkkinoista. HSS Energy voi tukea räätälöityjen akkuprojektien dokumentointia ja sertifiointisuunnittelua. Esimerkkejä saatavilla olevista projektidokumentaatioista ovat UN38.3-kuljetustestit, MSDS ja valitut markkinasertifikaatit, kuten sovellettavien akkumallien KC.

Alla näkyvät asiakirjat ovat vain valittuja esimerkkejä. Ne eivät tarkoita, että jokainen mukautettu akkukokoonpano katetaan automaattisesti. Mallikohtainen sertifiointialue on vahvistettava ennen tilauksen hyväksymistä.

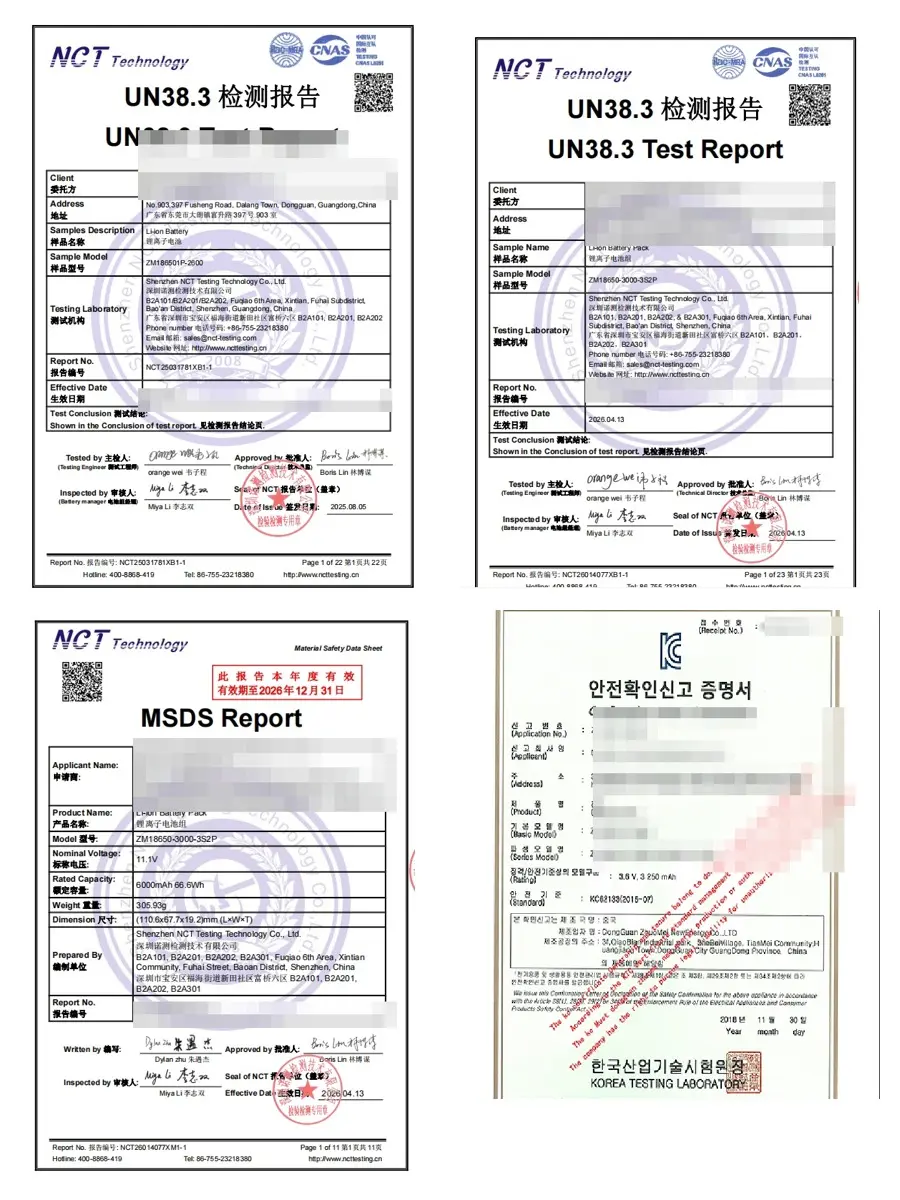

Valitut sertifiointi- ja kuljetusasiakirjaesimerkit; hakijan/yrityksen tiedot on poistettu julkista näyttöä varten

Tyypillinen dokumentointireitti

14. Räätälöityä akkuprojektia varten tarvittavat tiedot

· Laitteen nimi ja sovellus

· Käyttöjännite ja sallittu jännitealue

· Average and peak current or power

· Vaadittu suoritusaika

· Akun enimmäismitat ja -paino

· Akun nykyiset tiedot, jos vaihdat olemassa olevan akun

· Lataustapa ja laturitiedot

· Liitännän, kaapelin ja tiedonsiirtovaatimukset

· Käyttölämpötila ja asennusympäristö

· Kohdemaa/sertifiointivaatimus

· Odotettu näyte ja tuotantomäärä

15. Parametri- ja spesifikaatioilmoitus

Tällä sivulla näkyvät tekniset tiedot, esimerkit ja konfigurointivaihtoehdot ovat alustavaa teknistä arviointia varten. Lopullinen jännite, kapasiteetti, mitat, paino, purkausvirta, kennomalli, BMS, liitin, kotelo, tietoliikenne ja muut tiedot voivat muuttua laitevaatimusten, komponenttien saatavuuden, sertifioinnin laajuuden ja tuotekehityksen mukaan.

Lopulliset tekniset tiedot edellyttävät hyväksyttyä näytettä, vahvistettua tietolehteä, teknistä sopimusta, PI:tä tai sopimusta. Jos verkkosivuston tiedot poikkeavat hyväksytystä hankeasiakirjasta, hyväksytty hankeasiakirja on ensisijainen.

Kerro meille laitteestasi

Lähetä laitteen jännite, kuorma, vaadittu käyttöaika, akkutila, lataustapa, liitin ja kohdemarkkinat. HSS Energy voi arvioida, onko olemassa oleva alusta, puoliksi räätälöity kokoonpano vai täysin mukautettu akkusuunnittelu sopivin lähtökohta projektille.
