OEM-hankintaa varten HSS Energyn tehdas rakentaa 7,4 V 5000 mAh akun kahdessa aidosti eri muodossa. Asiakkaat voivat valita lyhyemmän, neliömäisemmän 18650 2S2P -paketin tai ohuemman, pidemmän 21700 2S1P -paketin. Molemmat käyttävät NCM-kennoja ja toimittavat saman nimellisjännitteen ja kapasiteetin, joten parempi vaihtoehto on yleensä laitteen sisällä oleva tila. Ennen näytteenottoa sovitamme layoutin, kaapelin ulostulon ja liittimen asiakkaan piirustukseen sen sijaan, että käsittelisimme kahta versiota keskenään vaihdettavissa olevina.
7,4 V:n 5000 mAh:n akku antaa HSS-energiantoimittajaprojektien asiakkaille yksinkertaisen varhaisen valinnan: leveämpi tai pitempi. 18650 rakenne on noin 38 x 38 x 67 mm, kun taas 21700 rakenne on noin 45 x 22 x 72 mm ja hieman kevyempi. Tämä ero on usein hyödyllisempi kuin pitkä ominaisuusluettelo. Kun käytettävissä oleva tila, johdinsuunta ja liitin ovat tiedossa, voimme selvittää rakenteen ja valmistella näytemäärittelyn.

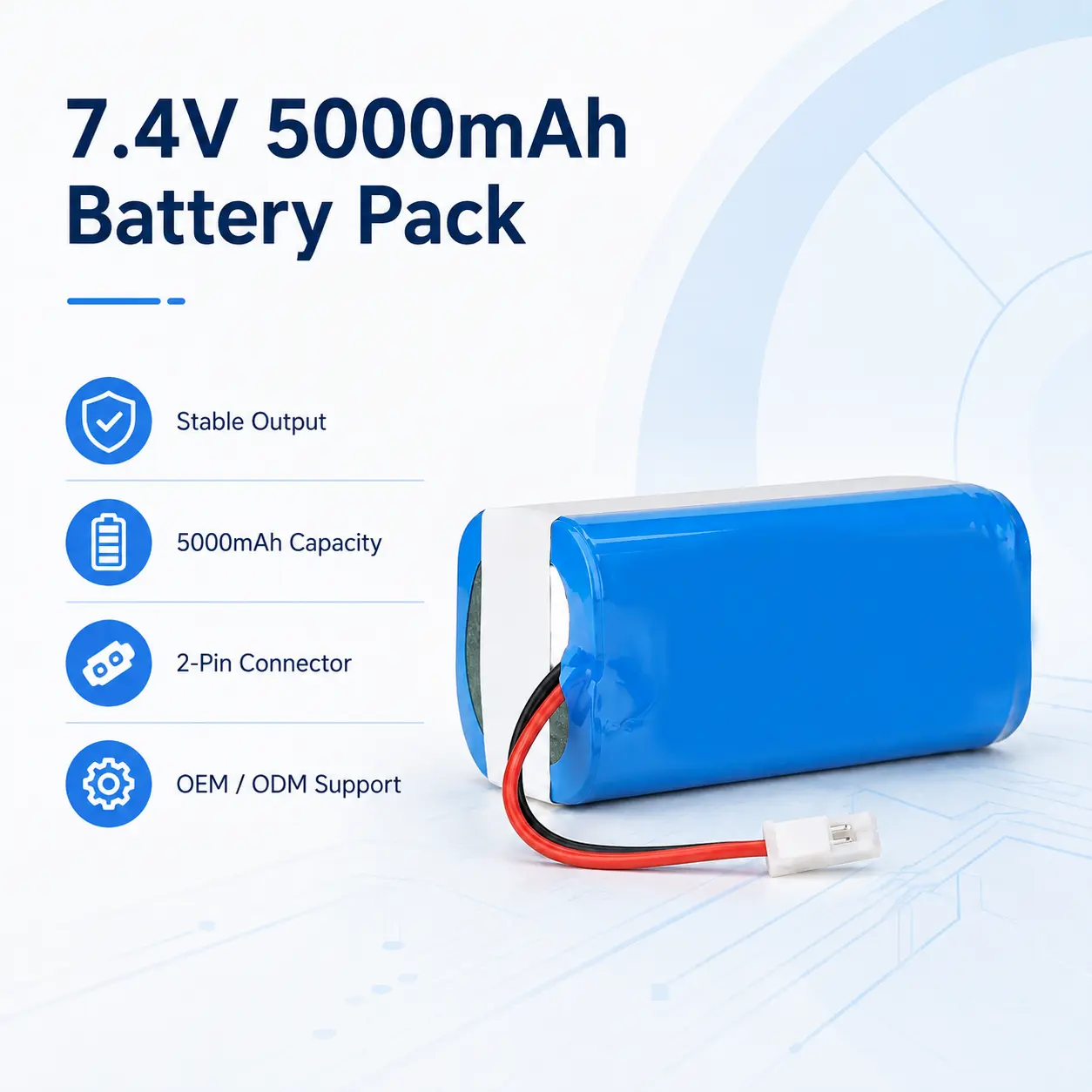

Toimitettu tuotekuva: edustava lämpökutistepakkaus. Kennojen asettelu, mitat, liitin ja johdotus noudattavat hyväksyttyä projektikonfiguraatiota.
Pikavalinta: 18650 vai 21700?
Vaihtoehto
Noin Koko / Paino
Valitse Milloin
18650 solua, 2S2P
38 x 38 x 67 mm / 0,20 kg
Akkupaikka on lyhyempi ja siinä on tilaa neliömäisemmälle paketille.
21700 solua, 2S1P
45 x 22 x 72 mm / 0,18 kg
Tila on kapea, mutta pituutta löytyy hieman enemmän.
Tärkeimmät tiedot
Tuote
Erittely
Tuotteen nimi
7.4V 5000mAh akku
Merkki
HSS energia
Nimellisjännite
7,4V
Nimelliskapasiteetti
5000mAh (5Ah)
Miniminimelliskapasiteetti
4950 mAh (4,95 Ah)
Nimellinen energia
Noin 37 Wh, laskettuna 7,4 V x 5 Ah
Kemia
NCM
Solun asetukset
18650 2500mAh kennoa tai 21700 5000mAh kennoa
Kokoonpanoasetukset
18650: 2S2P; 21700: 2S1P
Asunnon materiaali
Kutistekalvo
Suurin latausvirta
5A; 0,5C lataussuositus
Suurin jatkuva purkautuminen
15A; 15A BMS-luokitus
Latauksen katkaisujännite
8,4V maksimi
Purkauksen katkaisujännite
5,2 V vähintään; 6V suositus
Cycle Life
>500 sykliä yli 80 % alkuperäisestä solukapasiteetista säilytettynä
18650 2S2P Mitat / Paino
Noin 38 x 38 x 67 mm / 0,20 kg
21700 2S1P Mitat / Paino
Noin 45 x 22 x 72 mm / 0,18 kg
Liitinvaihtoehdot
JST, DC5521 tai muu hyväksytty liitäntä
Todistus/kuljetusasiakirjat
Vahvistetaan tilattua kokoonpanoa ja kohdetta varten
1. Sama kapasiteetti, erilainen jalanjälki
Neljä 2500 mAh kennoa valmistaa 18650-versiota ja kaksi 5000mAh kennoa 21700-versiosta. 21700 5000mAh akku voi säästää leveyttä ja vähän painoa. nelikennoinen vaihtoehto käyttää lyhyempää kokonaispituutta. Kumpikaan ei ole päivitys toiseen verrattuna. Laitepiirustus päättää, mikä muoto on helpompi asentaa ja kiinnittää.
2. Mitä 5Ah tarkoittaa laitteessa
2S 5000 mAh Li-ion akku varastoi noin 37 Wh nimellisarvoilla. Todellinen käyttöaika on paremmin arvioitu laitteen tavanomaisen virrankulutuksen ja käyttöjakson perusteella, ei pelkästään kapasiteetin perusteella. Lyhyet huiput, käynnistysvirta ja täydellä kuormituksella käytetty aika voivat muuttaa tulosta, joten niistä on hyötyä uutta projektia tarkasteltaessa.
Markkinointikuva, ei testitietue. Liittimen tyyli ja näkyvä rakenne edustavat; hyväksytty kokoonpano ohjaa tuotantoa.
3. Sovelluksen sovitus ennen yhteensopivuusvaatimuksia
Mukana toimitettu sovellustaideteos osoittaa kohti lääketieteellisiä laitteita, kauneuslaitteita, hierontalaitteita ja kannettavia instrumentteja. Kannettavan instrumentin litiumakku valitaan edelleen numeroiden, ei sovelluksen tarran mukaan. Tarkista ensin normaali ja huippuvirta, käytettävissä oleva tila, liittimen napaisuus, kaapelin reititys ja lataustapa. Nämä sovellusryhmät ovat järkeviä arviointiohjeita, mutta ne eivät ole yleisiä yhteensopivuusvaatimuksia.

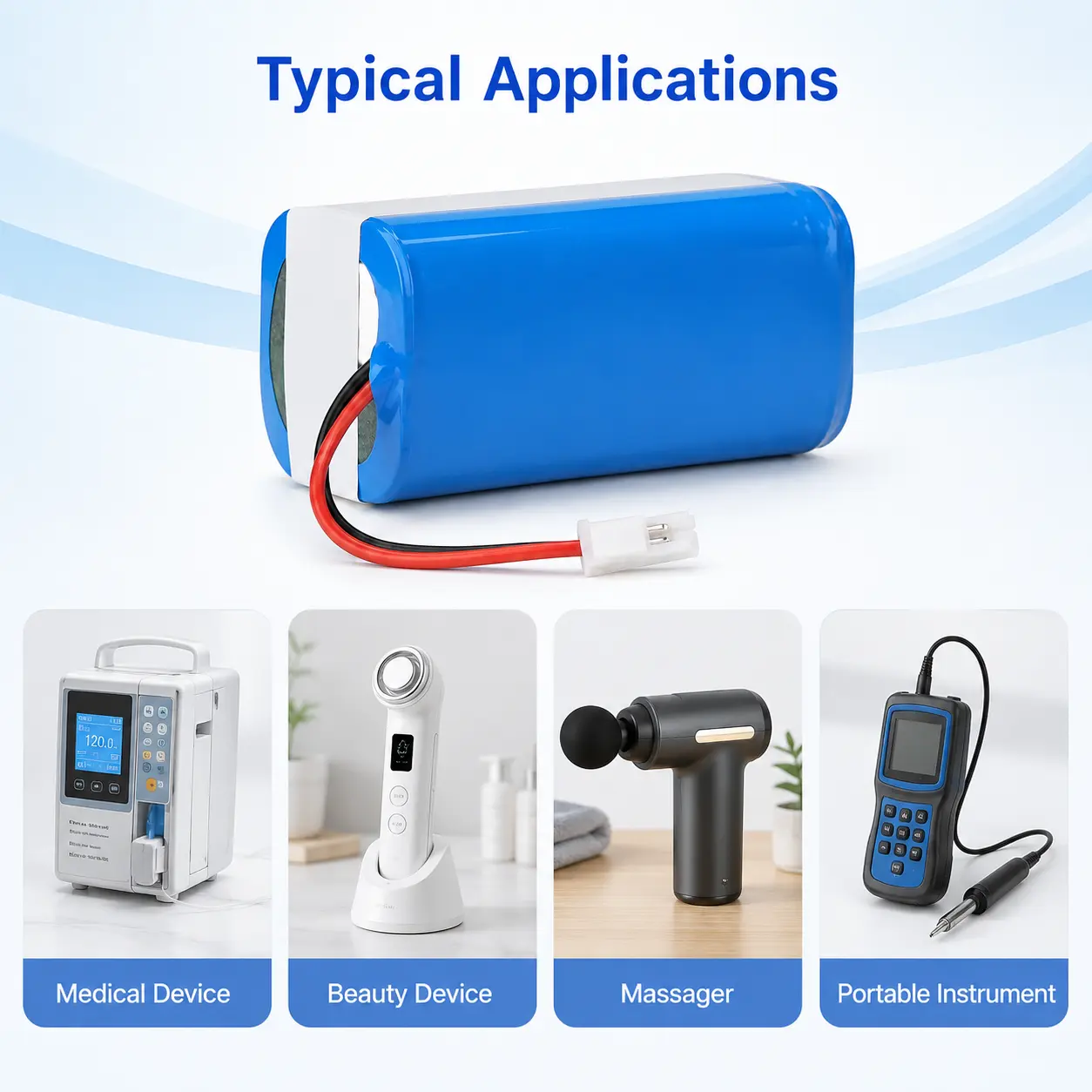

Vain käsitteellinen sovelluskuva. Nämä ovat arviointiohjeita, ei vahvistettua yhteensopivuutta tai vahvistettuja asiakastapauksia.
4. Laturi ja katkaisu
Tämä on 2S-paketti, joten laturin tulee sopia ilmoitettuun 8,4 V:n ylärajaan. Tuoteselosteessa luetellaan 2A maksimilatausvirta ja suositellaan 0,5C latausta. 7,4 V:n NCM-akkupakkaus tarvitsee myös varusteet ja laturin sopimaan pienjännitteestä. Näiden rajojen varhainen vahvistaminen on pieni askel, joka estää monia näytevaiheen ongelmia.
5. Pidä toistuvia tilauksia samassa rakennuksessa
18650 2S2P -litiumparistolla ja 21700-versiolla ei pitäisi koskaan jakaa epätäydellistä tilauskuvausta. Merkitsemme kennomuodon, asettelun, liittimen osanumeron, napaisuuden, johdinmitan, johdon pituuden, kaapelin ulostulon, etiketin ja pakkauksen hyväksyttyyn spesifikaatioon. Tästä asiakirjasta tulee käytännön viite näytteenottoon ja toistuvaan tuotantoon.

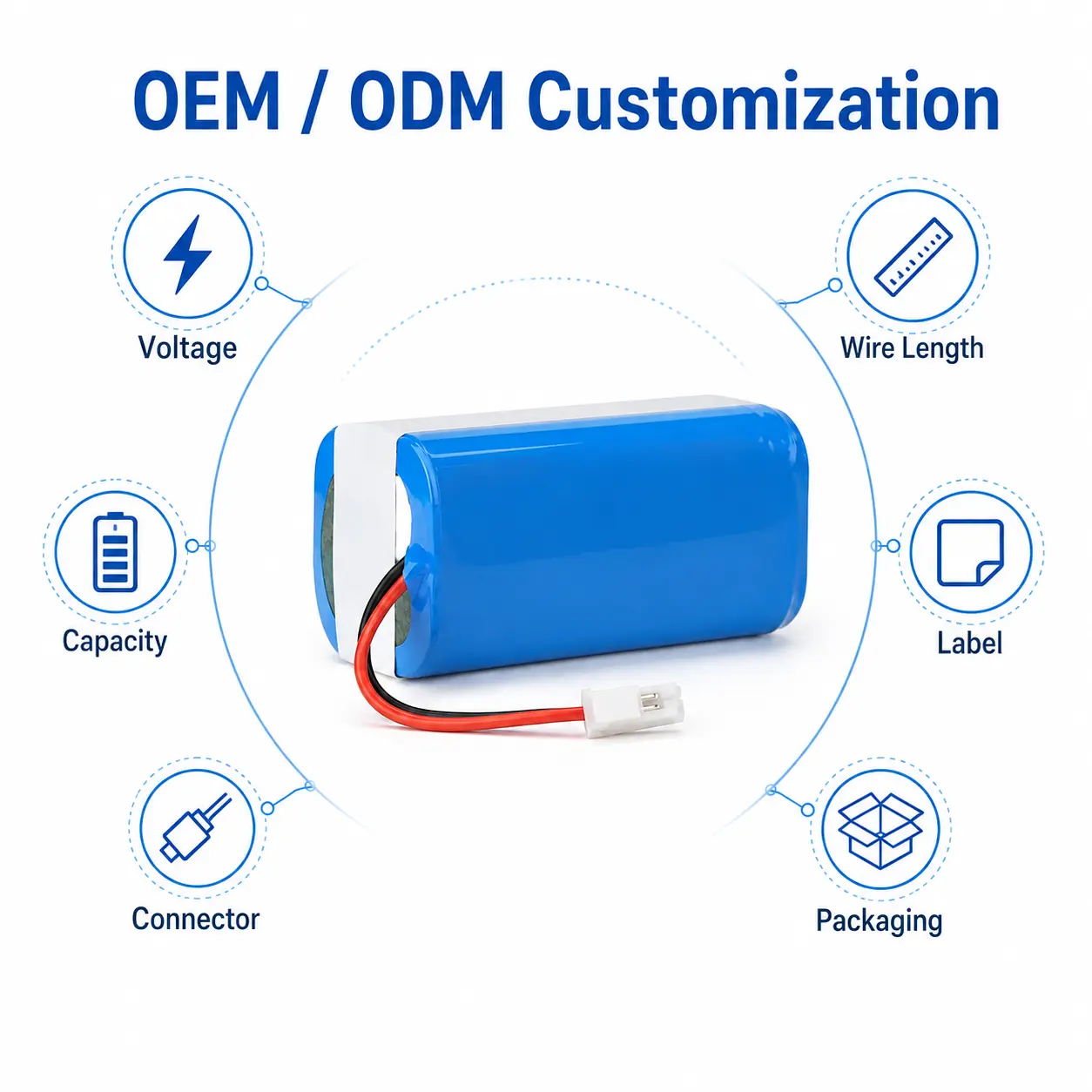

Markkinointikuva käytettävissä olevista mukautusluokista. Jokainen muutos on edelleen teknisen tarkastuksen ja hyväksyttyjen tilauserittelyjen alainen.
6. Laatujulkaisu kahdelle mahdolliselle rakenteelle
Tarkastuspöytäkirjasta on käytävä ilmi tilattu rakenne, ei vain tuotteen nimi. Kennomalli, asettelu, jännite, kapasiteetti, sisäinen vastus, BMS-luokitus, johdotus, liitin, mitat, paino ja ulkonäkö tarkistetaan hyväksyttyyn suunnitelmaan nähden. Xiamen HSS Energy Technology Co., Ltd on perustettu vuonna 2023. Sen ydinkumppanit tuovat mukanaan yli kymmenen vuoden kokemuksen akkuteollisuudesta, ja useat tuotantolaitokset Kiinassa tarjoavat noin 12 000 neliömetriä tuotantotilaa.

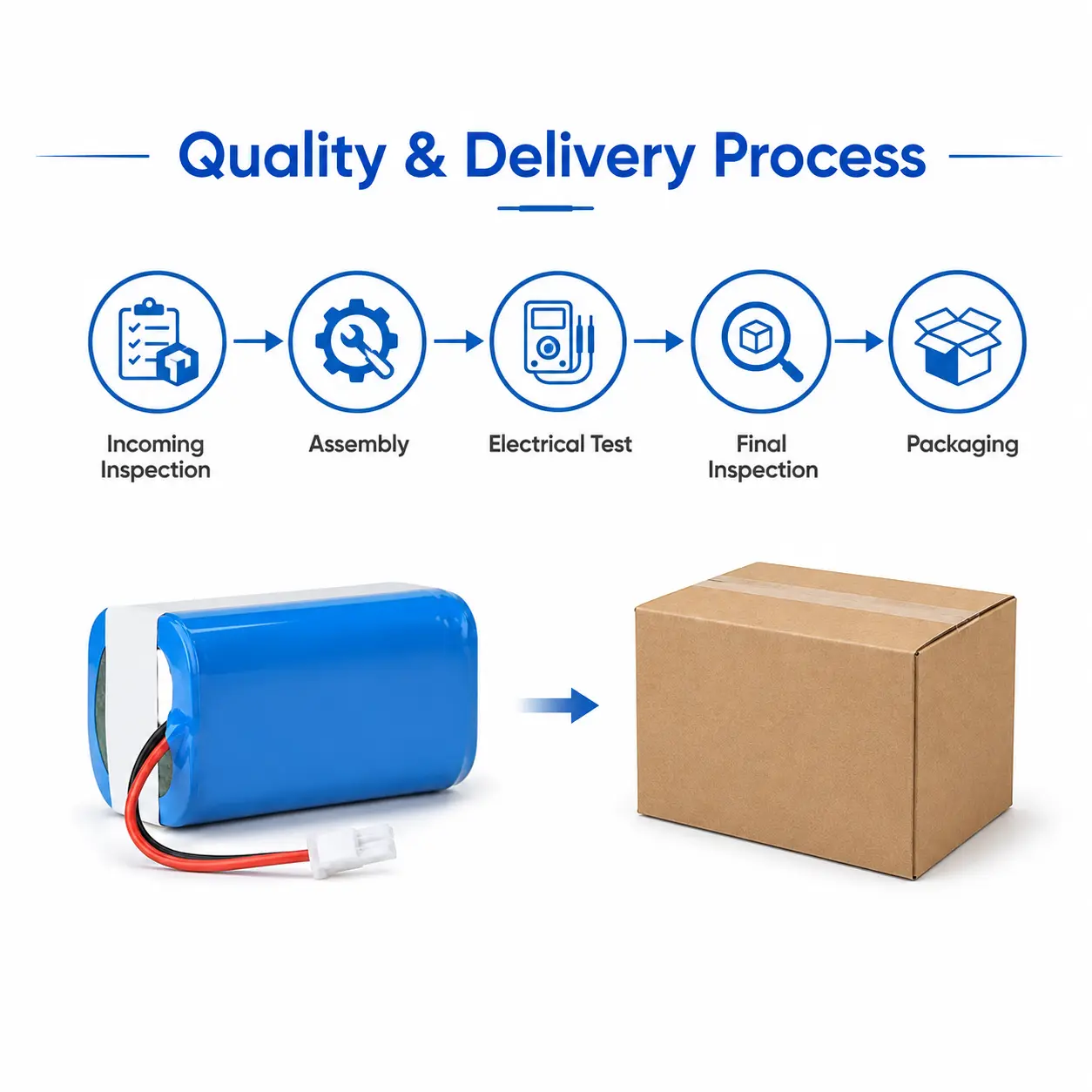

Prosessikuvaus, ei erätietue. Varsinaiset tarkastuskohteet ja pakkaukset noudattavat vahvistettua laatusuunnitelmaa ja tilausta.
FAQ
Mitä solukokoonpanoja on saatavilla?
NCM-paketti voi käyttää 18650 2500mAh kennoa 2S2P:ssä tai 21700 5000mAh kennoa 2S1P:ssä.
Onko näillä kahdella vaihtoehdolla samat mitat?
Ei. 18650 2S2P -versio on noin 38 x 38 x 67 mm ja 0,20 kg. 21700 2S1P -versio on noin 45 x 22 x 72 mm ja 0,18 kg.
Miten käyttöaika pitäisi arvioida?
Käytä laitteen tavallista virrankulutusta, huipputarvetta ja käyttösuhdetta. Laskettu nimellisenergia on noin 37Wh, mutta todellinen käyttöaika riippuu kuormituksesta ja käyttöolosuhteista.
Mikä laturi tarvitaan?
Käytä laturia, joka sopii 2S NCM -pakkaukseen ja hyväksyttyjen eritelmien rajoituksiin. Luettelo maksimilatausvirta on 2A, 0,5C lataussuositus.
Voidaanko laitteelle valita liitin?
Kyllä. JST ja DC5521 on listattu lisävarusteina, ja toinen liitin voidaan arvioida sen jälkeen, kun liitospuoli, napaisuus, johdinmitta ja johdon pituus on vahvistettu.
Pyydä projektitarjous
Lähetä HSS Energylle 7,4 V:n 5 000 mAh akkua varten laitteen kuormitus, odotettu käyttöaika, akkutilan piirustus, liitin, laturi, kohde ja määrä. Käymme läpi sähköisen ja mekaanisen rajapinnan ja laadimme projektikohtaisen näytteenottoeritelmän ja tarjouksen.
