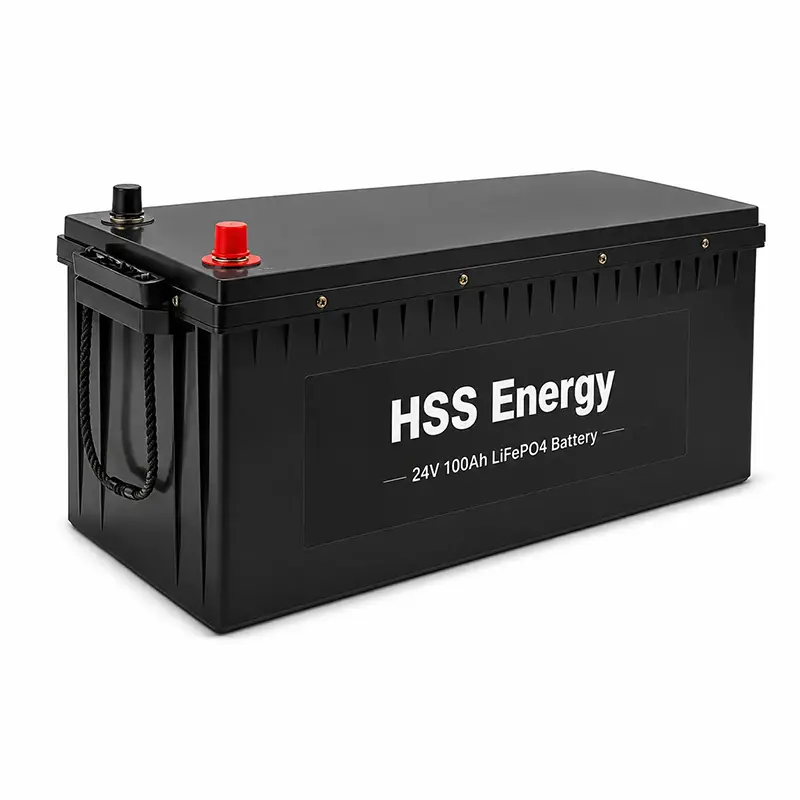

Kiinan 24 V 100 Ah LiFePO4 -akku antaa HSS Energylle kompaktin 25,6 V:n nimellisjännitteen projekteihin, jotka on jo suunniteltu 24 V-luokan sähköarkkitehtuurin ympärille. Valinnan tulee vahvistaa laturin profiili, jatkuva ja ylijännitetarve, kaapelien ja sulakkeiden koko, liitinasettelu, ympäristöaltistus, hyväksytyt rinnakkaissäännöt ja julkaistu BMS-kokoonpano ennen tuotantoa.
|
24V Jänniteluokka |
25,6V Nimellinen |
100 Ah Kapasiteetti |
19 kg Paino |
Tuettu Rinnakkainen |
|
|
24V100Ah SKU päätös Valitse tämä SKU, kun projekti elää jo 24V-luokan järjestelmässä ja tarvitsee kompaktin LFP-paketin laivan kuormille, pienille aurinko- tai lisälaitteille. Se ei ole oikea valinta, kun sovellus todella tarvitsee suuremman varapankin tai erikseen määritellyn raskaan vetopaketin. |
|||||
Käytä markkinaluokan kieltä ja tekniikan nimellistä kieltä yhdessä: 24 V järjestelmäluokka, 25,6 V LiFePO4 nimellinen.
|
Parametri |
Viitearvo |
|
Markkinajänniteluokka |
24V |
|
Tekninen nimellisjännite |
25,6V |
|
Nimellinen kapasiteetti |
100 Ah |
|
Lähde-luetteloinen maksuprosentti |
0,2C-1C |
|
Lähdeluettelossa oleva purkausnopeus |
0,2C-2C |
|
Paino |
19 kg |
|
Rinnakkaisliitäntä |
Tukee useita rinnakkaisliitäntöjä |
|
Mitat (P × L × K) |
490 × 171 × 240 mm |
|
Tyypillinen tuotteen rooli |
Kompakti 24 V apu / meri / aurinkotulo |
Kun arvioit 24 V 100 Ah litiumakkua, muunna lähdeluettelossa oleva C-nopeus projektivirraksi ennen hyväksymistä. Laturin mitoitus, jatkuva kuormitus, ylijännitetarve ja BMS-rajat tulee tarkistaa täsmälleen tilatun kokoonpanon suhteen sen sijaan, että C-nopeusaluetta käsitettäisiin yleisenä jatkuvana virran takuuna.
|
Miksi 24 V:n arkkitehtuuri muuttaa järjestelmän suunnittelua Samalla tehotavoitteella 24 V järjestelmä toimii yleensä pienemmällä virralla kuin vastaava 12 V järjestely, mikä voi vähentää kaapelin jännitystä ja yksinkertaistaa DC-puolen suunnittelua. Tämä etu ei poista tarvetta tarkistaa pakkauksen tarkkaa virtarajaa, laturin käyttäytymistä ja päätelaitteistoa. |
Jänniteluokan sovitus on vasta ensimmäinen askel; latauskäyttäytyminen ja todellinen kuormituksen tarve ratkaisevat, onko muunnos sopiva.
|
Tämän SKU:n muunnossarja 1 Vahvista 24 V-luokan väylä – Tallenna nykyinen akkujen ryhmittely, laturin käyttäytyminen ja laitteen jännitearkkitehtuuri ennen kemian vaihtamista. 2 Hyväksy laturin polku - Tarkista julkaistun LiFePO4-kokoonpanon laturin jännite, latausvaiheet, aurinkosäätimen asetukset ja mahdolliset laturit tai DC-DC-polut. 3 Yritä todellista kuormitustasoa – Vertaa jatkuvaa kysyntää, ylijännitetarvetta ja käyttöjaksoa tilatun pakkauksen hyväksyttyihin nykyisten ominaisuuksien ja BMS-rajoihin. 4 Suunnittele laajennus tarkoituksella - Luettelossa on useita rinnakkaisliitäntöjä, mutta pakettien lukumäärä, sulake, kaapelin symmetria ja tasapainotuskäytäntö on hyväksyttävä projektille. |
Tämä SKU sopii ostajille, jotka siirtävät 24 V:n syväjaksoisen akkusovelluksen lyijyhaposta LiFePO4:ään säilyttäen samalla nykyisen 24 V-luokan järjestelmäarkkitehtuurin. Tärkein etu on kompakti 25,6 V:n nimellisjännite; keskeinen päätös on se, vastaavatko laturi, käyttösuhde ja hyväksytty pakkausvirtaraja todellista sovellusta.
|
Päätöskohta |
Mitä tarkistetaan |
Miksi sillä on merkitystä |
|
Järjestelmän arkkitehtuuri |
Nykyiset laitteet pysyvät 24V-luokassa; julkaistu paketti käyttää 25,6 V nimellisjännitettä LiFePO4. |
Pelkkä jännitetarra ei vahvista laturin tai kuorman yhteensopivuutta. |
|
Latauspolku |
LiFePO4-yhteensopiva profiili, latausvaiheet, ohjaimen asetukset ja käyttäytyminen alhaisessa lämpötilassa. |
Vanha lyijyhappolatauslogiikka saattaa vaatia säätöä ennen muuntamista. |
|
Kuormaraja |
Jatkuva virta, ylijännitevirta, käyttöjakso ja tarkka hyväksytty BMS/virtaraja. |
100 Ah:n kapasiteetti ei sinänsä määrittele sallittua lähtövirtaa. |
|
Laajennuspolku |
Hyväksytty rinnakkaismäärä, sulakestrategia, tasaiset kaapelireitit ja paketin tasapainotus. |
Rinnakkaistuki on hankesuunnittelupäätös, ei rajattoman kapasiteetin vaatimus. |
Tuotteen ensisijainen rooli: kompakti 24 V meri- / liikkuvuus / aurinkotulo, vara- ja teollisuusapulaite toissijaisena alueena.
|
Marine & onboard -rooli 24 V:n meriakkuprojektin tulee tarkistaa sisäänrakennettu latauslähde, kaapelin reititys, korroosiolle altistuminen, käyttöjakso ja tarkka pakkausvirran hyväksyntä. Talon kuormat, kaikuluotaimen teho ja laivan lisäjärjestelmät voivat sopia, kun asennuskuori ja laturin asetukset ovat kohdakkain. |
|
Uistelumoottorin sopivuusarvio 24 V:n uistelumoottorin akkusovelluksessa varmista jatkuva käyttötarve, työntövoiman huippukäyttäytyminen, johdotuksen suojaus, hitaiden kierrosnopeuksien kestävyysodotukset ja veneessä käytettävä tarkka latausprofiili. Vastaava jänniteluokka ei automaattisesti hyväksy jokaista uistelujärjestelmää. |
|
Pieni aurinko-, off-grid- ja apuohjelmatuki Lyijyhappoakkujen vaihtoakkuprojektissa kompaktissa aurinkoenergiassa, verkon ulkopuolella sijaitsevassa ohjaamossa, tietoliikenteen varajärjestelmässä, matkailuauton apu- tai puhdistuskonepalvelussa, varmista laturin yhteensopivuus, käyttöympäristö ja hyväksytty rinnakkaisstrategia ennen tämän SKU:n määrittämistä. |
Käytä hyväksyttyä piirustusta ja projektikokoonpanoa - ei pelkästään yleistä perhekuvausta - tuotantoversion lukitsemiseen.

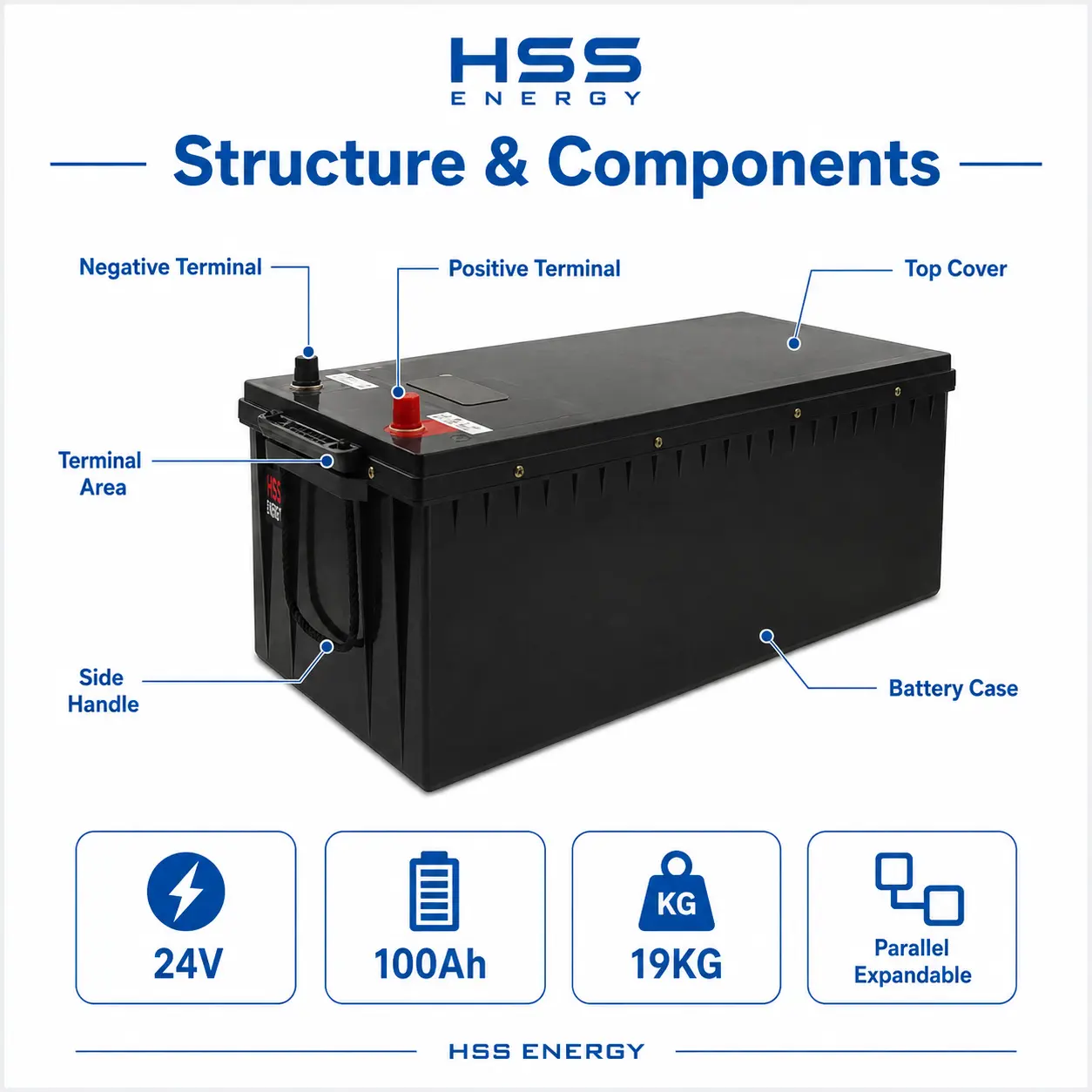

• Liitinlaitteisto: Tarkista napaisuus, liitintyyppi, liitäntäkorvakkeet, kiinnitysmomentti, eristystapa ja huoltoon pääsy.
• Kotelon ja sivukahvan asettelu: Käytä toimitettua mekaanista kokoa ja kahvan asentoa osaston suunnitteluun, nostokäyttöön ja kiinnityssuunnitteluun.
• BMS-vaihtoehdot: Suojauskynnysten, nykyisen käyttäytymisen ja kaikkien viestintä- tai valvontatoimintojen on noudatettava hyväksyttyä BMS-vaihtoehtoluetteloa.
• Rinnakkaisratkaisu: Projektissa tulee määritellä kuinka monta pakettia voidaan rinnastaa, miten tasapainotusta hallitaan ja miten järjestelmän suojaus allokoidaan.
• Sovelluksen yhteensopivuus: Veneen, aurinkoenergian, hytin, tietoliikenteen tai siivouskoneen käyttö tulee ilmoittaa etukäteen, jotta konfiguraatio sopii todelliseen käyttöjaksoon.
• OEM/ODM-laajuus: Kapasiteetti, kotelon tiedot, päätteen tyyli, etiketti/logo ja pakkaus voidaan arvioida MOQ:n, suunnittelun toteutettavuuden ja vaatimustenmukaisuuden kattavuuden perusteella.
|
Määrityssääntö Älä päättele vedenpitävyysluokitusta, tiettyä Bluetooth-pakettia, erilaista jatkuvan virran lauseketta tai rajoittamatonta rinnakkaismäärää, ellei näitä pisteitä ole hyväksytty tilatulle versiolle. Julkaistun kokoonpanon tulee noudattaa vahvistettua BMS:ää, päätettä, laturia, koteloa ja dokumentaatiota. |

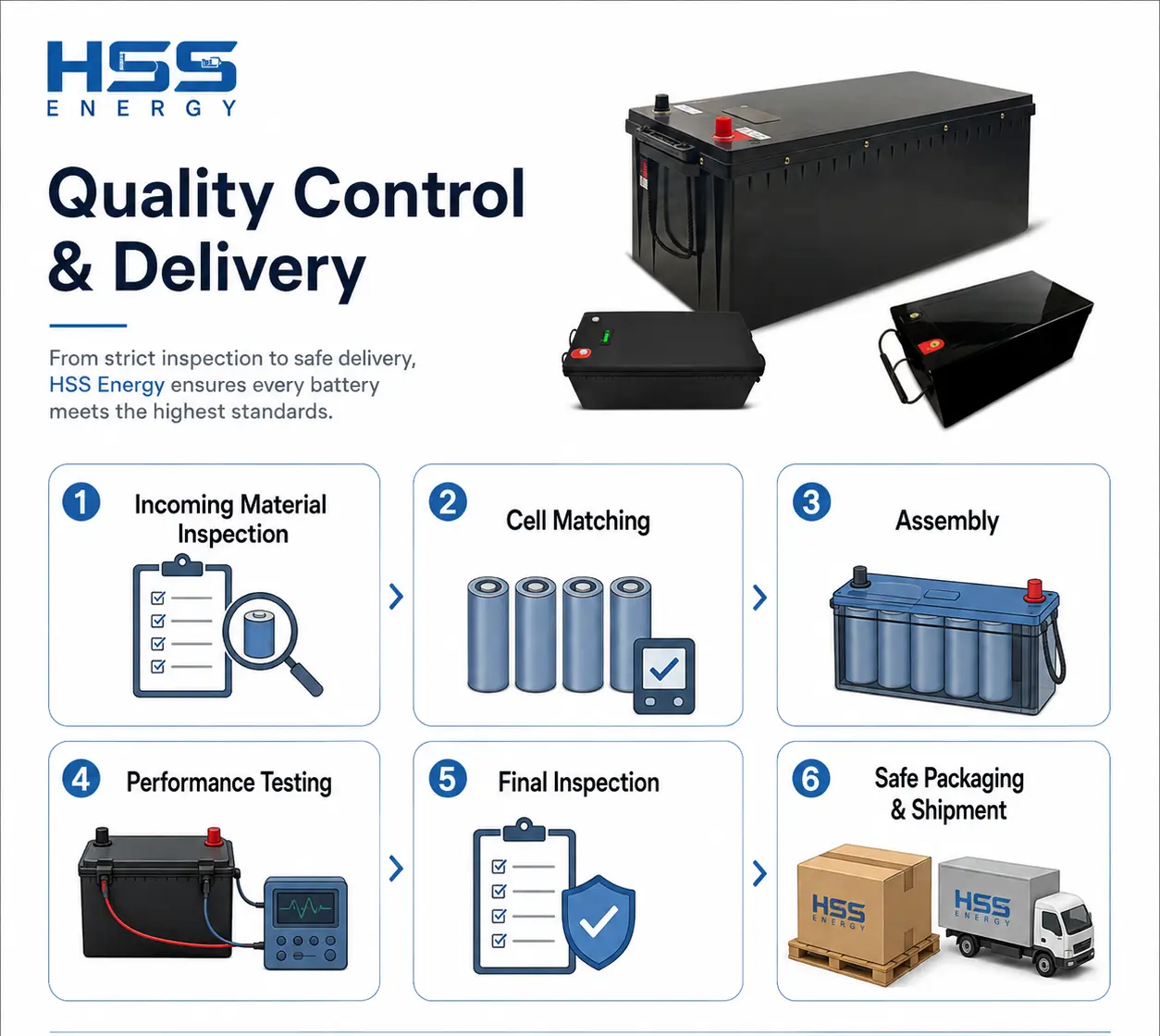

Prosessivisuaalit tukevat toimittajan valmiuksien tarkistusta; ne eivät tarkoita automaattisesti jokaista vaihtoehtoa ja jokainen testi koskee jokaista tilattua versiota.
24V on markkina- ja järjestelmäluokka. Tekninen nimellisjännite 8S LiFePO4 -konfiguraatiolle on 25,6 V.
Mahdollisesti kyllä, mutta vasta sen jälkeen, kun moottorin kysyntä, odotettu käyttöaika, latausprofiili, kaapelin suojaus ja hyväksytty akkuvirtakyky on sovitettu yhteen.
Ei. Kapasiteetti ja teho ovat erillisiä kysymyksiä. Tämä lähdepaketti esittää latauksen ja purkauksen C-rate-kielellä, joten tarkka hyväksytty virrankapasiteetti on vahvistettava tilatusta kokoonpanosta.
Luettelossa on useita rinnakkaisliitäntöjä, mutta hyväksytty pakkausmäärä, suojausasettelu, kaapelistrategia ja tasapainotuskäytäntö tulee vahvistaa ennen tilaamista.
Vasta jänniteprofiilin, latausvaiheiden ja mahdollisten tasaus- tai palautustoimintojen tarkastuksen jälkeen. Vanhoihin lyijyhappoasetuksiin suunniteltu laturi ei sovellu automaattisesti.
Lähetä olemassa oleva akkumalli tai -tarra, sovellustyyppi, moottorin/invertterin/kuorman tiedot, laturin tiedot, lokeron mitat, liittimen mieltymykset, käyttöympäristö, määrä ja mahdolliset OEM-toimintopyynnöt.
