OEM-asiakkaille HSS Energyn 12 V 10 Ah LiFePO4 Battery Pack tarjoaa kompaktin 128 Wh:n lähtökohdan pienemmille 12 V järjestelmille, joissa asennustilan ja nykyisen tarpeen on pysyttävä hallinnassa. Mukana toimitetun kokoonpanon nimellisjännite on 12,8 V ja 10 Ah, se käyttää 26 700 5 000 mAh LiFePO4-kennoa 4S2P:ssä ja sisältää 20 A jatkuvan purkauksen. Se on käytännöllinen vaihtoehto projekteihin, jotka vaativat määritellyn latausprofiilin, muovikotelon ja valinnaisen tiedonsiirron ennen kuin lopulliset pääte- ja liitännän tiedot jäätyvät.
Hankkeen hankintaa varten HSS Energyn valmistajan Kiinan 12 V:n 10 Ah LiFePO4-akkupakkauksen tulee ensin sovittaa sähkökuormitukseen, ei pelkästään 12 V:n tarraan. Viitelehti antaa 20A maksimi jatkuvan purkauksen, 30A huippuvirran arvon, 14,4V suositeltua latausta ja 10A maksimilatausvirtaa. Asiakkaiden tulee varmistaa tasavirta, ylijännitetarve, laturin käyttäytyminen, asennustila, terminaalijärjestely ja viestintätarpeet ennen tuotantonäytteen hyväksymistä.

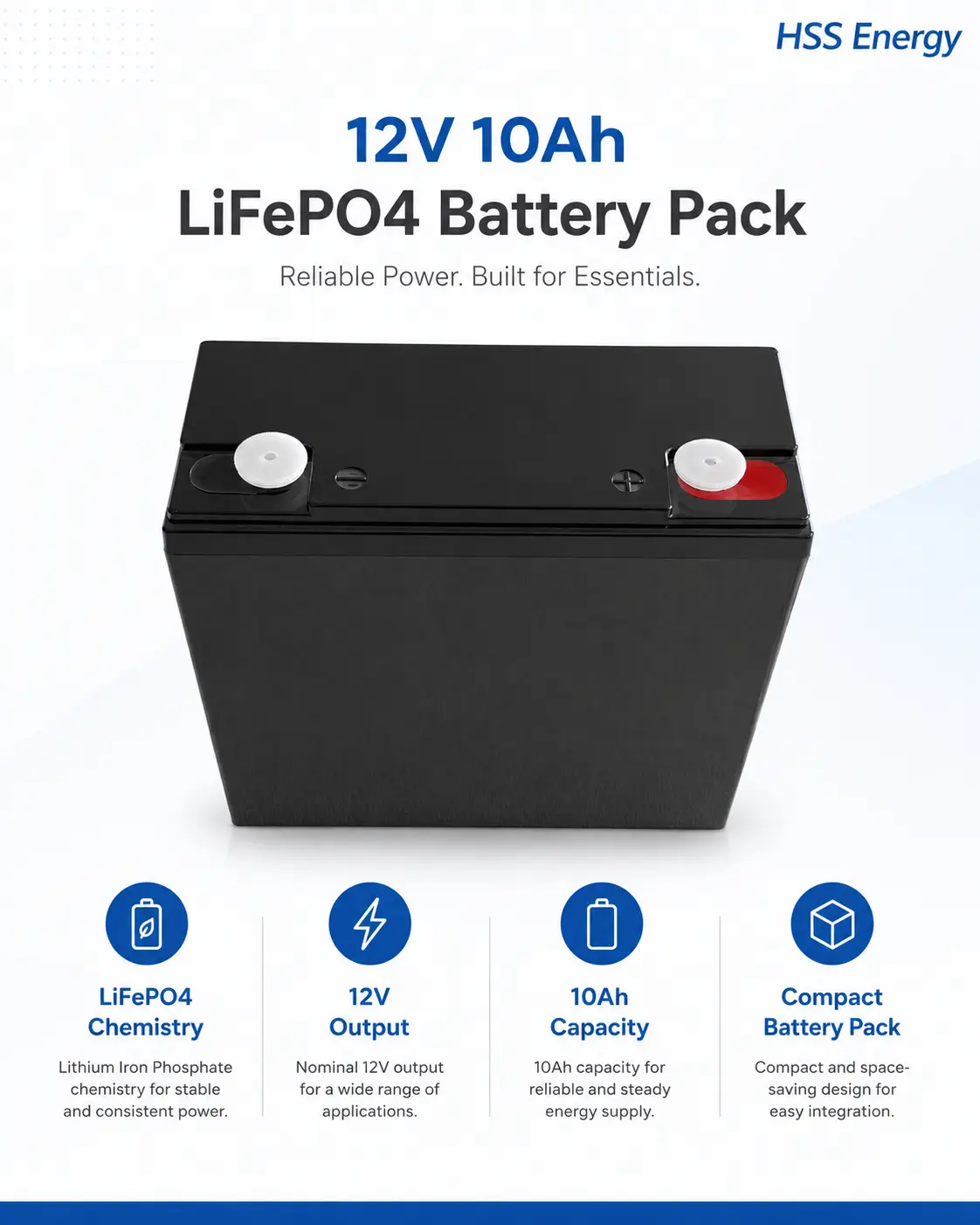

Mukana toimitettu HSS Energy -tuotegrafiikka. Tuotteen muoto ja 10Ah LiFePO4-paikannus näytetään; yksityiskohtaisia tuotantospesifikaatioita ohjataan teknisellä esitteellä.
Tärkeimmät tiedot
Parametri
Viitemäärittely
Tuotteen nimi
12V 10Ah LiFePO4-akku
Merkki
HSS energia
Kemia
LiFePO4
Nimellisjännite
12,8V
Nimelliskapasiteetti
10 Ah
Miniminimelliskapasiteetti
9,5 Ah
Nimellinen energia
128 Wh (laskettuna 12,8 V × 10 Ah)
Solumuoto
26700 LiFePO4 sylinterimäinen kenno, 5000mAh
Solun asetukset
4S2P
Asunnon materiaali
Muovinen kotelo
Vakiomaksu
0,2 C CC arvoon 14,4 V, sitten 14,4 V CV, kunnes latausvirta laskee arvoon ≤ 0,05 C
Viitelatausaika
Noin 6 tuntia ilmoitetulla vakiomaksutavalla
Latauksen katkaisujännite
Lähdeluettelot ≤14,6V; 14,4V suositus
Suurin latausvirta
10A
Vakiopurkaus
0,2C:n vakiovirtapurkaus 10,4V:iin
Purkauksen katkaisujännite
Lähdeluettelot ≥8V; 10,4V suositus
Suurin jatkuva purkautuminen
20A viite; lähde toteaa, että tätä voidaan säätää asiakkaan vaatimusten mukaan
Huippuvirta
30A viite; sallittua huippukestoa ei toimiteta
Cycle-Life Reference
≥1000 sykliä jäljellä olevan solukapasiteetin ollessa yli 80 % alkuperäisestä kapasiteetista; täyden syklin testiolosuhteita ei toimiteta
Käyttölämpötila
Lataus: 0–55°C; Purkaus: 0–55°C; mukana toimitettu levy ilmoittaa myös kennon pintalämpötilan ≤80 °C purkamisen aikana
Varastointilämpötila
Alle 1 vuosi: 0–25°C; alle 3 kuukautta: -10-45°C
Noin Paino
1,2 kg, kuten mukana toimitetussa eritelmässä on ilmoitettu; vahvista lopullinen tuotanto SKU
Maksimimitat
98 × 98 × 152 mm (P × L × K), mukana toimitettujen pituus-/leveys-/korkeusarvojen perusteella
Valinnainen viestintä
RS485, CAN, Bluetooth
Tekniset tiedot: 30 A huippuvirran kesto, tiedonsiirtoprotokollat, tarkka päätemalli/napaisuus, BMS-suojakynnykset, IP-luokitus ja sertifiointisarja eivät sisälly toimitukseen. Pidä nämä projektikohtaisina, kunnes ne vahvistetaan.
1. Määritelty 10 Ah:n mittakaava pienempiin 12 V järjestelmiin
10 Ah:n alusta on hyödyllinen, kun järjestelmä tarvitsee muutakin kuin hyvin pienen apukennopaketin, mutta se ei oikeuta suuremman akun kokoa tai varastoitua energiaa. Asiakkaille, jotka vertaavat 12V 10Ah litiumakkua, referenssikokoonpano tarjoaa 128Wh nimellisenergiaa 12,8V sähköalustassa. Käyttöaika on silti laskettava todellisesta kuormituksesta ja käyttösuhteesta eikä pelkästään Ah-luvusta.
· Käytä 128 Wh:n nimellisenergialukua varhaiseen ajonaikaiseen seulomiseen ja vahvista sitten todellinen kuormitusvirta ja käyttösuhde.
· Tarkista 98 × 98 × 152 mm:n vertailukuori laitteen paristokoteloa vasten ennen näytteenottoa.
· Säilytä kotelon ja terminaalin tiedot sidottuna hyväksyttyyn näyte- ja tuotantopiirustukseen.
2. Nykyinen kapasiteetti tulee ennen sovellustarroja
Mukana toimitetussa sähkölehdessä luetellaan 20 A:n enimmäispurkaus ja 30 A:n huippuvirran referenssi. Tämä antaa 12,8 V:n 10 Ah LiFePO4 akulle selkeän kuormituksen pienille laitteille, mutta 30 A huipun sallittua kestoa ei anneta. Kuormitukset, joissa on käynnistysjännite, moottoreiden tai invertterin käyttäytyminen, on siksi tarkasteltava todellisesta virtaprofiilista ennen hyväksyntää.
· Erottele tasavirta, suurin jatkuva virta ja käynnistys- tai ylijännitevirta teknisen tarkistuksen aikana.
· Jos projekti tarvitsee enemmän kuin viite 20A jatkuvaa lähtöä, arvioi solut, BMS, johdot ja liittimet uudelleen yhtenä järjestelmänä.
· Älä käsittele 30 A:n huippuarvoa jatkuvana arvosanana tai määritä huipun kestoa, joka ei ole lähteessä.
3. 26700 4S2P arkkitehtuuri ja mekaaninen sovitus
Vahvistettu kennojärjestely on 4S2P, jossa käytetään 26 700 5000 mAh LiFePO4-kennoa, mikä määrittää 12,8 V:n nimellisjännitteen ja 10 Ah:n nimelliskokoonpanon. 12,8V 10Ah ladattavalle LiFePO4-akulle ulkoisella sovituksella on yhtä suuri merkitys kuin sisäisellä sarja-rinnakkaisasettelulla, koska akun on istuttava oikein laitteistossa ja liitettävä napageometriaa pakottamatta. Mukana toimitettu levy sisältää muovikotelon ja 98 × 98 × 152 mm:n enimmäismitat tälle viitteelle.
Tarkka liitinmalli ja napaisuus • BMS-kynnykset • johdotustiedot • IP-luokitus • sisäinen mekaaninen asettelu
4. Sovelluspolut pienille 12 V:n kuormille
12 V:n 10 Ah:n LFP-akku voidaan parhaiten arvioida liitetyn kuorman, vaaditun käyttöajan, laturin tai ohjaimen ja asennusympäristön perusteella. 20 A jatkuvan purkauksen referenssi jättää hyödyllistä tilaa monille matalasta kohtalaiseen virralle 12 V:n laitteille, kun taas projektit, joilla on suurempi käynnistystarve, vaativat erillisen ylijännitetarkistuksen. Seuraavat ovat käytännön arviointipolkuja yleisten yhteensopivuusvaatimusten sijaan.
Varavirta: Laske tarvittava valmiustila tai purkausaika todellisesta tasavirtakuormasta. Tarkista, miten laite ja laturi käyttäytyvät lähellä akun katkaisualuetta.
Turvallisuus ja valvonta: Soveltuu arvioitavaksi kameroissa, hälyttimissä, kulunvalvonta- tai valvontalaitteissa, kun jatkuva virta, kotelointitila ja pääteasettelu sopivat.
Hätävalaistus: Tarkista normaali valmiustilalataus, purkauksen kesto ja matalajännitteinen käyttäytyminen ennen olemassa olevan SLA-tyypin akun vaihtamista.
Pieni aurinkoenergia: Yhdistä ohjain LiFePO4-latausprofiiliin. Mukana toimitetussa arkissa suositellaan 14,4 V:n latausta ja 14,6 V:n katkaisuraja.
Kannettavat 12 V:n laitteet: Varmista tasainen ja huippuvirta, liittimen suojaus ja fyysinen akkulokero ennen kuin käytät 10 Ah konfiguraatiota kenttälaitteissa.
5. Lyijy-hapon vaihto alkaa laturin ja kuorman sovituksella
12 V:n 10 Ah:n litiumrautafosfaattiakku voidaan arvioida, kun asiakas haluaa vaihtaa pienen lyijyhappoyksikön, mutta nimellisjännitteen vastaavuus on vasta ensimmäinen tarkistus. Mukana toimitetussa arkissa käytetään 14,4 V:n CC/CV-lataustavoitetta, latauksen katkaisuna on ≤14,6 V ja enimmäislatausvirta on 10 A. Toistettavissa vaihtoprojekteissa olemassa olevaa laturia, lokeroa, liittimien paikkaa, pienjännitekäyttäytymistä ja kuormitusvirtaa on verrattava ennen näytteenottoa.
· Vakiolataus mukana toimitetussa arkissa on 0,2 C: 10 Ah:lla tämä vastaa 2 A ennen 14,4 V CV -tasoa.
· Ilmoitettu vakiolatausaika on noin 6 tuntia toimitetulla tavalla.
· Purkauksen viite käyttää 10,4 V:n suositeltuna katkaisuutena; Älä oleta, että vanha lyijyhappojärjestelmä käyttää samaa kynnysarvoa.
· Jäädytä liittimen sijainti, napaisuus ja ulkomitat hyväksytyssä näytteessä ennen kuin korvaava ohjelma siirtyy volyymituotantoon.
6. OEM-liitännän ohjaus ja toistotilauksen laatu
Kun sähkösovitus on vahvistettu, HSS Energy voi käyttää projektin vaatimuksia kotelon, liittimen tai liittimen, etiketin, pakkauksen ja valinnaisen tiedonsiirron tarkistamiseen. RS485, CAN ja Bluetooth on lueteltu valinnaisina vaihtoehtoina toimitetussa teknisessä tiedotteessa, mutta protokollatiedot ja liitinmääritykset on silti jäädytettävä tilattua versiota varten. Tarkoituksena on tehdä näytteestä kontrolloitu spesifikaatio, joka voidaan toistaa myöhemmissä tilauksissa.
Mukana OEM / ODM-räätälöintigrafiikka. Käsittele jännitettä, kapasiteettia, etikettiä, liitintä, koteloa ja pakkausta tarkasteltavina projektivaihtoehtoina; Tarkka 12V 10Ah tuotantospesifikaatio pysyy hyväksytyn projektitiedoston hallinnassa.
Laatu ja toimitusprosessi

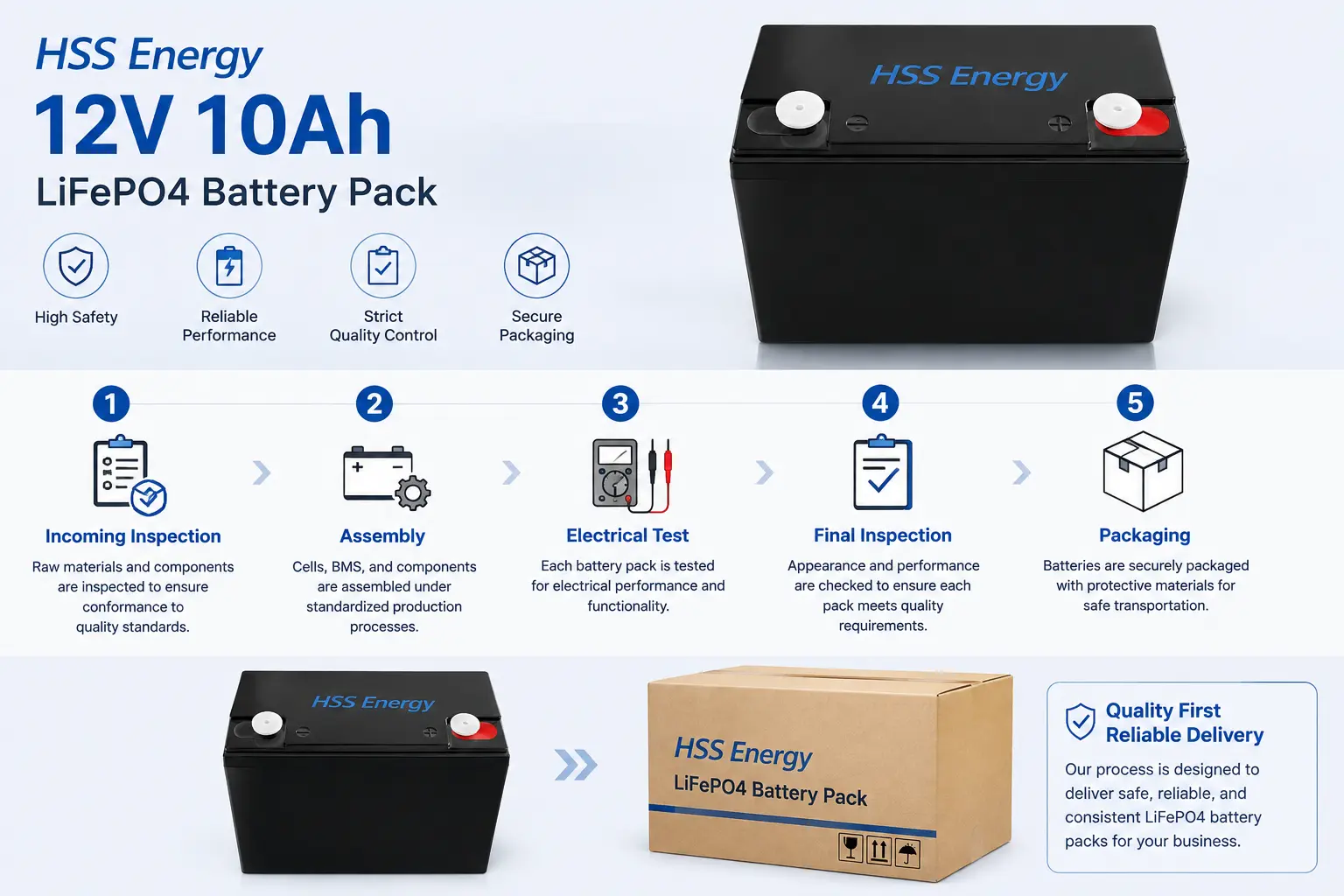

Mukana toimitettu HSS-energian laatuprosessin kuva: Saapuva tarkastus → Kokoonpano → Sähkötesti → Lopputarkastus → Pakkaus. Tarkista sisäiset SOP-tiedot ennen kuin julkaiset tämän tarkan tehtaan työnkulkuna.
Mitä tulee vahvistaa ennen tarjouksen pyytämistä
· Sovellus- ja laitemalli
· Normaali käyttövirta, suurin jatkuva virta ja käynnistys- tai huippuvirta
· Olemassa oleva laturi tai ohjainlähtö ja latausprofiili
· Käytettävissä oleva akkutila ja haluttu kotelon suunta
· Liittimen tai liittimen tyyppi, napaisuus, kaapelin vaatimus ja poistumissuunta
· RS485-, CAN- tai Bluetooth-viestintävaatimukset tarvittaessa
· Näytemäärä, ennustemäärä, kohdemaa ja vaaditut vaatimustenmukaisuusasiakirjat
FAQ
Onko nimellisjännite 12V vai 12,8V?
Kaupallinen tuotenimi käyttää yleistä 12V järjestelmäluokkaa. Mukana toimitetussa teknisessä tiedotteessa akun nimellisjännitteeksi on ilmoitettu 12,8 V.
Mikä on vahvistettu kapasiteetti ja solujärjestely?
Nimelliskapasiteetti on 10 Ah, miniminimelliskapasiteetti on 9,5 Ah, ja mukana toimitetussa arkissa on 26700 5000 mAh LiFePO4-kennoa 4S2P:ssä.
Mitä virtaa akku voi syöttää?
Mukana toimitetussa arkissa luetellaan 20A:n enimmäis jatkuva purkautuminen ja 30A:n huippuvirran referenssi. 30 A huipun sallittua kestoa ei anneta.
Mikä lataustapa on lueteltu?
Vakiolatausmenetelmä on 0,2 C CC - 14,4 V, jota seuraa 14,4 V CV, kunnes virta laskee arvoon ≤ 0,05 C. Arkissa luetellaan 10A maksimilatausvirta ja noin 6 tuntia ilmoitetulla vakiolatausmenetelmällä.
Voiko sillä korvata 12V lyijyakun suoraan?
Ei automaattisesti. Laturin profiili, pienjännitekäyttäytyminen, virrantarve, mitat, liitinten järjestely ja napaisuus tulee tarkistaa ennen vaihtamista.
Voiko viestintää lisätä?
RS485, CAN ja Bluetooth on lueteltu valinnaisina. Vaadittu protokolla, liitin ja datamäärittely on vahvistettava tilattua versiota varten.
Mitä tietoja näytteeseen tarvitaan?
Ilmoita laitemalli, kuormitusvirta, huippuvirta, laturin tiedot, käytettävissä oleva tila, pääte- tai liitinpiirros, viestintätarpeet ja odotettu määrä.
Pyydä projektitarjous
12V 10Ah LiFePO4 Battery Packille lähetä HSS Energy kuormitusprofiilisi, laturin tai ohjaimen tiedot, akkutilan mitat, liittimen tai liittimen vaatimukset, viestintätarpeet, kohdemarkkinat ja odotettu määrä. Voimme tarkistaa, sopiiko 12.8V 10Ah, 4S2P ja 20A referenssikonfiguraatio järjestelmään vai pitäisikö sähköistä ja mekaanista rakennetta säätää ennen näytteenottoa.
